Rurociągi to koła ratunkowe współczesnego przemysłu, transportujące ropę, gaz, chemikalia i wodę na ogromne odległości. Są jednak podatne na szereg sił zewnętrznych, w tym zjawiska sejsmiczne, obciążenia wiatrem, uderzenia wodne i skoki ciśnienia. Te obciążenia dynamiczne i sejsmiczne mogą spowodować katastrofalną awarię rurociągu, jeśli nie zostaną odpowiednio zarządzane.Tłumiki hydrauliczneto krytyczne urządzenia zabezpieczające, które chronią rurociągi przed tymi siłami. Tłumik hydrauliczny, znany również jako tłumik wstrząsów lub tłumik sejsmiczny, to urządzenie mechaniczne, które umożliwia powolny, kontrolowany ruch termiczny rurociągu, jednocześnie sztywno blokując się pod szybkimi obciążeniami dynamicznymi, zapobiegając w ten sposób nadmiernemu przemieszczeniu i naprężeniom. Nasza fabryka w Yangzhou Tianshun Pipeline Technology Co., Ltd. projektuje wysokowydajne tłumiki hydrauliczne od ponad 25 lat i widzieliśmy ich zasadniczą rolę w ochronie infrastruktury krytycznej na całym świecie.
Mechanizm ochronny amortyzatora hydraulicznego opiera się na prostej, ale bardzo skutecznej zasadzie: blokowaniu zależnym od prędkości. W normalnych warunkach pracy tłumik pozwala rurociągowi na powolne rozszerzanie się i kurczenie termiczne, kompensując wzrost temperatury bez ograniczeń. Jednakże, gdy wystąpi zdarzenie sejsmiczne lub nagłe obciążenie dynamiczne, tłumik wyczuwa gwałtowny wzrost prędkości i natychmiast blokuje się, działając jak sztywna rozpórka, która unieruchamia rurę i zapobiega nadmiernemu ruchowi. Tę szybką reakcję osiąga się dzięki precyzyjnie zaprojektowanemu układowi hydraulicznemu, który obejmuje tłok, cylinder wypełniony specjalistycznym płynem silikonowym i wyrafinowany mechanizm zaworowy. Nasze tłumiki hydrauliczne są zaprojektowane tak, aby reagować w ciągu milisekund, zapewniając ochronę rurociągów przed najcięższymi zdarzeniami sejsmicznymi i dynamicznymi. W tym obszernym przewodniku zagłębimy się w inżynierię, hydraulikę i materiały, które sprawiają, że tłumiki hydrauliczne są niezbędne dla bezpieczeństwa rurociągów, a także przedstawimy szczegółowe specyfikacje techniczne i wskazówki dotyczące zastosowań oparte na rozległym doświadczeniu naszej fabryki.
W swojej istocie tłumik hydrauliczny jest wrażliwym na prędkość urządzeniem pochłaniającym energię, które zapewnia zarówno swobodę ruchu w przypadku rozszerzalności cieplnej, jak i sztywne utwierdzenie pod obciążeniami dynamicznymi. Urządzenie składa się z cylindra wypełnionego płynem silikonowym o dużej lepkości, tłoka ze specjalnie zaprojektowanymi otworami oraz zespołu zaworu zwrotnego obciążonego sprężyną. Podczas normalnych, powolnych ruchów termicznych tłok porusza się w płynie z małą prędkością, umożliwiając przepływ płynu przez kryzę i zawór zwrotny przy minimalnym oporze. Ten swobodny ruch, zwykle mniejszy niż 100 mm/s, kompensuje rozszerzalność cieplną bez nakładania znacznych obciążeń na rurociąg. Jednakże, gdy zdarzenie dynamiczne, takie jak trzęsienie ziemi lub uderzenie wodne, powoduje ruch o dużej prędkości, przepływ płynu przez kryzę staje się znacznie ograniczony ze względu na spadek ciśnienia na tłoku. Zawór zwrotny zamyka się, przepuszczając płyn przez kontrolowane obejście, tworząc efekt tłumienia, który przeciwdziała szybkiemu ruchowi. Działanie blokujące jest progresywne, co oznacza, że tłumik stawia coraz większy opór wraz ze wzrostem prędkości, skutecznie stając się sztywnym ogranicznikiem w przypadku zdarzeń o bardzo dużej prędkości.
Kluczowe zasady działania naszegoTłumiki hydrauliczne:
Praktyczny przykład z zakładu petrochemicznego na Bliskim Wschodzie ilustruje zasadę działania w praktyce. Zakład posiadał rurociąg parowy o dużej średnicy, który podczas normalnej pracy ulegał znacznej rozszerzalności cieplnej, przy ruchach do 150 mm. Jednak region ten jest również podatny na niewielką aktywność sejsmiczną. Standardowe wsporniki rur umożliwiały ruch termiczny, ale nie mogły unieruchomić rury podczas trzęsienia ziemi. Instalując nasze tłumiki hydrauliczne w strategicznych lokalizacjach, zakład uzyskał swobodny ruch termiczny w normalnych warunkach, podczas gdy tłumiki blokowały się podczas wstrząsów sejsmicznych, ograniczając przemieszczenie rury do bezpiecznego poziomu. Kierownik zakładu poinformował, że tłumiki działały bez zarzutu podczas trzęsienia ziemi o sile 5,2 w skali Richtera, zapobiegając uszkodzeniom systemu rurociągów.
Nasza fabryka przy ulYangzhou Tianshun Pipeline Technology Co., Ltd.produkuje tłumiki hydrauliczne o różnej czułości blokowania i skoku, aby dopasować je do różnych rozmiarów rurociągów i warunków pracy. Do części zwilżanych używamy wysokiej jakości stali nierdzewnej, a nasz płyn silikonowy jest chemicznie obojętny i stabilny w szerokim zakresie temperatur. Każdy tłumik jest testowany na stanowisku do testów dynamicznych w celu sprawdzenia jego właściwości blokowania i tłumienia. To zaangażowanie w inżynierię precyzyjną gwarantuje, że nasze tłumiki hydrauliczne zapewniają niezawodną ochronę rurociągów w najbardziej wymagających środowiskach.
Zdarzenia sejsmiczne i obciążenia dynamiczne generują złożone siły, które działają na rurociągi w wielu kierunkach.Tłumiki hydraulicznezaradzić tym siłom, zapewniając połączenie sztywnego utwierdzenia i rozpraszania energii. Kiedy fala sejsmiczna przemieszcza się przez grunt, powoduje, że rurociąg porusza się wraz z gruntem, ale ponieważ rurociąg jest długą, ciągłą konstrukcją, jego bezwładność powoduje, że pozostaje on w tyle za ruchem gruntu. Ten ruch różnicowy może powodować naprężenia zginające i obciążenia osiowe przekraczające ograniczenia projektowe rury. Hydrauliczny tłumik blokuje się podczas wstrząsu sejsmicznego, łącząc rurę z konstrukcją wsporczą i zapobiegając nadmiernemu ruchowi względnemu. Dodatkowo hydrauliczne działanie tłumiące tłumika rozprasza część energii sejsmicznej w postaci ciepła, zmniejszając całkowite obciążenie rurociągu i jego podpór.
Kluczowe mechanizmy łagodzące obciążenie hydraulicznych tłumików:
Studium przypadku instalacji skroplonego gazu ziemnego (LNG) w Azji Południowo-Wschodniej pokazuje skuteczność tłumików hydraulicznych w łagodzeniu obciążeń sejsmicznych. Obiekt znajdował się w strefie aktywnej sejsmicznie i posiadał naziemny system rurociągów o długości 2 km. Po ocenie ryzyka sejsmicznego inżynierowie zainstalowali ponad 100 tłumików hydraulicznych w kluczowych lokalizacjach podpór. Podczas trzęsienia ziemi o sile 6,2 w skali Richtera tłumiki zablokowały się zgodnie z projektem, ograniczając przemieszczenie rury do obliczonego bezpiecznego zakresu. Inspekcje po zdarzeniu nie wykazały żadnych uszkodzeń instalacji rurowej, a obiekt mógł wznowić działalność w ciągu 48 godzin. Kierownik obiektu przyznał, że Hydraulic Snubbers zapobiegli katastrofalnej awarii.
Nasza fabryka produkuje tłumiki hydrauliczne w różnych konfiguracjach, w tym typy jednostronnego i podwójnego działania, aby dopasować się do różnych kierunków i wielkości obciążenia. Oferujemy również tłumiki z wbudowanym wizualnym wskaźnikiem położenia, który umożliwia personelowi konserwacyjnemu szybkie sprawdzenie stanu tłumika. Nasz zespół inżynierów może przeprowadzić badanie wymiarowania i rozmieszczenia amortyzatorów, korzystając z analizy elementów skończonych (FEA) w celu modelowania reakcji rurociągu na obciążenia sejsmiczne i dynamiczne. Dzięki temu tłumiki są optymalnie rozmieszczone i dobrane tak, aby zapewnić najskuteczniejszą ochronę. Dzięki naszym tłumikom hydraulicznym operatorzy rurociągów mogą mieć pewność, że ich infrastruktura jest przygotowana na nawet najcięższe zdarzenia sejsmiczne i dynamiczne.

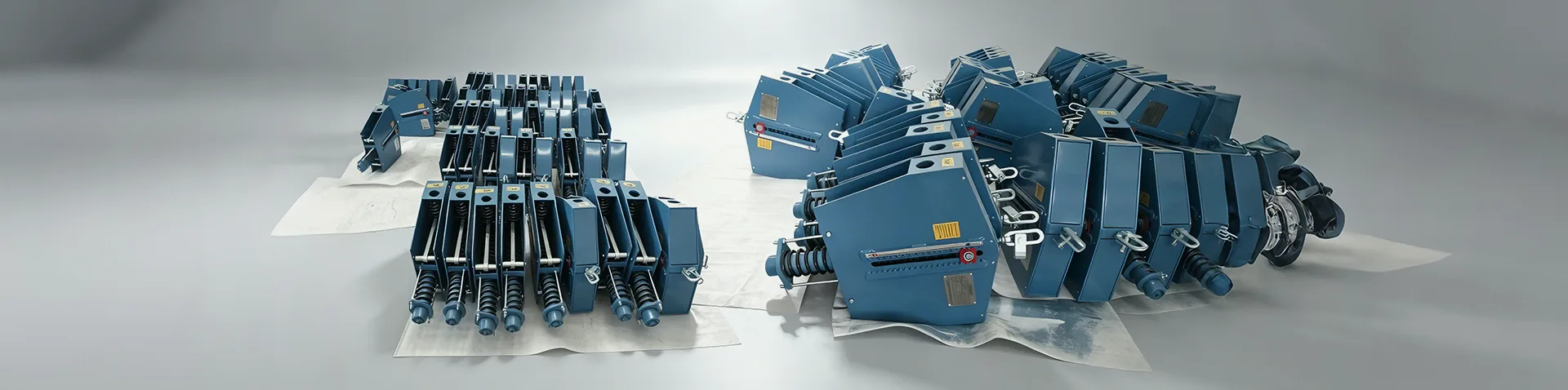

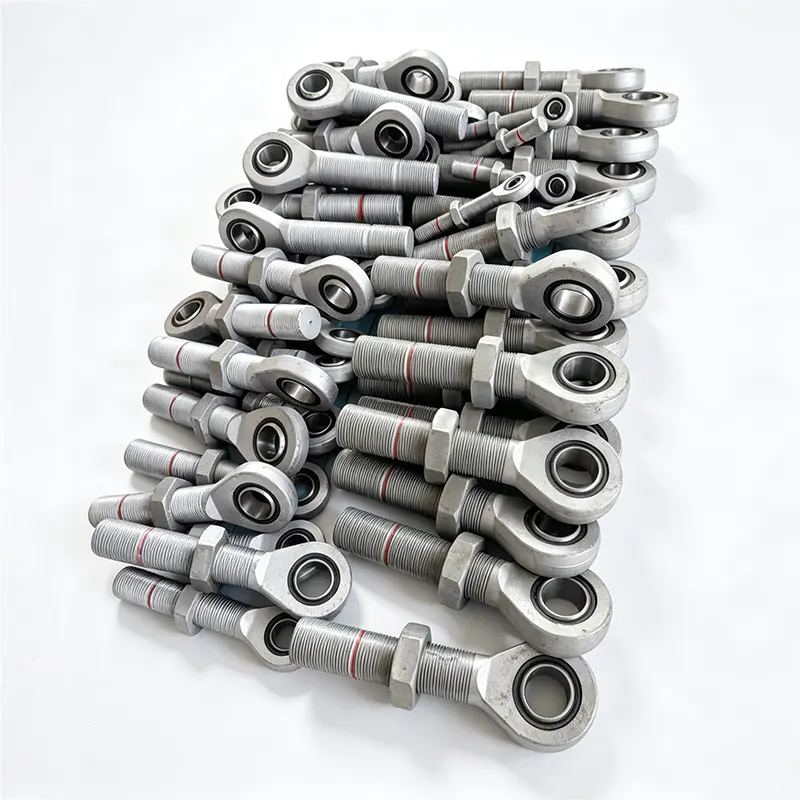

T.S. MACHINARY produkuje szeroką gamę tłumików hydraulicznych do różnych zastosowań w rurociągach. Nasza linia produktów obejmuje tłumiki o różnych nośnościach, długościach skoku i prędkościach blokowania, aby spełnić specyficzne wymagania elektrowni, rafinerii i obiektów przemysłowych. Wszystkie nasze produkty z tłumikami hydraulicznymi są produkowane zgodnie z normą ISO 9001 i spełniają wymagania ASME B31.1, DIN EN 13480 i innych norm międzynarodowych. Poniższa tabela podsumowuje kluczowe specyfikacje techniczne naszych najpopularniejszych modeli tłumików hydraulicznych, które są używane w krytycznych zastosowaniach związanych z ochroną rurociągów na całym świecie. Nasza fabryka może również produkować niestandardowe amortyzatory, aby spełnić specyficzne wymagania projektu, w tym specjalne długości skoku, nośność i powłoki chroniące środowisko.
| Model | Nośność (kN) | Skok (mm) | Prędkość blokowania (mm/s) | Zakres temperatur | Rodzaj płynu | Waga (kg) | Typ mocowania |
| TS-10 | 10 | 50 | 80 | -20°C do +80°C | Olej silikonowy | 8 | Kołnierz / wspornik |
| TS-20 | 20 | 100 | 100 | -20°C do +80°C | Olej silikonowy | 15 | Kołnierz / wspornik |
| TS-40 | 40 | 150 | 100 | -20°C do +80°C | Olej silikonowy | 28 | Kołnierz / wspornik |
| TS-60 | 60 | 200 | 120 | -20°C do +80°C | Olej silikonowy | 45 | Kołnierz / wspornik |
| TS-100 | 100 | 250 | 120 | -20°C do +80°C | Olej silikonowy | 72 | Kołnierz / wspornik |
| TS-150 | 150 | 300 | 150 | -20°C do +80°C | Olej silikonowy | 110 | Kołnierz / wspornik |
| TS-200 | 200 | 350 | 150 | -20°C do +80°C | Olej silikonowy | 155 | Kołnierz / wspornik |
Oprócz modeli standardowych nasza fabryka oferuje kilka opcjonalnych funkcji zwiększających wydajność i przydatność tłumików hydraulicznych w określonych środowiskach. Należą do nich: wersja niskotemperaturowa ze specjalistycznym płynem silikonowym, który pozostaje płynny do -40°C; wersja wysokotemperaturowa przystosowana do pracy ciągłej w temperaturze 120°C; oraz wersja z powłoką epoksydową do środowisk korozyjnych, takich jak platformy wiertnicze i zakłady chemiczne. Zapewniamy również niestandardowe długości skoku, aby spełnić określone wymagania dotyczące ruchu termicznego rurociągu.
Nasz proces kontroli jakości obejmuje 100-procentowy test wydajności dynamicznej każdego tłumika hydraulicznego, weryfikujący, czy prędkość blokowania, nośność i charakterystyka tłumienia spełniają określone wartości. Przeprowadzamy również próbę ciśnieniową układu hydraulicznego, aby upewnić się, że pod ciśnieniem roboczym nie ma wycieków. Każdy tłumik jest oznaczony unikalnym numerem seryjnym, co umożliwia pełną identyfikowalność od produkcji do montażu w terenie. Nasza fabryka przy ulYangzhou Tianshun Pipeline Technology Co., Ltd.utrzymuje kompleksowy magazyn standardowych tłumików i komponentów, umożliwiając szybką dostawę w dowolne miejsce. Świadczymy również usługę doboru amortyzatorów, w ramach której nasz zespół inżynierów pomaga wybrać optymalny model i rozmiar dla konkretnych potrzeb w zakresie ochrony rurociągów.
Tłumiki hydrauliczneto precyzyjne urządzenia, które wymagają starannej instalacji i regularnej konserwacji, aby zapewnić ich działanie zgodnie z przeznaczeniem. Nieprawidłowy montaż może spowodować, że tłumik nie będzie w stanie zablokować się pod obciążeniem dynamicznym lub może zablokować się, gdy nie powinien (np. podczas powolnego ruchu termicznego). Nasza fabryka przy ulYangzhou Tianshun Pipeline Technology Co., Ltd.zawiera szczegółowe wytyczne dotyczące instalacji i zalecenia dotyczące konserwacji, aby pomóc klientom zmaksymalizować niezawodność i żywotność ich hydraulicznych tłumików. Przestrzeganie tych wytycznych gwarantuje, że tłumiki zapewnią krytyczną ochronę potrzebną podczas zdarzeń sejsmicznych i dynamicznych.
Kluczowe praktyki montażu i konserwacji tłumików hydraulicznych:
Studium przypadku elektrowni jądrowej w Stanach Zjednoczonych ilustruje znaczenie regularnej konserwacji tłumika. Podczas rutynowej kontroli personel konserwacyjny odkrył, że w kilku tłumikach hydraulicznych doszło do nieszczelności uszczelek, co spowodowało powolny wyciek płynu silikonowego. W przypadku pozostawienia bez rozwiązania tłumiki miałyby zmniejszoną zdolność tłumienia i mogły nie zablokować się prawidłowo podczas trzęsienia ziemi. Zakład postępował zgodnie z zalecaną przez nas procedurą konserwacji, wymieniając uszczelki i napełniając tłumiki świeżym płynem. Późniejszy test dynamiczny potwierdził, że tłumiki są w pełni sprawne. Kierownik ds. bezpieczeństwa w zakładzie zauważył, że program proaktywnej konserwacji zapobiegł potencjalnym problemom związanym z bezpieczeństwem, a tłumiki działały w pełni sprawnie podczas następnego zdarzenia sejsmicznego.
Nasza fabryka zapewnia kompleksową instrukcję konserwacji tłumika, która obejmuje procedury kontroli, testowania i wymiany uszczelek. Oferujemy również program szkoleniowy dla personelu utrzymania ruchu, obejmujący prawidłowe użytkowanie sprzętu badawczego i interpretację wyników badań. Klientom, którzy preferują rozwiązanie „pod klucz”, oferujemy umowę serwisową tłumika, która obejmuje okresową kontrolę, testy funkcjonalne i wymianę uszczelek. Usługa ta gwarantuje, że tłumiki hydrauliczne pozostaną w optymalnym stanie i będą gotowe do ochrony rurociągów, gdy zajdzie taka potrzeba. Inwestując w odpowiednią instalację i konserwację, operatorzy rurociągów mogą zapewnić, że stosowane przez nich tłumiki hydrauliczne zapewniają najwyższy poziom ochrony przez cały okres eksploatacji systemu rurociągów.
Pytanie 1: Jaka jest różnica między tłumikiem hydraulicznym a rozpórką mechaniczną?
Odpowiedź: Rozpórka mechaniczna zapewnia sztywne połączenie, które nie pozwala na żadne ruchy termiczne, które mogą powodować duże naprężenia termiczne w rurociągu. Z drugiej strony amortyzator hydrauliczny umożliwia powolny ruch termiczny, jednocześnie blokując się pod szybkimi obciążeniami dynamicznymi. Oznacza to, że podczas normalnej pracy tłumik kompensuje rozszerzalność cieplną, redukując naprężenia. Pod obciążeniem sejsmicznym lub dynamicznym blokuje się i działa jak sztywna rozpórka. Ta podwójna funkcja sprawia, że tłumiki hydrauliczne są bardziej odpowiednie dla rurociągów podlegających znacznym ruchom termicznym, ponieważ zapobiegają akumulacji naprężeń termicznych.
Pytanie 2: Czy można naprawić tłumik hydrauliczny, czy też należy go wymienić, jeśli ulegnie awarii?
Odpowiedź: W wielu przypadkach tłumiki hydrauliczne można naprawić poprzez wymianę uszczelek i uzupełnienie płynu. Jeżeli jednak wewnętrzny tłok lub cylinder ulegnie uszkodzeniu, należy wymienić tłumik. Nasza fabryka oferuje usługę regeneracji większości naszych modeli tłumików hydraulicznych, podczas której demontujemy, sprawdzamy, wymieniamy zużyte części i ponownie montujemy tłumik zgodnie z jego oryginalnymi specyfikacjami. Zalecamy, aby wykwalifikowany technik ocenił tłumik w celu ustalenia, czy naprawa lub wymiana jest najbardziej opłacalną opcją.
Pytanie 3: Jak określa się prędkość blokowania tłumika hydraulicznego?
Odpowiedź: Prędkość blokowania jest określona przez konstrukcję wewnętrznego zaworu i kryzy tłumika i jest ustawiana podczas produkcji. Zwykle wybiera się go na podstawie oczekiwanej szybkości ruchu termicznego rurociągu i kryteriów projektowych sejsmicznych. W większości zastosowań stosuje się prędkość blokowania od 80 do 150 mm/s. Nasza fabryka może dostosować prędkość blokowania, aby spełnić określone wymagania projektu. Oferujemy również tłumiki z regulowaną funkcją blokowania prędkości, umożliwiające dostrojenie w terenie w celu dopasowania do konkretnego profilu ruchu rurociągu.
Pytanie 4: Czy tłumiki hydrauliczne nadają się zarówno do instalacji wewnętrznych, jak i zewnętrznych?
Odpowiedź: Tak, tłumiki hydrauliczne nadają się zarówno do instalacji wewnętrznych, jak i zewnętrznych. Jednakże do instalacji na zewnątrz, szczególnie w środowiskach korozyjnych lub obszarach o dużej wilgotności, zalecamy nasze tłumiki z powłoką odporną na korozję (epoksydową lub ocynkowaną). Dla wyjątkowo zimnych klimatów oferujemy wersję niskotemperaturową ze specjalistycznym płynem, który pozostaje płynny do -40°C. Nasza fabryka może zapewnić szczegółowe wytyczne dotyczące najodpowiedniejszych opcji materiałów i powłok dla konkretnego środowiska instalacji.
Pytanie 5: Jakie certyfikaty posiada Yangzhou Tianshun Pipeline Technology Co., Ltd. dla swoich hydraulicznych tłumików?
Odpowiedź: Nasze tłumiki hydrauliczne są produkowane zgodnie z certyfikatami ISO 9001:2015 (zarządzanie jakością) i ISO 14001:2015 (zarządzanie środowiskiem). Spełniamy również normy ASME B31.1, DIN EN 13480 i GB/T 17116.3 dotyczące podpór rurociągów. Nasze produkty są testowane i certyfikowane przez organizacje zewnętrzne, w tym SGS i TÜV, a do każdego zamówienia dostarczamy pełny zestaw raportów z testów i certyfikatów. Nasza fabryka jest regularnie audytowana, aby zapewnić, że nasze procesy produkcyjne i systemy kontroli jakości spełniają najwyższe międzynarodowe standardy.
Tłumiki hydrauliczne są niezbędnymi urządzeniami zapewniającymi krytyczną ochronę rurociągów przed obciążeniami sejsmicznymi i dynamicznymi. Umożliwiając swobodny ruch termiczny w normalnych warunkach i blokując się pod wpływem szybkich zdarzeń dynamicznych, zapobiegają nadmiernym przemieszczeniom, zmniejszają naprężenia i rozpraszają energię, zapewniając integralność i bezpieczeństwo systemu rurociągów. Nasza fabryka w Yangzhou Tianshun Pipeline Technology Co., Ltd. od dziesięcioleci projektuje wysokowydajne tłumiki hydrauliczne, oferując szeroką gamę modeli o różnych nośnościach, skokach i prędkościach blokowania, dostosowanych do różnorodnych zastosowań. Nasze zaangażowanie w jakość, precyzyjną inżynierię i obsługę klienta gwarantuje, że nasze tłumiki zapewniają niezawodną ochronę dla najbardziej krytycznych projektów infrastrukturalnych na całym świecie.
Czy chcesz zabezpieczyć swój system rurociągów przed obciążeniami sejsmicznymi i dynamicznymi?Skontaktuj się z Yangzhou Tianshun Pipeline Technology Co., Ltd. już dziśna kompleksową konsultację dotyczącą tłumika. Nasz zespół inżynierów przeanalizuje projekt rurociągu, warunki pracy i profil ryzyka sejsmicznego, aby zalecić optymalny model, rozmiar i umiejscowienie tłumika hydraulicznego. Oferujemy bezpłatne studia wykonalności, konkurencyjne ceny i szybką dostawę, z pełnym zakresem wsparcia w zakresie instalacji i konserwacji.Zamów teraz bezpłatną konsultację dotyczącą tłumika hydraulicznego w firmie Yangzhou Tianshun Pipeline Technology Co., Ltd. i upewnij się, że rurociąg jest chroniony przed nieoczekiwanymi zdarzeniami.
-
