Podsumowanie artykułu:
Preizolowane wsporniki rurodgrywają kluczową rolę w nowoczesnych systemach rurociągów przemysłowych, utrzymując ciągłość izolacji, zmniejszając straty cieplne, zapobiegając kondensacji i chroniąc rurociągi przed długotrwałymi uszkodzeniami. W zastosowaniach takich jak obiekty LNG, zakłady chemiczne, projekty wytwarzania energii, systemy chłodzenia i rurociągi kriogeniczne tradycyjne podpory rurowe mogą tworzyć mostki termiczne, które zmniejszają wydajność izolacji. W tym artykule wyjaśniono, w jaki sposób podpory rur preizolowanych rozwiązują typowe wyzwania inżynieryjne, poprawiają bezpieczeństwo operacyjne i zapewniają niezawodne rozwiązania wsporcze. Yangzhou Tianshun oferuje dostosowane do indywidualnych potrzeb rozwiązania w zakresie podpór rur preizolowanych, zaprojektowane z myślą o różnych warunkach temperaturowych, wymaganiach dotyczących obciążenia i zastosowaniach przemysłowych.

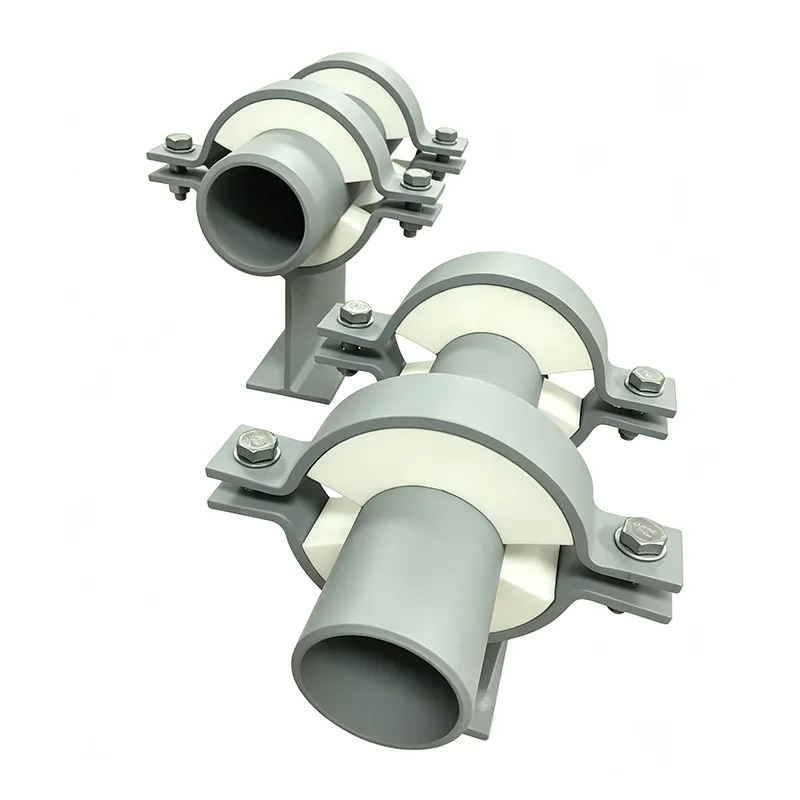

Preizolowane wsporniki rur to specjalnie zaprojektowane elementy podpór rurociągów, które łączą mechaniczną nośność z ochroną izolacji termicznej. W przeciwieństwie do konwencjonalnych podstaw lub wsporników rur, produkty te zawierają zintegrowaną sekcję izolacyjną pomiędzy rurą a konstrukcją nośną.
W wielu przemysłowych systemach rurociągów wokół rur instalowana jest izolacja w celu utrzymania stabilności temperatury. Jednakże, gdy standardowy metalowy wspornik bezpośrednio styka się z powierzchnią rury, tworzy się mostek termiczny. To połączenie umożliwia niepożądany transfer ciepła, co może skutkować kondensacją, utratą energii, problemami z zamarzaniem lub korozją pod izolacją.
Preizolowany wspornik rury eliminuje ten problem poprzez zintegrowanie wysokowydajnego bloku izolacyjnego z konstrukcją nośną. Konstrukcja pozwala na zachowanie stabilności mechanicznej rurociągu przy jednoczesnym zachowaniu ciągłej wydajności izolacji.
Yangzhou Tianshun specjalizuje się w produkcji rozwiązań w zakresie podpór rurociągów, w tym podpór preizolowanych przeznaczonych do pracy na zimno, zastosowań kriogenicznych i wysokotemperaturowych systemów przemysłowych. Firma opracowuje projekty dostosowane do indywidualnych potrzeb zgodnie z wymaganiami projektu, temperaturami pracy, rozmiarami rur i warunkami instalacji.
Zasada działania preizolowanych wsporników rur opiera się na oddzieleniu ścieżki obciążenia konstrukcyjnego od ścieżki przewodzenia ciepła. Podpora przenosi ciężar rurociągu, a odcinek izolacyjny minimalizuje przenikanie ciepła pomiędzy rurą a konstrukcjami zewnętrznymi.
| Część | Funkcjonować |
|---|---|
| Stalowe siodło lub but | Zapewnia wytrzymałość mechaniczną i przenosi obciążenia rurociągu na konstrukcję. |
| Blok izolacyjny | Tworzy separację termiczną i zmniejsza przenikanie ciepła. |
| Bariera paroszczelna | Zapobiega przenikaniu wilgoci do materiałów izolacyjnych. |
| Płyta przesuwna (opcjonalnie) | Umożliwia ruch rurociągu spowodowany rozszerzalnością i kurczeniem termicznym. |
W przypadku zimnych rurociągów warstwa izolacyjna zapobiega przedostawaniu się ciepła zewnętrznego do systemu i zmniejsza ryzyko kondensacji. W przypadku gorących rurociągów minimalizuje straty ciepła i poprawia efektywność energetyczną.
Zintegrowana konstrukcja zmniejsza również trudności montażowe, ponieważ wspornik izolacyjny dostarczany jest jako kompletny zestaw, a nie wymaga dodatkowych prac izolacyjnych na placu budowy.
Przemysłowe systemy rurociągów często ulegają awariom spowodowanym niewłaściwą konstrukcją podpór. Tradycyjne podpory mogą wydawać się proste, ale z czasem mogą stworzyć poważne wyzwania operacyjne.
| Powszechny problem | Wpływ na system rurociągów | Wstępnie izolowane rozwiązanie wspierające |
|---|---|---|
| Formacja mostka termicznego | Zwiększony transfer ciepła i zmniejszona wydajność izolacji | Zintegrowany blok izolacyjny oddziela rurę od konstrukcji |
| Kondensacja i tworzenie się lodu | Ryzyko korozji i problemy z konserwacją | Utrzymuje ciągłość izolacji i zapobiega ekspozycji na wilgoć |
| Strata energii | Wyższe koszty operacyjne | Poprawia sprawność cieplną gorących i zimnych rurociągów |
| Uszkodzenie izolacji | Częste naprawy i przestoje | Zapewnia stabilny interfejs pomocniczy |
W przypadku systemów LNG i kriogenicznych nawet niewielki mostek termiczny może znacząco wpłynąć na wydajność systemu. Odpowiednio zaprojektowany wspornik rury preizolowanej gwarantuje, że system izolacji pozostanie skuteczny w krytycznych miejscach podparcia.
Wybór odpowiedniego systemu podparcia może mieć wpływ na bezpieczeństwo rurociągu, wymagania konserwacyjne i długoterminowe koszty operacyjne. Do głównych zalet należą:
Preizolowane podpory rur są szeroko stosowane w gałęziach przemysłu, gdzie istotna jest kontrola temperatury i niezawodność rurociągów.
| Przemysł | Przykład zastosowania |
|---|---|
| Przemysł LNG i kriogeniczny | Rurociągi niskotemperaturowe wymagające izolacji termicznej |
| Wytwarzanie energii | Rurociągi parowe i technologiczne o wysokich wymaganiach temperaturowych |
| Przetwarzanie chemiczne | Linie technologiczne żrące i wrażliwe na temperaturę |
| Chłodnictwo Miejskie | Sieci dystrybucji wody lodowej |
| Żywności i Farmaceutyki | Czyste systemy rurociągów o kontrolowanej temperaturze |
Yangzhou Tianshun dostarcza produkty do obsługi rurociągów dla różnych środowisk przemysłowych i dostarcza rozwiązania oparte na rzeczywistych warunkach projektu.
Wybór odpowiedniego wsparcia wymaga uwzględnienia kilku czynników inżynieryjnych. Wybór nieodpowiedniego produktu może skutkować awarią izolacji lub nadmiernym naprężeniem rurociągu.
Do ważnych parametrów technicznych zalicza się zazwyczaj gęstość izolacji, wytrzymałość na ściskanie, przewodność cieplną, materiał nośny i nośność.
| Parametr | Typowe rozważanie |
|---|---|
| Zakres temperatur | Od warunków kriogenicznych po zastosowania wysokotemperaturowe |
| Materiał izolacyjny | Pianka PU, PIR, wełna mineralna lub materiały niestandardowe |
| Materiał pomocniczy | Stal węglowa, stal nierdzewna lub stopy specjalne |
| Wymóg ruchu | Konstrukcja wspornika stałego, przesuwnego lub prowadzonego |
Yangzhou Tianshun koncentruje się na produkcji niezawodnych rozwiązań w zakresie wsparcia rurociągów poprzez profesjonalne procesy produkcyjne i ścisłą kontrolę jakości. Firma dostarcza dostosowane do indywidualnych potrzeb, preizolowane podpory rurowe spełniające różne wymagania inżynieryjne.
Proces produkcyjny obejmuje kontrolę materiału, precyzyjną produkcję, integrację izolacji, kontrolę wymiarów i ostateczną weryfikację jakości. Każda podpora została zaprojektowana tak, aby zapewnić niezawodne działanie mechaniczne przy jednoczesnym zachowaniu skuteczności izolacji termicznej.
Dzięki szerokiemu doświadczeniu w produkcji wsporników rurociągów Yangzhou Tianshun obsługuje branże, w tym energetykę, przetwórstwo chemiczne, wytwarzanie energii i budownictwo przemysłowe. Firma zapewnia wsparcie inżynieryjne, aby pomóc klientom w wyborze odpowiednich rozwiązań dla złożonych systemów rurociągów.
Zimne rurociągi wymagają ciągłej ochrony izolacyjnej. Tradycyjne podpory metalowe tworzą mostki termiczne, które mogą powodować kondensację i korozję. Preizolowane wsporniki rur utrzymują ciągłość izolacji i zmniejszają to ryzyko.
Tak. Nadają się do gorących rurociągów, ponieważ zmniejszają przenikanie ciepła i poprawiają efektywność energetyczną. Materiał izolacyjny można wybrać w zależności od wymagań dotyczących temperatury roboczej.
Tak. Yangzhou Tianshun zapewnia rozwiązania dostosowane do indywidualnych potrzeb w oparciu o rozmiar rury, grubość izolacji, wymagania dotyczące obciążenia, warunki temperaturowe i metody instalacji.
Ponieważ izolacja i konstrukcja wsporcza są zintegrowane przed dostawą, zespoły instalacyjne mogą ograniczyć prace montażowe w terenie i poprawić wydajność projektu.
Klienci powinni podać specyfikacje rur, temperaturę roboczą, wymagania dotyczące izolacji, rodzaj podpory i warunki ruchu. Informacje te pomagają inżynierom zaprojektować właściwe rozwiązanie.
Preizolowane wsporniki rur są niezbędnymi elementami nowoczesnych systemów rurociągów przemysłowych, ponieważ rozwiązują problemy powodowane przez mostki termiczne, uszkodzenia izolacji, kondensację i straty energii. Prawidłowo zaprojektowany system podpór poprawia niezawodność rurociągu, zmniejsza wymagania konserwacyjne i wydłuża żywotność sprzętu.
Dzięki profesjonalnemu doświadczeniu produkcyjnemu i dostosowanym możliwościom inżynieryjnym,Yangzhou Tianshunzapewnia niezawodne rozwiązania w zakresie podpór rur preizolowanych do wymagających zastosowań przemysłowych na całym świecie. Jeśli potrzebujesz niezawodnego systemu wsparcia zaprojektowanego zgodnie z wymaganiami rurociągu, skontaktuj się z namiskontaktuj się z namiw celu uzyskania profesjonalnej pomocy i rozwiązania dostosowanego do indywidualnych potrzeb.
