Tianshun, producent elementów rurociągów przemysłowych, materiałów eksploatacyjnychMmetalowe złącze kompensacyjne mieszkowerozwiązania zaprojektowane z myślą o kompensowaniu rozszerzalności cieplnej, pochłanianiu ruchu rurociągu i wspieraniu niezawodnej pracy w wymagających warunkach przemysłowych. Wybierając odpowiedni materiał mieszków, konfigurację ruchu i ciśnienie znamionowe, inżynierowie mogą zmniejszyć nadmierne naprężenia rurociągów, chronić podłączony sprzęt i poprawić długoterminową wydajność przemysłowych systemów rurociągów.
Kompensator z mieszkiem metalowym to elastyczny element rurociągu, który kompensuje zmiany wymiarów spowodowane wahaniami temperatury, przemieszczeniami mechanicznymi i wybranymi obciążeniami eksploatacyjnymi. Jego falisty metalowy mieszek może kompensować ruch osiowy, boczny lub kątowy, w zależności od konstrukcji. Typowe zastosowania obejmują wytwarzanie energii, przetwarzanie petrochemiczne, ciepłownictwo, uzdatnianie wody i produkcję przemysłową. Wybór odpowiedniego złącza wymaga dokładnej oceny ciśnienia roboczego, temperatury, kompatybilności płynów, wymagań dotyczących ruchu, trwałości zmęczeniowej i warunków montażu. W tym przewodniku wyjaśniono, jak działają kompensatory z mieszkiem metalowym, porównano typowe konfiguracje, przedstawiono kwestie związane z wyborem materiałów i podkreślono kontrole jakości, które nabywcy przemysłowi powinni omówić z wykwalifikowanym dostawcą, takim jak Tianshun.

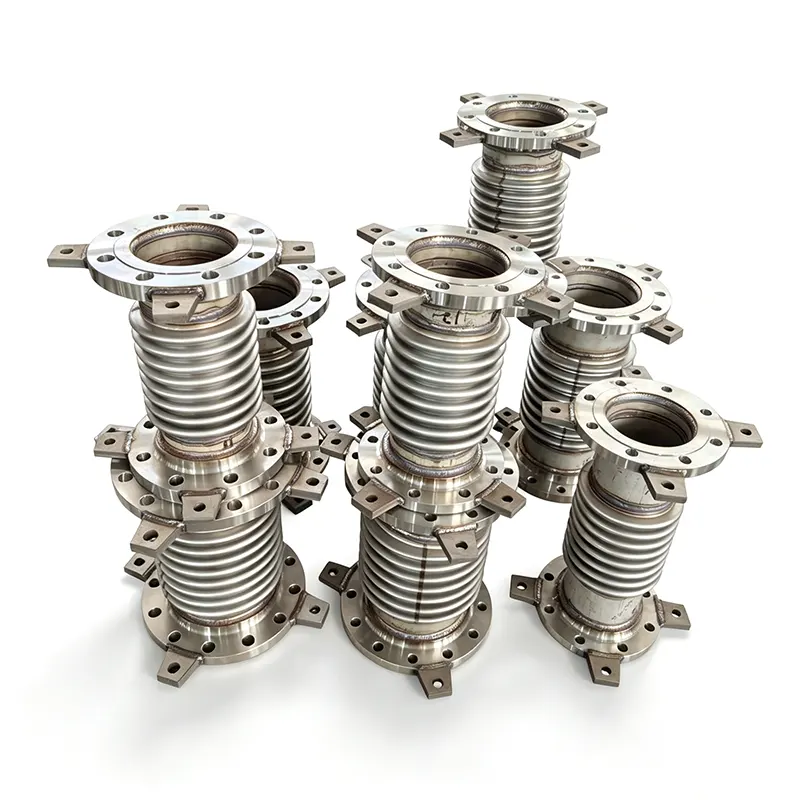

Złącze kompensacyjne z mieszkiem metalowym to elastyczne złącze instalowane w systemie rurociągów w celu kompensowania ruchu przy jednoczesnym zachowaniu wymaganej granicy ciśnienia. Jego głównym składnikiem jest cienkościenny metalowy mieszek utworzony z szeregu pofałdowań. Te pofałdowania umożliwiają kontrolowane odkształcenie bez konieczności swobodnego poruszania się całej rury.
W przeciwieństwie do sztywnego połączenia rurowego, które przenosi przemieszczenie termiczne na otaczające elementy, prawidłowo zaprojektowane złącze dylatacyjne zapewnia wyznaczone miejsce ruchu. Pomaga to zarządzać obciążeniami przenoszonymi na kotwy rur, podpory, pompy, zawory i wymienniki ciepła.
Typowy zespół może obejmować:
Odpowiednia konstrukcja zależy od układu rurociągów, środowiska pracy i obliczeń inżynierskich. Aby uzyskać informacje o produkcie, odwiedź stronę produktu złącza kompensacyjnego Tianshun Metal Bellows.
Rurociągi przemysłowe rozszerzają się, gdy ich temperatura wzrasta, i kurczą się, gdy ochładzają się. Wibracje sprzętu, tolerancje montażowe i przemieszczenia konstrukcyjne mogą powodować dodatkowe ruchy. Jeśli zmiany te nie zostaną odpowiednio uwzględnione, mogą zwiększyć obciążenie rurociągów i podłączonego sprzętu.
Mieszek falisty odkształca się elastycznie w ramach zaprojektowanych granic ruchu, pochłaniając określoną część przemieszczenia. W zależności od konfiguracji złącza, ruch może odbywać się w jednym kierunku lub w kombinacji kierunków.
Napór ciśnienia jest kolejnym ważnym czynnikiem. Ciśnienie wewnętrzne działające na efektywną powierzchnię mieszka może generować siłę, która musi zostać powstrzymana lub zrównoważona przez konstrukcję systemu. W zależności od zastosowania mogą być wymagane kotwy, prowadnice, drążki ściągające i konfiguracje z zrównoważonym ciśnieniem.
W związku z tym kompensator z mieszkiem metalowym należy wybrać w ramach ogólnej analizy elastyczności rurociągu i analizy naprężeń, a nie traktować go jako izolowane akcesorium.
Kompensatory z mieszkami metalowymi kompensują obliczone przemieszczenia termiczne w instalacjach rurowych ciepłej i zimnej. Może to pomóc w zmniejszeniu nadmiernych obciążeń powodowanych przez ograniczone rozszerzanie i kurczenie się, pod warunkiem, że złącze jest prawidłowo dobrane i zamontowane.
Niekontrolowane obciążenia rurociągów mogą mieć wpływ na dysze pomp, połączenia zaworów, interfejsy turbiny i połączenia wymiennika ciepła. Prawidłowo zaprojektowane złącze dylatacyjne może pomóc w zarządzaniu tymi obciążeniami, umożliwiając określony ruch w układzie rur.
Można wybrać stal nierdzewną i wybrane materiały wysokostopowe mieszków dla różnych kombinacji ciśnienia, temperatury i mediów procesowych. Odpowiedni gatunek materiału należy potwierdzić na podstawie rzeczywistego narażenia chemicznego i warunków pracy.
Konstrukcje osiowe, uniwersalne, zawiasowe, przegubowe i z zrównoważonym ciśnieniem zapewniają różne sposoby dostosowania ruchu. Dzięki temu inżynierowie mogą dopasować konfigurację złącza do układu rurociągów, zamiast polegać na jednym projekcie dla każdego zastosowania.
Korzyści te zależą od prawidłowej konstrukcji, kompatybilności materiałowej, odpowiednich podpór i przestrzegania wymagań montażowych producenta. Złącze dylatacyjne nie może zrekompensować nieodpowiedniego podparcia rury lub nieprawidłowo zaprojektowanego systemu kotwienia.
Różne konfiguracje złącz dylatacyjnych spełniają różne wymagania dotyczące ruchu i nacisku. Zrozumienie tych różnic pomaga kupującym wybrać odpowiedni produkt.
| Typ złącza | Podstawowa zdolność ruchu | Typowe rozważania projektowe |
|---|---|---|
| Kompensator osiowy | Kompresja i rozciąganie osiowe | Wymaga odpowiednich kotew i prowadnic do sterowania systemem rurociągów. |
| Uniwersalny dylatator | Głównie ruch boczny, z możliwością ruchu kątowego w zależności od konstrukcji | Dwa miechy połączone środkową szpulą zapewniają większą elastyczność ruchu. |
| Przegubowe złącze dylatacyjne | Ruch kątowy w określonej płaszczyźnie | Okucia zawiasów kontrolują ruch i pomagają ograniczyć siłę nacisku. |
| Kompensator gimbala | Ruch kątowy w wielu płaszczyznach | Sprzęt gimbala kontroluje obrót, zarządzając ciągiem ciśnienia. |
| Kompensator z zrównoważonym ciśnieniem | Ruch zgodnie ze swoją specyficzną konfiguracją | Zaprojektowane, aby zrównoważyć nacisk ciśnienia tam, gdzie konwencjonalne utwierdzenie jest nieodpowiednie. |
| Złącze kompensacyjne pod ciśnieniem zewnętrznym | Ruch osiowy, w zależności od konstrukcji | Może być odpowiedni do zastosowań wymagających znacznej zdolności do ściskania osiowego. |
Zdolność ruchu każdej konfiguracji zależy od jej geometrii, konstrukcji mieszków, ciśnienia, temperatury i wymagań zmęczeniowych. Inżynierowie powinni potwierdzić dopuszczalne połączone ruchy, zamiast dodawać indywidualne oceny ruchu bez weryfikacji.
Wybór materiału wpływa na odporność na korozję, wytrzymałość temperaturową, elastyczność i wytrzymałość zmęczeniową. Prawidłowa specyfikacja musi uwzględniać medium procesowe, a także warunki mechaniczne występujące podczas pracy.
Opublikowane informacje o produkcie Tianshun wymieniają następujące typowe opcje. Są to zakresy referencyjne i nie należy ich interpretować jako jednoczesnych ocen dla każdego projektu.
| Parametr | Opublikowany typowy zakres lub opcja | Co kupujący powinni potwierdzić |
|---|---|---|
| Średnica nominalna | DN50–DN3000; można rozważyć większe lub niestandardowe rozmiary | Rzeczywisty rozmiar połączenia, długość zabudowy i wymagania dotyczące rysunku |
| Ciśnienie projektowe | PN10, PN16, PN25, PN40 | Ciśnienie znamionowe w określonej temperaturze roboczej |
| Temperatura projektowa | -196°C do +800°C | Dopuszczalna temperatura dla wybranego materiału i konstrukcji |
| Materiał mieszkowy | SS304, SS316L, Inconel 625 i inne opcje | Kompatybilność korozyjna i certyfikacja materiałów |
| Znajomości | Końcówki kołnierzowe lub spawane | Obowiązujący standard kołnierza, wymiary i wymagania spawalnicze |
| Zmęczone życie | 1000, 3000 lub 5000 cykli dla określonych projektów | Obliczony cykl życia w rzeczywistych warunkach ruchu i ciśnienia |
Dla wybranego złącza należy sprawdzić rzeczywiste dopuszczalne ciśnienie, temperaturę i ruch. Parametry te są współzależne i najbardziej wymagająca wartość w jednej kategorii nie obowiązuje automatycznie w przypadku zmiany innych warunków pracy.
Kompensatory z mieszkami metalowymi są stosowane w gałęziach przemysłu, gdzie ważny jest kontrolowany ruch rurociągów i niezawodne uszczelnienie.
Dla każdego zastosowania inżynierowie powinni ocenić skład płynu, ciśnienie projektowe, temperaturę roboczą, cykle uruchamiania i wyłączania, wibracje i potencjalne obciążenia przejściowe. Dane te określają, czy metalowe złącze mieszkowe jest odpowiednie i jaką konfigurację należy określić.
Niezawodny proces selekcji rozpoczyna się od dokładnych danych eksploatacyjnych. Wybór złącza w oparciu wyłącznie o nominalną średnicę rury może skutkować niewystarczającą zdolnością ruchu lub nieodpowiednim ciśnieniem znamionowym.
Tianshun oferuje standardowe i niestandardowe opcje kompensatorów z metalowym mieszkiem. W przypadku systemów niestandardowych udostępnienie rysunków rurociągów i danych operacyjnych pomaga zespołowi inżynieryjnemu ocenić wymaganą konfigurację i specyfikacje.
Nawet prawidłowo zaprojektowane złącze dylatacyjne może przedwcześnie ulec uszkodzeniu, jeśli zostanie zainstalowane nieprawidłowo lub zostanie poddane ruchowi przekraczającemu określone granice. Dlatego montaż i konserwacja powinny być zgodne z zatwierdzonymi rysunkami i instrukcjami producenta.
Podczas serwisowania należy sprawdzić, czy nie występują widoczne odkształcenia, korozja, wycieki, nietypowe wibracje i uszkodzenia elementów ochronnych. Przejrzyj wszelkie zmiany w warunkach pracy, które mogą mieć wpływ na trwałość zmęczeniową lub zdolność ruchu. Częstotliwość przeglądów powinna opierać się na ważności usługi, krytyczności sprzętu i mającym zastosowanie programie konserwacji.
W przypadku systemów wysokociśnieniowych, wysokotemperaturowych lub zawierających media niebezpieczne przeglądy i naprawy powinny być wykonywane przez wykwalifikowany personel zgodnie z odpowiednimi procedurami bezpieczeństwa. Uszkodzony mieszek nie powinien być zwracany do użytku bez odpowiedniej oceny technicznej.
Jego głównym celem jest kompensowanie określonego ruchu rurociągu spowodowanego rozszerzalnością cieplną, kurczeniem się lub innym przemieszczeniem, pomagając jednocześnie zarządzać obciążeniami przenoszonymi przez system rurociągów.
Osiowe złącze dylatacyjne umożliwia przede wszystkim ściskanie i rozciąganie wzdłuż linii środkowej rury. Uniwersalne złącze kompensacyjne wykorzystuje dwa elementy mieszkowe oddzielone środkową szpulą, aby umożliwić większy ruch boczny, z dodatkową możliwością kąta w zależności od jego konstrukcji.
Nie ma jednego, najlepszego materiału do każdego zastosowania. SS304, SS316L, SS321, Inconel 625 i inne stopy mogą być odpowiednie w różnych warunkach. Wybór powinien opierać się na kompatybilności płynów, temperaturze, ciśnieniu, wymaganiach zmęczeniowych i ocenie technicznej producenta.
Żywotność zależy od liczby i wielkości cykli ruchu, ciśnienia, temperatury, korozji, wibracji, jakości instalacji i konserwacji. Poproś o obliczenie trwałości zmęczeniowej dla określonego zakresu roboczego, zamiast polegać na uniwersalnych szacunkach trwałości użytkowej.
Nie. Złącza dylatacyjne zasadniczo nie zastępują stosowania odpowiednich wsporników rur, kotew i prowadnic. Komponenty te kontrolują ciężar, ustawienie i ruch rury, dzięki czemu złącze działa w granicach projektowych.
Informacje o produkcie Tianshun opisują projekty standardowe i niestandardowe, w tym niestandardowe wymiary i różne opcje materiałowe. Kupujący powinni dostarczyć rysunki, warunki pracy, wymagania dotyczące ruchu i szczegóły połączeń, aby potwierdzić wykonalność i uzyskać wycenę dotyczącą konkretnego projektu.
Złącze kompensacyjne z metalowym mieszkiem jest ważnym elementem przemysłowych systemów rurociągów, które muszą kompensować ruchy termiczne, zarządzać przemieszczeniem i chronić podłączony sprzęt przed nadmiernymi obciążeniami mechanicznymi. Niezawodność działania zależy od wyboru odpowiedniego materiału mieszków, konfiguracji ruchu, ciśnienia znamionowego i trwałości zmęczeniowej, przy jednoczesnym zapewnieniu prawidłowej instalacji i konstrukcji podpory. Tianshun oferuje standardowe i dostosowane do indywidualnych potrzeb rozwiązania dla szeregu wymagań dotyczących rurociągów przemysłowych, z możliwością śledzenia materiałów i opcjami kontroli opisanymi w informacjach o produkcie. Aby określić odpowiednią konfigurację dla swojego projektu, przejrzyj specyfikacje złącza kompensacyjnego Tianshun Metal Bellows iskontaktuj się z namiz parametrami operacyjnymi, rysunkami technicznymi i wymaganiami zakupowymi, aby omówić wybór materiałów, niestandardowy projekt i rozwiązanie dostosowane do Twojego systemu rurociągów.
