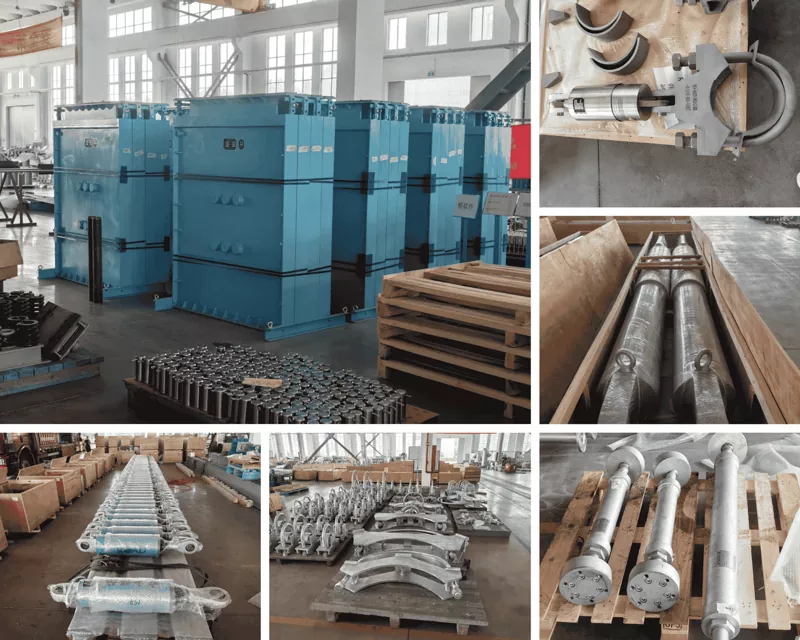

Wyboczeniowy usztywniacz

Wyboczeniowy usztywniacz (BRB) to zabezpieczenie konstrukcyjne budynków. Pobiera siłę osiową pochodzącą z trzęsienia ziemi i rozprasza ją poprzez stabilną plastyczność stalowego rdzenia, któremu zewnętrzna osłona zapobiega wyboczeniu. Ponieważ orteza zachowuje się niemal identycznie przy rozciąganiu i ściskaniu, inżynierowie mogą przewidzieć, jak będzie się zachowywał i gdzie nastąpi uszkodzenie.

Yangzhou Tianshun produkuje te stężenia zarówno do nowych ram stalowych, jak i do modernizacji sejsmicznych. Nasze zaangażowanie w technologię tłumienia sięga ponad dwudziestu lat, a ortezy są produkowane w systemie posiadającym certyfikat ISO 9001:2015 w dedykowanym zakładzie produkcyjnym w Jiangsu w Chinach.

Jak te trzy elementy współdziałają ze sobą

Rdzeń stalowy

Całe obciążenie osiowe przechodzi przez rdzeń. Sekcja środkowa ma wymiary zapewniające ugięcie podczas trzęsienia ziemi na poziomie projektowym, natomiast strefy końcowe mają większy przekrój poprzeczny, który pozostaje elastyczny. Wymusza to niesprężyste odkształcenie w znanym obszarze, dając inżynierowi budowlanemu dużą pewność co do trybu awaryjnego. Gatunki stali rdzeniowej to zazwyczaj LY100, LY160 lub LY225, wybrane tak, aby odpowiadały wymaganej granicy plastyczności.

Warstwa odklejająca

Pomiędzy stalowym rdzeniem a zewnętrzną osłoną znajduje się materiał, który eliminuje wiązanie i tarcie. Warstwa ta zapewnia, że ​​osłona nie przenosi obciążenia osiowego i umożliwia swobodne rozszerzanie i kurczenie się rdzenia. Bez tego osłona przejmowałaby siłę i zakłócałaby symetryczne, histeretyczne zachowanie aparatu.

Obudowa

Najczęściej jest to rura stalowa wypełniona betonem, a obudowa zapewnia jedynie utwierdzenie boczne. Jego sztywność na zginanie zapobiega wyboczeniu smukłego rdzenia pod wpływem ściskania, co pozwala ortezie osiągnąć pełną plastyczność w obu kierunkach bez pogorszenia wytrzymałości.

Praktyczne zalety w porównaniu z konwencjonalnymi aparatami ortodontycznymi

Ramy usztywniające z usztywnieniem lub BRBF mają kilka praktycznych zalet w porównaniu ze specjalnymi ramami ze usztywnieniem koncentrycznym (SCBF). Ponieważ BRB może rozpraszać energię w stabilnych, powtarzalnych cyklach, przepisy budowlane często przypisują wyższy współczynnik zachowania – w wielu przepisach R = 8. Wynikające z tego zmniejszenie obciążeń projektowych sejsmicznych może przełożyć się na mniejsze słupy i belki, lżejsze połączenia i zmniejszone wymagania dotyczące fundamentów.

Montaż BRB na miejscu jest zwykle szybszy. Połączenia są zwykle prostsze, a orteza dostarczana jest jako pojedyncza zmontowana jednostka, a nie jako wiele elementów, które należy zszyć w powietrzu.

Po większym trzęsieniu ziemi zniszczenia skupiają się w wymiennym rdzeniu. Kontrola i wymiana ortezy to zdefiniowana procedura, znacznie prostsza niż naprawa zapiętej konwencjonalnej ortezy. Ta wymienność sprawia, że ​​BRB są również atrakcyjne w przypadku modernizacji starszych budynków, gdzie stężenia można przykręcić do istniejących ram, aby zwiększyć odporność na wstrząsy sejsmiczne bez całkowitej przebudowy.

Niezależne badania wykazały oszczędności do 5 dolarów na metr kwadratowy, gdy BRBF zastępują inne systemy sejsmiczne, co wynika z połączonego efektu lżejszej konstrukcji, szybszego montażu i prostszych połączeń.

Zakres techniczny

Każde stężenie jest wymiarowane pod kątem sił i ograniczeń unoszenia specyficznych dla projektu. Nasza grupa inżynierów współpracuje z inżynierem konstrukcyjnym, aby sfinalizować powierzchnię rdzenia, sztywność i geometrię połączeń.

Testowanie i dokumentacja

Zanim BRB opuści fabrykę, przechodzi cykliczny test akceptacyjny przy stopniowo rosnących przemieszczeniach. Weryfikujemy maksymalne siły rozciągające i ściskające, potwierdzamy, że pętle histerezy są stabilne i sprawdzamy, czy skumulowane odkształcenie niesprężyste spełnia wymagania projektu. Pełny raport z testów stanowi część pakietu dokumentacji dostarczanej wraz z ortezą.

Identyfikowalność materiału obejmuje każdą blachę stalową aż do jej numeru cieplnego. Rejestry materiałów osłonowych i raporty z inspekcji spoin są zawarte w standardzie. Kiedy projekt wymaga przeprowadzenia testów kwalifikacyjnych prototypu w niezależnym laboratorium, również zarządzamy tym procesem.

Gdzie zainstalowano BRB

Wysokie budynki – wieże stalowe i kompozytowe w regionach sejsmicznych, gdzie liczy się zarówno kontrola dryfu, jak i elastyczność architektoniczna.

Lotniska i węzły transportowe – konstrukcje o dużej rozpiętości, które wymagają rozpraszania energii bez stosowania ciężkich elementów usztywniających zaśmiecających otwarte przestrzenie.

Szkoły i szpitale – obiekty, które mają funkcjonować po trzęsieniu ziemi, a wymiana aparatu jest planowana jako prosta operacja konserwacyjna.

Centra kongresowe i sale wystawowe – duże przestrzenie pozbawione kolumn, w których można ustawić stężenia w różnych konfiguracjach, aby dopasować je do architektury.

Budynki przemysłowe – ciężki sprzęt podnosi masę sejsmiczną; BRB zapewniają opór boczny bez zajmowania nadmiernej powierzchni podłogi.

Projekty modernizacyjne – istniejące ramy betonowe lub stalowe można zmodernizować, dodając montowane na zewnątrz BRB, podczas gdy budynek pozostaje częściowo operacyjny.

Często zadawane pytania

Czym BRB różni się od standardowej stalowej ortezy?

Standardowa orteza wygina się pod wpływem ściskania i traci wytrzymałość, powodując asymetryczną reakcję. BRB ugina się w obu kierunkach bez wyboczenia, więc rozpraszanie energii na cykl jest stabilne i przewidywalne.

Czy BRB można stosować w konstrukcjach betonowych?

Tak. Najczęściej spotykane są w ramach stalowych, ale można je łączyć z budynkami betonowymi w przypadku nowych konstrukcji hybrydowych lub modernizacji sejsmicznych. Szczegóły końcowe są projektowane indywidualnie.

Co dzieje się z ortezą po silnym trzęsieniu ziemi?

Rdzeń może wykazywać trwałe wydłużenie, a osłonka pozostaje nienaruszona. Uszkodzoną klamrę należy odkręcić i wymienić. Procedura jest zwykle opisana w planie inspekcji i reagowania po trzęsieniu ziemi w ramach projektu.

Czy dostarczacie tylko usztywnienie, czy także połączenia?

Dostarczamy kompletny zespół stężeń — rdzeń, osłonę, strefy końcowe i płyty łączące. Połączenie z ramą jest uzgadniane z inżynierem konstrukcyjnym projektu.

Jaka dokumentacja jest dołączona do każdego zamówienia?

Certyfikaty huty, zapisy materiału obudowy, certyfikaty powłok lub ognioodporności, jeśli są wymagane, raporty spawalnicze i raport z testów odbioru fabrycznego dla każdego stężenia. W przypadku projektów AISC 341 lub EN 15129 zapewniamy pełny pakiet zgodności.

Jakich czasów realizacji powinniśmy się spodziewać?

Terminy realizacji uzależnione są od ilości i stopnia skomplikowania połączeń końcowych. Orientacyjnie, produkcja standardowa trwa od ośmiu do dwunastu tygodni od zatwierdzenia rysunku. Na bieżąco informujemy Cię o postępie na każdym kluczowym etapie.

Pracuję z Tianshunem

Prześlij nam siły projektowe, limity dryfowania historii i preferowany typ połączenia. Inżynier, a nie tylko koordynator sprzedaży, sprawdzi wprowadzone dane i w ciągu jednego dnia roboczego przekaże wstępną konfigurację aparatu i plan testów.

Niestandardowe materiały rdzeniowe, specjalne zabezpieczenia przeciwpożarowe i programy kwalifikacyjne dostosowane do konkretnego projektu są częścią naszych codziennych dostaw, a nie wyjątkami. Po dostawie jesteśmy dostępni w celu wsparcia instalacji i wskazówek dotyczących inspekcji po trzęsieniu ziemi.

Wyboczeniowe usztywnienia, które chronią konstrukcję poprzez kontrolowane uginanie się i są łatwe do sprawdzenia i wymiany, gdy ustaną drgania.
