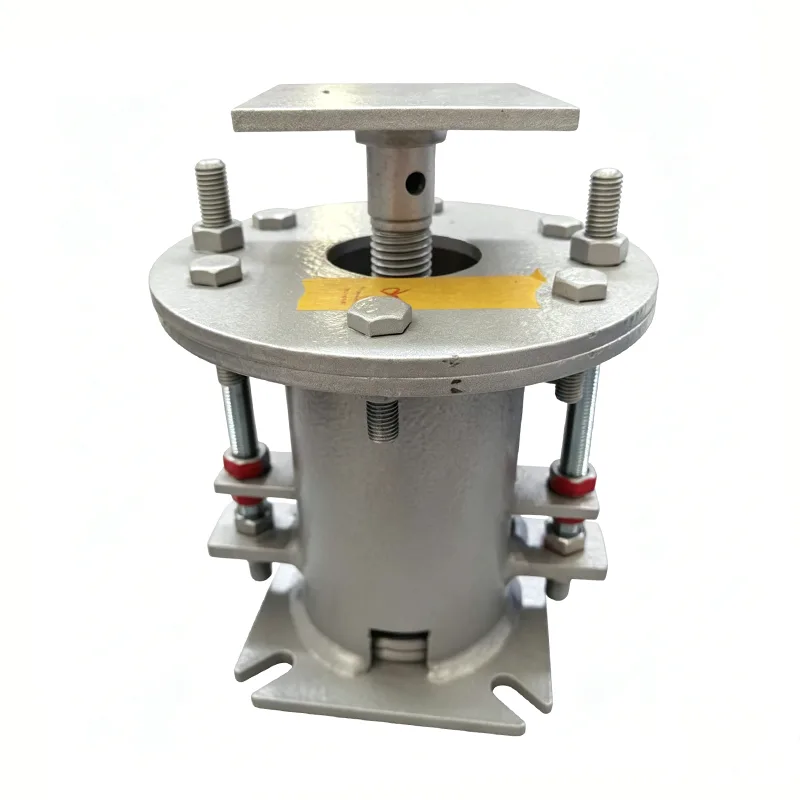

Wykonywaliśmy podpory sprężynowe w godzTianshunjuż od 14 lat. Nie są najbardziej efektowną częścią systemu rurociągów, ale kiedy uruchamia się elektrownia cieplna lub stygnie linia LNG, to właśnie te elementy po cichu wykonują całą ciężką pracę. Ponad 70% naszych zamówień pochodzi od stałych klientów — firm EPC, firm inżynieryjnych i właścicieli zakładów, którzy wypróbowali resztę i pozostają z nami. Nasze wsparcie wiosenne działa w ponad 45 krajach, od rafinerii na Bliskim Wschodzie po zakłady chemiczne w Azji Południowo-Wschodniej.
Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.
Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.
Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.
Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.
To badanie typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.
Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.
Kiedy określasz podpory sprężynowe, pierwszą prawdziwą decyzją jest wybór między dwoma typami. Jeżeli ruch rury jest umiarkowany i dopuszczalne są pewne zmiany obciążenia, wówczas jest to dopuszczalnezmienne wsporniki sprężynowedobrze wykonywać swoją pracę i utrzymywać koszty na niskim poziomie. Jeśli podłączony sprzęt — taki jak turbina parowa lub dysza sprężarki — nie toleruje dużych zmian obciążenia, jest to koniecznestałe podpory sprężynowe. Utrzymują prawie płaską siłę nośną w całym zakresie skoku. Nasi inżynierowie pomogą Ci wybrać odpowiedni typ na podstawie danych z analizy naprężeń, a nie domysłów.
| Tabela specyfikacji wieszaków ze zmiennymi sprężynami | Przykład |
|---|---|
| Typ wieszaka/konfiguracja | Typ A, B, C, D, E, F, G |
| Rozmiar sprężyny / nr | Nr 0 - Nr 22 |
| Zakres podróży | 30 mm, 60 mm, 90 mm, 120 mm, 180 mm |
| Obciążenie operacyjne | 0,2 kN - 400 kN |
| Zainstalowane obciążenie (obciążenie zimne) | kN/kgf |
| Obciążenie robocze (obciążenie gorące) | kN/kgf |
| Kierunek ruchu | W górę/w dół |
| Zmienność (%) | ≤ 25% (standardowo) |
| Obróbka powierzchniowa | Ocynkowane ogniowo/malowane |
| Materiał obudowy | Stal węglowa (Q235/Q355) |
| Tabela specyfikacji wieszaków ze stałą sprężyną | Przykład |
|---|---|
| Model/seria | PH, LH, CA, CS, TH |
| Nośność (operacyjna) | 0,1 kN - 500 kN |
| Całkowita podróż | 50 mm, 100 mm, 200 mm, 400 mm |
| Rzeczywista podróż | Do 600 mm |
| Odchylenie obciążenia (tolerancja) | ±5% (standard) / ±3% (wysoka prec.) |
| Pozycja montażowa | Poziomo/pionowo |
| Wykończenie obudowy | Cynkowane ogniowo / żywica epoksydowa |
| Temperatura pracy | -20°C do +80°C (otoczenie) |
| Materiał cewki sprężyny | 60Si2Mn / 50CrVA |
| Zakres regulacji obciążenia | ±10% (regulacja pola) |

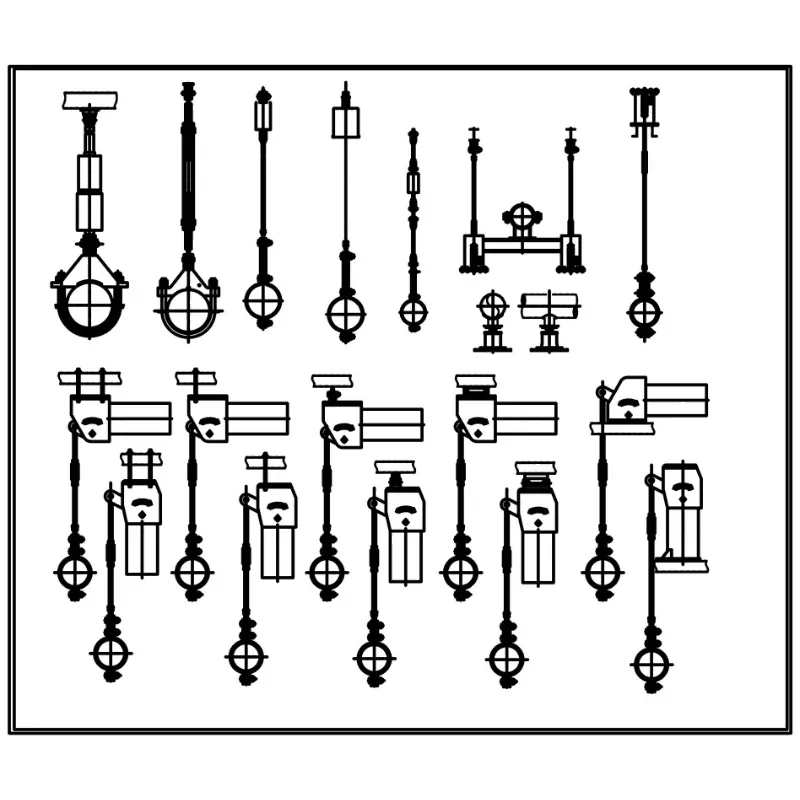

Podpory sprężynowe nie działają w izolacji. Prawie zawsze są częścią większego porozumienia w sprawie wsparcia. Typowa konfiguracja obejmuje sztywne wsporniki rur lub podstawy rurowe utrzymujące ciężar, podczas gdy zespół sprężynowy przejmuje pionowy ruch termiczny. Jeśli konieczne jest podparcie linii zimnej, często łączymy zespół sprężyn z preizolowanymi wspornikami rur, aby zapobiec kondensacji i gromadzeniu się lodu w punkcie podparcia. Wielu klientów nazywa je również inną nazwą – wieszaki sprężynowe – zwłaszcza gdy urządzenie jest typu wiszącego, montowanego na górze. Ta sama rodzina produktów, tylko inny styl montażu.
Nie oszczędzamy na surowcach. Każda partia posiada certyfikaty huty i chętnie udostępnimy pełną identyfikowalność Twojemu zespołowi inspekcyjnemu.
| Część | Wspólny materiał | Typowy zakres temperatur |
|---|---|---|
| Sprężyna śrubowa | 60Si2MnA / 50CrVA | -40°C do 250°C |
| Obudowa / puszka | Q235B, stal 20# lub SS304 | Od otoczenia do średnio-wysokiego |
| Kołnierz obciążeniowy i osprzęt połączeniowy | Stal węglowa A105, SS F304 | Dopasowane do klasy rury |
| Drążek wieszakowy i dodatki | Stal 45# lub SS304 | Zgodnie ze specyfikacją projektu |
Wszystkie materiały pochodzą z zatwierdzonych chińskich hut stali. Jeśli Twój projekt wymaga określonego gatunku, np. stali nierdzewnej duplex lub stopów wysokotemperaturowych, daj nam znać.
Standardowo produkujemy według następujących standardów, a na życzenie możemy dostosować się do innych:
ASME B31.3 – Rurociągi procesowe
ANSI/MSS SP-58 – Podpory i wieszaki do rur
GB/T 17116 – chińska norma dotycząca podpór rurowych
Dostępne również w wersji DIN, JIS lub według specyfikacji konkretnego projektu
Nasza fabryka posiada certyfikat ISO 9001:2015, a przy każdej dostawie zapewniamy pełny certyfikat materiałowy EN 10204 3.1.
P1: Zmienna czy stała – jak mam zdecydować?
Jeśli przemieszczenie rury nie jest duże, a zmiana obciążenia, powiedzmy, 10–25% jest w porządku, wspornik sprężyny zmiennej będzie działał dobrze i będzie tańszy. Jeżeli podłączony sprzęt ma ściśle dopuszczalne obciążenie dyszy (typowe dla wlotów turbiny, połączeń sprężarki lub rurociągów reaktora), należy zastosować stałe podparcie sprężynowe. Prześlij nam swoje izometrie naprężeń lub dane dotyczące przemieszczeń, a my polecimy odpowiedni model – bezpłatnie.
P2: Jakie udźwigi i zakresy przesuwu możesz zapewnić?
W przypadku wsporników ze zmiennymi sprężynami nasz standardowy asortyment obejmuje od kilkuset kilogramów do ponad 20 ton metrycznych na jednostkę. Stałe podpory sprężynowe mogą znacznie przekraczać 30 ton w przypadku lin o grubych ścianach. Skok: zazwyczaj 0–150 mm dla jednostek zmiennych i do 300 mm lub więcej dla typów stałych. Niestandardowe zakresy przesuwu i ustawienia obciążenia są dla nas codziennością.
P3: Jak długo trwa dostawa?
Magazyn i półprodukty: 20–25 dni. Zamówienia w pełni spersonalizowane: 30–40 dni. Jeśli Twój projekt ma napięty harmonogram, porozmawiaj wcześniej z naszym zespołem sprzedaży — często możemy zmienić harmonogram produkcji, aby dotrzymać krytycznych terminów.
P4: Jak pakujesz je na eksport?
Mniejsze jednostki trafiają do fumigowanych drewnianych skrzyń. Większe podzespoły przykręcane są do stalowych palet lub spawanych ram z wodoodporną folią. Regularnie wysyłamy do portów na Bliskim Wschodzie, w Azji Południowo-Wschodniej, Europie i Ameryce Południowej. W ciągu ostatnich trzech lat nie otrzymaliśmy ani jednego roszczenia z tytułu uszkodzenia przesyłki.
P5: Czy możesz pokazać nam referencje do projektów?

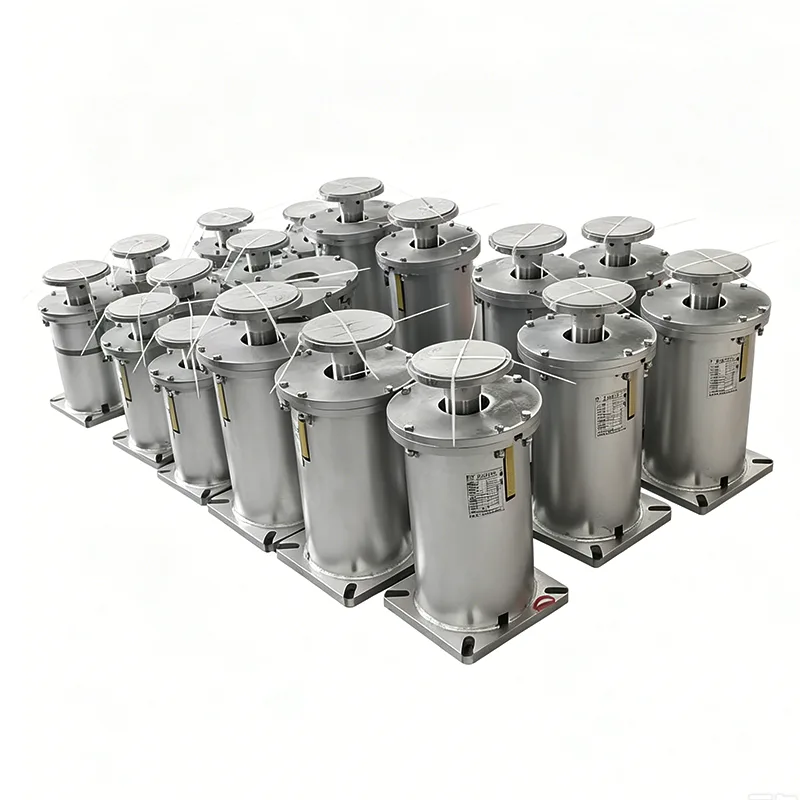

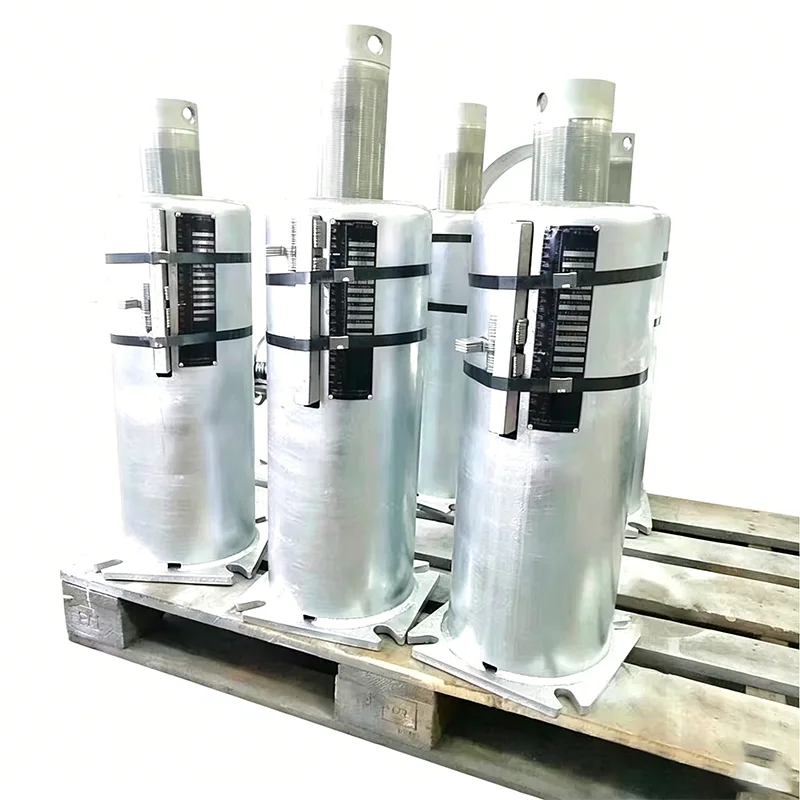

Tak. Dostarczyliśmy wsporniki sprężyn i kompletne zestawy wieszaków do rur dla elektrowni parowo-cyklowych na Bliskim Wschodzie, zakładów przetwórstwa niklu w Indonezji, zakładów chemicznych w Brazylii oraz konwencjonalnych rurociągów wyspowych w chińskich projektach nuklearnych. Skontaktuj się z nami, aby uzyskać listę referencyjną pasującą do Twojej branży.
Każdej wiosny wsparcie opuszczające naszą fabrykę w Yangzhou przechodzi następujące kontrole:
Kontrola wizualna i wymiarowa
Próbkowanie wysokości i sztywności swobodnej sprężyny
Test wstępnej kompresji i odzyskiwania przy pełnym obciążeniu
Kalibracja skali podróży
Weryfikacja krzywej obciążenia w funkcji przemieszczenia
W kopercie transportowej dołączamy protokół z badań oraz atesty materiałowe. Jeśli wymaga tego Twoja umowa, dostępna jest kontrola w obecności strony trzeciej przez SGS, BV lub TÜV.
Mniej więcej połowa naszych zamówień zaczyna się od rysunku klienta lub zestawu warunków projektowych, a nie od standardowego numeru części. Aby otrzymać wycenę wystarczy podać nam:
Rodzaj montażu: wieszak górny lub wspornik bazowy
Obciążenie gorące i obciążenie zimne
Oczekiwany ruch rury (w górę lub w dół)
Szczegóły podłączenia lub własny rysunek
Ilość
My zajmiemy się resztą – specjalne powłoki, okucia ze stali nierdzewnej, wysokotemperaturowy materiał sprężyny, niestandardowe rozmiary obudów, to wszystko.
Podpory sprężynowe nie są nauką o rakietach, ale muszą być wykonane dobrze. Dobrze zbudowany zespół sprężyn będzie działał spokojnie przez 15 lub 20 lat. Zła objawia się w ciągu kilku miesięcy w postaci pękniętej spoiny lub opadającej linii. W Tianshun budujemy je tak, jakbyśmy umieszczali je we własnej fabryce. Oznacza to brak pójścia na skróty, pomijania testów i niespodzianek w ostatniej chwili przy dostawie.
Jeśli Twój następny projekt wymaga podpór sprężynowych, wieszaków sprężynowych, stałych podpór sprężynowych lub preizolowanych podstaw rurowych, prześlij nam swoje wymagania. Otrzymasz uczciwą cenę fabryczną i propozycję techniczną, która faktycznie ma sens. Możesz także odwiedzić naszą fabrykę w Yangzhou — daj nam tylko znać, kiedy.
