Wspornik wieszaka sprężynowegoodgrywa kluczową rolę w kontrolowaniu ciężaru rur, ruchu termicznego i wibracji w wymagających systemach rurociągów przemysłowych. Tianshun oferuje zaprojektowane rozwiązania w zakresie wieszaków sprężynowych o nośności od 10 N do 100 000 N i możliwościach przemieszczenia do 200 mm, wspierające zastosowania w zakładach energetycznych, petrochemicznych, LNG, rafineriach, ciepłownictwie, farmaceutykach i przetwórstwie spożywczym.
Odpowiednio dobrany wspornik wieszaka sprężynowego umożliwia bezpieczne poruszanie się instalacji rurowej w przypadku zmian temperatury roboczej, przy jednoczesnym zachowaniu kontrolowanego podparcia pionowego. W przeciwieństwie do wieszaków sztywnych, systemy oparte na sprężynach mogą kompensować rozszerzalność i kurczenie termiczne, skuteczniej rozkładać obciążenia i pomagać w zmniejszeniu naprężeń przenoszonych na rury i podłączony sprzęt. Tianshun produkuje zespoły wieszaków sprężynowych przy użyciu stali sprężynowych, takich jak 60Si2MnA i 50CrVA, z opcjami obudów ze stali węglowej, powłok ochronnych, niestandardowych połączeń oraz wymagań dotyczących obciążenia i przemieszczenia specyficznych dla projektu. Zrozumienie struktury, zasady działania, specyfikacji, wymagań testowych i warunków stosowania jest niezbędne przy wyborze podpory dla rurociągu przemysłowego.
Spis treści
Co to jest wspornik wieszaka sprężynowego?
Jak działa wspornik wieszaka sprężynowego?
Jakie są główne zalety wydajności?
Jakie parametry techniczne powinni sprawdzić inżynierowie?
Gdzie stosuje się wsporniki wieszaków sprężynowych?
Zmienne a stałe wsparcie sprężyny
W jaki sposób testowane są wsporniki wieszaków sprężynowych?
Jak wybrać odpowiednie wsparcie?
Uzyskaj dostosowane rozwiązanie wieszaka sprężynowego

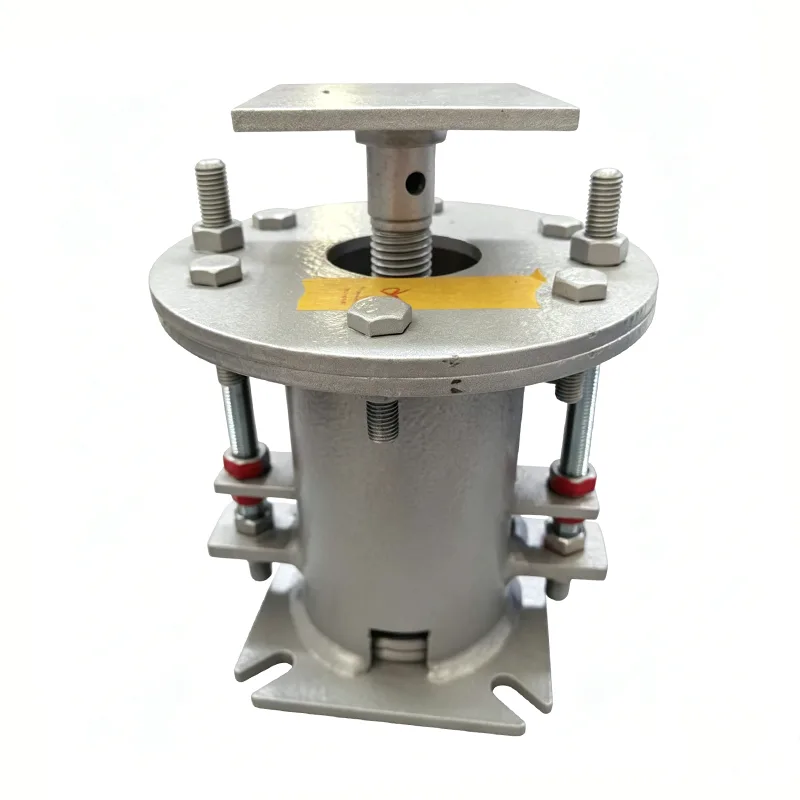

Co to jest wspornik wieszaka sprężynowego?
Podpora wieszaka sprężynowego to mechaniczna podpora rurociągu zaprojektowana do przenoszenia ciężaru rurociągu, umożliwiając jednocześnie kontrolowany ruch pionowy. Wykorzystuje elastyczne zachowanie sprężyny, aby dostosować się do ruchu generowanego przez zmiany temperatury, obciążenia robocze i inne warunki pracy.
Kiedy rura procesowa nagrzewa się, może się rozszerzyć i przesunąć ze swojego zimnego położenia. Gdy ostygnie, rura kurczy się. Sztywne podparcie może ograniczać ten ruch i potencjalnie powodować dodatkowe naprężenia rury. Odpowiednio zaprojektowany wieszak sprężynowy zapewnia siłę podpierającą, jednocześnie umożliwiając rurze poruszanie się w zaprojektowanym zakresie ruchu.
To sprawia, że wsporniki sprężynowe są szczególnie przydatne w rurociągach parowych, rurociągach procesowych wysokotemperaturowych, systemach wytwarzania energii, obiektach petrochemicznych, rafineriach i innych instalacjach, w których podczas projektowania naprężeń rurowych należy uwzględnić przemieszczenie termiczne.
W przypadku inżynierów projektu podpory nie należy wybierać po prostu na podstawie nominalnego rozmiaru rury. Należy ocenić obciążenie robocze, obciążenia gorące i zimne, oczekiwany ruch, kierunek montażu, temperaturę, wymiary połączeń i obowiązujące standardy projektowe.
Jak działa wspornik wieszaka sprężynowego?
Podstawowa zasada działania jest prosta: zespół sprężyny wytwarza kontrolowaną siłę podtrzymującą, umożliwiając jednocześnie pionowe przemieszczanie rury.
- Obciążenie rury jest przenoszone:Wieszak przenosi część ciężaru rury i obciążenia eksploatacyjnego na konstrukcję nośną.
- Zmiany temperatury powodują ruch:W miarę nagrzewania się lub ochładzania rurociągu rozszerzanie lub kurczenie się cieplne powoduje ruch pionowy.
- Wiosna odpowiada:Sprężyna ściska się lub rozciąga w zależności od kierunku i wielkości ruchu.
- Ruch pozostaje pod kontrolą:Podpora kompensuje zaprojektowane przemieszczenie zamiast wciskać rurę w ustalone położenie.
- Obciążenie jest rozłożone:Prawidłowy dobór podpór pomaga zapobiegać nadmiernemu, miejscowemu obciążeniu podpór rur i podłączonego sprzętu.
W praktycznej konstrukcji rurociągów wieszak sprężynowy działa jako część większego systemu nośnego. Podstawy rur, sztywne podpory, prowadnice, kotwy i inne elementy mogą być używane razem, zgodnie z analizą naprężeń rurociągu i wymaganiami projektu.
Jakie są główne komponenty?
Niezawodność wieszaka sprężynowego zależy od interakcji pomiędzy zespołem sprężyny, obudową, mechanizmem regulacyjnym i elementami łączącymi. Typowa konfiguracja obejmuje następujące komponenty:
| Część | Funkcja podstawowa | Typowy materiał lub funkcja |
|---|---|---|
| Montaż sprężyny | Zapewnia kontrolowaną siłę podtrzymującą i dostosowuje się do ruchu | Stal sprężynowa 60Si2MnA lub 50CrVA |
| Mieszkania | Chroni i pozycjonuje zespół sprężyny | Stal węglowa Q235B lub Q345B |
| Śruba regulacyjna | Umożliwia regulację obciążenia i wysokości podczas instalacji | Konstrukcja stalowa dostosowana do projektu |
| Wieszak i akcesoria | Łączy podporę z rurociągiem i konstrukcją | Dobierane zgodnie z wymaganiami projektu |
| Wskaźnik przemieszczenia | Pokazuje rzeczywistą pozycję ruchu | Wyraźnie widoczne skalibrowane wskazanie |
Wymiary połączeń i akcesoria można dostosować, jeśli standardowe konfiguracje nie odpowiadają warunkom instalacji. Jest to szczególnie ważne w przypadku projektów modernizacyjnych lub złożonych stojaków na rury, w których dostępna przestrzeń instalacyjna jest ograniczona.
Jakie są główne zalety wydajności?
Kompensacja ruchu termicznego
Podstawową zaletą jest możliwość kompensowania pionowych ruchów rury spowodowanych zmianami temperatury. Standardowe konstrukcje wieszaków sprężynowych Tianshun mogą zapewniać opcje przemieszczenia znamionowego 50, 80, 120, 150 i 200 mm, w zależności od wybranej konfiguracji.
Kontrolowane wsparcie obciążenia
Rurociągi przemysłowe mogą stać się znacznie cięższe podczas pracy ze względu na płyny procesowe, izolację i zmieniające się warunki pracy. Prawidłowo dobrany zespół sprężyny pomaga utrzymać kontrolowane wsparcie przez cały cykl operacyjny.
Zmniejszone przenoszenie wibracji
Układy podparte sprężynami mogą pomóc w ograniczeniu bezpośredniego przenoszenia drgań rur na elementy konstrukcyjne. Może to być przydatne w przypadku urządzeń obrotowych, systemów parowych, urządzeń procesowych i innych instalacji, w których ważna jest kontrola wibracji.
Elastyczność instalacji
Mechanizmy regulacyjne umożliwiają instalatorom precyzyjne dostosowanie pozycji podpory i obciążenia podczas instalacji. Może to uprościć wyrównanie pola w porównaniu z całkowicie sztywnym układem podpór.
Możliwość dostosowania do różnych projektów
Zespoły wieszaków sprężynowych można projektować z myślą o różnych obciążeniach, wymaganiach dotyczących przesuwu, materiałach, typach połączeń i warunkach środowiskowych. Tianshun zapewnia również rozwiązania dostosowane do specjalnych wymagań dotyczących obciążenia, przemieszczenia, temperatury i połączeń.
Jakie parametry techniczne powinni sprawdzić inżynierowie?
Przed zamówieniem wieszaka sprężynowego inżynierowie powinni ustalić rzeczywiste warunki pracy, a nie wybierać urządzenie wyłącznie na podstawie średnicy rury. Szczególnie ważne są następujące specyfikacje:
| Parametr | Zakres referencyjny Tianshun | Dlaczego to ma znaczenie |
|---|---|---|
| Obciążenie robocze | 10 N–100 000 N | Określa wymaganą nośność nośną |
| Przemieszczenie znamionowe | 50–200 mm | Musi uwzględniać oczekiwany ruch rury |
| Temperatura pracy | -20°C do +450°C | Wpływa na wybór materiału i sprężyny |
| Materiał wiosenny | 60Si2MnA / 50CrVA | Wspomaga wydajność mechaniczną i zmęczeniową |
| Materiał obudowy | Q235B/Q345B | Zapewnia ochronę i wsparcie konstrukcji |
| Obróbka powierzchniowa | Powłoka epoksydowo-cynkowa / cynkowanie ogniowe | Poprawia ochronę przed korozją |
| Obowiązujące standardy | ANSI/HG 20644, GB/T 17116, DIN 2545 | Pomaga dostosować produkt do specyfikacji projektu |
W przypadku międzynarodowych projektów EPC inżynierowie mogą również określić standardy specyficzne dla projektu, certyfikaty materiałowe, wymagania dotyczące inspekcji lub obserwację strony trzeciej. Wymagania te należy potwierdzić przed rozpoczęciem produkcji.
Gdzie stosuje się wsporniki wieszaków sprężynowych?
Podpory sprężynowe nadają się do rurociągów przemysłowych, gdzie podparcie obciążenia musi współistnieć z kontrolowanym ruchem termicznym. Typowe zastosowania obejmują:
- Rurociągi pary i wody elektrowni cieplnej
- Systemy rurociągów pomocniczych elektrowni jądrowych
- Rurociągi procesowe petrochemiczne
- Piec rafinerii ropy naftowej i rurociągi kolumnowe
- Rurociągi terminalowe LNG i LPG
- Miejskie sieci centralnego ogrzewania
- Rurociągi procesowe w branży farmaceutycznej
- Rurociągi sanitarne dla przemysłu spożywczego
- Linie pary wysokotemperaturowej i wysokociśnieniowej
W przypadku obiektów chemicznych i petrochemicznych ochrona powierzchni i dobór materiałów mogą być szczególnie ważne, ponieważ podłoże może być narażone na działanie wilgoci, atmosfery korozyjnej lub wymagających temperatur roboczych.
Zmienne a stałe podparcie sprężyny: jaka jest różnica?
Jedną z najważniejszych decyzji podczas projektowania podpór rurociągu jest to, czy dane zastosowanie wymaga zmiennej czy stałej konfiguracji sprężyn.
| Porównanie | Zmienne wsparcie sprężyny | Stałe wsparcie sprężyny |
|---|---|---|
| Siła Wsparcia | Zmienia się wraz z ruchem sprężyny | Zaprojektowany tak, aby pozostawał w przybliżeniu stały |
| Typowe zastosowanie | Umiarkowany ruch termiczny | Duży ruch lub rygorystyczne wymagania dotyczące zmiany obciążenia |
| Rozważania projektowe | Dopuszczalna zmiana obciążenia | Stałość obciążenia podczas całej podróży |
| Typowe zastosowanie | Ogólny proces i rurociągi użyteczności publicznej | Główne przyłącza pary i wrażliwych urządzeń |
W przypadku, gdy zmiana siły podpierającej pozostaje akceptowalna w ramach projektu naprężenia rurociągu, odpowiednie może okazać się podparcie ze zmienną sprężyną. Stały układ sprężyn można rozważyć tam, gdzie podłączony sprzęt charakteryzuje się mniejszymi dopuszczalnymi zmianami obciążenia lub gdzie spodziewany jest znaczny ruch pionowy.
Właściwy wybór powinien opierać się na analizie naprężeń rurociągu w projekcie, warunkach obciążenia ciepłem i zimnem, kierunku ruchu i ograniczeniach dysz urządzenia.
W jaki sposób testowane są wsporniki wieszaków sprężynowych?
Zapewnienie jakości jest szczególnie ważne, ponieważ wieszak sprężynowy jest elementem nośnym. Testy powinny weryfikować nie tylko wymiary zewnętrzne, ale także stan materiału, działanie sprężyny, zachowanie pod obciążeniem i powłokę ochronną.
Typowe czynności kontrolne i testowe obejmują:
- Kontrola wizualna i wymiarowa
- Pozytywna identyfikacja materiału (PMI), jeśli jest wymagana
- Badanie twardości
- Badanie cząstek magnetycznych lub badanie penetracji cieczy, jeśli ma to zastosowanie
- Testowanie obciążenia sprężyny
- Weryfikacja krzywej obciążenia i przemieszczenia
- Kontrola grubości powłoki
- Kontrola montażu końcowego
Dla odpowiednich zamówień można dostarczyć raporty z testów fabrycznych i raporty z testów materiałów. W przypadku projektów wymagających dodatkowej weryfikacji, zgodnie z wymogami umowy, można również zorganizować kontrolę strony trzeciej, badania z udziałem świadków, badania materiałów, badania NDT spoin lub kontrolę przed wysyłką.
Jak wybrać odpowiedni wspornik wieszaka sprężynowego?
Prawidłowy dobór rozpoczyna się od danych inżynierskich. Przydatny pakiet specyfikacji powinien zawierać następujące informacje:
- Rozmiar i konfiguracja rur
- Obciążenia operacyjne i zainstalowane
- Warunki obciążenia gorącego i zimnego
- Oczekiwane przemieszczenie pionowe
- Kierunek ruchu
- Temperatura robocza i projektowa
- Wymagany układ montażowy
- Wymiary przyłącza
- Wymagania dotyczące materiałów i powłok
- Obowiązujące standardy projektowania i kontroli
W przypadku skomplikowanych systemów dostarczenie izometrycznego naprężenia rurociągu lub odpowiedniego harmonogramu podpór może znacznie poprawić dokładność doboru wieszaków. Inżynierowie mogą następnie ocenić, czy odpowiednia jest sprężyna zmienna, sprężyna stała czy inny układ podparcia.
Gdy standardowe wymiary są nieodpowiednie, niestandardowe rozwiązania wieszaków sprężynowych mogą obejmować specjalne nośności, niestandardowe połączenia, niestandardowe wymiary montażowe, materiały odporne na korozję oraz projekty dla środowisk o wysokiej lub niskiej temperaturze.
Często zadawane pytania dotyczące wsporników wieszaków sprężynowych
1. Jaki jest główny cel wspornika wieszaka sprężynowego?
Jego głównym celem jest podtrzymywanie obciążeń rurociągu, umożliwiając jednocześnie kontrolowany ruch pionowy spowodowany rozszerzalnością i kurczeniem cieplnym. Może również pomóc w zmniejszeniu przenoszenia wibracji i utrzymaniu bardziej stabilnych warunków podparcia podczas pracy.
2. Jaki zakres obciążenia wytrzymają wsporniki wieszaków sprężynowych Tianshun?
Wspomniany standardowy asortyment produktów obejmuje obciążenia robocze od 10 N do 100 000 N. Rzeczywisty wybór zależy od warunków pracy rury, wymagań dotyczących obciążenia, drogi przesuwu i danych projektowych.
3. Jakie przemieszczenie może pomieścić wieszak sprężynowy?
Standardowe opcje przemieszczenia znamionowego obejmują 50 mm, 80 mm, 120 mm, 150 mm i 200 mm. Niestandardowe wymagania dotyczące przesuwu można ocenić na podstawie rzeczywistego ruchu rurociągu.
4. Jakie materiały są powszechnie używane do montażu sprężyn?
Typowe materiały na sprężyny obejmują 60Si2MnA i 50CrVA. Materiały obudowy mogą obejmować stal węglową Q235B i Q345B, natomiast do obróbki powierzchni można zastosować powłoki epoksydowe bogate w cynk lub cynkowanie ogniowe.
5. Kiedy należy rozważyć stałe podparcie sprężynowe?
Stałe podparcie sprężynowe można rozważyć, gdy rurociąg podlega znacznym ruchom pionowym lub gdy podłączony sprzęt wymaga, aby siła podpierająca pozostawała w przybliżeniu stała przez cały projektowany przesuw. Ostateczny wybór powinien wynikać z analizy naprężeń rurociągu i wymagań projektu.
6. Czy wsporniki wieszaków sprężynowych można dostosować?
Tak. Dostosowanie może obejmować wymagania dotyczące obciążenia i przemieszczenia, doboru materiałów, typów połączeń, wymiarów montażowych, warunków środowiskowych i innych wymagań specyficznych dla projektu.
Uzyskaj dostosowane rozwiązanie wieszaka sprężynowego
Niezawodny system mocowania sprężyn zaczyna się od dokładnych danych technicznych, odpowiedniego doboru materiałów, kontrolowanej produkcji i udokumentowanych testów. Tianshun łączy doświadczenie w produkcji wsporników sprężynowych z dostosowanymi usługami inżynieryjnymi dla zastosowań w rurociągach przemysłowych. Jeśli planujesz projekt energetyczny, petrochemiczny, rafineryjny, LNG, ciepłowniczy, farmaceutyczny lub inny projekt rurociągowy, podziel się z zespołem inżynierskim wymaganiami dotyczącymi obciążenia, wyporności, temperatury, połączeń i ilości. Dowiedz się więcej o wsporniku wieszaka sprężynowego Tianshun lubskontaktuj się z namiw celu uzyskania rekomendacji i wyceny konkretnego projektu.
