Niektóre linie trochę wybaczają. Kolektor wody chłodzącej może wytrzymać 20% zmianę siły podparcia, niezauważalnie. Ale są też przewody, które niczego nie wybaczają – rurociągi wlotowe turbiny parowej, dysze reaktora, przewody ssące sprężarki, przewody kotłów wysokoenergetycznych. W takich przypadkach nawet niewielka zmiana siły pionowej może spowodować przesunięcie kołnierza lub przeciążenie dyszy. To wtedy przechodzisz ze zmiennego podparcia sprężyny na stałe podparcie sprężyny. Na Tianshun, od 14 lat budujemy stałe podpory sprężynowe i nauczyliśmy się, że każdy projekt ma co najmniej kilka lokalizacji, w których nie podlegają one negocjacjom.

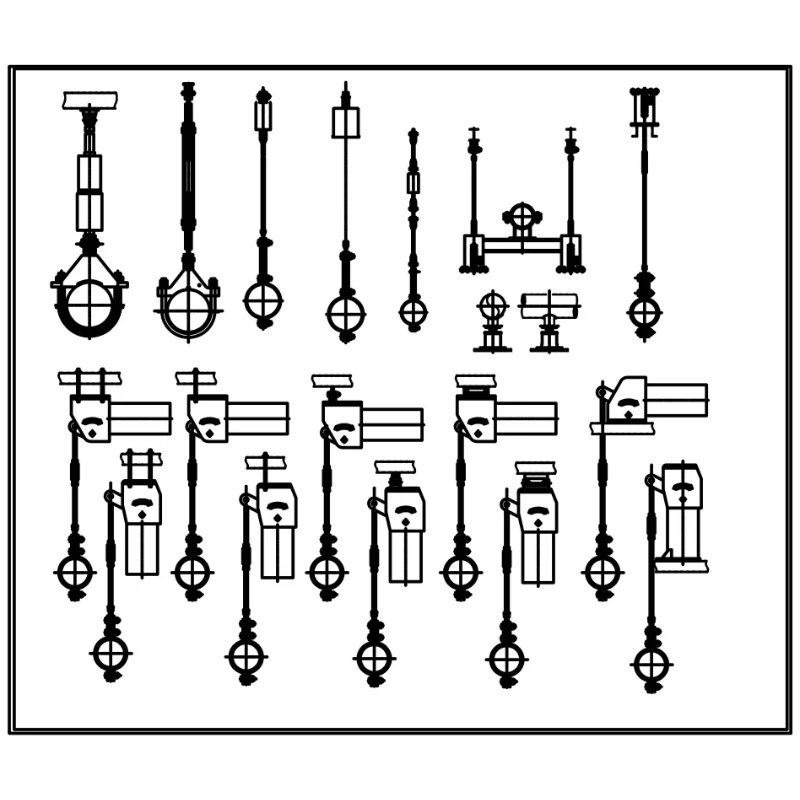

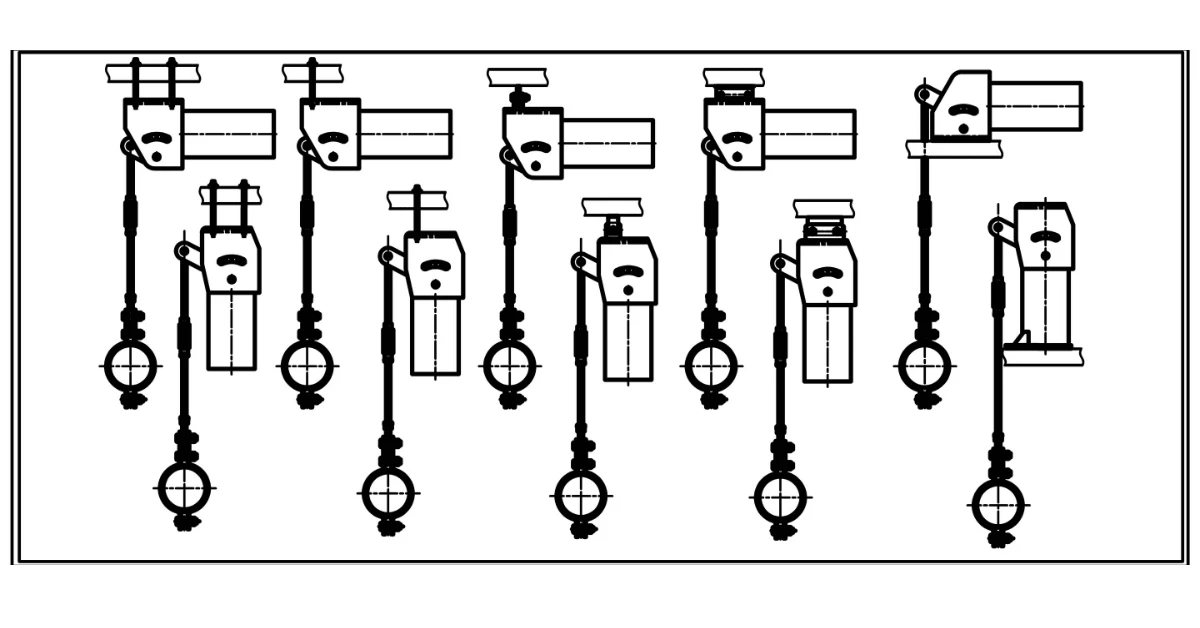

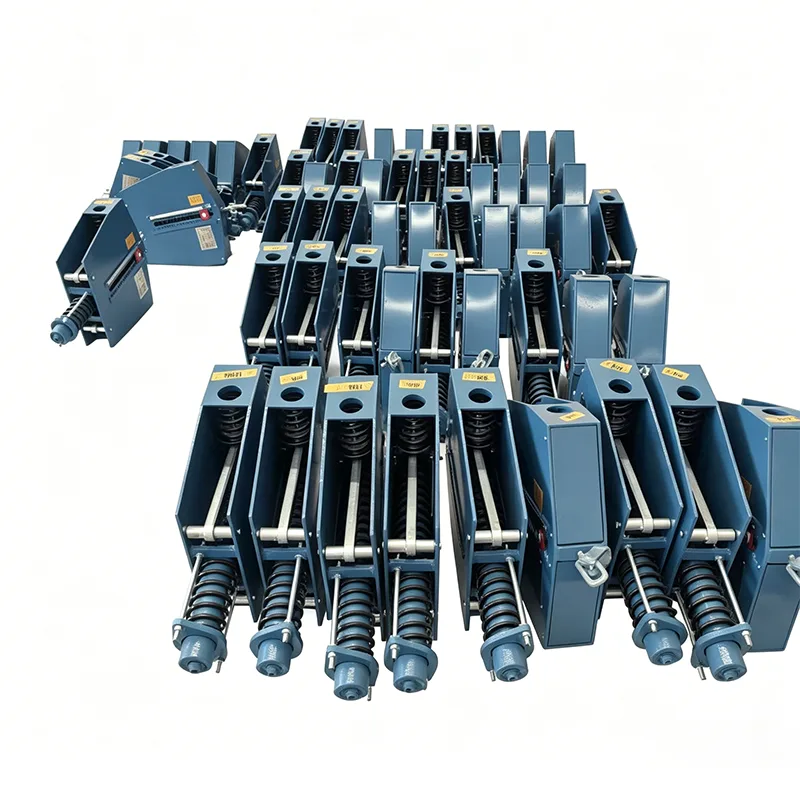

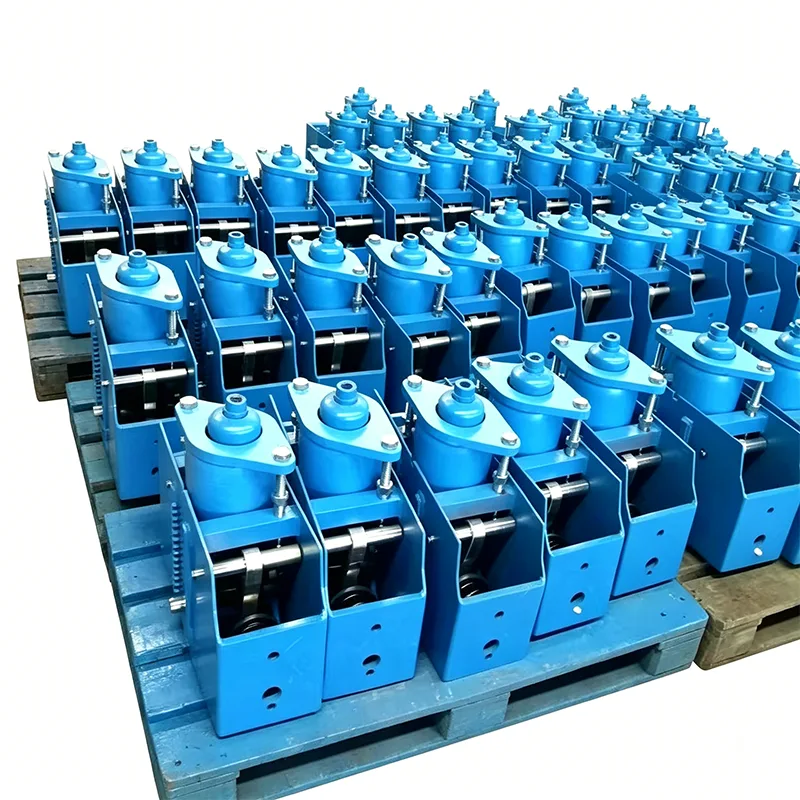

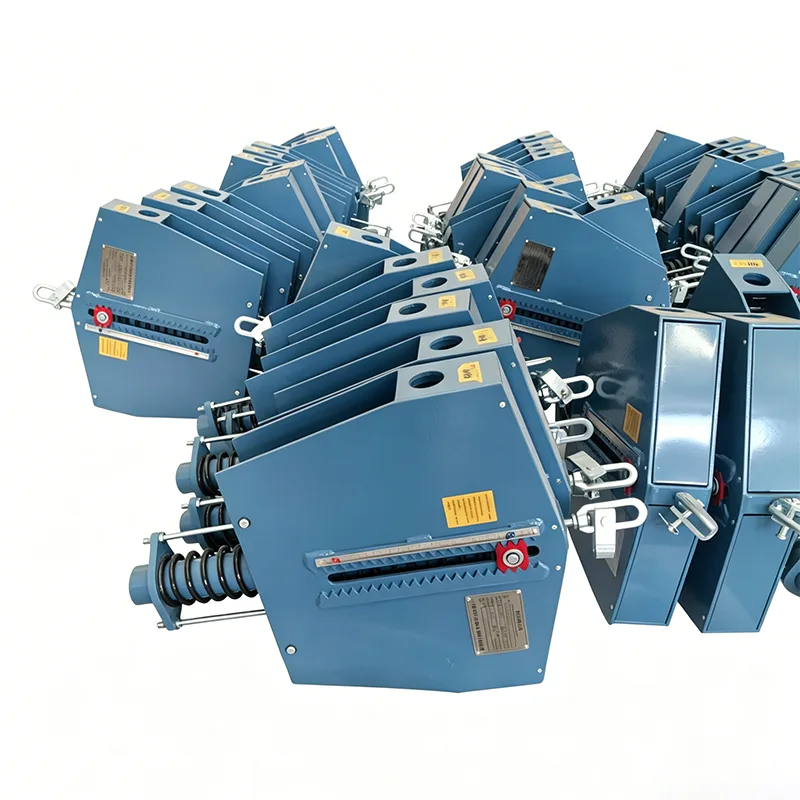

Mechanizm wewnątrz stałego wspornika sprężyny został zaprojektowany tak, aby zapewniać niemal płaską siłę podparcia w całym zakresie skoku. Gdy rura przesuwa się w górę lub w dół — czasem o 200 mm, czasem więcej — obciążenie punktu podparcia utrzymuje się w wąskim zakresie, zwykle ± 5% lub więcej. Osiąga się to poprzez układ dźwigni i cewki sprężyny, często z korbą dzwonową lub mechanizmem krzywkowym, w zależności od serii konstrukcyjnej. Produkujemy ramy zarówno poziome, jak i pionowe, a także możemy dopasować kopertę montażową i wymiarową tak, aby pasowała do istniejących rysunków podpór rurowych.
Stałe wsparcie sprężyny nigdy nie działa samo. Na przykład w linii parowej o wysokiej temperaturze zazwyczaj można zobaczyć współpracujący zespół sprężyny stałejbuty do rurktóre rozkładają obciążenie iwsporniki rurobsługujące utwierdzenie boczne. W liniach napowietrznych ten sam stały mechanizm sprężynowy jest często wbudowany w:wieszak wiosennykonfiguracja — sprężyna znajduje się w obudowie montowanej od góry, a drążek opadający łączy się z rurą znajdującą się poniżej. Gdy linia wymaga izolacji termicznej w punkcie podparcia, często łączymy stałą sprężynę z preizolowanym wspornikiem rury, aby zapewnić ciągłość izolacji i zapobiec utracie ciepła lub kondensacji na zacisku. Mimo że sama sprężyna jest komponentem o wysokich parametrach, cały system działa tylko wtedy, gdy sąsiednie podpory są odpowiednio zaprojektowane.
| Tabela specyfikacji wieszaków ze stałą sprężyną | Przykład |
| Model/seria | PH, LH, CA, CS, TH |
| Ładowność (operacyjna) | 0,1 kN - 500 kN |
| Całkowita podróż | 50 mm, 100 mm, 200 mm, 400 mm |
| Rzeczywista podróż | Do 600 mm |
| Odchylenie obciążenia (tolerancja) | ±5% (standard) / ±3% (wysoka prec.) |
| Pozycja montażowa | Poziomo/pionowo |
| Wykończenie obudowy | Cynkowane ogniowo / żywica epoksydowa |
| Temperatura pracy | -20°C do +80°C (otoczenie) |
| Materiał cewki sprężyny | 60Si2Mn / 50CrVA |
| Zakres regulacji obciążenia | ±10% (regulacja pola) |
ANSI/MSS SP-58 i SP-69 do projektowania i produkcji
ASME B31.3 do zastosowań w rurociągach procesowych
GB/T 17116
Produkowane również zgodnie z normami DIN, JIS lub arkuszami danych specyficznymi dla klienta
Nasz zakładowy system jakości posiada certyfikat ISO 9001:2015. Dostępna jest kontrola strony trzeciej pod kątem wymagań ASME, API lub PED.
P1: Skąd mam wiedzieć, czy naprawdę potrzebuję stałego wsparcia sprężynowego, czy wystarczy zmienne?
Sprawdź raport naprężenia rury. Jeśli dopuszczalna zmiana obciążenia w tym punkcie podparcia jest mniejsza niż 6-8% obciążenia gorącego, znajdujesz się na stałym obszarze wiosennym. Jeśli limit obciążenia dyszy na podłączonym sprzęcie jest bardzo mały, dzieje się to samo. W razie wątpliwości prześlij nam izometrię naprężeń, a my pomożemy Ci podjąć decyzję – bezpłatnie.
P2: Czy możesz dopasować wymiary istniejącego stałego wspornika sprężyny, który wymieniamy?
Tak, regularnie przeprowadzamy inżynierię wsteczną i budujemy zamienniki starzejących się jednostek. Prześlij nam stare dane z tabliczki znamionowej, wymiary gabarytowe oraz wymagania dotyczące obciążenia i podróży. Wyprodukujemy nową jednostkę, która będzie pasować do tego samego układu śrub i wysokości połączeń.
P3: Jaka jest największa stała podpora sprężynowa, jaką zbudowałeś?
Dostarczyliśmy jednostki o nośności ponad 40 ton i zakresie przesuwu 350 mm. Dotyczyły one grubych ścian głównych rurociągów parowych w elektrowni. W razie potrzeby możemy zastosować większe jednostki, ale w pewnym momencie warto przedyskutować, czy bardziej praktyczne byłoby zastosowanie kilku mniejszych jednostek lub inny układ podpór.
P4: Jak przetestować stałe wsparcie sprężyny przed wysyłką?
Montujemy urządzenie na ramie testowej, ustawiamy je na określone obciążenie i wielokrotnie wykonujemy pełny skok, rejestrując obciążenie w wielu pozycjach. Zmiana obciążenia musi mieścić się w gwarantowanym zakresie tolerancji, zazwyczaj ± 5%. Wykreślamy rzeczywistą krzywą obciążenia i ugięcia i uwzględniamy ją w raporcie z testu. Skala podróży jest skalibrowana i zamontowane są kołki blokujące na potrzeby transportu.
P5: Czy można je zbudować ze stali nierdzewnej do zastosowań morskich lub środowisk korozyjnych?
Tak. Zbudowaliśmy kompletne wsporniki sprężyn stałych ze stali nierdzewnej 304 i 316 dla platform morskich i przybrzeżnych terminali LNG. Oferujemy również specjalne systemy malarskie — powłoki morskie do zastosowań morskich, wysokotemperaturowe podkłady bogate w cynk — w zależności od środowiska instalacji.
P6: Jaki jest czas realizacji zamówienia na stałe wsparcie sprężynowe?
Niestandardowe zespoły sprężyn stałych są zwykle wysyłane w ciągu 35–45 dni od potwierdzenia zamówienia. Jeśli masz wiele jednostek o identycznych parametrach projektowych, możemy wyprodukować wsadowo i skrócić harmonogram. Awaryjna wymiana pojedynczej uszkodzonej jednostki może czasami zostać skrócona do 20–25 dni — porozmawiaj z nami o swoim harmonogramie.
Podpory sprężyn stałych opuszczają naszą fabrykę z pakietem dokumentacji obejmującym:
Raport z testu obciążenia z rzeczywistą krzywą obciążenia i ugięcia
Raport z kontroli wymiarowej
Certyfikaty materiałowe (EN 10204 3.1)
Zapisy dotyczące kwalifikacji technologii spawania (jeśli dotyczy)
Instrukcje instalacji i konserwacji
Zdjęcia gotowego urządzenia z widocznym numerem seryjnym
Możemy również zorganizować niezależną kontrolę strony trzeciej podczas testów. Firmy SGS, BV i TÜV były świadkami testów w naszym zakładzie w Yangzhou.
Nie ma dwóch identycznych zastosowań sprężyn stałych. Na przestrzeni lat dostosowaliśmy:
Orientacja ramy (montaż na podłodze, montaż na ścianie, zawieszenie na suficie, odwrócona)
Niestandardowe długości przesuwu i stopnie obciążenia
Konstrukcje z podwójną sprężyną do bardzo dużych obciążeń w kompaktowej ramie
Wbudowane tłumienie hydrauliczne do zastosowań w miejscach o dużym natężeniu sejsmicznym lub wibracjach
Wskaźnik położenia z możliwością zdalnego odczytu
Sprężyny wysokotemperaturowe do rurociągów parowych pracujących w temperaturze powyżej 450°C
Podajesz obciążenia rurociągów i ograniczenia przestrzenne, a my zaprojektujemy stałe wsparcie sprężyny, które można łatwo wkręcić.
Kilka praktycznych wskazówek, których nauczyliśmy się z projektów na całym świecie:
Jeśli określasz stałe podparcie sprężyny, sprawdź także stal nośną. Sam zespół sprężyn stałych może być ciężki – czasami ponad tonę – a belka konstrukcyjna, na której jest osadzona, musi wytrzymać to oraz obciążenie rury.
Zawsze określaj kołki blokujące do wysyłki. Bez nich sprężyna może się poruszać podczas transportu, a waga może się przesunąć. Nasze kołki są pomalowane na jaskrawoczerwony kolor, aby ekipa montażowa nie mogła ich przeoczyć podczas montażu.
Jeśli urządzenie będzie instalowane na zewnątrz, w zapylonym lub piaszczystym środowisku, należy rozważyć zastosowanie uszczelnionych tulei obrotowych lub złączek smarowych. Brud w mechanizmie dźwigni to jedna z niewielu rzeczy, które mogą powodować ciągłe zawieszanie się sprężyny.
W przypadku zleceń zastępczych przed rozpoczęciem produkcji należy sprawdzić istniejący kierunek podróży i dostępną przestrzeń. Widzieliśmy przypadki, gdy oryginalne urządzenie było wciśnięte w ciasny róg, a nowe wymagało nieco innej ramy, aby je zmieścić.
Stałe wsporniki sprężynowe to precyzyjny koniec świata wsporników rur. Nie można sobie pozwolić na to, żeby któryś miał gorszą wydajność, bo podłączony sprzęt to zazwyczaj najdroższa rzecz na działce. Budujemy te jednostki ze świadomością, że ktoś je uruchomi o 3 w nocy podczas rozruchu zakładu i muszą zadziałać za pierwszym razem.
Nasze stałe wsporniki sprężyn działają dziś w blokach energetycznych cyklu kombinowanego, rafineriach ropy naftowej, liniach hartowania krakera etylenu i rurociągach chłodni LNG. Każdy z nich został wyprodukowany w naszej własnej fabryce w Yangzhou, przetestowany przez nasz zespół pod obciążeniem i dostarczony z pełną dokumentacją. Nie przepakowujemy cudzego produktu – robimy go sami.
Jeśli Twój projekt obejmuje stałe podpory sprężynowe, wieszaki sprężynowe lub preizolowane podstawki rurowe, prześlij nam swoją listę wsparcia lub załaduj dane. Opracujemy ofertę cenową bezpośrednio z fabryki, wraz z arkuszem danych dotyczących wyboru i harmonogramem dostaw. Możesz także odwiedzić naszą linię produkcyjną i zobaczyć, jak budujemy i testujemy te jednostki, zanim opuszczą sklep.
