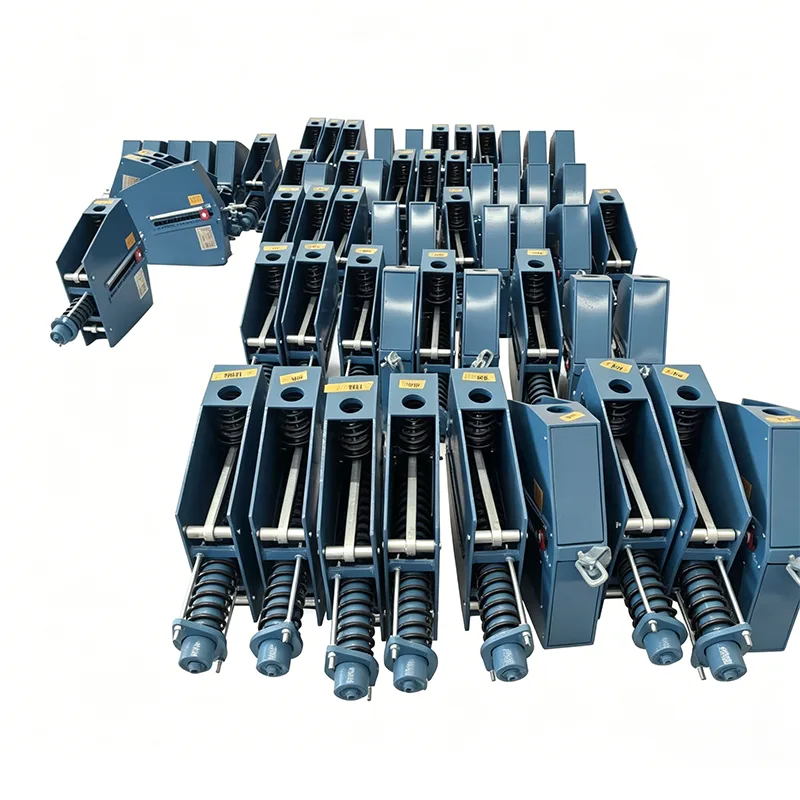

Wytrzymałe, stałe wsparcie sprężyny

Gdy obciążenie pojedynczego rurociągu przekracza 300 kN, a przemieszczenie termiczne przekracza 200 mm, zwykłe podpory sprężyn stałych są podatne na odkształcenia konstrukcyjne, pękanie korbowodu, utratę precyzji stałej siły i inne awarie. Tego typu awarie prowadzą do przekroczenia dopuszczalnych wartości stężeń naprężeń w rurociągach, powodując rozerwanie króćców urządzeń, wyciek medium, a nawet nieplanowane przestoje całej instalacji. Pojedynczy przypadek wyłączenia może spowodować straty rzędu dziesiątek milionów RMB.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Podpora ze stałą sprężyną o dużej wytrzymałości to specjalny sprzęt pomocniczy o dużej wytrzymałości, opracowany w celu sprostania wyzwaniom w tych ekstremalnych warunkach pracy. Został specjalnie zaprojektowany do dużych systemów rurociągów o obciążeniach powyżej 500 kN i przemieszczeniach w granicach 400 mm.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze stałą sprężyną	Przykład
Model/seria	PH, LH, CA, CS, TH
Nośność (operacyjna)	0,1 kN - 500 kN
Całkowita podróż	50 mm, 100 mm, 200 mm, 400 mm
Rzeczywista podróż	Do 600 mm
Odchylenie obciążenia (tolerancja)	±5% (standard) / ±3% (wysoka prec.)
Pozycja montażowa	Poziomo/pionowo
Wykończenie obudowy	Cynkowane ogniowo / żywica epoksydowa
Temperatura pracy	-20°C do +80°C (otoczenie)
Materiał cewki sprężyny	60Si2Mn / 50CrVA
Zakres regulacji obciążenia	±10% (regulacja pola)

Definicja produktu i podstawowa filozofia projektowania

Podpora sprężynowa o dużej wytrzymałości to wytrzymałe urządzenie podtrzymujące rurociąg, które zapewnia stałą siłę podpierającą w całym zakresie skoku za pomocą precyzyjnego mechanizmu równoważącego moment.

Firma Yangzhou Tianshun Pipeline rozpoczęła badania i rozwój tej linii produktów w 2015 roku, inwestując łącznie 12 milionów RMB w dedykowany sprzęt produkcyjny i obiekty badawcze. Obecnie stworzono kompletne portfolio produktów o maksymalnej nośności 2000 kN i maksymalnej wyporności 600 mm, plasujące się na wiodącym poziomie krajowym.

Nasza podstawowa filozofia projektowania koncentruje się na bezpieczeństwie nadmiarowym: wszystkie krytyczne komponenty zostały zaprojektowane z uwzględnieniem współczynników bezpieczeństwa wyższych niż standardy branżowe, aby zapewnić wystarczające marginesy bezpieczeństwa nawet w ekstremalnych warunkach pracy. Tymczasem optymalizacja strukturalna minimalizuje całkowity rozmiar i wagę bez uszczerbku dla wytrzymałości konstrukcyjnej, zmniejszając koszty instalacji i transportu.

Szczegółowy podział redundancji

1. Redundancja ramy głównej: wykonana z integralnie spawanych płyt stalowych o grubości 20–50 mm, wyposażonych w podłużne i poprzeczne usztywnienia, podnoszących ogólną sztywność o ponad 60%.

2. Redundancja systemu sprężyn: równoległy układ wielu sprężyn zapewnia, że ​​pozostałe sprężyny mogą w pełni wytrzymać obciążenia rurociągu, nawet w przypadku awarii jednej sprężyny.

3. Redundancja mechanizmu przeniesienia napędu: Zsynchronizowane podwójne korbowody eliminują ryzyko zapadnięcia się podpory wynikające z pęknięcia pojedynczego korbowodu.

Tabela specyfikacji standardowej pełnej serii

Dostępnych jest sześć standardowych serii podpór ze stałymi sprężynami o dużej wytrzymałości, odpowiednich do większości scenariuszy zastosowań przemysłowych o dużej wytrzymałości:

Seria modeli	Zakres obciążenia znamionowego (kN)	Znamionowy zakres przemieszczenia (mm)	Zakres temperatury roboczej (℃)	Obowiązująca norma
HD-500	300–500	200, 300	-40 ~ +450	GB/T 17116.2
HD-800	500–800	200, 300, 400	-40 ~ +450	GB/T 17116.2
HD-1200	800–1200	300, 400	-40 ~ +550	ANSI/ASME B31.1
HD-1600	1200–1600	300, 400, 500	-40 ~ +550	ANSI/ASME B31.1
HD-2000	1600–2000	400, 500, 600	-196 ~ +550	APIRP551

Niestandardowe gatunki materiałów i dostosowane projekty są oferowane na życzenie klienta dla wszystkich modeli.



System weryfikacji niezawodności w całym cyklu życia

Wdrożono rygorystyczny, kompleksowy system weryfikacji, aby zagwarantować niezawodne działanie w ekstremalnych warunkach. Każdy wspornik ze stałą sprężyną o dużej wytrzymałości przechodzi pięć obowiązkowych procedur kontrolnych:

Przedmiot kontroli	Norma inspekcji	Częstotliwość kontroli	Kryterium kwalifikacyjne
Test fizyczny i chemiczny surowca	GB/T 228, GB/T 229	100% na partię	Zgodny ze standardami specyfikacji materiałów
Badania nieniszczące spoin (NDT)	GB/T 11345	100%	Bez pęknięć, porowatości i wtrąceń żużla
Test kalibracyjny obciążenia sprężyny	GB/T 1239.2	100%	Tolerancja obciążenia ≤ ±3%
Test stałej siły pełnego skoku	GB/T 17116.2	100%	Stopień wahań obciążenia ≤ 5%
Test wytrzymałości zmęczeniowej	GB/T 16947	Pobieranie próbek na partię	Brak awarii po 150 000 cykli

Wszystkie zapisy z inspekcji są archiwizowane przez minimalny okres przechowywania wynoszący 15 lat i są dostępne dla klientów w każdej chwili. Nasze laboratorium badawcze posiada akredytację CNAS, zapewniającą uznawane na całym świecie wyniki testów.

Globalne osiągnięcia w zakresie projektów porównawczych

Według stanu na maj 2026 r. nasze wytrzymałe podpory sprężynowe o dużej wytrzymałości zostały wdrożone w 120 dużych projektach przemysłowych na całym świecie, w tym:

▶  Kompleks rafinacji i integracji chemicznej o wydajności 10 milionów ton rocznie: dostarczono 320 zestawów podpór HD-800 i HD-1200

▶  Elektrownia jądrowa o mocy miliona kilowatów: dostarczono 156 zestawów wytrzymałych wsporników sprężyn stałych klasy bezpieczeństwa nuklearnego

▶  Terminal odbiorczy LNG o przepustowości 20 milionów ton rocznie: dostarczonych 89 zestawów dedykowanych, wytrzymałych, stałych wsporników sprężynowych przeznaczonych do niskich temperatur

▶ Elektrociepłownia o mocy 3000 MW: dostarczono 245 zestawów wytrzymałych podpór do głównych rurociągów parowych

Sprawdzona wydajność w tych przełomowych projektach potwierdza wyjątkową niezawodność i stabilność, jednocześnie wyposażając nas w rozległe doświadczenie inżynieryjne w projektowaniu systemów podpór rurociągów o dużej wytrzymałości.

Dostawa dostosowana do projektu i ekskluzywne usługi

Do projektów na dużą skalę dostarczane są niestandardowe pakiety dostaw dla wytrzymałych podpór ze stałymi sprężynami:

1. Dedykowany zespół projektowy: Do każdego większego projektu przydzielany jest dedykowany kierownik projektu, inżynier techniczny i inżynier jakości, którzy nadzorują postęp w pełnym cyklu.

2. Wysyłka etapowa: Dostawa partiami dostosowana do harmonogramów budowy w celu zmniejszenia obciążeń związanych z magazynowaniem na miejscu.

3. Usługa odbioru na miejscu: Inżynierowie wysłani w celu przeprowadzenia odbioru produktu i wskazówek dotyczących instalacji na miejscu.

4. Pomoc techniczna na miejscu w trybie gotowości: Pomoc techniczna na miejscu dostępna w szczytowych fazach instalacji.

5.Długoterminowa usługa uzupełniająca: Coroczne audyty stanu operacyjnego po uruchomieniu z zaleceniami profesjonalnej konserwacji.

Zapewniamy 18-miesięczny okres gwarancji, o 6 miesięcy dłuższy niż średnia w branży. W przypadku wad jakościowych powstałych w ramach gwarancji gwarantujemy 48-godzinny czas reakcji i rozwiązywanie problemów na miejscu w ciągu 72 godzin.

Często zadawane pytania (FAQ)

P: Jakie jest maksymalne osiągalne obciążenie i przemieszczenie dla wytrzymałych podpór ze stałymi sprężynami?

Odp.: Modele standardowe osiągają maksymalne obciążenie 2000 kN i maksymalne przemieszczenie 600 mm. Dostępne są konstrukcje na zamówienie dla bardzo dużych wymagań, wytrzymujące obciążenie do 3000 kN i przemieszczenie 800 mm.

P: Czy produkty nadają się do pracy w niskich temperaturach?

O: Tak. W specjalnych wariantach niskotemperaturowych zastosowano stal nierdzewną 304 lub 316L, sprawdzoną na podstawie testów udarności w niskiej temperaturze i mogą one pracować stabilnie w temperaturze -196℃ w przypadku rurociągów LNG, etylenu i innych kriogenicznych systemów rurociągów.

P: Jakie są standardowe czasy realizacji?

Odp.: Modele standardowe mają czas realizacji wynoszący 45–60 dni; niestandardowe jednostki zajmują 60–90 dni w zależności od złożoności. W przypadku pilnych projektów dostępna jest produkcja pilna, z najkrótszym czasem realizacji wynoszącym 30 dni.

Każdy produkt przed wysyłką jest poddawany kompleksowym testom wewnętrznym

Przed wysyłką każdy produkt przechodzi pełny, wewnętrzny proces testowania. Proces ten obejmuje kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT, jeśli ma to zastosowanie, badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Wyjaśnienie dotyczące akredytacji strony trzeciej

Testy wewnętrzne to nie to samo, co testy przeprowadzane przez strony trzecie akredytowane przez ILAC. Jeśli wymagane są badania w obecności osób trzecich lub badania laboratoryjne, można je zapewnić jako oddzielną usługę opcjonalną.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Usługa ta obejmuje analizę składu chemicznego, próbę rozciągania, próbę udarności Charpy'ego w niskiej temperaturze oraz badanie twardości.

2. Spawaj NDT

Dostępne metody obejmują badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Uwzględniono krzywe obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze wyróżniające zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Więcej niż standardowy dostawca krajowy

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają jedynie sam produkt, do każdego zespołu sprężyny dostarczamy krzywą przemieszczenia obciążenia. Pomagamy także w organizacji zewnętrznych testów SGS i inspekcji z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.
