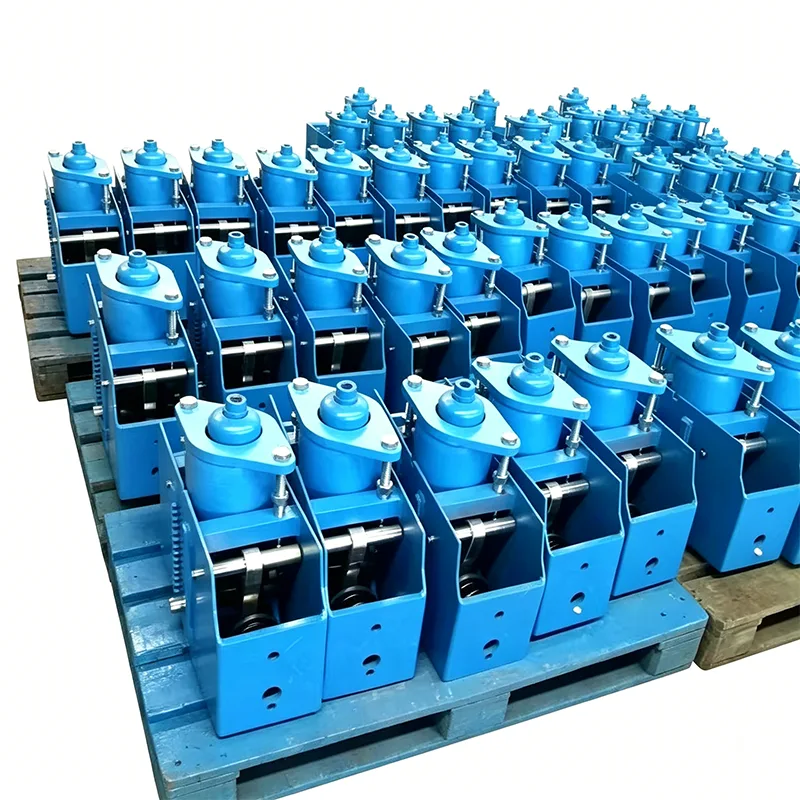

Firma Yangzhou Tianshun Pipeline Technology Co., Ltd., założona w 2012 roku, od 14 lat koncentruje się na produkcji produktów do obsługi rurociągów, obsługując ponad 40 krajów na całym świecie. Stałe podparcie sprężynowe to produkt specjalnie zaprojektowany do warunków pracy, w których nie ma przestrzeni do podnoszenia nad rurociągiem i wymagane jest podparcie dolne. Umieszcza się go na stalowych belkach, fundamentach betonowych lub platformach wsporczych poprzez podstawę, zapewniając stałą siłę podparcia rurociągów skierowaną ku górze i doskonale rozwiązując problem kompensacji przemieszczenia rurociągu w scenariuszach o ograniczonej przestrzeni.
W praktyce inżynieryjnej w wielu rurociągach nie można zastosować rozwiązań zawieszenia górnego i należy zastosować podporę dolną:
▶ Rurociągi w dolnej warstwie w chodnikach: brak dostępnych belek konstrukcji stalowej do zawieszenia nad rurociągami w najniższej warstwie
▶ Rurociągi na górze sprzętu: Rurociągi umieszczone bezpośrednio nad sprzętem, bez punktów podnoszenia powyżej
▶ Rurociągi w wykopach betonowych: Rurociągi w rowach rurowych z wąską górną przestrzenią
▶ Rurociągi o dużych średnicach: Rurociągi powyżej DN800, zbyt długie pręty zawieszenia są podatne na niestabilność
▶ Rurociągi wrażliwe na wibracje: Rurociągi wlotowe i wylotowe pomp, podpora dolna ma lepszą stabilność niż zawieszenie
▶ Projekty modernizacyjne: w istniejących konstrukcjach stalowych nie można dodawać nowych punktów podnoszenia, dostępne jest jedynie wsparcie z fundamentów
W tych scenariuszach stałe podparcie sprężynowe jest jedynym możliwym rozwiązaniem w postaci stałego wsparcia siłowego.
| Tabela specyfikacji wieszaków ze stałą sprężyną | Przykład |
| Model/seria | PH, LH, CA, CS, TH |
| Nośność (operacyjna) | 0,1 kN - 500 kN |
| Całkowita podróż | 50 mm, 100 mm, 200 mm, 400 mm |
| Rzeczywista podróż | Do 600 mm |
| Odchylenie obciążenia (tolerancja) | ±5% (standard) / ±3% (wysoka prec.) |
| Pozycja montażowa | Poziomo/pionowo |
| Wykończenie obudowy | Cynkowane ogniowo / żywica epoksydowa |
| Temperatura pracy | -20°C do +80°C (otoczenie) |
| Materiał cewki sprężyny | 60Si2Mn / 50CrVA |
| Zakres regulacji obciążenia | ±10% (regulacja pola) |
|
Wymiar porównawczy |

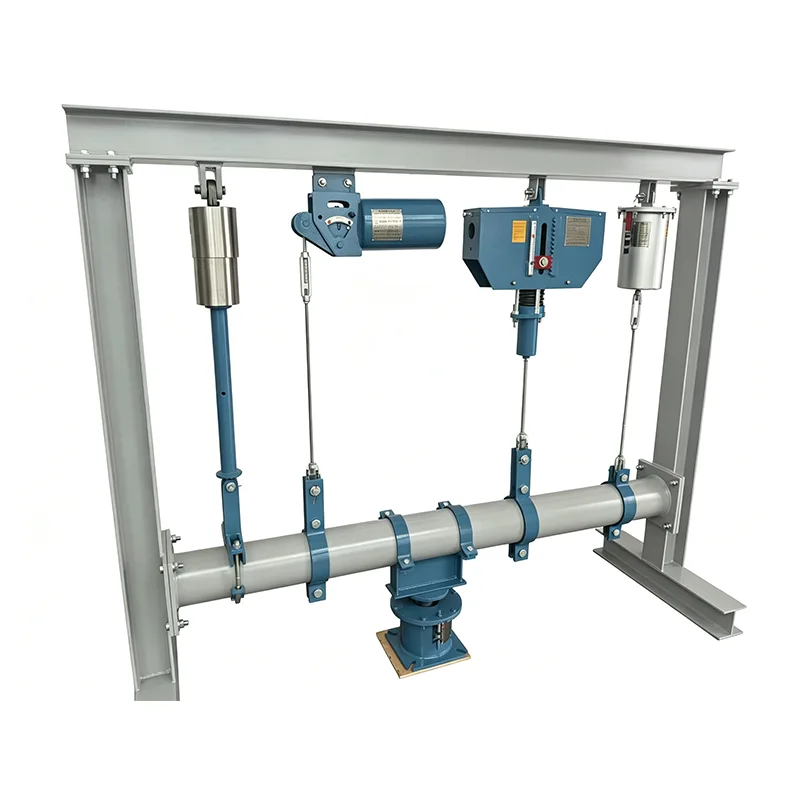

Stałe, stałe wsparcie sprężyny |
Wieszak sprężynowy o stałej sile typu zawieszenia |
|
Metoda instalacji |
Korzenie od dołu, wsparcie od góry |
Ukorzenienie u góry, zawieszenie w dół |
|
Zapotrzebowanie na miejsce |
Wymaga dolnej platformy wspierającej |
Wymaga górnej belki konstrukcji stalowej |
|
Całkowita wysokość |
Niski (300-600mm) |
Wysoka (800-1500 mm łącznie z drążkiem zawieszenia) |
|
Stabilność boczna |
Dobra, szeroka podstawa, przeciwprzemieszczenie boczne |
Przeciętny, długi drążek zawieszenia ze skłonnością do wahań |
|
Działanie antywibracyjne |
Doskonałe, bezpośrednie wsparcie bez drgań |
Przeciętny drążek zawieszenia ze skłonnością do rezonansu |
|
Trudność instalacji |
Proste, bezpośrednio umieszczone i wypoziomowane |
Złożone, wymaga operacji na dużej wysokości w celu wyregulowania drążka zawieszenia |
|
Dostępność konserwacji |
Dobry, obsługiwany na ziemi lub platformie |
Słaby, wymaga operacji na dużych wysokościach |
|
Przeniesienie obciążenia |
Bezpośrednio przeniesiony na niższą konstrukcję |
Przenoszony przez drążek zawieszenia i konstrukcję stalową |
|
Odpowiednia średnica rury |
Wszystkie średnice rur, szczególnie odpowiednie do dużych średnic |
Małe i średnie średnice, zbyt długi pręt dla dużych średnic |
|
Obowiązujący kierunek przemieszczenia |
Głównie przesunięcie w górę |
Głównie przesunięcie w dół |
Stałe podparcie sprężynowe przyjmuje pionową konstrukcję skrzynkową, składającą się głównie z następujących części:
Płyta podstawy: Szeroka płyta dolna rozkłada obciążenie i zapewnia stabilność
Skrzynka sprężynowa: Wbudowany mechanizm sprężynowy o stałej sile, ustawiony pionowo
Górna płyta podporowa: połączona ze wspornikiem rury rurociągu, wysokość można precyzyjnie regulować
Wskaźnik przemieszczenia: Wizualny z boku dla łatwej obserwacji
Urządzenie blokujące: Blokuje sprężynę podczas transportu i montażu
Pionowy układ sprężyn, wysokość całkowita o 40% niższa niż w przypadku zawieszenia o tej samej specyfikacji
Nadaje się do pomieszczeń o ograniczonej wysokości podłogi, takich jak rowy rurowe i pomieszczenia sprzętowe
Krótsze specyfikacje można dostosować do specjalnych warunków pracy
Powierzchnia podstawy 3 razy większa niż w przypadku zawieszenia, nisko położony środek ciężkości
Niełatwo przewrócić się pod wpływem poziomego nacisku rurociągu
Brak problemów z kołysaniem drążka zawieszenia w warunkach pracy z wibracjami
Instalacja naziemna, nie wymaga pracy na dużych wysokościach
Umieścić bezpośrednio na fundamencie, zamocować po wypoziomowaniu
Śruba regulacyjna na górze, obsługiwana stojąc na podłożu
Nie ma potrzeby demontażu rurociągów w celu konserwacji i wymiany, można bezpośrednio wyciągnąć zespół sprężyny
Szczególnie nadaje się do warunków pracy z przemieszczeniem termicznym rurociągów w górę
Możliwość dostosowania również do przemieszczenia w dół, wystarczy zamontować w odwrotnej kolejności
Przemieszczenie boczne nie wpływa na działanie stałej siły
|
Scenariusz zastosowania |
Charakterystyka warunków pracy |
Dlaczego warto wybrać typ stojący |
|
Rurociągi w dolnej warstwie w chodnikach rurowych |
Rurociągi o najniższej warstwie, powyżej brak belek stalowych |
Może wspierać się tylko w górę od podłogi galerii rur |
|
Rurociągi wlotowe i wylotowe pomp |
Duże wibracje, wrażliwe na ciąg |
Stabilne podparcie dolne, ogranicza przenoszenie drgań |
|
Rurociągi na górze wymienników ciepła |
Umieszczone nad obudową wyposażenia |
Brak punktów podnoszenia na górze urządzenia, bezpośrednie wsparcie |
|
Rurociągi w wykopach rurowych |
Rowy betonowe, wąska przestrzeń |
Za mało miejsca na górze, zawieszenie niemożliwe |
|
Rurociągi parowe o dużej średnicy |
Powyżej DN800, duża waga |
Zbyt długi drążek zawieszenia podatny na niestabilność |
|
Rurociągi projektu modernizacji |
W istniejących konstrukcjach stalowych nie można wiercić otworów |
Do podparcia użyj istniejącego fundamentu betonowego |
|
Rurociągi kompresorowe |
Wibracje spowodowane przepływem pulsacyjnym |
Sztywne podparcie + stała kompensacja siły, dobry efekt tłumienia drgań |
1. Sprawdź, czy model produktu jest zgodny z rysunkami projektowymi
2. Sprawdź, czy urządzenie blokujące jest nienaruszone i czy podczas transportu nie występują luzy
3. Sprawdź płaskość podłoża, korektę należy wykonać w przypadku odkształcenia przekraczającego 2mm
1. Poziomowanie fundamentu: Błąd wypoziomowania powierzchni fundamentu nośnego ≤2 mm/m
2. Umiejscowienie i mocowanie: Umieść stały wspornik sprężynowy w odpowiednim miejscu, przyspawaj lub przykręć podstawę do fundamentu
3.Podłączenie rurociągu: Podporę rury rurociągu połączyć z górną płytą wspornika, zachowując wyporność w stanie zimnym
4. Ustawienie obciążenia: Wyregulować górną śrubę zgodnie z wymaganiami projektowymi, ustawić płytkę wskaźnika w pozycji zimnej
5. Odblokuj: Po montażu usuń śruby zabezpieczające podczas transportu
6. Kontrola i potwierdzenie: Sprawdź, czy wskaźnik może się swobodnie poruszać bez zacinania się
|
Problem na miejscu |
Analiza przyczyn |
Rozwiązanie |
|
Wskaźnik nie porusza się |
Śruby zabezpieczające nie zostały usunięte |
Usuń wszystkie śruby zabezpieczające |
|
Duże odchylenie obciążenia |
Rzeczywisty ciężar rurociągu niezgodny z projektem |
Dostosuj górną śrubę regulacyjną |
|
Potrząsanie bazą |
Nierówny fundament |
Dodaj podkładki regulacyjne na dole w celu wypoziomowania |
|
Uchylenie górnej płyty |
Mimośród rurociągu |
Wyregulować wspornik rury w celu wycentrowania |
Wszystkie materiały stalowe pochodzące ze zwykłych hut, posiadające atesty materiałowe
100% badanie twardości stali sprężynowej, odrzucone materiały niekwalifikowane
Materiały spawalnicze suszone zgodnie ze specyfikacjami, odpowiednio do wytrzymałości metalu nieszlachetnego
Cięcie i wykrawanie CNC, dokładność wymiarowa ±1mm
Spawanie wykorzystuje spawanie w osłonie gazu CO2, spawacze posiadają certyfikaty
Wiosenna obróbka cieplna wykorzystuje piec próżniowy, jednorodność twardości ± HRC2
Trzy próby pełnego skoku po całkowitym złożeniu maszyny
Każdy stały wspornik sprężynowy wykonuje przed dostawą następujące czynności:
Kontrola wyglądu i wymiarów
Test obciążenia przy pełnym skoku, zapisz 10 punktów pomiarowych
Obliczenie stałości, upewnij się, że ≤±5%
Test działania urządzenia blokującego
Kalibracja wskaźnika przemieszczenia
Wykrywanie grubości powłoki antykorozyjnej
▶ Wsparcie przy wyborze: Zapewnij weryfikację przestrzeni instalacyjnej, aby potwierdzić wykonalność rozwiązania typu stojącego
▶ Usługa niestandardowa: niestandardowa wysokość specjalna i specjalny rozmiar podstawy w zależności od dostępnej przestrzeni
▶ Wskazówki dotyczące instalacji: zapewnij szczegółową instrukcję instalacji, wytyczne na miejscu dostępne w przypadku dużych projektów
▶ Cykl dostawy: 7-10 dni dla modeli konwencjonalnych, 15-20 dni dla produktów niestandardowych
▶ Gwarancja jakości: 2-letnia gwarancja na produkt, dożywotnia pomoc techniczna
▶ Dostawa części zamiennych: popularne modele zespołów sprężyn w magazynie, dostarczane w ciągu 48 godzin
Stałe podparcie sprężynowe to niezawodne rozwiązanie do podparcia rurociągu o stałej sile w warunkach pracy o ograniczonej przestrzeni. W ciągu ostatnich 14 lat rozwiązaliśmy problem braku możliwości wdrożenia rozwiązań zawieszeń w setkach projektów na całym świecie, a nasze produkty działają stabilnie i cieszą się uznaniem klientów.
