Zmienne wsparcie sprężyny typu F
  • Zmienne wsparcie sprężyny typu FZmienne wsparcie sprężyny typu F
  • Zmienne wsparcie sprężyny typu FZmienne wsparcie sprężyny typu F
  • Zmienne wsparcie sprężyny typu FZmienne wsparcie sprężyny typu F

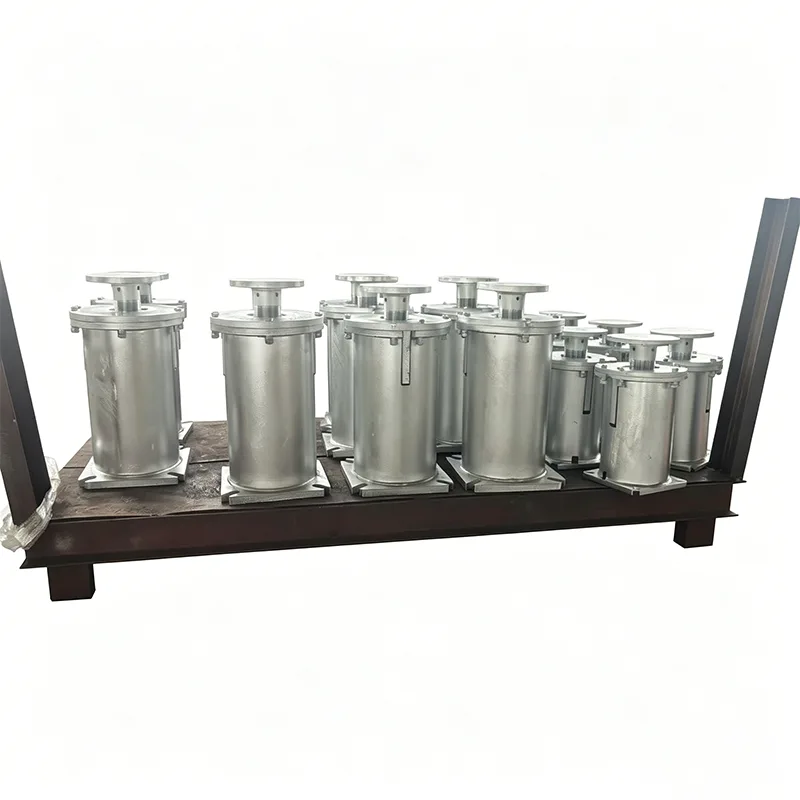

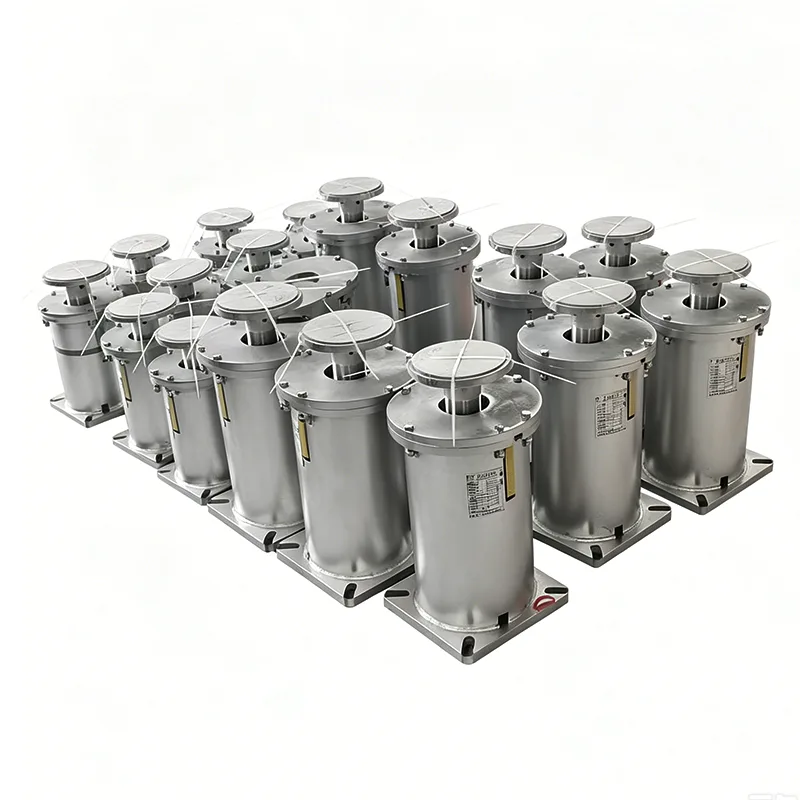

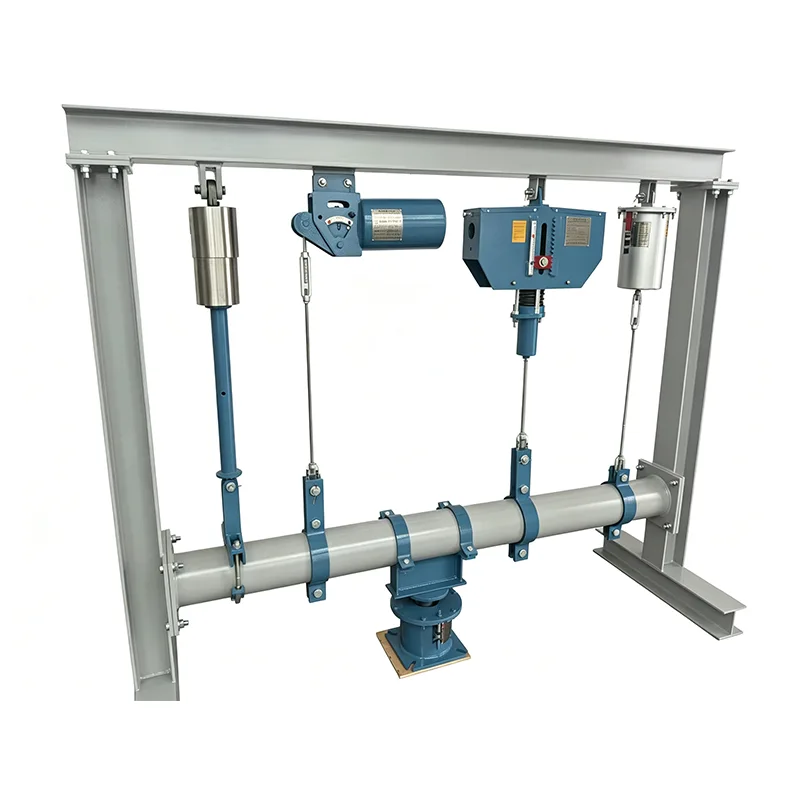

Zmienne wsparcie sprężyny typu F

Tianshun produkuje standardowe produkty do mocowania rurociągów z 14-letnim doświadczeniem w tworzeniu rozwiązań zgodnych z HG/T 20644. Jako doświadczony producent produkujemy podpory o zmiennej sprężynie typu F przeznaczone do podparcia rurociągów dennych z fundamentów lub platform. Ten niezawodny dostawca dostarcza standardowe produkty modułowe z ustawieniami fabrycznymi zapewniającymi łatwą instalację i ekonomiczną eksploatację.

Firma Yangzhou Tianshun Pipeline Technology Co., Ltd., założona w 2012 roku, produkuje pełną gamę produktów w ścisłej zgodności z normą HG/T 20644 Zmienne wsporniki i wieszaki sprężynowe. Podpora ze zmiennymi sprężynami typu F to podstawowy produkt podporowy w serii standardowej, specjalnie zaprojektowany do dolnego podparcia rurociągów. Jest szeroko stosowany w systemach rurociągów o małej i średniej wydajności w energetyce, petrochemii, metalurgii i innych gałęziach przemysłu i jest jednym z najczęściej stosowanych modeli sprężyn o zmiennej charakterystyce w inżynierii.

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.



Performance Test Report for Variable-Rate Springs

Variable Spring Hanger

Variable Spring Hanger

Dane techniczne produktu

Tabela specyfikacji wieszaków ze zmiennymi sprężynami Przykład
Typ wieszaka/konfiguracja Typ A, B, C, D, E, F, G
Rozmiar sprężyny / nr Nr 0 - Nr 22
Zakres podróży 30 mm, 60 mm, 90 mm, 120 mm 180 mm
Obciążenie operacyjne 0,2 kN - 400 kN
Zainstalowane obciążenie (obciążenie zimne) kN/kgf
Obciążenie robocze (obciążenie gorące) kN/kgf
Kierunek ruchu W górę/w dół
Zmienność (%) ≤ 25% (standardowo)
Obróbka powierzchniowa Ocynkowane ogniowo/malowane
Materiał obudowy Stal węglowa (Q235/Q355)




Struktura i cechy produktu typu F

Podpora o zmiennej sprężynie typu F przyjmuje pionową konstrukcję skrzynkową złożoną z następujących części:

▶  Płyta podstawy: szeroka płyta podstawy nośnej, połączona z fundamentem

▶ Cylinder sprężynowy: Wbudowana cylindryczna spiralna sprężyna dociskowa

▶  Płyta górna: Płyta obciążająca, połączona ze wspornikiem rury

▶  Płytka wskaźnika przemieszczenia: oznaczona pozycjami stanu zimnego i gorącego

▶  Śruba blokująca: zablokowana na czas transportu i instalacji

▶  Śruba regulacji wysokości: precyzyjna regulacja obciążenia na miejscu


Podstawowe cechy konstrukcyjne

Standardowa konstrukcja modułowa

W pełni zgodne z normą HG/T 20644, zamienne z produktami innych producentów

Znormalizowane serie obciążeń i przemieszczeń, wygodne przy wyborze instytutu projektowego

Ujednolicone wymiary montażowe, wygodne w przypadku zamówień inżynieryjnych


Ustawienie fabryczne

Sprężyna wstępnie ściśnięta zgodnie z obciążeniem obliczeniowym, zablokowana w stanie zimnym

Aby móc korzystać z urządzenia, wystarczy usunąć śruby zabezpieczające po instalacji na miejscu

Nie ma potrzeby regulacji naciągu sprężyny na miejscu


Zwarta konstrukcja

Pionowa konstrukcja, mała powierzchnia podłogi

Całkowita wysokość 200-400 mm, odpowiednia na okazje o ograniczonej przestrzeni

Nisko położony środek ciężkości, dobra stabilność


Wygodna konserwacja

Zespół sprężyny można wyciągnąć i wymienić osobno

Wyraźne wskazanie przemieszczenia podczas kontroli

Brak części zużywających się, konstrukcja bezobsługowa


Skrócona tabela referencyjna parametrów technicznych typu F

Seria przemieszczeń

Zakres obciążenia

Numer wiosny

Zakres sztywności

Wysokość ciała

Rozmiar płyty podstawowej

Przemieszczenie 30mm

0,2 kN ~ 22 kN

00 ~ 22

0,07 ~ 7,3 kN/mm

215mm

170×120mm

Przemieszczenie 60mm

0,2 kN ~ 42 kN

00 ~ 42

0,03 ~ 7,0 kN/mm

265mm

170×120mm

Przemieszczenie 90 mm

0,5 kN ~ 65 kN

01 ~ 65

0,06 ~ 7,2 kN/mm

315mm

215×160mm

Przemieszczenie 120mm

0,5 kN ~ 90 kN

01 ~ 90

0,04 ~ 7,5 kN/mm

365mm

215×160mm


Standard wykonania: HG/T 20644-2024 Szybkość zmiany obciążenia: ≤25% (wymaganie standardowe) Materiał sprężyny: stal sprężynowa 50CrVA Materiał powłoki: Q235BA Obróbka antykorozyjna: odrdzewianie przez piaskowanie + podkład epoksydowo-cynkowy + powłoka nawierzchniowa

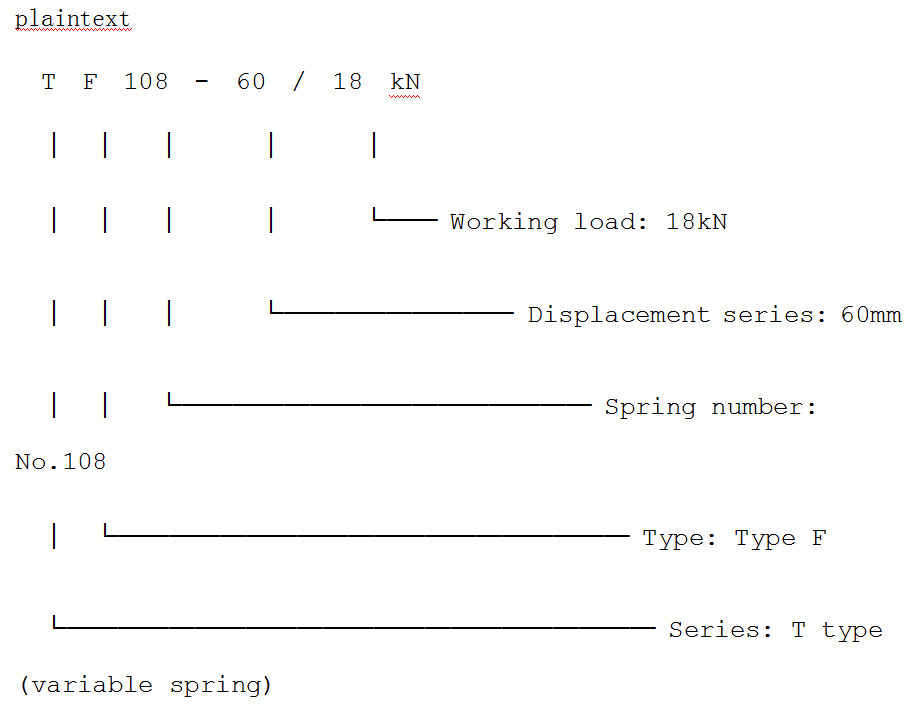

Szczegółowe wyjaśnienie zasad kodowania modeli

Przykład kodowania modelu standardowego wspornika zmiennej sprężyny typu F:


Wymagane parametry do wyboru:

▶  Obciążenie robocze rurociągu (kN)

▶ Pionowe przemieszczenie termiczne rurociągu (mm)

▶ Kierunek przemieszczenia (w górę / w dół)

▶ Stopień korozji środowiskowej

Nasz profesjonalny zespół może bezpośrednio dostarczyć dokładne modele produktów typu F w oparciu o podane parametry rurociągu.


Przykład wyboru (przewodnik krok po kroku)

Przykładowe warunki pracy:

▶ Obciążenie robocze rurociągu: 15kN

▶ Przemieszczenie termiczne rurociągu w górę: 40 mm


Kroki wyboru:

1. Określ serię przemieszczeń: przemieszczenie 40 mm, wybierz serię 60 mm (margines rezerwowy)

2.Obliczyć obciążenie w stanie gorącym: przemieszczenie w górę, zwolnienie sprężyny, zmniejszenie obciążenia

3. Sprawdź tabelę sztywności sprężyn: wybierz sprężynę nr 106, sztywność 0,25 kN/mm

4. Oblicz zmianę obciążenia: 40 mm × 0,25 kN/mm = zmiana 10 kN

5. Sprawdź szybkość zmian: 10 kN / 15 kN = 6,7% ≤ 25%, spełniające wymagania


Ostateczny model: TF106-60/15kN

Wybór wspornika zmiennej sprężyny typu F wydaje się skomplikowany, ale w rzeczywistości jest zgodny ze standardami. Zapewniamy bezpłatną usługę doboru: wystarczy podać parametry rurociągu, a my dostarczymy dokładne modele.


Typowe scenariusze zastosowań typu F

Scenariusz zastosowania

Charakterystyka warunków pracy

Dlaczego warto wybrać typ F

Rurociągi w dolnej warstwie w chodnikach rurowych

Rurociągi o najniższej warstwie, powyżej nie ma punktów podnoszenia

Podpora w górę od podłogi galerii rur

Rurociągi na platformach sprzętowych

Ustawione na platformach o konstrukcji stalowej

Oprzyj się bezpośrednio na stalowych belkach platformy

Rurociągi wlotowe i wylotowe pomp

Przemieszczenie ≤50mm, stabilne obciążenie

Model standardowy, niski koszt

Rurociągi wody obiegowej

Normalna temperatura, małe przemieszczenie

Zmienna sprężyna w pełni spełnia wymagania

Rurociągi sprężonego powietrza

Stabilne ciśnienie, mała zmiana temperatury

Typ F ma najwyższą wydajność kosztową

Pomocnicze rurociągi parowe

Średnia temperatura, przemieszczenie ≤50mm

Zmienna sprężyna spełnia wymagania

Rurociągi rozpuszczalników chemicznych

Normalna temperatura, brak dużych wahań temperatury

Standardowy typ F jest uniwersalny


Kontrola jakości i dostawa

Kontrola Jakości Produkcji

Każdy produkt przed wysyłką przechodzi kompleksowe testy wewnętrzne

Okładki do testów wewnętrznych

Kontrola wymiarowa i wizualna, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT (w stosownych przypadkach), badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Uwaga: Testowanie wewnętrzne nie jest testem zewnętrznym akredytowanym przez ILAC

Testy laboratoryjne lub badania laboratoryjne prowadzone przez stronę trzecią są dostępne jako opcjonalna, oddzielnie wyceniana usługa.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. Spawaj NDT

Badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Łącznie z krzywymi obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Co nas wyróżnia

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają tylko sam produkt, dla każdego zespołu sprężyny zapewniamy krzywą przemieszczenia obciążenia. Ułatwiamy również przeprowadzanie testów SGS przez strony trzecie i inspekcje z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.


Zalety dostawy

Dostępne w magazynie: popularne modele (TF030-TF120, przemieszczenie 30/60/90) w magazynie

Szybka dostawa: zamówienia magazynowe wysyłane w ciągu 3 dni, zamówienia niestandardowe 7-10 dni

Cena hurtowa: cena wielopoziomowa w przypadku zamówień masowych w zakresie inżynierii

Pełna dokumentacja: do każdej partii produktów dołączone jest świadectwo kwalifikacji, raport z testu sprężyny, instrukcja montażu


Serwis i wsparcie

Swobodny wybór: profesjonalni inżynierowie zapewniają obliczenia wyboru, aby zapewnić dokładny model

Przepis dotyczący rysunku: Dostarcz standardowe rysunki wymiarowe instalacji, aby współpracować z projektem

Wsparcie techniczne: Odpowiedz na różne pytania dotyczące instalacji, uruchomienia i użytkowania

Gwarancja jakości: 2-letnia gwarancja na produkt, bezpłatna wymiana w przypadku uszkodzeń innych niż ludzkie

Reagowanie w sytuacjach awaryjnych: Zapewnij rozwiązania problemów na miejscu w ciągu 24 godzin

Części zamienne: Standardowe zespoły sprężyn, śruby i inne części zużywające się


Podpora zmiennej sprężyny typu F to standardowy produkt ogólny w przemyśle chemicznym, a także najczęściej stosowany model sprężyny zmiennej w inżynierii. Od 14 lat koncentrujemy się na standardowej produkcji seryjnej, zapewniając stabilną jakość produktów i terminowość dostaw, obsługując projekty inżynieryjne w ponad 40 krajach na całym świecie. Wybierz standardowy Typ F, wybierz niezawodność i wygodę.
