Systemy rurociągów w energetyce pracują w złożonych warunkach pracy, charakteryzujących się zazwyczaj wysoką temperaturą i wysokim ciśnieniem, obecnością mediów palnych i wybuchowych oraz długimi okresami ciągłej pracy. Awaria podpór rurociągu może prowadzić do pęknięcia rurociągu, wycieku mediów, a nawet poważnych wypadków związanych z bezpieczeństwem.

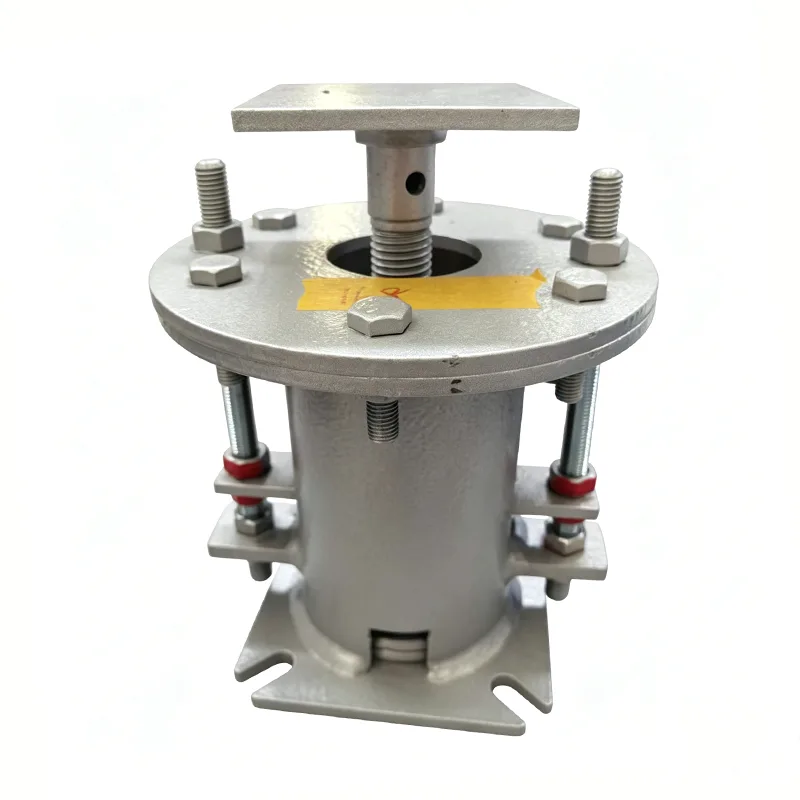

Zmienne wsporniki sprężynowe dla przemysłu energetycznego to dedykowane elastyczne urządzenie podtrzymujące rurociągi zaprojektowane specjalnie dla przemysłu energetycznego. Utrzymuje stabilną pracę w ekstremalnych warunkach pracy oraz zapewnia bezpieczną i niezawodną pracę obiektów energetycznych.
Podpora o zmiennej sprężynie dla przemysłu energetycznego pochłania przemieszczenia termiczne rurociągów spowodowane zmianami temperatury poprzez elastyczne odkształcenie sprężyn, jednocześnie przenosząc ciężar własny rurociągu i dodatkowe obciążenia.
Dzięki 14-letniemu doświadczeniu w obsłudze systemów wsparcia rurociągów w branży energetycznej, Yangzhou Tianshun Pipeline z powodzeniem zastosowała swoje produkty w ponad 300 projektach energetycznych na całym świecie, w tym w infrastrukturze krytycznej, takiej jak elektrownie cieplne, elektrownie jądrowe, terminale LNG i dalekobieżne rurociągi gazu ziemnego.
| Tabela specyfikacji wieszaków ze zmienną sprężyną | Przykład |
| Typ wieszaka/konfiguracja | Typ A, B, C, D, E, F, G |
| Rozmiar sprężyny / nr | Nr 0 - Nr 22 |
| Zakres podróży | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Obciążenie operacyjne | 0,2 kN - 400 kN |
| Zainstalowane obciążenie (obciążenie zimne) | kN/kgf |
| Obciążenie robocze (obciążenie gorące) | kN/kgf |
| Kierunek ruchu | W górę/w dół |
| Zmienność (%) | ≤ 25% (standardowo) |
| Obróbka powierzchniowa | Ocynkowane ogniowo/malowane |
| Materiał obudowy | Stal węglowa (Q235/Q355) |
▶ Konstrukcja o wysokiej niezawodności: wszystkie krytyczne komponenty mają konstrukcję redundantną ze współczynnikiem bezpieczeństwa nie mniejszym niż 1,6 razy.
▶ Szerokie możliwości adaptacji do temperatury: Normalnie działa w środowiskach o ekstremalnych temperaturach w zakresie od -196 ℃ do +600 ℃.
▶ Doskonała odporność na zmęczenie: Sprężyny przeszły 150 000 cykli zmęczeniowych, aby spełnić wymagania obiektów energetycznych dotyczące długotrwałej ciągłej pracy.
▶ Wysoka dokładność obciążenia: przed wysyłką poddana trzem kalibracjom obciążenia, z kontrolą błędu w zakresie ±5%.
▶ Struktura zapobiegająca poluzowaniu i antysejsmiczna: posiada podwójną konstrukcję zapobiegającą poluzowaniu, wytrzymującą trzęsienia ziemi o sile 8 w skali Richtera i wibracje sprzętu.
▶ Regulacja on-line: Wyposażony w dedykowany mechanizm regulacji umożliwiający precyzyjne dostrajanie obciążenia bez wyłączania.
|
Element porównawczy |
Uniwersalny wspornik sprężynowy o zmiennym zastosowaniu |
Przemysł energetyczny Zmienne wsparcie sprężyny |
|
Projektowy współczynnik bezpieczeństwa |
1,2-1,4 razy |
≥1,6 razy |
|
Zakres temperatury roboczej |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ + 600 ℃ |
|
Życie zmęczenia |
50 000-100 000 cykli |
≥150 000 cykli |
|
Konstrukcja zapobiegająca poluzowaniu |
Pojedyncza nakrętka zapobiegająca poluzowaniu |
Podwójne podkładki zapobiegające poluzowaniu + zabezpieczające |
|
Norma inspekcji |
Kontrola próbek |
100% pełna inspekcja + opcjonalna inspekcja strony trzeciej |
|
Obowiązujące warunki pracy |
Ogólne środowiska przemysłowe |
Ekstremalne warunki w energetyce |

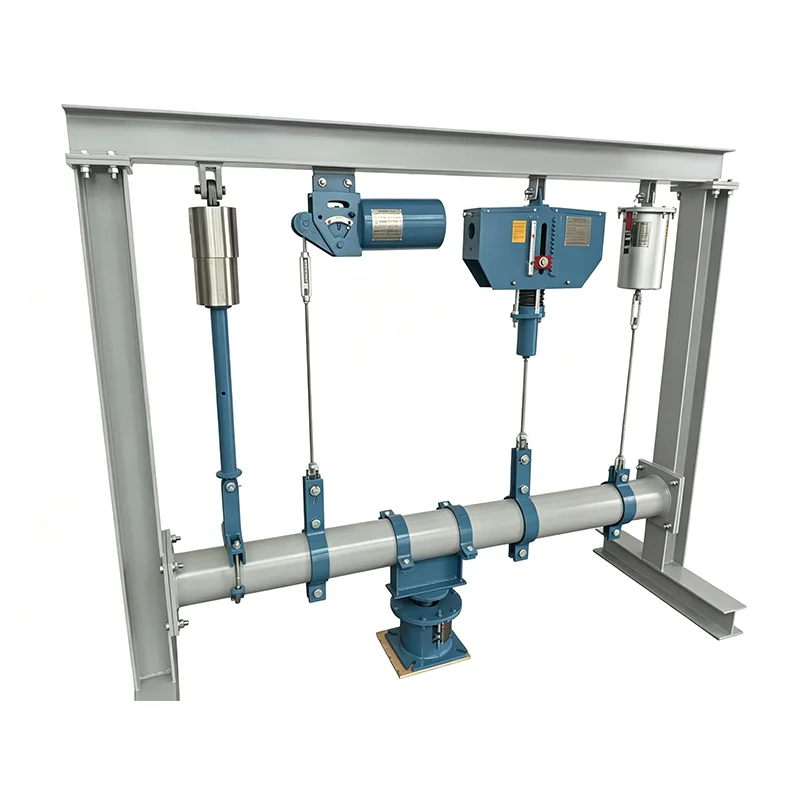

Podpora zmiennej sprężyny w przemyśle energetycznym jest szeroko stosowana w systemach rurociągów różnych obiektów energetycznych:
▶ Główne rurociągi pary, rurociągi wody zasilającej oraz kanały spalin/powietrza w elektrowniach cieplnych
▶ Konwencjonalne systemy rurociągów wyspowych i pomocniczych wysp nuklearnych w elektrowniach jądrowych
▶ Rurociągi kriogeniczne w terminalach LNG i stacjach zgazowania
▶ Stacje i komory zaworowe dalekobieżnych rurociągów gazu ziemnego
▶ Rurociągi oleju hydraulicznego i smarowego w farmach wiatrowych
▶ Rurociągi na olej przenoszący ciepło w elektrowniach słonecznych
Opracowaliśmy rygorystyczny, specjalny proces kontroli jakości produktów energetycznych, aby mieć pewność, że każdy wspornik sprężyny o zmiennej geometrii spełnia najwyższe standardy branżowe:
▶ Kontrola przychodzącego surowca: Do każdej partii stali dołączony jest oryginalny certyfikat materiałowy i przechodzi ona analizę spektralną oraz badania właściwości mechanicznych.
▶ Kontrola produkcji sprężyn: każda sprężyna, wyprodukowana przy użyciu maszyn do zwijania sprężyn CNC, przechodzi trzy pełne testy ściskania.
▶ Kontrola jakości spawania: Wszystkie procesy spawania są wykonywane przez certyfikowanych spawaczy i poddawane 100% badaniom nieniszczącym (NDT).
▶ Testowanie wydajności gotowego produktu: każda jednostka przechodzi testy obciążenia przy pełnym skoku i kalibrację przemieszczenia.
▶ Końcowa kontrola przed wysyłką: wydawane są kompletne dokumenty potwierdzające jakość, w tym raporty materiałowe, raporty z testów i certyfikaty zgodności.
Nasz system zarządzania jakością posiada certyfikat ISO 9001:2015, a wszystkie produkty są zgodne z międzynarodowymi standardami, w tym CE, API i ASME.
▶ Bezpłatna analiza naprężeń rurociągu i obliczenia doboru podpór/wieszaków
▶ Dostosowane usługi projektowe dla konkretnych projektów energetycznych
▶ Wskazówki dotyczące instalacji i uruchomienia na miejscu
▶ Regularne przeglądy i usługi konserwacyjne
▶ Awaryjne dostawy części zamiennych z całodobową reakcją klienta
Aby uzyskać bardziej szczegółowe informacje na temat wspornika zmiennej sprężyny dla przemysłu energetycznego lub wyboru technicznego dla Twojego projektu, skontaktuj się z naszym profesjonalnym zespołem sprzedaży.
