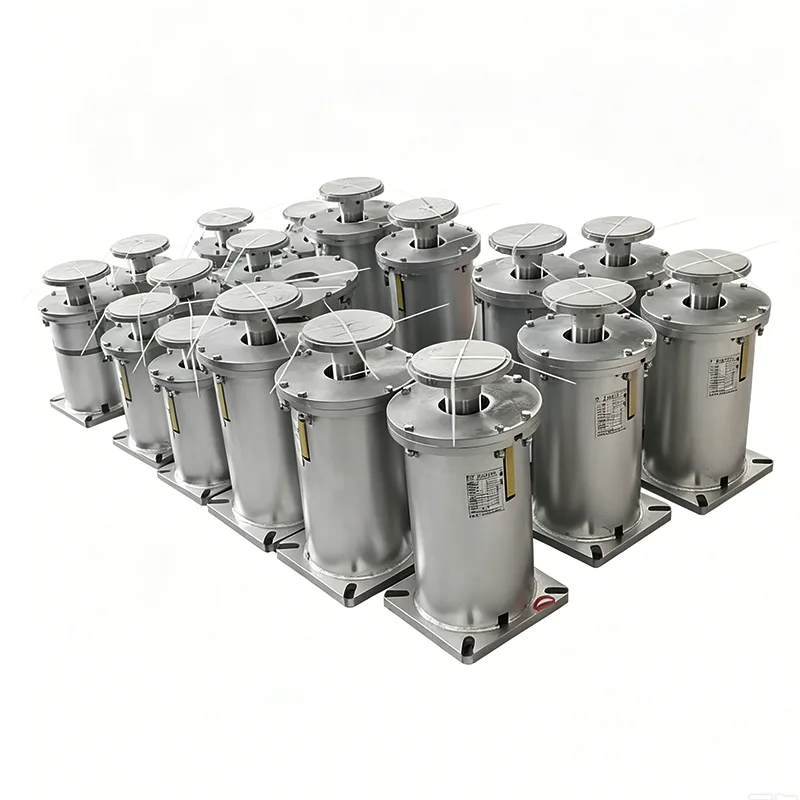

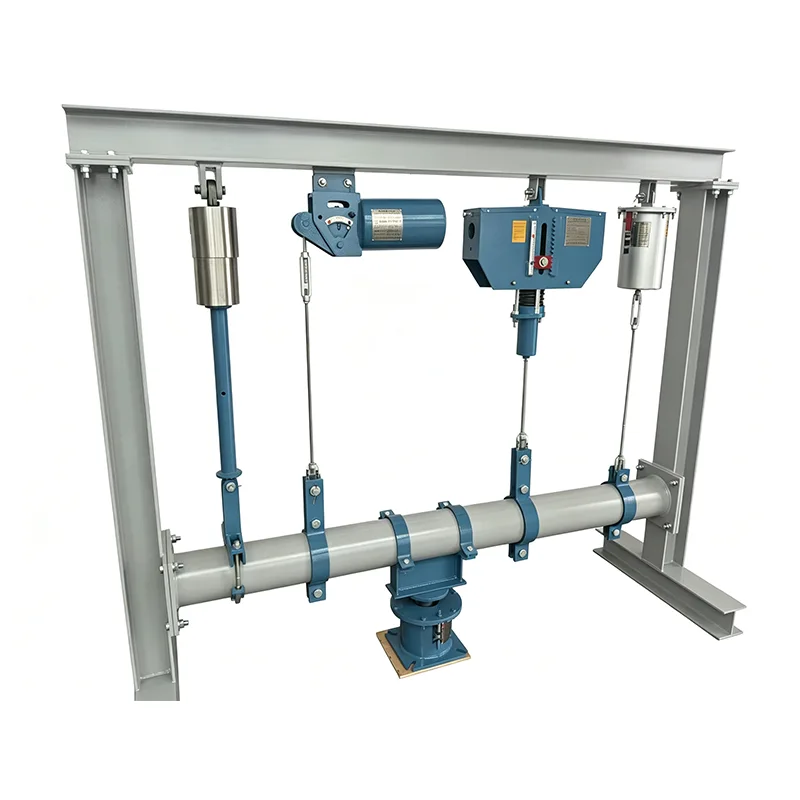

Zmienne wsparcie sprężyny dla rurociągu

Zmienne podparcie sprężynowe dla rurociągów to dedykowane elastyczne urządzenie podporowe zaprojektowane tak, aby wytrzymywało pionowe przemieszczanie rurociągów. Zapewnia regulowaną siłę podparcia w dopuszczalnym zakresie przemieszczenia, wykorzystując naturalną sztywność sprężyn. Kiedy rurociągi poruszają się w górę i w dół na skutek wahań temperatury, przepływu medium lub wibracji sprzętu, podpora automatycznie reguluje siłę nośną, skutecznie zapobiegając koncentracji naprężeń w rurach i uszkodzeniom połączeń urządzeń.

Yangzhou Tianshun Piping zajmuje się produkcją tego produktu od 2012 roku. Do chwili obecnej dostarczyliśmy ponad 800 000 zestawów do ponad 300 projektów przemysłowych na całym świecie, a wydajność produktu została w pełni potwierdzona długoterminową eksploatacją na miejscu.

Dane techniczne produktu

Zasada projektowania i skład konstrukcyjny

Zaprojektowane zgodnie z prawem Hooke'a, ugięcie sprężyny jest wprost proporcjonalne do przyłożonego obciążenia. Gdy rurociąg porusza się w górę, naprężenie sprężyny maleje, a siła nośna odpowiednio maleje. Gdy rurociąg przesuwa się w dół, naprężenie sprężyny wzrasta, co prowadzi do większej siły nośnej. Cecha ta umożliwia dostosowanie obudowy do dynamicznych zmian eksploatowanych rurociągów i utrzymanie równowagi naprężeń w całym systemie rurociągów.

Produkty standardowe składają się z następujących kluczowych komponentów:

▶  Sprężyna śrubowa cylindryczna: wykonana ze stopowej stali sprężynowej i poddana rygorystycznej obróbce cieplnej i obróbce stabilizacyjnej.

▶  Górne i dolne płyty łączące: używane do łączenia rurociągów i konstrukcji budynków, z elastycznymi sposobami montażu, które można dostosować do warunków na miejscu.

▶ Tabliczka wskaźnika obciążenia: wyświetla w czasie rzeczywistym obciążenie sprężyny i przemieszczenie rurociągu.

▶ Urządzenie blokujące: zabezpiecza położenie sprężyny po instalacji i uruchomieniu, aby uniknąć deformacji podczas transportu i montażu na miejscu.

▶  Obudowa ochronna: Blokuje przedostawanie się kurzu, wody deszczowej i mediów korozyjnych, aby przedłużyć żywotność sprężyny.

Kluczowe cechy techniczne

▶ Kontrolowany stopień zmienności obciążenia: projektowy współczynnik zmienności obciążenia utrzymuje się w granicach 25%, zapewniając równomierny rozkład sił w systemie rurociągów.

▶  Szeroki wybór specyfikacji: Wyposażony w 12 klas obciążenia i 5 rozmiarów przemieszczenia, pokrywających wymagania większości zastosowań w rurociągach przemysłowych.

▶ Kalibracja przed obciążeniem: wstępnie dostosowana do określonego obciążenia zgodnie z wymaganiami klienta przed dostawą, gotowa do bezpośredniego użycia po instalacji na miejscu.

▶ Konstrukcja zapobiegająca poluzowaniu: wszystkie części łączące są wyposażone w nakrętki zabezpieczające i podkładki zabezpieczające, aby zapobiec poluzowaniu się podczas pracy.

▶  Konstrukcja modułowa: główne komponenty są wymienne, co ułatwia konserwację i wymianę na miejscu.

▶  Silna zdolność adaptacji do środowiska: Można wybrać odpowiednie materiały i obróbkę powierzchni, aby dopasować je do różnych warunków pracy.

Porównanie wydajności z innymi wspornikami rur

Typowe scenariusze zastosowań

Zmienne wsparcie sprężyny dla rurociągu jest szeroko stosowane w różnych przemysłowych systemach rurociągów narażonych na zmiany temperatury, szczególnie idealne do poniższych zastosowań:

▶  Rurociągi parowe, rurociągi wody zasilającej i rurociągi kondensatu w elektrowniach cieplnych

▶ Rurociągi technologiczne i rurociągi łączące urządzeń wymiany ciepła w zakładach petrochemicznych

▶  Tłocznie i komory zaworowe dalekobieżnych rurociągów gazu ziemnego

▶  Główne i odgałęzione rurociągi miejskich sieci centralnego ogrzewania

▶  Rurociągi transportujące osad w oczyszczalniach ścieków

▶  Systemy rurociągów na statkach i platformach morskich

Produkcja i pełna kontrola jakości procesu

Posiadamy nowoczesne linie produkcyjne do zmiennych wsporników sprężyn, wyposażone w profesjonalne zaplecze, w tym maszyny do zwijania sprężyn CNC, maszyny do testowania sprężyn, spektrometry i aparaturę do badań nieniszczących. Wszystkie produkty są wytwarzane zgodnie ze ścisłymi procedurami kontroli jakości:

1. Kontrola przychodzącego surowca: Dla każdej partii stali przeprowadzana jest analiza składu chemicznego i badania właściwości mechanicznych; materiały niekwalifikowane są surowo odrzucane.

2. Kontrola produkcji sprężyn: Sprężyny są zwijane za pomocą sprzętu CNC, aby zagwarantować dokładne wymiary i precyzję.

3. Testowanie wydajności sprężyny: Każda sprężyna przechodzi 3 pełne testy ściskania i testy obciążenia, aby zapewnić stabilną pracę.

4. Kontrola zakończonego montażu: Dla zmontowanych produktów przeprowadzana jest kontrola wymiarowa, kalibracja obciążenia i kontrola wizualna.

5.Końcowa kontrola przed dostawą: Kontrola pobierania próbek jest przeprowadzana zgodnie z normami krajowymi i do dostawy dopuszczane są wyłącznie zakwalifikowane produkty.

Nasz system zarządzania jakością uzyskał certyfikat ISO 9001:2015, a wszystkie produkty są zgodne z międzynarodowymi standardami, takimi jak CE i API.

Przewodnik po wyborze i usługi pomocnicze

Zapewniamy profesjonalne doradztwo w zakresie wyboru, aby pomóc klientom wybrać najbardziej odpowiednie produkty. Wystarczy podać nam parametry rurociągu, temperaturę roboczą, wyporność, przestrzeń montażową i inne istotne informacje, a nasi inżynierowie obliczą i zarekomendują optymalny model i specyfikację wspornika ze zmiennymi sprężynami dla rurociągu.

Oferujemy również pełen zakres usług pomocniczych w postaci:

▶  Niestandardowe dostosowywanie: produkty zaprojektowane i wyprodukowane na zamówienie do specjalnych wymagań dotyczących obciążenia, przemieszczenia lub ograniczonej przestrzeni instalacyjnej.

▶  Serwis techniczny na miejscu: Możliwość wysłania profesjonalnych inżynierów, którzy przeprowadzą instalację i uruchomienie na miejscu.

▶  Usługa gwarancyjna: Wszystkie produkty objęte są 12-miesięczną gwarancją. Wadliwe produkty zostaną bezpłatnie naprawione lub wymienione w okresie gwarancyjnym.

▶ Długoterminowe dostawy części zamiennych: Utrzymujemy kompletny zapas części zamiennych, aby zapewnić szybką reakcję na zapotrzebowanie klientów na części zamienne.

Prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania dalszych szczegółów i ofert dotyczących wsporników zmiennej sprężyny do rurociągów.
