Elastyczne złącze kompensacyjne do kompensacji przemieszczeń termicznych rurociągu i pochłaniania drgań

Kompensatory rurociągów to elastyczne elementy instalowane w instalacjach rurowych w celu pochłaniania zmian wymiarów spowodowanych rozszerzalnością i kurczeniem termicznym, a także tłumienia wibracji, redukcji hałasu i kompensacji niewielkich niewspółosiowości instalacji. Bez złączy kompensacyjnych wzrost temperatury w długich odcinkach rur powodowałby ogromne naprężenia, które mogą uszkodzić pompy, zawory, dysze i samą rurę.Technologia rurociągów Yangzhou Tianshunprodukuje trzy główne rodziny kompensatorów — mieszki metalowe, gumę i tkaninę — każdy zaprojektowany dla określonych warunków ciśnienia, temperatury i mediów.

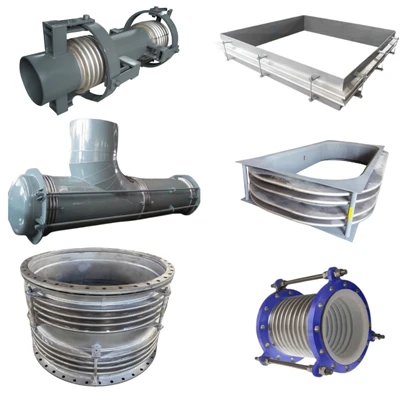

Złącza kompensacyjne z mieszkami metalowymi

Kompensatory metalowe, zwane także kompensatorami mieszkowymi, zbudowane są z jednego lub większej liczby skręconych elementów mieszka ze stali nierdzewnej połączonych z łącznikami końcowymi, takimi jak kołnierze, końcówki do spawania lub połączenia gwintowane. Są przeznaczone do systemów rurociągów pod ciśnieniem i mogą absorbować ruchy osiowe, boczne i kątowe pojedynczo lub w połączeniu.

Konfiguracje obejmują proste jednostki jednoosiowe po złożone, wiązane, uniwersalne, przegubowe i równoważone ciśnieniowo konstrukcje, które zawierają siłę nacisku lub ograniczają ruch do określonych płaszczyzn. Mieszki są zwykle wykonane ze stali nierdzewnej 304, 321 lub 316L, a dostępne są opcje wysokostopowe, takie jak Inconel lub Hastelloy, do pracy w warunkach korozyjnych lub w wysokiej temperaturze. Wartości ciśnienia obejmują pełną próżnię do kilkuset barów, w zależności od średnicy i liczby warstw mieszka.

Kompensatory gumowe

Kompensatory gumowe stanowią lekką, tłumiącą drgania alternatywę dla zespołów metalowych w zastosowaniach niskociśnieniowych. Wykonane ze wzmocnionego kauczuku syntetycznego, takiego jak EPDM, NBR, neopren lub warianty z wyściółką PTFE, pochłaniają ruchy termiczne, redukują hałas przenoszony przez konstrukcję i kompensują niewspółosiowość rurociągu i sprzętu. Są szeroko stosowane w uzdatnianiu wody, HVAC, przepompowniach i liniach przesyłu chemikaliów, gdzie priorytetami są odporność na korozję i amortyzacja.

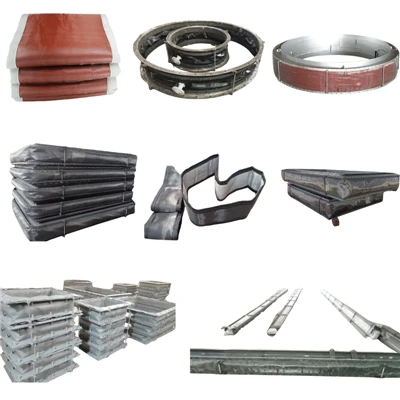

Kompensatory tkaninowe

Kompensatory tkaninowe lub niemetalowe przeznaczone są przede wszystkim do niskociśnieniowych instalacji kanałowych i systemów spalinowych pracujących w wysokich temperaturach. Składają się z wielu warstw tkanin odpornych na wysoką temperaturę, izolacji i materiałów uszczelniających otoczonych metalem lub konstrukcją stalową. Złącza tkaninowe, zdolne do pochłaniania dużych ilości ruchu osiowego, bocznego i kątowego przy bardzo małej sile reakcji, są powszechnie stosowane w elektrowniach, zakładach przetwarzania odpadów na energię, piecach cementowych i przemysłowych układach wydechowych pracujących w temperaturach do 1000°C i wyższych przy odpowiedniej izolacji.

Kluczowe specyfikacje i inżynieria niestandardowa

Nasz asortyment złącz kompensacyjnych obejmuje średnice nominalne od DN25 (1 cal) do DN4000 (160 cali) i większe dla niestandardowych jednostek tkaninowych. Standardowe wymiary zabudowy są zgodne z powszechnymi normami branżowymi, a niestandardowe długości, możliwości ruchu i konfiguracje końców są produkowane na zamówienie. Każde złącze jest testowane hydrostatycznie i cyklicznie, jeśli ma to zastosowanie, z pełną identyfikowalnością materiału od cewki do gotowego montażu.

Wszystkie złącza kompensacyjne są projektowane i produkowane zgodnie z międzynarodowymi normami, w tym EJMA, ASME B31.1, ASME B31.3, EN 14917 i GB/T 12777. Posiadamy również certyfikat ISO 9001:2015 i możemy dostarczać urządzenia ze znakiem CE na rynek europejski.

Integracja z systemami podpór rurowych

Złącza dylatacyjne są prawie zawsze określane w ramach pełnej analizy elastyczności rurociągów i współpracują ze wspornikami sprężynowymi i sztywnymi wspornikami rur, aby kontrolować zarówno ruch, jak i obciążenie. Na liniach o znacznym pionowym wzroście temperatury wieszaki ze sprężynami zmiennymi lub wieszaki ze sprężynami stałymi przenoszą ciężar rury, podczas gdy złącze dylatacyjne przejmuje przemieszczenia osiowe i boczne. W przypadku systemów narażonych na zdarzenia dynamiczne, takie jak uderzenia wodne lub obciążenia sejsmiczne, często instaluje się tłumiki hydrauliczne równolegle ze złączami kompensacyjnymi, aby powstrzymać nagłe ruchy, jednocześnie umożliwiając stopniowe przemieszczenie termiczne.

Nasze pełne portfolio produktów obejmuje również podpory podstaw rurowych, preizolowane podpory rur do linii kriogenicznych i wysokotemperaturowych oraz pełną gamę wieszaków i podpór sprężynowych — dzięki czemu klienci mogą zaopatrywać się w złącza kompensacyjne i związany z nimi sprzęt nośny od jednego producenta.

Zastosowania w różnych branżach

Kompensatory są stosowane w praktycznie każdym sektorze przemysłu przetwórczego: wytwarzaniu energii (cieplnej, jądrowej, odnawialnej), ropie i gazie (rafinerie, rurociągi, terminale LNG), oczyszczaniu wody i ścieków, zakładach petrochemicznych i farmaceutycznych, górnictwie i przetwórstwie minerałów, produkcji żywności i napojów, ciepłownictwie oraz budownictwie systemów HVAC.

Jakość i obsługa

Każde złącze dylatacyjne przed wysyłką z naszego zakładu produkcyjnego o powierzchni 35 000 m² w Jiangsu w Chinach przechodzi próbę ciśnieniową i kontrolę wymiarową. Nasz zespół inżynierów wspiera klientów w obliczeniach ruchu, wskazówkach dotyczących wyboru materiałów i przeglądach niestandardowych projektów. Standardowy czas realizacji wynosi od dwóch do czterech tygodni, w zależności od wielkości i złożoności, a zamówienia pilne mogą być realizowane po wcześniejszym uzgodnieniu. Dzięki ponad 14-letniemu doświadczeniu w dostarczaniu komponentów rurociągów do ponad 45 krajów obsługujemy wykonawców EPC, firmy inżynieryjne i użytkowników końcowych na całym świecie.

Często zadawane pytania

Jaki rodzaj złącza dylatacyjnego wybrać – metalowy, gumowy czy tekstylny?

Wybierz na podstawie ciśnienia, temperatury i mediów. Metalowe złącza mieszkowe wytrzymują wysokie ciśnienie i szeroki zakres temperatur i są domyślnym rozwiązaniem dla rurociągów procesowych. Złącza gumowe doskonale tłumią drgania i są odporne na korozję w wodzie i łagodnych środkach chemicznych. Złącza tkaninowe są stosowane w kanałach o dużej średnicy, niskociśnieniowych i wysokotemperaturowych, takich jak systemy spalinowe i wydechowe.

Jakie ruchy może absorbować złącze dylatacyjne?

W zależności od konstrukcji złącza kompensacyjne mogą absorbować ruch osiowy (ściskanie/rozciąganie), boczny (przesunięcie prostopadłe) i kątowy (obrót), pojedynczo lub w połączeniu. Jednostki z pojedynczym mieszkiem obsługują głównie ruch osiowy, podczas gdy konstrukcje uniwersalne, przegubowe i przegubowe służą do przemieszczenia bocznego i kątowego.

Czy do montażu złącza dylatacyjnego potrzebne są podpory sprężynowe?

W większości przypadków tak. Złącza dylatacyjne pochłaniają ruchy termiczne, ale nie są zaprojektowane do przenoszenia ciężaru rury. Wieszaki ze sprężynami zmiennymi lub wieszaki ze sprężynami stałymi utrzymują ciężar własny rury i jej zawartości, jednocześnie umożliwiając swobodny ruch złącza dylatacyjnego. Właściwy dobór podpór jest częścią pełnej analizy naprężeń rury.

Jakie standardy spełniają Państwa kompensatory?

Nasze metalowe kompensatory są zaprojektowane zgodnie ze standardami EJMA i są zgodne z normami ASME B31.1, ASME B31.3, EN 14917 i GB/T 12777. Zespoły gumowe i tekstylne spełniają obowiązujące normy ISO, EN i ASTM. Oznakowanie CE i kontrola strony trzeciej są dostępne na życzenie.

Jaka jest typowa żywotność złącza dylatacyjnego?

Żywotność zależy od temperatury, ciśnienia, cykli ruchu, korozji mediów i jakości instalacji. Prawidłowo dobrane i zamontowane metalowe złącze mieszkowe wytrzymuje zwykle od 10 do 20 lat w normalnych warunkach przemysłowych. Połączenia gumowe i materiałowe mają zazwyczaj krótszą żywotność i są uważane za wymienne elementy zużywalne. Na żądanie możemy dostarczyć dane dotyczące cyklu zmęczeniowego dla konkretnych konstrukcji mieszków.
