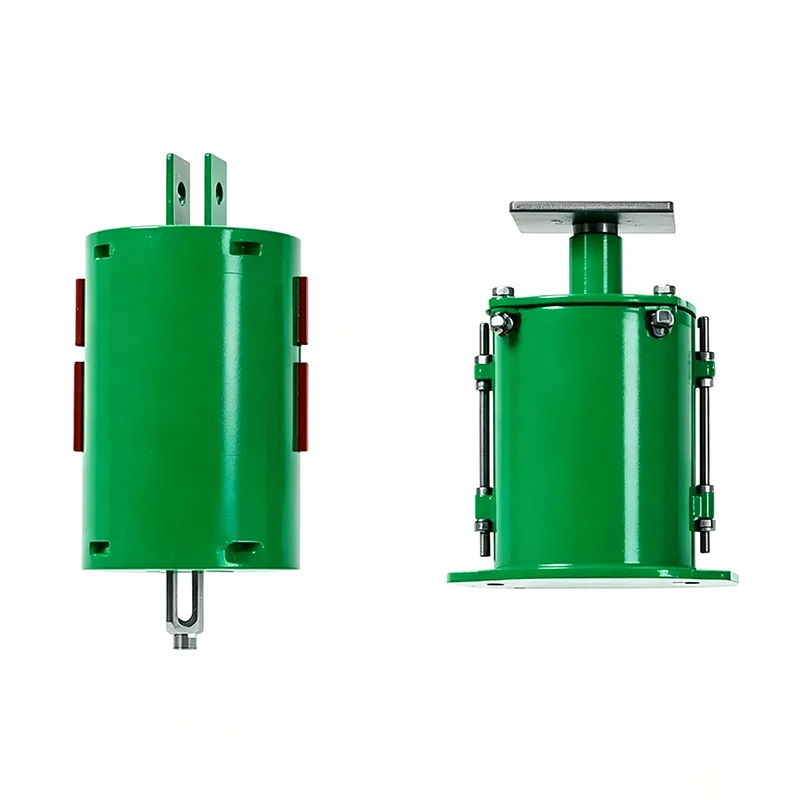

Regulowane zmienne wsporniki sprężynowe do ruchu termicznego rurociągu przy zmiennym obciążeniu

Nie każda rura wymaga stałej siły podparcia. W rzeczywistości większość przewodów, którymi się zajmujemy — rurociągi technologiczne, kolektory mediów, przewody wody chłodzącej — działa dobrze ze zmiennym wspornikiem sprężynowym. Na Tianshun, dostarczamy zespoły sprężyn zmiennych z naszej fabryki w Yangzhou od 14 lat i są to prawdopodobnie najpopularniejszy rodzaj wsporników sprężyn, jakie wysyłamy. Jeśli przechodziłeś przez stojak na rury w elektrowni lub rafinerię, istnieje duże prawdopodobieństwo, że puszki ze sprężynami, które widziałeś wiszące na stali lub siedzące na słupkach T, były wspornikami sprężyn zmiennych.

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze zmiennymi sprężynami	Przykład

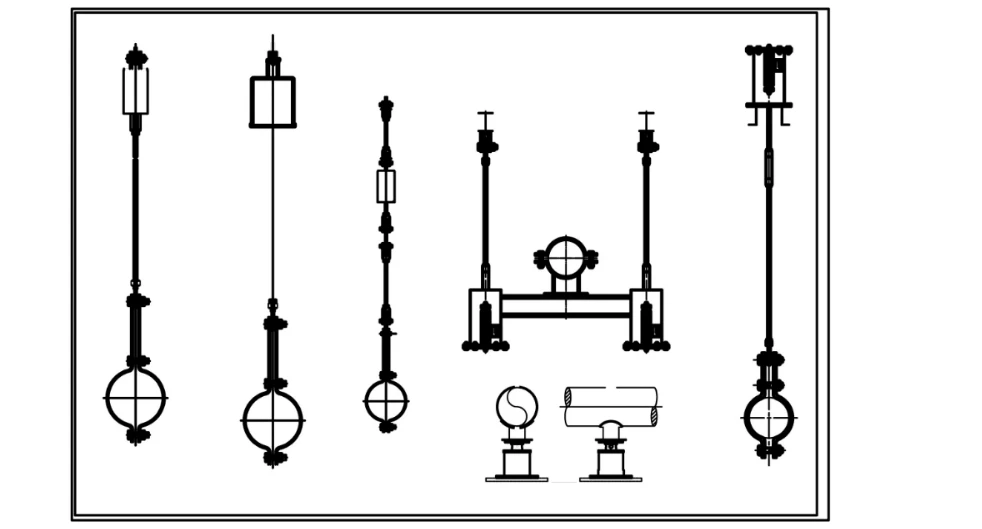

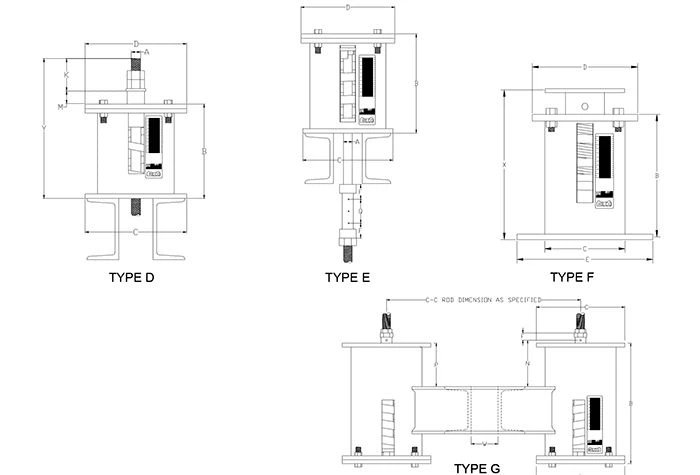

Typ wieszaka/konfiguracja	Typ A, B, C, D, E, F, G
Rozmiar sprężyny / nr	Nr 0 - Nr 22
Zakres podróży	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Obciążenie operacyjne	0,2 kN - 400 kN
Zainstalowane obciążenie (obciążenie zimne)	kN/kgf
Obciążenie robocze (obciążenie gorące)	kN/kgf
Kierunek ruchu	W górę/w dół
Zmienność (%)	≤ 25% (standardowo)
Obróbka powierzchniowa	Ocynkowane ogniowo/malowane
Materiał obudowy	Stal węglowa (Q235/Q355)

Pomysł jest prosty: gdy rura porusza się w górę lub w dół w wyniku rozszerzalności cieplnej, wewnętrzna sprężyna ściska się lub rozluźnia, a siła podpierająca nieco się zmienia. To jest część „zmienna”. Zmiana siły jest przewidywalna i mieści się w zakresie, na który pozwolił już inżynier zajmujący się rozciąganiem rur. Kiedy dopuszczalna zmiana obciążenia wynosi, powiedzmy, 15% lub 20%, nie ma potrzeby wydawać dodatkowych pieniędzy nastałe wsparcie sprężyny. Otrzymujesz tę samą funkcję — amortyzację w pionie i przenoszenie ciężaru — przy niższym koszcie i prostszej, bardziej kompaktowej konstrukcji. Dlatego też specyfikacje projektów często wymieniają zmienne podpory sprężyn jako domyślne, wywołując jedynie typ stały dla krytycznych punktów połączenia.

Zmienne wsporniki sprężyn w szerszej perspektywie

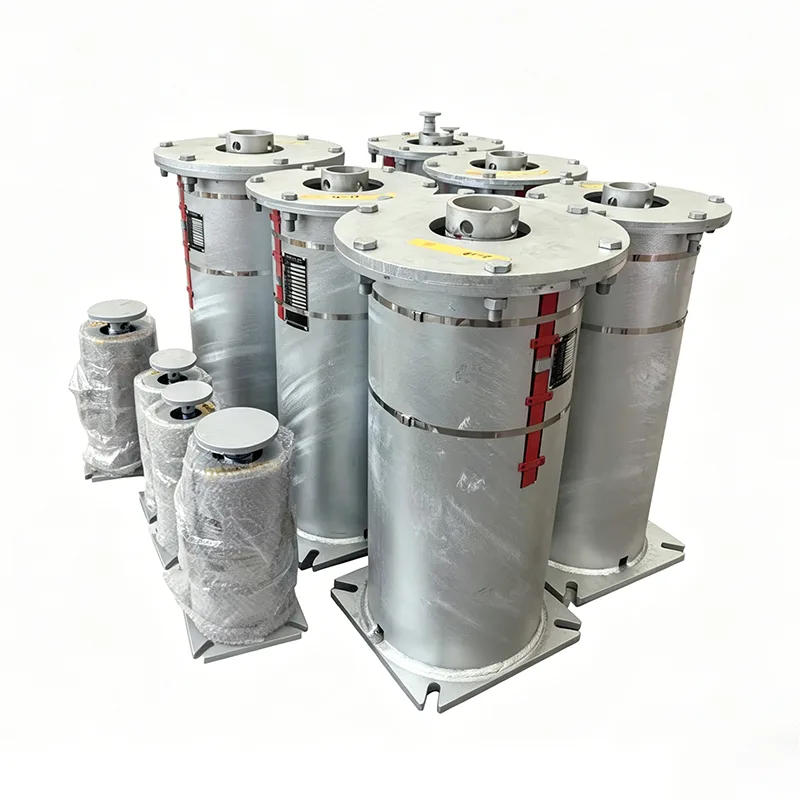

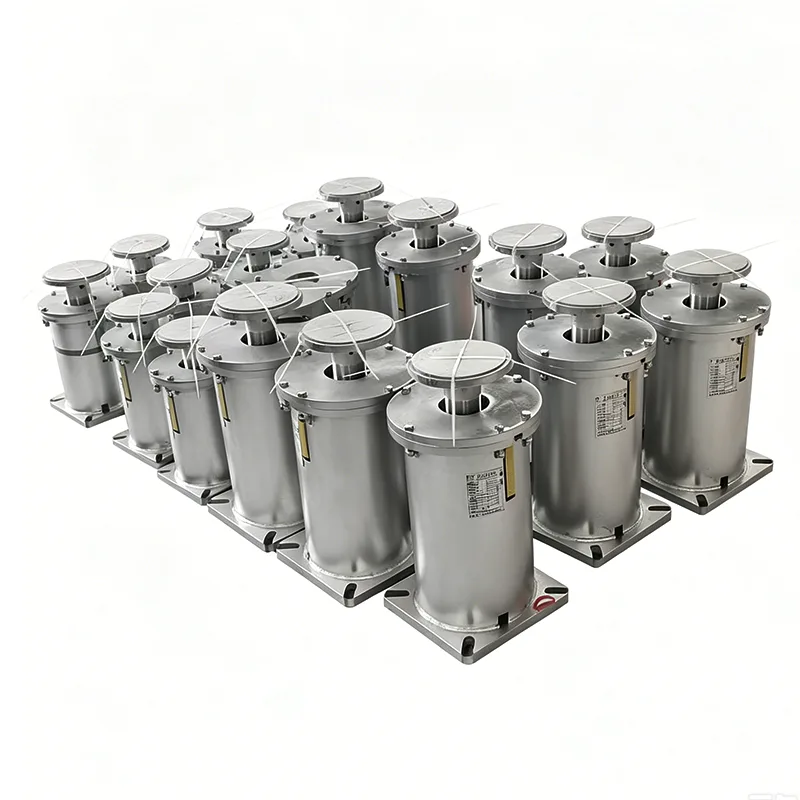

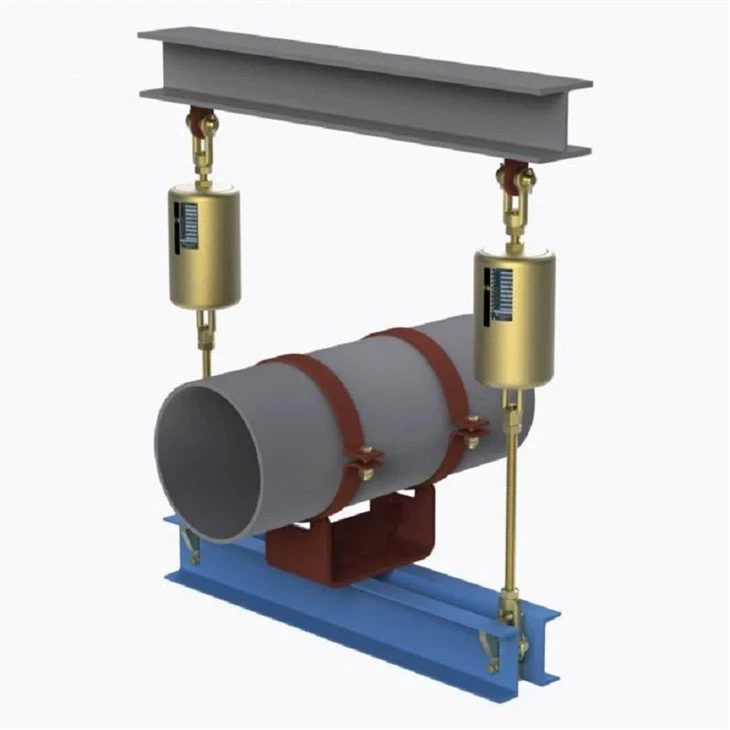

Na stojaku na rury zmienny wspornik sprężyny rzadko znajduje się sam. Zwykle współpracuje ze sztywnymi wspornikami rur i podstawami rurowymi, które przejmują ciężar własny i prowadzą rurę. Zmienna sprężyna obsługuje ruch pionowy. Kiedy ten sam element sprężynowy jest montowany w zespole łączonym od góry, zwisającym ze stalowej górnej części, cały zestaw nazywany jest często wieszakiem sprężynowym — nadal jest to mechanizm ze sprężynami zmiennymi, po prostu zainstalowany do góry nogami. Na izolowanych zimnych przewodach często można spotkać wspornik sprężynowy połączony z preizolowanym wspornikiem rury w miejscu styku rury, dzięki czemu izolacja nie ulega zmiażdżeniu, a zimna rura nie poci się.

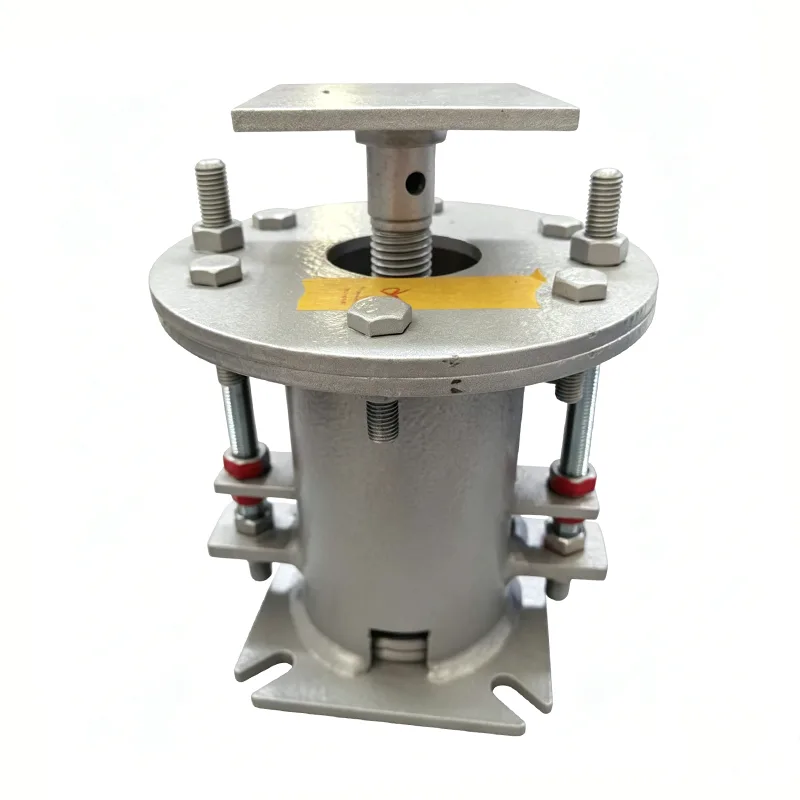

Co znajduje się w zmiennym wsporniku sprężyny

Dbamy o to, aby nasz projekt był prosty i solidny. Oto przegląd typowych materiałów budowlanych, których używamy:

Część	Tworzywo	Dlaczego go używamy
Sprężyna śrubowa	Stal sprężynowa 60Si2MnA lub 50CrVA	Długa trwałość zmęczeniowa, wstępnie ustawiona i przetestowana pod obciążeniem
Obudowa (puszka)	Stal węglowa Q235B, malowana na kolor niebieski RAL 5015	Solidne, spawalne, odporne na warunki atmosferyczne
Osłona sprężyny / kołnierz nośny	Stal kuta Q235B lub 20#	Równomiernie przenosi obciążenie rury na sprężynę
Wskaźnik podróży i skala	Stal nierdzewna lub aluminium anodowane	Czytelny odczyt, nie rdzewieje
Podłączenie dolne (tulejka gwintowana lub kołnierz)	Stal węglowa A105	Standardowe NPT lub kołnierzowe na zamówienie

Wszystkie druty sprężynowe posiadają certyfikaty testów młyna. Śrutujemy sprężyny i wstępnie je wstępnie ustawiamy przed montażem — co eliminuje wszelkie początkowe naprężenia i zapewnia zgodność krzywej obciążenia i ugięcia z danymi projektowymi.

Standardy, według których pracujemy

ANSI/MSS SP-58 – regulujący projektowanie i produkcję podpór rurowych

ASME B31.3 – rurociągi procesowe, szeroko cytowane przez EPC

GB/T 17116 – chińska norma dotycząca wieszaków i podpór rurowych

Certyfikat materiałowy EN 10204 3.1 w standardzie dla zamówień eksportowych

W naszej fabryce funkcjonuje system zarządzania jakością ISO 9001:2015. Każdy etap, od dostarczenia stali po test obciążenia końcowego, jest dokumentowany.

Często zadawane pytania

P1: Jakiej zmiany obciążenia powinienem się spodziewać?

Zwykle od 10% do 25% obciążenia gorącego, w zależności od sztywności sprężyny i skoku rury. Raport naprężenia rury poinformuje Cię, jakie są dopuszczalne odchylenia. Jeśli raport wskazuje wąski limit – powiedzmy poniżej 5% – wtedy należy przejść na stałe wsparcie wiosenne. W przypadku wszystkiego innego zmienna jest w porządku.

P2: Jakich informacji potrzebujesz, aby wybrać lub wycenić wspornik sprężyny zmiennej?

Wyślij nam ładunek gorący, ładunek zimny oraz wielkość i kierunek ruchu pionowego (w górę lub w dół). Pomocny jest oznaczony rysunek podpór rurowych lub izometria naprężeń. Wybierzemy odpowiedni rozmiar i serię sprężyn oraz wyślemy Ci arkusz danych ze wszystkimi obliczonymi wartościami przed rozpoczęciem produkcji.

P3: Czy Twoje wsporniki sprężyn zmiennych są wymienne z innymi markami?

Pod względem funkcjonalnym tak. Możemy dopasować zakresy obciążeń i wymiary kopert do najpopularniejszych serii przemysłowych (typ A, B, C, D, E, F, G zgodnie z MSS SP-58). Jeśli Twój projekt ma już numery części określonego dostawcy, podaj nam je, a my porównamy je. Pamiętaj tylko, że mogą istnieć drobne różnice wymiarowe — oznaczymy je przed złożeniem zamówienia.

P4: Jaki jest typowy czas dostawy?

Standardowe jednostki zakresu obciążenia: 20–25 dni. Jeśli potrzebujesz niestandardowej obudowy, specjalnej farby lub wykończenia ze stali nierdzewnej, poczekaj 30–40 dni. Utrzymujemy przyzwoity zapas popularnych cewek sprężynowych i komponentów puszek, co przyspiesza proces.

P5: Czy mogę otrzymać próbkę prototypową lub przedprodukcyjną?

Tak. W przypadku dużych projektów możemy zbudować jedną lub dwie próbki do zatwierdzenia przed przejściem do pełnej produkcji. Koszt próbki często można zaliczyć do głównego zamówienia.

Testowanie obciążenia nie jest opcjonalne

Każdy wspornik sprężyny zmiennej, który wychodzi z drzwi, jest testowany pod obciążeniem. Ustawiamy sprężynę na określone obciążenie zimnem, a następnie wielokrotnie uruchamiamy ją przez pełny skok, sprawdzając obciążenie zarówno w pozycji zimnej, jak i gorącej. Skala podróży jest skalibrowana i zablokowana. Do dokumentacji wysyłkowej dołączony jest certyfikat testu podsumowujący rzeczywiste wartości obciążenia. Na Twoją prośbę dostępna jest inspekcja strony trzeciej przeprowadzona przez SGS, Bureau Veritas lub TÜV.

Personalizacja, którą wykonujemy codziennie

Niektórzy klienci uważają, że wspornik sprężyny zmiennej jest produktem czysto katalogowym. Z naszego doświadczenia wynika, że ​​może połowa tego, co dostarczamy, ma charakter niestandardowy:

Niestandardowe długości przesuwu (zrobiliśmy 200mm+ na jednostkach zmiennych)

Zwiększona lub zmniejszona wysokość obudowy, aby dopasować się do ograniczonej przestrzeni

Obudowy i osprzęt ze stali nierdzewnej do zastosowań morskich i chemicznych

Powłoki specjalne: morskie systemy malarskie do zastosowań morskich, wysokotemperaturowa farba aluminiowa

Konstrukcje z podwójną sprężyną do dużych obciążeń w kompaktowej puszce

Wbudowane uchwyty do podnoszenia, czujniki wagowe lub przetworniki położenia

Wystarczy, że powiesz nam jak wygląda instalacja, a my opracujemy praktyczny projekt.

Notatki z prawdziwego świata z fabryki

Oto kilka rzeczy, których się nauczyliśmy wysyłając wsporniki sprężyn zmiennych do projektów na całym świecie:

Jeśli rura przemieszcza się w górę, upewnij się, że podpora wytrzyma obciążenie zimnem skierowane w górę bez poluzowania się sprężyny. Sprawdzimy to w ramach naszej selekcji.

W przypadku zewnętrznych stojaków na rury należy zastosować cynkowanie ogniowe lub dobry system malarski. Standardowa fabryczna niebieska farba nadaje się do użytku w pomieszczeniach zamkniętych, ale po kilku monsunach na stali węglowej pojawi się rdza. Niewielka dodatkowa powłoka pozwala zaoszczędzić wiele skarg na miejscu.

Zawsze sprawdzaj luz wokół obudowy sprężyny. Czasami miejsce podparcia pomiędzy dwoma elementami konstrukcyjnymi jest ciasne i standardowa średnica puszki nie będzie pasować. Daj nam znać wcześniej, a my dostosujemy projekt.

Dlaczego warto zaopatrzyć się w podpory sprężyn zmiennych od Tianshun?

Nie jesteśmy pośrednikiem. Projektujemy, produkujemy, testujemy i wysyłamy z naszej własnej fabryki w Yangzhou w Jiangsu. Oznacza to, że rozmawiając z naszymi inżynierami, rozmawiasz z ludźmi, którzy faktycznie tworzą produkt. Nasze wsporniki sprężyn zmiennych zostały zamontowane w elektrowniach pracujących w cyklu kombinowanym, estakadach rafinerii, terminalach regazyfikacyjnych LNG, zakładach procesów chemicznych i hutach stali. Ponad 70% naszej działalności powtarza się — nie dlatego, że jesteśmy najtańsi, ale dlatego, że nasze wsparcie pojawia się na czas, jest zgodne z arkuszami danych i nie sprawia kłopotów podczas uruchamiania.

Jeśli harmonogram Twojego projektu jest napięty, możemy przechowywać zapasy gotowych sprężyn i szybko je montować zgodnie z ustawieniami obciążenia. W przypadku dużych zamówień zbiorczych oferujemy konkurencyjne ceny bezpośrednio z fabryki i współpracujemy z Tobą w zakresie harmonogramu dostaw zgodnego z sekwencją budowy.

Prześlij nam rysunki wsporników rur, dane obciążeniowe lub po prostu krótki opis potrzebnych elementów. Wrócimy do Ciebie z odpowiednią wyceną – zawierającą cenę fabryczną i czas dostawy – zwykle w ciągu 24 godzin. Jeśli chcesz odwiedzić fabrykę i zobaczyć, jak je produkujemy, nie wahaj się.
