Podsumowanie artykułu: A Zmienne wsparcie sprężynyto mechaniczne urządzenie podtrzymujące rury przeznaczone do przenoszenia obciążeń rurociągów, kompensując jednocześnie ruchy pionowe spowodowane rozszerzalnością cieplną, kurczeniem się i zmianami warunków pracy. W odróżnieniu od sztywnych podpór, umożliwia kontrolowane przemieszczenie przy zachowaniu przewidywalnej siły nośnej. Dzięki temu jest szczególnie przydatny w zakładach przetwórczych, elektrowniach, rafineriach, zakładach chemicznych, instalacjach LNG i innych zastosowaniach w rurociągach przemysłowych. W tym przewodniku wyjaśniono, jak działają wsporniki ze zmiennymi sprężynami, jak je prawidłowo wybrać, jakie czynniki techniczne mają największe znaczenie i w jaki sposób Tianshun może zapewnić standardowe i niestandardowe rozwiązania dla wymagających systemów rurociągów.
A Zmienne wsparcie sprężynyto zespół wspornika rury wykorzystujący sprężynę śrubową do podparcia odcinka rurociągu, umożliwiając jednocześnie kontrolowany ruch w pionie. Jest powszechnie instalowany tam, gdzie rura nie może pozostać na stałej wysokości, ponieważ temperatury robocze powodują rozszerzanie się lub kurczenie rury.
W konwencjonalnym sztywnym wsporniku punkt podparcia pozostaje zasadniczo nieruchomy. Może to stać się problematyczne, gdy gorąca rura się rozszerza. Rura może próbować przesunąć się w górę lub w dół, podczas gdy sztywna podpora stawia opór temu ruchowi. Powstała interakcja może zwiększyć obciążenia przenoszone na rurę, podłączony sprzęt, króćce, elementy konstrukcyjne i inne punkty podparcia.
Zmienny mechanizm sprężynowy zapewnia bardziej elastyczne rozwiązanie. Gdy podparta rura porusza się pionowo, sprężyna ściska się lub rozciąga. Dlatego jego siła nośna zmienia się w zależności od charakterystyki ugięcia obciążenia sprężyny.
Celem nie jest wyeliminowanie ruchu. Zamiast tego celem jestpodeprzyj rurę, umożliwiając jednocześnie wykonanie obliczonego ruchu w kontrolowany sposób.
Tianshun produkuje zmienne wsporniki sprężynowe do zastosowań w rurociągach przemysłowych i może zapewnić konfiguracje oparte na obciążeniu, przesuwie, przestrzeni montażowej, wymaganiach dotyczących połączeń, warunkach środowiskowych i specyfikacjach projektu.
Zasada działania opiera się na zależności pomiędzy obciążeniem sprężyny a przemieszczeniem pionowym. Gdy rura jest zimna, podpora ma określone obciążenie początkowe lub zimne. Gdy system osiągnie temperaturę roboczą, rura może poruszać się pionowo, zmieniając ściskanie sprężyny, a tym samym jej siłę nośną.
Na przykład przewód pary może unieść się w miarę nagrzewania. Jeśli pod tą linią zostanie umieszczony wspornik zmiennej sprężyny, sprężyna może się ścisnąć, gdy rura porusza się w górę. Podpora w dalszym ciągu przenosi ciężar rury, ale siła działająca na podporę zmienia się w miarę przechodzenia sprężyny przez jej zakres roboczy.
To zachowanie można przedstawić koncepcyjnie poprzez:
Zmiana obciążenia sprężyny = napięcie sprężyny × ruch pionowy
Rzeczywisty wybór musi uwzględniać pełną analizę naprężeń rurociągu, a nie opierać się wyłącznie na prostych obliczeniach. Sztywność sprężyny, obciążenie na gorąco, obciążenie na zimno, dostępny skok, kierunek ruchu i dopuszczalne zmiany obciążenia należy ocenić łącznie.
W wielu systemach przemysłowych akceptowalna jest kontrolowana zmiana obciążenia podpory. W takich sytuacjach konstrukcja zmiennej sprężyny może stanowić ekonomiczną i odpowiednią technicznie alternatywę dla stałego podparcia sprężyny.
Rurociągi przemysłowe rzadko są statyczne. Zmiany temperatury, zmiany ciśnienia, cykle rozruchu i wyłączania, warunki cieczy i zmiany procesu mogą wpływać na położenie rur i obciążenia podpór.
Bez odpowiedniego elastycznego układu podparcia nadmierne utwierdzenie może przyczynić się do kilku problemów:
Zmienne podparcie sprężyny rozwiązuje część tego wyzwania, zapewniając siłę podporową, która zmienia się w miarę ruchu rury.
Jest to szczególnie ważne w przypadku długich linii grzewczych, pionów pionowych, połączeń urządzeń, systemów parowych, rurociągów wydechowych, linii technologicznych i innych miejsc, w których pionowe przemieszczenie termiczne nie może być skutecznie kompensowane przez sztywne podpory.
Chociaż dokładna konstrukcja różni się w zależności od konfiguracji, typowy wspornik ze zmiennymi sprężynami zawiera kilka istotnych elementów.
| Część | Typowy materiał | Funkcja podstawowa |
|---|---|---|
| Sprężyna śrubowa | Stal sprężynowa | Generuje kontrolowaną siłę nośną i kompensuje ruch pionowy. |
| Obudowa sprężynowa | Stal węglowa lub określony stop | Chroni i prowadzi zespół sprężyny. |
| Załaduj płytę | Stal węglowa lub kuta | Przenosi podparte obciążenie na mechanizm sprężynowy. |
| Wskaźnik podróży | Stal nierdzewna lub materiał odporny na korozję | Pokazuje położenie sprężyny i pomaga zweryfikować ruch roboczy. |
| Zespół połączenia | Stal węglowa lub określony materiał | Łączy wspornik sprężyny z rurą, konstrukcją lub fundamentem. |
| Elementy regulacji | Stal | Umożliwić ustawienie wspornika w wymaganym obciążeniu i pozycji montażowej. |
Szczególnie ważna jest sama wiosna. Materiał, obróbka cieplna, dokładność produkcji, wstępne ustawienia i testy obciążeniowe bezpośrednio wpływają na niezawodność gotowego wsparcia.
Tianshun wykorzystuje w odpowiednich projektach materiały sprężynowe, takie jak 60Si2MnA lub 50CrVA, i może skonfigurować obudowę i elementy przyłączeniowe zgodnie ze środowiskiem operacyjnym i wymaganiami projektu.
Prawidłowy wybór zaczyna się od dokładnych danych technicznych. Wybór wspornika na podstawie średnicy rury nie jest wystarczający, ponieważ wspornik sprężynowy reaguje przede wszystkim na obciążenie i ruch, a nie sam rozmiar rury.
Do ważnych parametrów wyboru zaliczają się:
| Parametr | Przykładowy zakres/rozważanie | Dlaczego to ma znaczenie |
|---|---|---|
| Obciążenie operacyjne | Około 0,2–400 kN w zależności od modelu | Określa odpowiednią siłę sprężyny. |
| Podróż pionowa | Typowe opcje obejmują 30, 60, 90, 120 i 180 mm | Musi uwzględniać obliczone przemieszczenie rury. |
| Kierunek ruchu | W górę lub w dół | Wpływa na montaż i dobór sprężyn. |
| Odmiana obciążenia | Zależne od projektu; powszechnie kontrolowane w określonym procencie | Określa, czy odpowiednie jest rozwiązanie ze sprężyną zmienną czy stałą. |
| Materiał obudowy | Stal węglowa lub materiał niestandardowy | Musi wytrzymać warunki mechaniczne i środowiskowe. |
Najbezpieczniejszym podejściem jest wybranie podpory na podstawie analizy naprężeń rury i rysunku podpory. Przed zaleceniem odpowiedniej serii sprężyn Tianshun może sprawdzić informacje dotyczące obciążenia gorącego, obciążenia zimnego, ruchu i wymiarów.
Zmienne i stałe podpory sprężynowe rozwiązują powiązane, ale różne problemy inżynieryjne. Główną różnicą jest to, jak bardzo zmienia się siła nośna podczas ruchu rury.
| Funkcja | Zmienne wsparcie sprężyny | Stałe wsparcie sprężyny |
|---|---|---|
| Siły Wsparcia | Zmiany wraz z ruchem pionowym | Zaprojektowany tak, aby pozostawał w przybliżeniu stały |
| Typowe zastosowanie | Umiarkowane ruchy termiczne i dopuszczalne wahania obciążenia | Krytyczne lokalizacje wymagające bardzo małych wahań obciążenia |
| Budowa | Stosunkowo prosty mechanizm sprężynowy | Bardziej złożony układ mechaniczny |
| Koszt | Generalnie bardziej ekonomiczne | Generalnie wyższy |
| Rozważania dotyczące konserwacji | Zwykle proste | Wymaga uwagi na jego bardziej złożony mechanizm |
Decyzja powinna zawsze opierać się na wymaganiach technicznych. Stała sprężyna nie powinna być automatycznie uważana za lepszą. Tam, gdzie obliczona zmienność obciążenia podpory jest akceptowalna, podpora ze zmiennymi sprężynami może zapewnić wymaganą zdolność ruchu bez niepotrzebnej złożoności.
Podpory ze zmiennymi sprężynami są szeroko stosowane w obiektach przemysłowych, w których rurociągi podlegają znacznym przemieszczeniom w pionie.

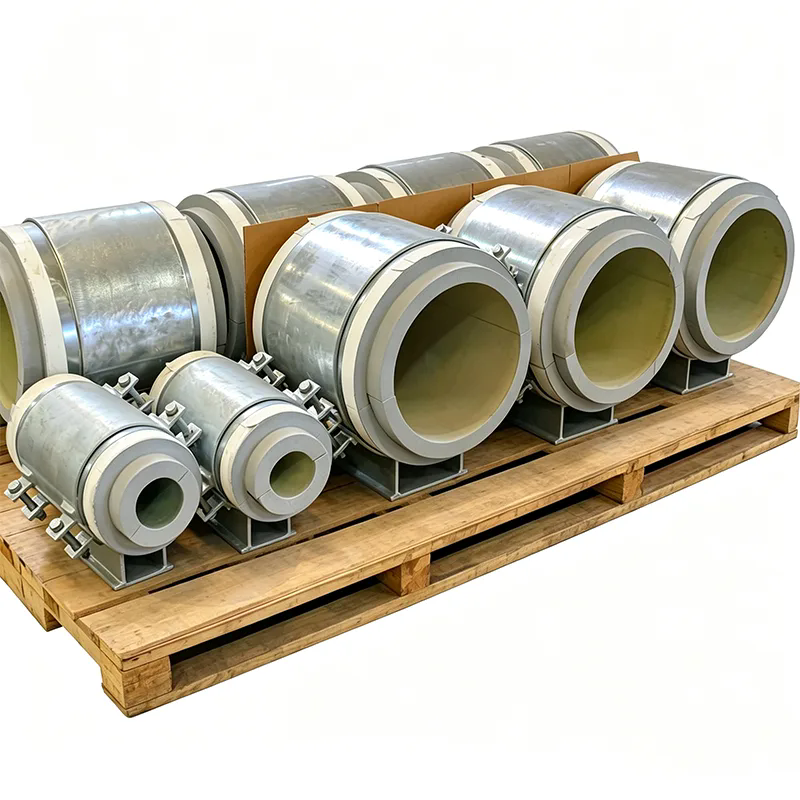

W przypadku zimnych lub izolowanych rurociągów wspornik sprężyny można również zintegrować z szerszym układem wspornika zaprojektowanym w celu ochrony izolacji i utrzymania wymaganej wydajności cieplnej.
Nawet prawidłowo wyprodukowany wspornik o zmiennej sprężynie może działać słabo, jeśli zostanie zainstalowany lub wyregulowany nieprawidłowo. Dlatego też instalację należy traktować jako czynność kontrolowaną przez inżynierów, a nie po prostu mechaniczne zadanie montażowe.
Przed instalacją sprawdź:
Częstym problemem w terenie jest niewystarczający prześwit. Podpora może pasować, gdy rura jest zimna, ale koliduje z pobliską konstrukcją stalową po wystąpieniu ruchu termicznego. Sprawdzenie całego zakresu ruchu przed instalacją może zapobiec kosztownym modyfikacjom w miejscu instalacji.
Instalacje zewnętrzne wymagają również odpowiedniego zabezpieczenia antykorozyjnego. W zależności od środowiska można rozważyć pomalowaną stal węglową, elementy cynkowane ogniowo, okucia ze stali nierdzewnej lub specjalistyczne systemy powłok.
Podpora sprężyny jest elementem mechanicznym przenoszącym obciążenie. Spójność produkcji ma zatem znaczenie, ponieważ niewielkie różnice w charakterystyce sprężyn lub ustawieniach montażu mogą mieć wpływ na rzeczywistą reakcję podpory.
Niezawodny proces produkcyjny powinien obejmować:
Tianshun oświadcza, że wsporniki sprężyn o zmiennej długości są przed wysyłką testowane pod kątem obciążenia, przy czym testy obejmują określone warunki obciążenia i skok sprężyny. Dokumentację testową można dostarczyć do odpowiednich zamówień, a jeśli wymaga tego projekt, można również zorganizować kontrolę strony trzeciej.
W przypadku projektów eksportowych klienci powinni wyjaśnić wymagane certyfikaty materiałowe, plany kontroli, wymagania dotyczące powłok, tolerancje wymiarowe i obowiązujące normy przed rozpoczęciem produkcji.
Rurociągi przemysłowe rzadko mają jedną uniwersalną konfigurację. Nawet jeśli mechanizm sprężynowy jest znormalizowany, otaczająca instalacja może wymagać modyfikacji.
W zależności od projektu personalizacja może obejmować:
Tianshun może pracować na podstawie rysunków technicznych, harmonogramów wsparcia, danych na temat naprężeń rur lub specyfikacji klienta. Podanie dokładnych informacji na etapie wyceny pomaga uniknąć konfliktów wymiarowych i zmian na późniejszym etapie podczas produkcji lub montażu.
Dla odbiorców przemysłowych wartość zmiennej podpory sprężyny wykracza poza samą sprężynę. Właściwy dobór, kontrola produkcji, dokumentacja i koordynacja dostaw mają wpływ na końcowy wynik projektu.
Tianshun koncentruje się na produktach do mocowania rurociągów przemysłowych i zapewnia zarówno standardowe, jak i dostosowane do indywidualnych potrzeb rozwiązania w zakresie wsporników ze zmiennymi sprężynami. Asortyment produktów obejmuje różne konfiguracje wsporników sprężyn i nośności przeznaczone do różnych układów rurociągów.
Do kluczowych zalet współpracy z doświadczonym producentem należą:
Prosząc o wycenę od Tianshun, klienci mogą poprawić dokładność wyboru, podając etykietę podporową, obciążenie robocze, obciążenie zimnem, ruch pionowy, kierunek ruchu, wysokość instalacji, wymagany standard, typ połączenia, warunki środowiskowe i dostępną przestrzeń.
Jego głównym celem jest podparcie rury, umożliwiając jednocześnie kontrolowany ruch w pionie. Sprężyna kompensuje przemieszczenie termiczne, podczas gdy siła podtrzymująca zmienia się w określonym zakresie roboczym.
Ogólnie jest to odpowiednie, gdy w systemie rurociągów występują ruchy pionowe, a wynikająca z tego zmiana obciążenia podpory jest akceptowalna zgodnie z analizą naprężeń rurociągu. Zamiast tego w krytycznych lokalizacjach, w których występują wyjątkowo restrykcyjne zmiany obciążenia, może być konieczne zastosowanie stałego układu sprężyn.
Najbardziej przydatne informacje obejmują obciążenie gorące, obciążenie zimne, przemieszczenie pionowe, kierunek ruchu, lokalizację podpór, wymiary montażowe, rozmieszczenie połączeń, temperaturę roboczą i obowiązujące standardy projektowe.
Tak. Tianshun zapewnia konfiguracje dostosowane do wymagań, takich jak specjalny przesuw, wymiary obudowy, układy połączeń, materiały, powłoki i warunki instalacji.

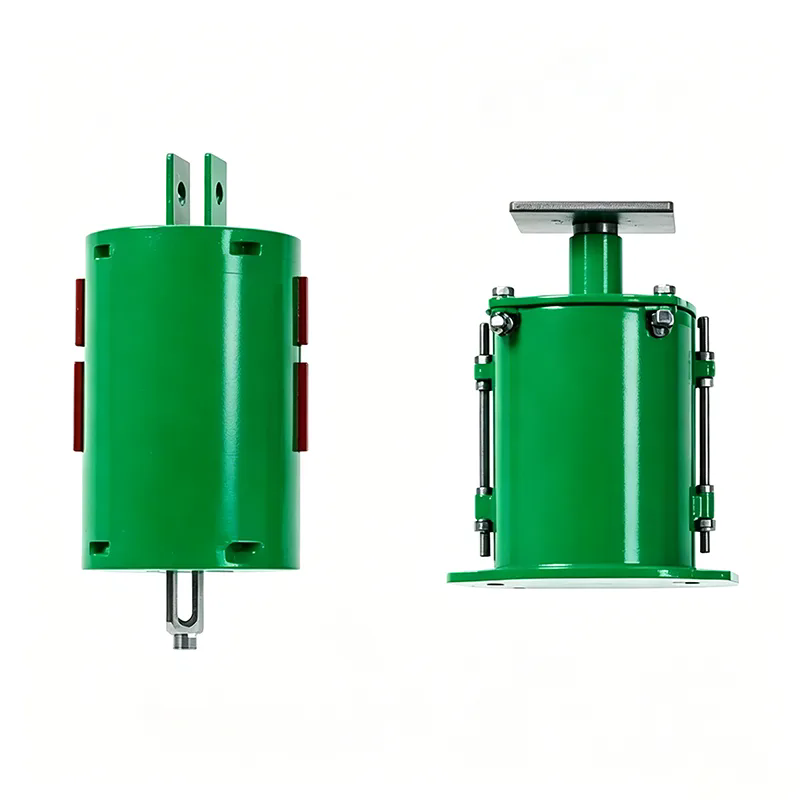

Mechanizm sprężynowy pełni tę samą podstawową funkcję, ale sposób montażu jest inny. Wieszak sprężynowy jest zwykle zawieszany na konstrukcji napowietrznej, natomiast wspornik sprężynowy może być umieszczony pod lub obok rury, w zależności od projektu.
Testowanie może obejmować sprawdzenie określonego obciążenia w położeniu zimnym i roboczym, weryfikację skoku, potwierdzenie ustawienia sprężyny i kontrolę gotowego zespołu. Dokładna procedura kontroli zależy od specyfikacji projektu i wymagań zakupowych.
Tak. Zastosowania zewnętrzne wymagają odpowiedniego uwzględnienia ochrony antykorozyjnej, systemów powłok, drenażu, narażenia środowiskowego i doboru sprzętu. Tianshun może zapewnić odpowiednie opcje obróbki powierzchni dla różnych środowisk operacyjnych.
Nie automatycznie. Rodzaj podpory należy określić na podstawie układu rurociągów i analizy naprężeń. Tam, gdzie wymagana jest kontrolowana elastyczność pionowa, odpowiednia jest zmienna sprężyna; sztywne podpory pozostają odpowiednie tam, gdzie nie jest wymagany ruch lub gdzie utwierdzenie jest częścią projektu.
A Zmienne wsparcie sprężynyzapewnia praktyczny sposób zarządzania pionowym ruchem termicznym przy jednoczesnym zachowaniu niezawodnego podparcia rury. Umożliwiając sprężynie zmianę stopnia ściśnięcia lub wydłużenia w miarę ruchu rury, można zmniejszyć niepożądane skutki, które mogą wystąpić, gdy rurociąg aktywny termicznie jest nadmiernie utwierdzony.
Jednak pomyślne zastosowanie zależy od czegoś więcej niż tylko wyboru sprężyny o odpowiedniej nośności. Należy wziąć pod uwagę obciążenia gorące i zimne, przemieszczenie pionowe, kierunek ruchu, dopuszczalne zmiany obciążenia, prześwit montażowy, narażenie na czynniki środowiskowe, konfigurację połączeń, jakość produkcji i wymagania testowe.
W przypadku systemów rurociągów związanych z wytwarzaniem energii, petrochemią, przetwórstwem chemicznym, LNG, rafineriami, stalą i innymi przemysłowymi systemami rurociągów właściwa konstrukcja wspornika może pomóc poprawić stabilność mechaniczną oraz uprościć instalację i konserwację.
Tianshunzapewnia rozwiązania ze zmiennymi sprężynami do standardowych i niestandardowych zastosowań przemysłowych. Jeśli masz rysunek podpór rurowych, harmonogram sprężyn, dane dotyczące obciążenia lub specjalne wymagania dotyczące instalacji, wyślij szczegóły projektu do zespołu Tianshun w celu oceny technicznej i odpowiedniej konfiguracji.Skontaktuj się z namijuż dziś, aby omówić wymagania dotyczące podpór ze zmiennymi sprężynami i uzyskać praktyczne rozwiązanie dla Twojego projektu rurociągu.
