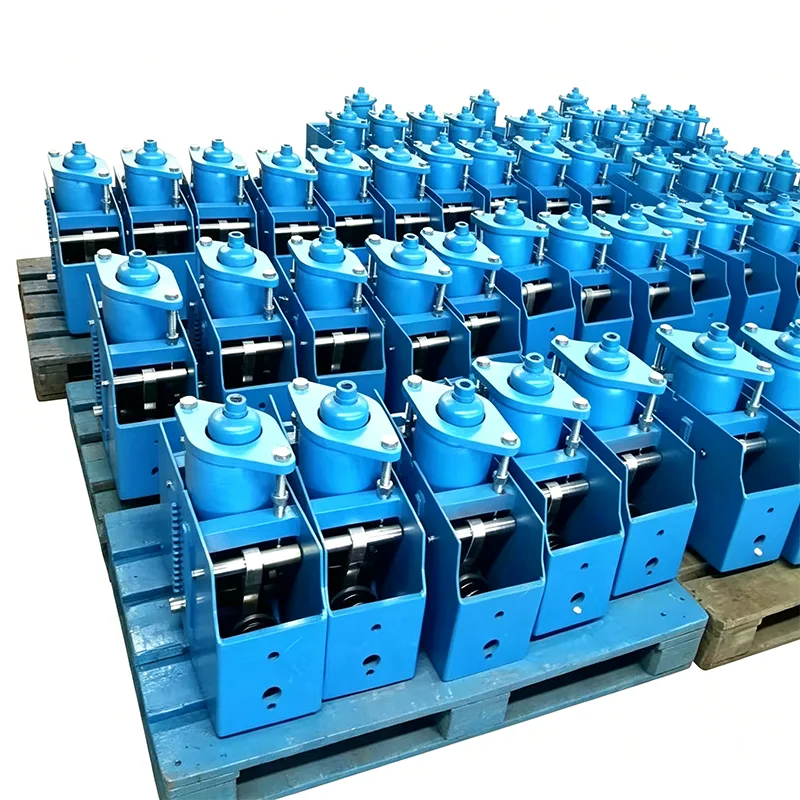

Precyzyjny wieszak ze stałą sprężyną do rurociągów o dużej pojemności i równomiernym obciążeniu

Wieszaki ze sprężynami o stałym obciążeniu, zwane także wspornikami sprężyn o stałym obciążeniu lub wspornikami o stałej sile, zapewniają niemal równomierną siłę podparcia w całym zakresie ruchu rury. Jednostki te zostały zaprojektowane specjalnie dla systemów rurociągów, które podlegają znacznym pionowym przemieszczeniom cieplnym, gdzie zmienne wsporniki sprężynowe spowodowałyby nadmierne zmiany obciążenia i przeniosłyby niepożądane naprężenia na podłączony sprzęt i rurociągi.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

To badanie typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Na Technologia rurociągów Yangzhou Tianshun, produkujemy wieszaki sprężyn stałych, wykorzystując sprawdzony mechanizm korbowo-korbowodowy w połączeniu z wysokiej jakości sprężynami dociskowymi. Taka konstrukcja równoważy moment obrotowy sprężyny z momentem obciążenia wokół głównej osi przez cały skok, utrzymując odchylenie obciążenia w granicach ±5% w standardzie — i ±3% w konfiguracjach o wysokiej precyzji. Każdy zespół jest umieszczony w obudowie ochronnej, która chroni wewnętrzne komponenty przed gruzem budowlanym i zanieczyszczeniami środowiska, zmniejszając ryzyko konserwacji przez cały okres użytkowania podpory.

Dane techniczne i serie

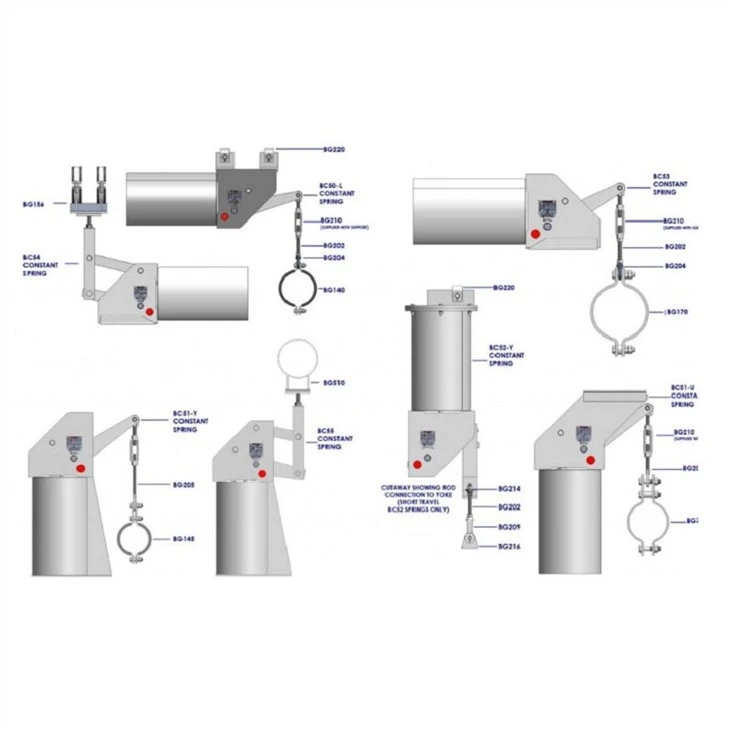

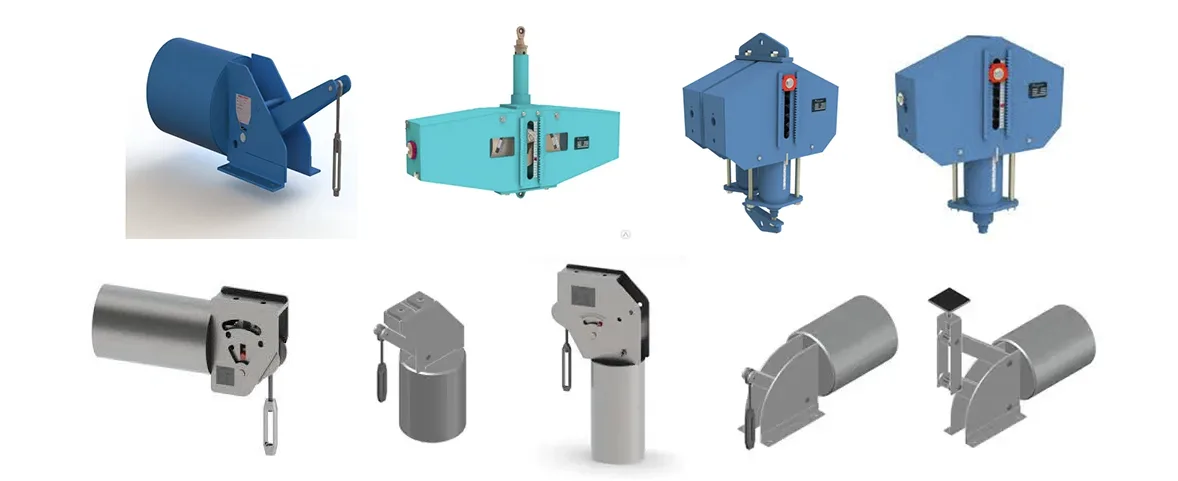

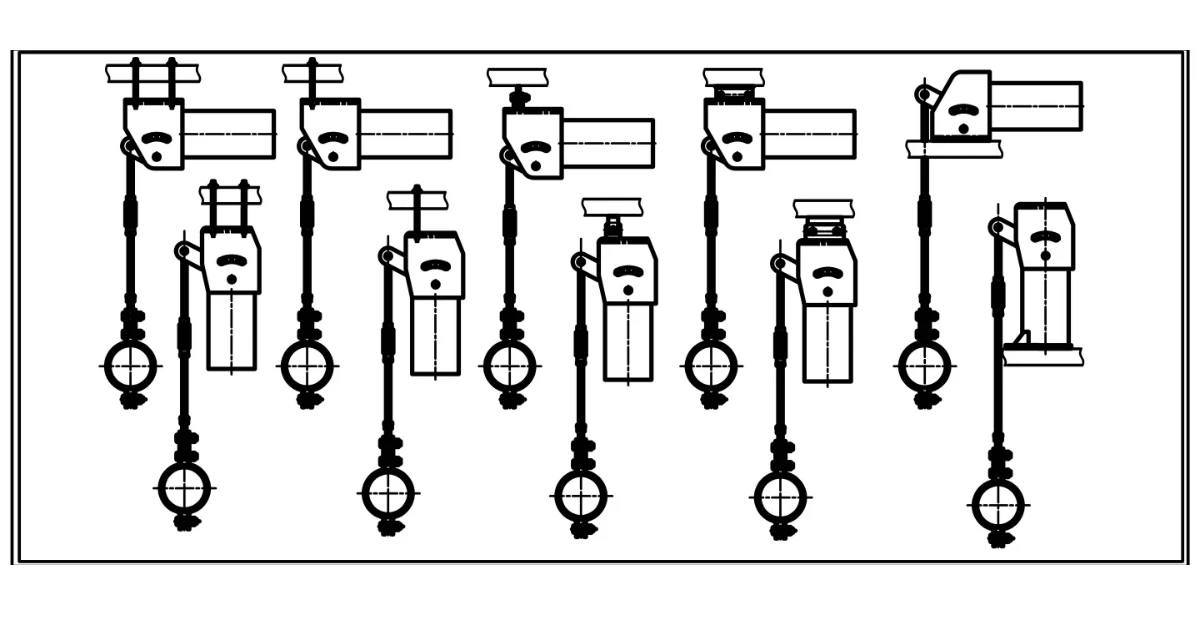

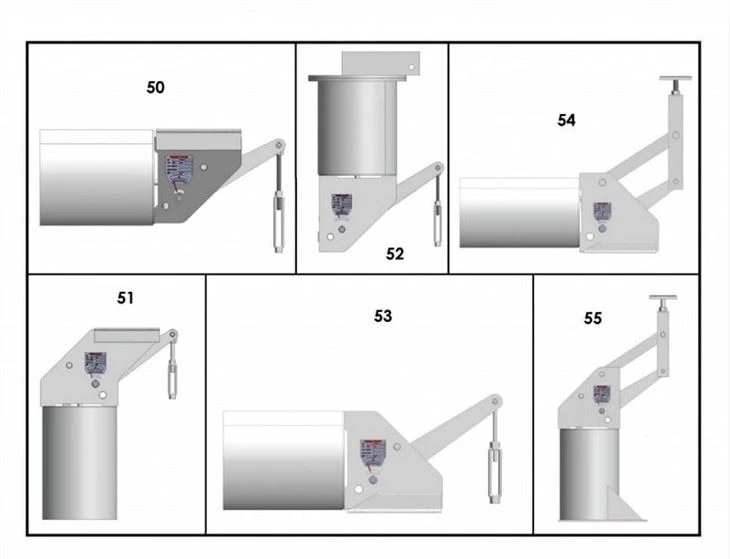

Naszstałe wsparcie sprężynyOferta obejmuje zakres obciążenia roboczego od 0,1 kN do 500 kN, ze standardowymi opcjami przesuwu 50 mm, 100 mm, 200 mm i 400 mm oraz dostępnymi niestandardowymi przesuwami do 600 mm. Standardowe serie obejmują modele PH, LH, CA, CS i TH, odpowiednie do montażu poziomego i pionowego. Cewki sprężynowe są produkowane ze stali stopowej 60Si2Mn lub 50CrVA, a obudowy są wykończone cynkowaniem ogniowym lub powłoką epoksydową, aby dostosować się do temperatur otoczenia od -20°C do +80°C.

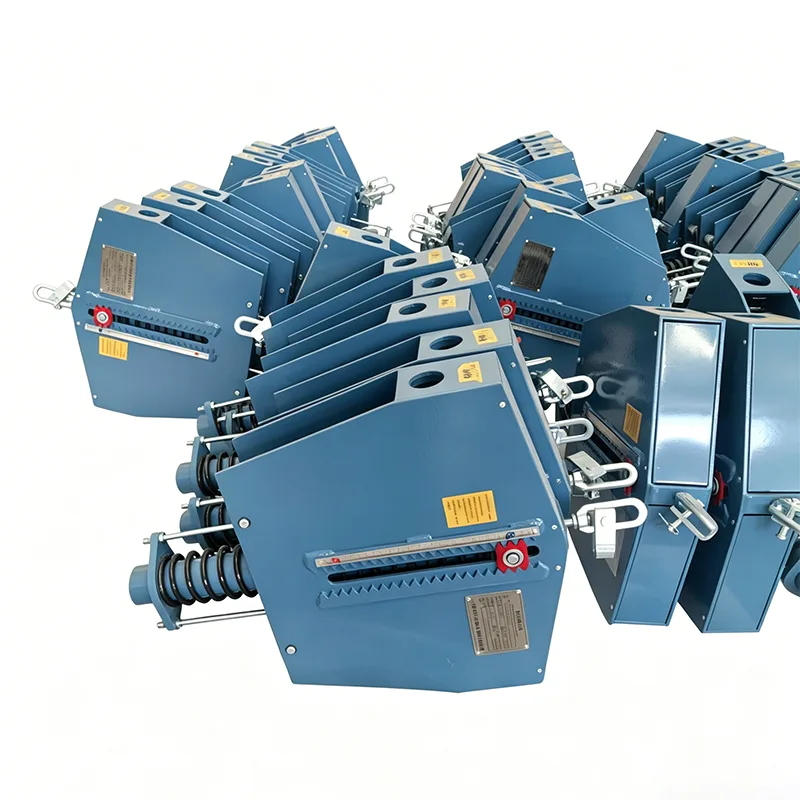

Każdy stały wieszak sprężynowy jest fabrycznie ustawiony na określone przez klienta obciążenie oraz położenie zimne/gorące i wyposażony w górne i dolne ograniczniki ruchu, aby zapobiec nadmiernemu skokowi. Wyraźnie widoczna skala przesuwu i pokrętło regulacji obciążenia umożliwiają precyzyjne dostrojenie na miejscu w zakresie ±10% obciążenia znamionowego, przy czym w niektórych konfiguracjach można regulować do ±20% w odstępach co 2%. Czerwone wstępnie ustawione kołki są instalowane fabrycznie w celu zablokowania wspornika podczas testów hydrostatycznych i mycia kwasem, wytrzymując obciążenie nawet dwukrotnie większe od obciążenia znamionowego przed demontażem podczas uruchamiania systemu.

Standardy i inżynieria niestandardowa

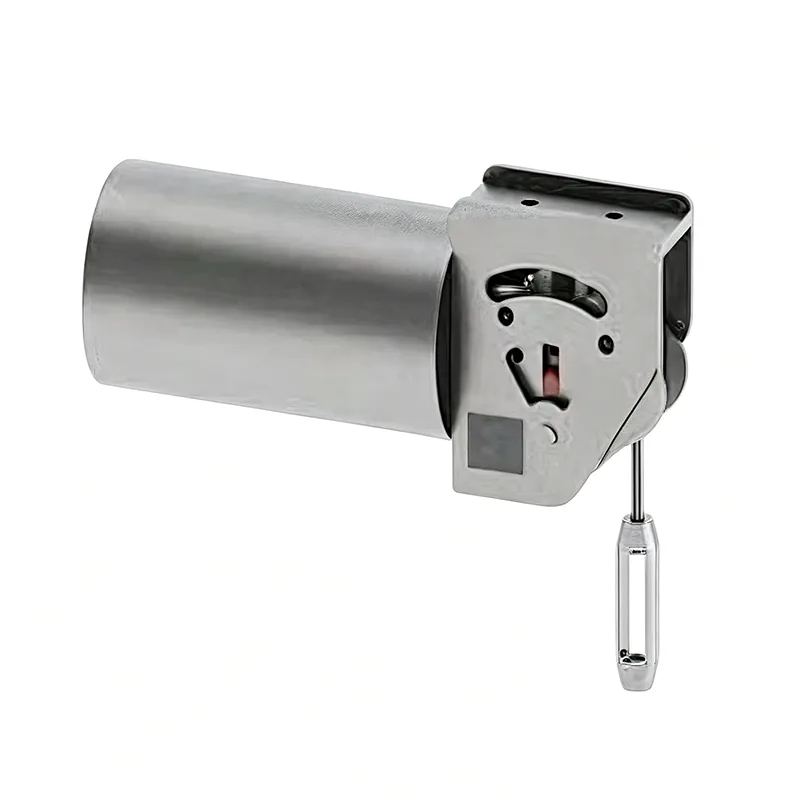

Wszystkie wsporniki sprężynowe o stałym obciążeniu są projektowane i produkowane zgodnie z GB/T 17116.1/.2/.3 i NB/T 47039 i można je w pełni dostosować do międzynarodowych standardów, w tym MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Jako doświadczony producent wsporników do rur produkujemy również w pełni niestandardowe wsporniki o stałej sile na bazie na rysunkach klienta i parametrach specyficznych dla projektu.

Zastosowanie w branżach krytycznych

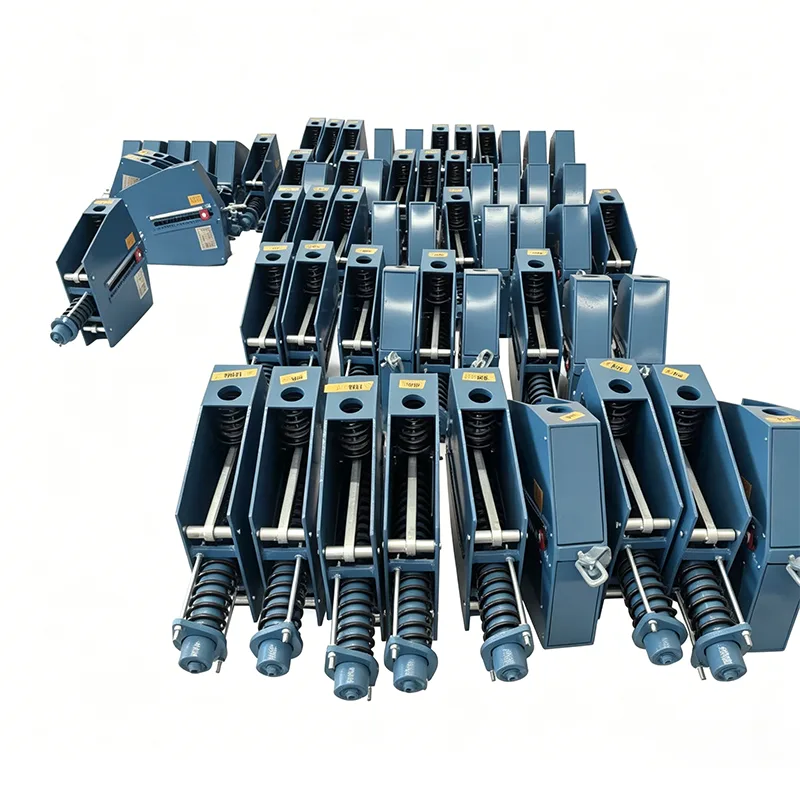

Stałe wieszaki sprężynowe są stosowane w systemach rurociągów, w których niezmienność obciążenia nie podlega negocjacjom. Typowe instalacje to elektrownie cieplne, elektrownie jądrowe, rafinerie, terminale LNG i LPG, sieci ciepłownicze oraz wysokotemperaturowe linie technologiczne w zakładach petrochemicznych i farmaceutycznych. Często są one instalowane obok wsporników ze zmiennymi sprężynami na tym samym rurociągu — jednostki stałe w węzłach o dużym przemieszczeniu i wieszaki ze zmiennymi sprężynami w miejscach o mniejszym ruchu termicznym.

Szerszy asortyment produktów do mocowania rur

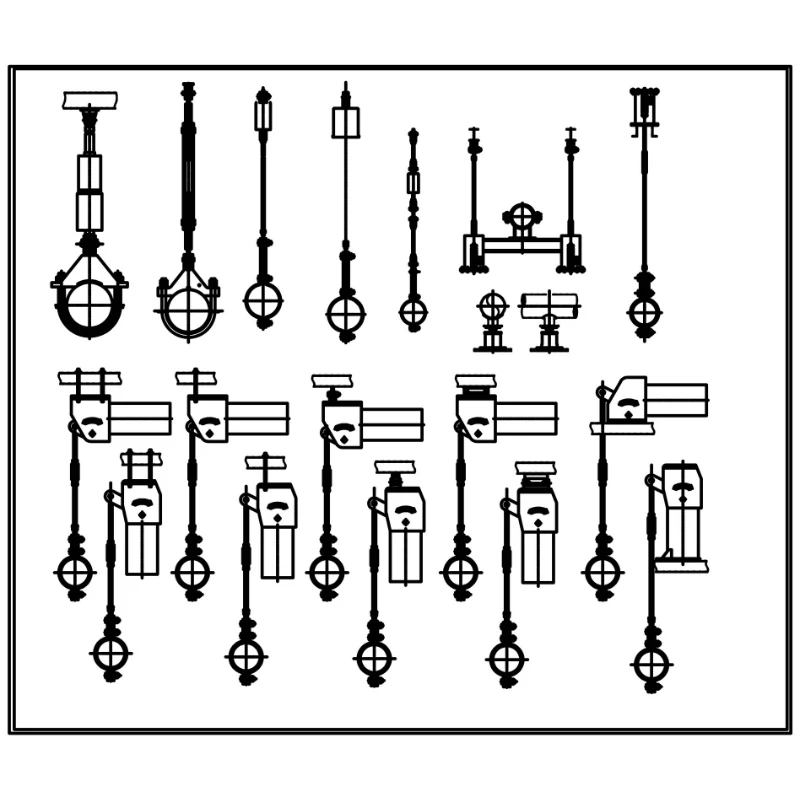

Oprócz stałych wieszaków sprężynowych nasza pełna oferta wsporników do rur obejmuje wsporniki ze sprężynami zmiennymi, wieszaki sztywne, wsporniki podstaw do rur, wstępnie izolowane wsporniki do rur i tłumiki hydrauliczne do dynamicznej kontroli obciążenia. W przypadku projektów wymagających kompensacji ruchów termicznych dostarczamy również kompensatory z mieszkiem metalowym, kompensatory gumowe i kompensatory tkaninowe, które integrują się z naszymi systemami wsporczymi, tworząc kompletne rozwiązanie rurociągowe.

Zapewnienie jakości i usług

Każde wsparcie przechodzi przed wysyłką pełne wewnętrzne testy, poparte naszym systemem zarządzania jakością ISO 9001:2015 oraz zgodnością ze standardami ASME i API, jeśli jest to wymagane. Klienci otrzymują dedykowane wsparcie techniczne od zapytania po instalację, 24-godzinną odpowiedź na wszystkie oferty oraz wskazówki dotyczące regulacji obciążenia na miejscu w ramach naszej obsługi posprzedażnej. Dzięki ponad 14-letniemu doświadczeniu w produkcji wsporników rur i złącz kompensacyjnych dla projektów w 45 krajach, dostarczamy zarówno standardowe jednostki katalogowe, jak i w pełni zaprojektowane, niestandardowe rozwiązania dla wykonawców EPC i użytkowników końcowych na całym świecie.

Często zadawane pytania

Jaka jest różnica między wieszakiem ze stałą sprężyną a wspornikiem ze zmienną sprężyną?

Zmienne wsporniki sprężynowe wywierają zmienną siłę reakcji, gdy rura porusza się w pionie, w wyniku ściskania lub rozciągania sprężyny. W wieszakach ze stałymi sprężynami zastosowano mechanizm korbowo-korbowodowy, aby utrzymać prawie równomierną siłę nośną w całym zakresie skoku. Z reguły jednostki stałe są określane, gdy przemieszczenie termiczne przekracza 50 mm lub gdy zmiany obciążenia muszą pozostać poniżej 6%, aby uniknąć przenoszenia naprężeń na pompy, turbiny lub inny wrażliwy sprzęt.

Co oznacza odchylenie obciążenia ± 5% przy stałym podparciu sprężynowym?

Odchylenie obciążenia to maksymalna procentowa różnica między rzeczywistą siłą nośną a nominalnym obciążeniem znamionowym w dowolnym punkcie ruchu roboczego. Nasze standardowe wieszaki ze stałymi sprężynami utrzymują odchylenie w granicach ± ​​5%, co spełnia większość wymagań dotyczących rurociągów przemysłowych. Do zastosowań krytycznych, takich jak linie technologiczne nuklearne lub precyzyjne, oferujemy jednostki o wysokiej precyzji z odchyleniem ± 3%.

Kiedy należy usunąć czerwone kołki predefiniowane?

Wstępnie ustawione kołki są instalowane fabrycznie w celu zablokowania wieszaka w pozycji montażu na zimno, umożliwiając wykonanie testów hydrostatycznych i płukania rur kwasem bez ściskania lub rozciągania zespołu sprężyny. Należy je usunąć przed oddaniem systemu do użytku, zwykle po zakończeniu testów wodnych i kontroli przed oddaniem do eksploatacji. Nasze standardowe kołki wytrzymują podczas testów obciążenie nawet dwukrotnie większe niż znamionowe; daj nam znać, jeśli Twój projekt wymaga większego marginesu bezpieczeństwa.

Czy obciążenie można regulować na miejscu po instalacji?

Tak. Każdy wieszak ze sprężyną stałą jest wyposażony w śrubę regulującą obciążenie i skalibrowane pokrętło. Obracanie śruby zwiększa lub zmniejsza ustawione obciążenie w krokach co 2%, przy całkowitym zakresie regulacji wynoszącym ±10% w przypadku urządzeń standardowych (do ±20% w wybranych konfiguracjach). Umożliwia to precyzyjne dostrojenie w celu skompensowania niewielkich różnic pomiędzy warunkami projektowymi a rzeczywistą instalacją w miejscu instalacji.

Jakimi standardami kierują się Twoje stałe wieszaki sprężynowe?

Nasz standardowy asortyment jest zaprojektowany zgodnie z GB/T 17116.1/.2/.3 i NB/T 47039 i można go zmieniać pod względem wymiarów i wydajności z MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Możemy również wyprodukować w pełni niestandardowe wsporniki zgodnie z rysunkami projektu i specyfikacjami.

Jaki jest typowy czas realizacji?

Standardowe wieszaki sprężynowe z katalogu standardowego są zazwyczaj wysyłane w ciągu 15 do 25 dni roboczych, w zależności od ilości i serii. Jednostki zaprojektowane na zamówienie wymagają dodatkowego czasu na prace inżynieryjne i potwierdzenie. Na życzenie możliwa jest dostawa w trybie pilnym, po wcześniejszym uzgodnieniu przy składaniu zamówienia lub co najmniej 20 dni przed planowaną datą dostawy.
