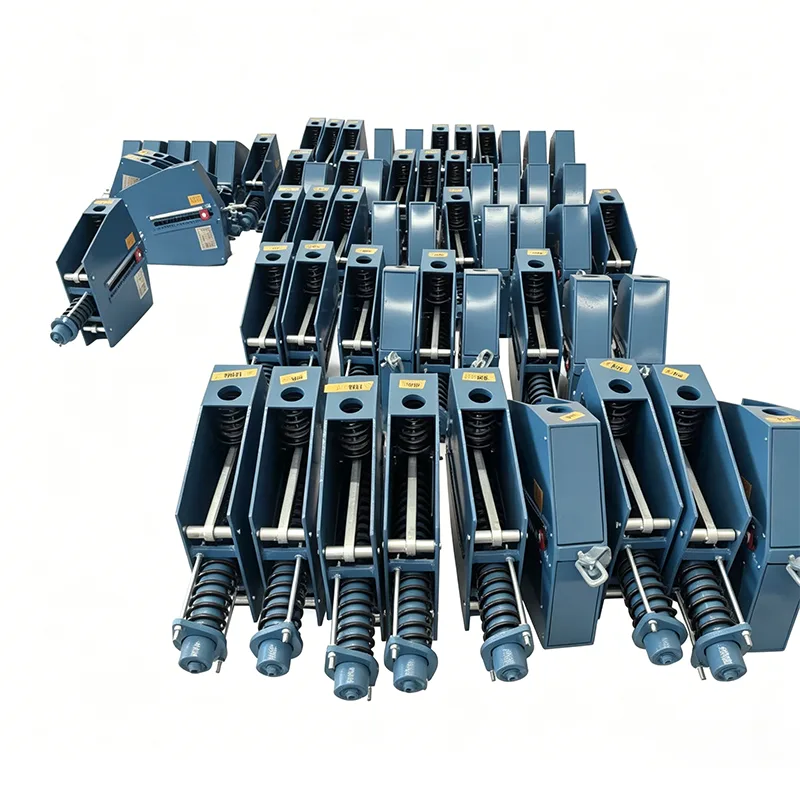

Wieszak sprężynowy stały elektrowni cieplnej

W skomplikowanych systemach rurociągów pary-wody, spalin-powietrza i pyłu węglowego elektrowni cieplnych przemieszczenia termiczne rurociągów spowodowane drastycznymi zmianami temperatury są ukrytym niebezpieczeństwem zagrażającym bezpieczeństwu systemu. Wspierana przez 14 lat technicznego doświadczenia w dziedzinie wsparcia rurociągów, firma Yangzhou Tianshun Pipeline Technology Co., Ltd. opracowała specjalnie opracowany wieszak ze stałą sprężyną dla elektrowni cieplnej do warunków pracy energii cieplnej. Zaprojektowany w oparciu o zasadę równowagi momentów, produkt ten zapewnia ciągłą, stałą siłę nośną w przypadku wystąpienia pionowych przemieszczeń cieplnych w rurociągach, skutecznie pochłania i kompensuje naprężenia spowodowane przemieszczeniem, zapobiega uszkodzeniu rurociągów i podłączonych urządzeń przez dodatkowe naprężenia oraz zapewnia długoterminową bezpieczną pracę elektrowni.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze stałą sprężyną	Przykład
Model/seria	PH, LH, CA, CS, TH
Nośność (operacyjna)	0,1 kN - 500 kN
Całkowita podróż	50 mm, 100 mm, 200 mm, 400 mm
Rzeczywista podróż	Do 600 mm
Odchylenie obciążenia (tolerancja)	±5% (standard) / ±3% (wysoka prec.)
Pozycja montażowa	Poziomo/pionowo
Wykończenie obudowy	Cynkowane ogniowo / żywica epoksydowa
Temperatura pracy	-20°C do +80°C (otoczenie)
Materiał cewki sprężyny	60Si2Mn / 50CrVA
Zakres regulacji obciążenia	±10% (regulacja pola)

Zastosowanie inżynieryjne i realizacja wartości

Systemy rurociągów w elektrowniach cieplnych mają niezwykle wysokie wymagania dotyczące niezawodności części nośnych. Projektując wieszak ze stałą sprężyną dla elektrowni cieplnej, w pełni uwzględniliśmy praktyczne problemy inżynieryjne:

Eliminacja dodatkowych naprężeń: W określonym zakresie przemieszczenia obciążenia moment sprężyny i moment obciążenia zawsze utrzymują równowagę dynamiczną, unikając deformacji rurociągu lub nieszczelności połączeń spowodowanych rozszerzalnością cieplną i skurczem na zimno.

Dokładne ustawienie w stanie zimnym: Producent przeprowadza ustawienie wstępnego ściskania ściśle według obciążenia montażowego dostarczonego przez użytkowników i mocuje płytkę wskaźnikową w teoretycznej pozycji roboczej w stanie zimnym za pomocą bloków pozycjonujących, zapewniając, że sprężyna jest tymczasowo sztywna podczas montażu na miejscu i unikając przypadkowych naprężeń podczas budowy.

Intuicyjne monitorowanie obsługi i konserwacji: Konstrukcja zewnętrznej płytki wskaźnikowej przemieszczenia pozwala personelowi obsługującemu i konserwującemu intuicyjnie sprawdzić, czy przemieszczenie wspornika sprężyny pod obciążeniem roboczym jest zgodne z projektem po oddaniu rurociągu do normalnej pracy, co ułatwia konserwację zapobiegawczą.

Ścisła kontrola jakości i specyfikacje instalacji

Każdy produkt jest w pełni testowany w naszej firmie przed wysyłką

Przed wysyłką każdy produkt przechodzi pełny, wewnętrzny program testów. Program ten obejmuje kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT, jeśli ma to zastosowanie, badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR) są dostarczane wraz z przesyłką.

Te wewnętrzne testy nie są testami stron trzecich akredytowanymi przez ILAC

Jeśli wymagane są badania w obecności osób trzecich lub badania laboratoryjne, można je zorganizować osobno jako usługę opcjonalną.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Dostępna jest analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. Spawaj NDT

Można wykonać badania cząstek magnetycznych (MT), badania penetracyjne cieczy (PT), badania ultradźwiękowe (UT) i badania radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Uwzględniono krzywe obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Co nas wyróżnia

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

W zakresie dokładności obciążenia, standardów testowania i systemów dokumentacji naszym punktem odniesienia jest międzynarodowy system mocowania rur LISEGA.

Więcej niż standardowy producent krajowy

Standardowy krajowy producent zazwyczaj dostarcza tylko produkt. Idziemy dalej, zapewniając krzywą przemieszczenia obciążenia dla każdej jednostki sprężyny. Pomagamy także w organizacji zewnętrznych testów SGS i inspekcji z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Dlaczego warto wybrać wieszak ze stałą sprężyną w elektrowni cieplnej Tianshun?

Bogate doświadczenie w projektach energetyki cieplnej: produkty są szeroko stosowane w rurociągach parowo-wodnych i systemach zawieszenia urządzeń kotłowych w elektrowniach cieplnych w kraju i za granicą i przetrwały testy cykli rozruchu i wyłączania wielu jednostek.

Indywidualne wsparcie inżynieryjne: zapewniamy kompleksowe usługi techniczne, począwszy od obliczenia naprężenia rurociągu, wyboru typu i dopasowania, po wskazówki dotyczące instalacji na miejscu, zapewniając, że każde wsparcie dokładnie odpowiada warunkom pracy.

Stabilne dostawy w łańcuchu dostaw: Opierając się na zautomatyzowanych liniach produkcyjnych i kompletnym sprzęcie testującym w naszej bazie Jiangsu, zapewniamy terminowe i wysokiej jakości dostawy materiałów do wielkoseryjnych projektów elektroenergetycznych.

Wsparcie w pełnym cyklu życia: Tworzymy wyłączną dokumentację projektu oraz zapewniamy ocenę stanu i wskazówki dotyczące wymiany podczas konserwacji związanej z przestojami, zmniejszając ryzyko związane z eksploatacją i konserwacją elektrowni.

Uzyskaj pomoc techniczną już teraz:

Yangzhou Tianshun Pipeline Technology Co., Ltd. angażuje się w zapewnianie stabilnej i niezawodnej gwarancji wsparcia rurociągów dla światowych przedsiębiorstw zajmujących się energetyką cieplną za pomocą wysokiej jakości wieszaka ze stałą sprężyną dla elektrowni cieplnej!
