Tłumiki hydrauliczne to wrażliwe na prędkość urządzenia ograniczające, stosowane do ochrony systemów rurociągów i sprzętu przed nagłymi obciążeniami dynamicznymi — takimi jak zdarzenia sejsmiczne, uderzenia wodne i parowe, podmuchy wiatru i stany nieustalone związane z wyłączeniem pompy — umożliwiając jednocześnie niezakłócony, powolny ruch spowodowany rozszerzalnością i kurczeniem termicznym. W przeciwieństwie do wsporników sprężynowych, które przenoszą ciężar rury, amortyzatory hydrauliczne nie przenoszą obciążenia statycznego w normalnych warunkach pracy; włączają się tylko wtedy, gdy prędkość rury przekracza zadany próg.
Technologia rurociągów Yangzhou Tianshunprodukuje hydrauliczne tłumiki przeznaczone do stosowania w systemach rurociągów energetycznych, petrochemicznych i nuklearnych. Każda jednostka wykorzystuje tłok poruszający się przez płyn hydrauliczny wewnątrz uszczelnionego cylindra. Przy małych prędkościach — typowych dla wzrostu temperatury — płyn przepływa swobodnie przez skalibrowane otwory, a tłumik stawia znikomy opór. Kiedy nagłe zdarzenie napędza rurę szybciej niż prędkość wyzwalania, przepływ przez kryzę zostaje ograniczony, wzrasta ciśnienie płynu, a tłumik blokuje się w trybie sztywnego utwierdzenia, przenosząc obciążenie dynamiczne na konstrukcję budynku.

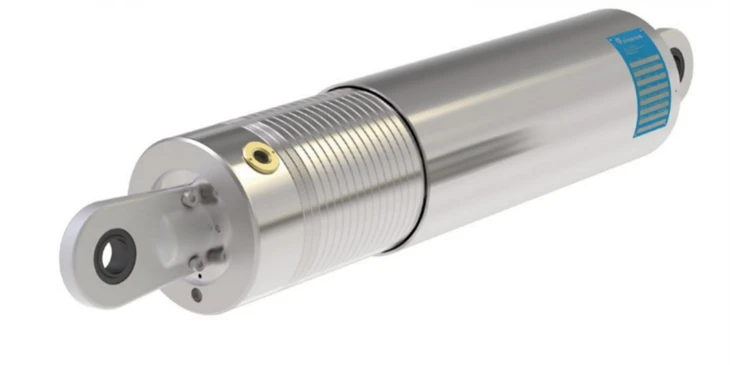

Nasze standardowe tłumiki hydrauliczne składają się z cylindra ze stali węglowej lub stopowej, hartowanego tłoczyska z powłoką odporną na korozję oraz wysokowydajnego płynu hydraulicznego przystosowanego do pracy w szerokim zakresie temperatur. Połączenia końcowe są dostępne w kilku konfiguracjach, obejmujących ucho prętowe, widełkowe, przegub kulowy i końcówki gwintowane, co umożliwia montaż w dowolnej orientacji — poziomej, pionowej lub pod kątem.
Każdy tłumik jest fabrycznie napełniony, zaplombowany i wstępnie przetestowany. Wewnętrzna kompensacja termiczna uwzględnia zmiany objętości płynu spowodowane wahaniami temperatury otoczenia, zapobiegając fałszywemu blokowaniu lub niepożądanemu napięciu wstępnemu podczas normalnej pracy.
Nośności wahają się od około 5 kN do 500 kN i więcej w przypadku niestandardowych jednostek o dużej wytrzymałości. Standardowe skoki obejmują 100 mm, 150 mm, 200 mm, 300 mm i 500 mm, dłuższe skoki są dostępne na życzenie. Prędkość wyzwalania — prędkość, z jaką tłumik przechodzi od swobodnego ruchu do unieruchomienia — jest zwykle kalibrowana w zakresie od 5 mm/s do 50 mm/s w zależności od specyfikacji projektu i może być dostosowana do indywidualnych wymagań instalacyjnych.
Zakres temperatur pracy dla standardowych jednostek wynosi od -40°C do +120°C, do zastosowań specjalistycznych dostępne są warianty wysokotemperaturowe i płyny klasy nuklearnej.
Nasze tłumiki hydrauliczne są projektowane i testowane zgodnie z obowiązującymi normami międzynarodowymi, w tym MSS SP-69, ASME B31.1, ASME B31.3 i wymaganiami IEEE dotyczącymi usług nuklearnych. Przed wysyłką każde urządzenie przechodzi testy funkcjonalne, próby ciśnieniowe i testy szczelności. W przypadku projektów nuklearnych i projektów o wysokich specyfikacjach możemy dostarczyć pełną dokumentację kwalifikacyjną, w tym badania cykliczne, starzenie się środowiska i raporty kwalifikacyjne sejsmiczne, zgodnie z wymaganiami.
Tłumiki hydrauliczne są stosowane wszędzie tam, gdzie instalacja rurowa musi poruszać się swobodnie w warunkach termicznych, ale musi być zabezpieczona przed zdarzeniami dynamicznymi. Podstawowe instalacje obejmują główne rurociągi pary i rurociągi wody zasilającej w elektrowniach cieplnych i jądrowych, pętle chłodziwa reaktorów, linie przesyłowe LNG i LPG, rurociągi wylotowe pieców rafineryjnych, wysokociśnieniowe linie technologiczne oraz rurociągi biegnące w strefach sejsmicznych.
Tłumiki hydrauliczne są prawie zawsze częścią kompleksowego systemu podparcia rur i współpracują z innymi komponentami, a nie je zastępują. Wieszaki ze sprężynami zmiennymi i wieszaki ze sprężynami stałymi przenoszą ciężar rury i kompensują powolne ruchy termiczne, natomiast amortyzatory zapewniają równoległe utwierdzenie dynamiczne w tych samych lub sąsiadujących punktach podparcia. Na liniach wyposażonych w kompensatory z metalowym mieszkiem, tłumiki chronią mieszek przed nadmiernym rozciągnięciem lub nadmiernym ściskaniem podczas zdarzeń przejściowych.
Nasza szersza oferta produktów obejmuje pełny pakiet wsporników i elastyczności rurociągów: wsporniki sprężyn i wieszaki sprężyn wszystkich typów, sztywne wsporniki rur, wsporniki podstaw rurowych, preizolowane wsporniki rur do zastosowań zimnych i gorących oraz kompletną linię złącz kompensacyjnych. Umożliwia to wykonawcom EPC i użytkownikom końcowym pozyskiwanie tłumików, podpór i komponentów rozszerzających od jednego producenta, co upraszcza koordynację i odpowiedzialność za jakość.

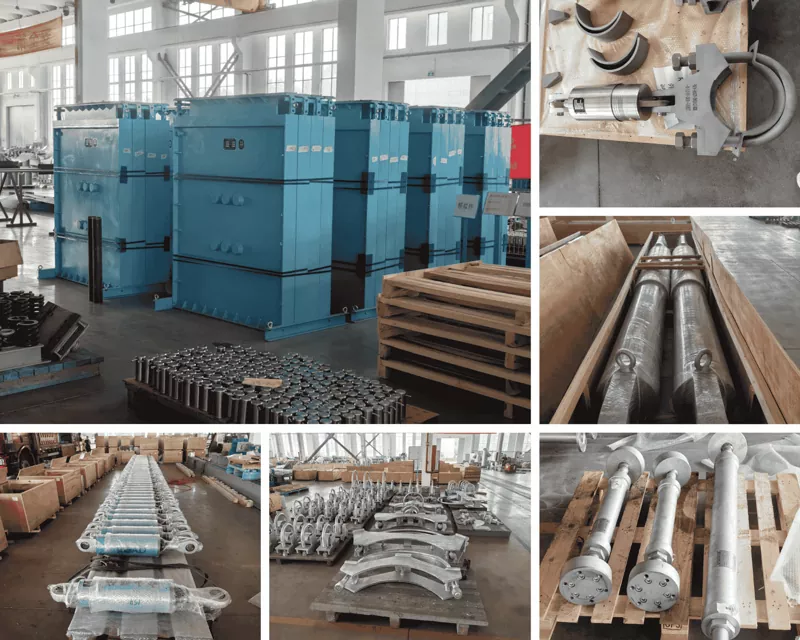

Każdy tłumik hydrauliczny jest montowany i testowany w naszym własnym zakładzie zgodnie z naszym systemem zarządzania jakością ISO 9001:2015. Wspieramy klientów, udzielając pomocy w zakresie wymiarowania, wskazówek dotyczących instalacji i zaleceń dotyczących planowej konserwacji. Standardowy czas realizacji jednostek katalogowych wynosi od trzech do pięciu tygodni, a przyspieszona produkcja jest dostępna po wcześniejszym uzgodnieniu. Dzięki ponad 14-letniemu doświadczeniu w dostarczaniu komponentów rurociągów do ponad 45 krajów, dostarczamy zarówno gotowe, jak i w pełni niestandardowe rozwiązania tłumiące dla projektów infrastruktury krytycznej na całym świecie.
Jaka jest różnica między tłumikiem hydraulicznym a wieszakiem sprężynowym?
Wieszaki sprężynowe to podpory nośne, które przenoszą ciężar rury, jednocześnie umożliwiając ruch termiczny. Tłumiki hydrauliczne nie przenoszą obciążenia statycznego; są to urządzenia ograniczające, które poruszają się swobodnie przy małych prędkościach cieplnych, ale blokują się sztywno w przypadku wystąpienia nagłego zdarzenia dynamicznego, takiego jak trzęsienie ziemi lub uderzenie wodne. Często instaluje się je razem w tym samym miejscu rury.
Co oznacza „prędkość wyzwalania”?
Prędkość wyzwalania lub prędkość blokowania to prędkość tłoka, przy której tłumik przełącza się ze swobodnego ruchu o niskim oporze do trybu sztywnego unieruchomienia. Kalibruje się go poprzez regulację wielkości wewnętrznych kryz przepływu. Typowe wartości wahają się od 5 mm/s do 50 mm/s, wybrane tak, że normalny wzrost temperatury nigdy nie osiąga prędkości wyzwalania, ale zdarzenia dynamiczne zawsze ją przekraczają.
Czy tłumiki hydrauliczne wymagają konserwacji?
Tak, ale w długich odstępach czasu. W normalnych warunkach pracy zalecamy przegląd co trzy do pięciu lat i pełny remont, obejmujący wymianę płynu i wymianę uszczelek, co dziesięć lat. Żywotność różni się w zależności od temperatury, liczby cykli i warunków środowiskowych. W przypadku zastosowań wymagających poważnych zastosowań lub zastosowań nuklearnych wymagane są krótsze okresy inspekcji zgodnie ze specyfikacją projektu.
Czy tłumik można zamontować w dowolnym kierunku?
Tak. Hydrauliczne tłumiki działają w dowolnej orientacji — poziomej, pionowej lub nachylonej — ponieważ tłok działa w wyniku czystego rozciągania i ściskania osiowego, niezależnie od siły ciężkości. Połączenia końcowe (przegub kulowy, oczko drążka) dobiera się odpowiednio do kąta montażu i rodzaju mocowania konstrukcyjnego.
Jak dobrać tłumik hydrauliczny do mojego systemu rurociągów?
Dobór rozmiaru opiera się na maksymalnym obciążeniu dynamicznym, jakie tłumik musi wytrzymać, oraz na całkowitym skoku termicznym, jaki musi wytrzymać bez osiadania. Obciążenia dynamiczne zazwyczaj pochodzą z analizy naprężeń rur w przypadkach obciążenia sejsmicznego, uderzenia wodnego lub obciążenia wiatrem. Nasz zespół inżynierów może pomóc w doborze rozmiaru, jeśli podasz oczekiwane obciążenie, wymagany skok, temperaturę roboczą i odpowiedni kod projektu.
