Tłumik cieczy lepkiej

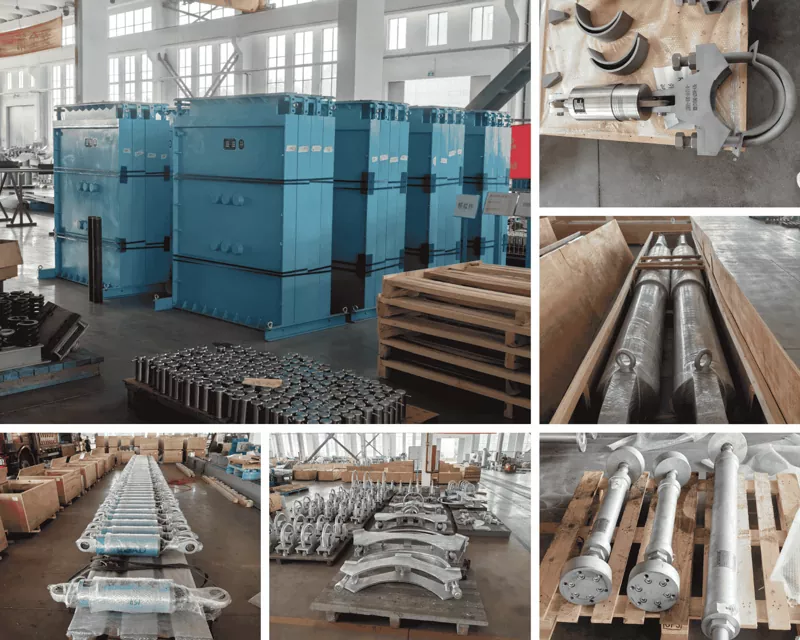

Yangzhou Tianshun dostarcza amortyzatory z lepkim płynem dla sektorów inżynierii lądowej, mostów, energetyki i przemysłu. Nasza produkcja odbywa się w fabryce o powierzchni 35 000 m² w Jiangsu w Chinach i zatrudnia wykwalifikowaną siłę roboczą liczącą ponad 100 osób. Chociaż nasza firma zajmująca się obsługą rurociągów została założona w 2012 roku, zespół odpowiedzialny za nasze produkty tłumiące ma ponad 20 lat specjalistycznego doświadczenia w technologii tłumienia cieczy. Rezultatem jest tłumik lepkościowy trzeciej generacji, produkt, który opracowaliśmy w oparciu o całkowicie własną własność intelektualną. Wysyłamy do projektów w ponad 45 krajach w ramach systemu jakości certyfikowanego ISO 9001:2015.

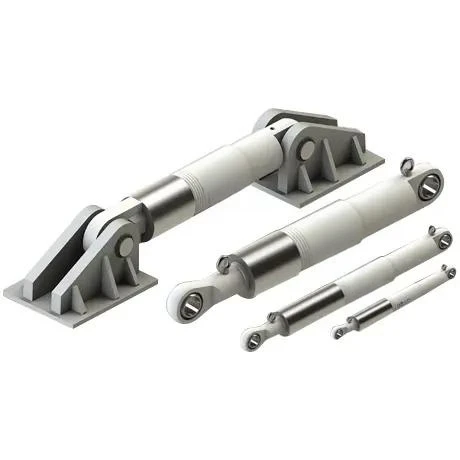

Tłumik z lepkim płynem to urządzenie hydrauliczne, które przekształca ruch mechaniczny w ciepło, redukując wibracje i rozpraszając energię przekazaną konstrukcji przez trzęsienia ziemi, silny wiatr lub maszyny. Głównymi elementami są cylinder wypełniony specjalnie dobranym olejem silikonowym, tłok z precyzyjną kryzą tłumiącą, tłoczysko, tuleje, uszczelki i łączniki końcowe.

W normalnych warunkach amortyzator porusza się powoli wraz z rozszerzalnością cieplną konstrukcji lub przemieszczeniem użytkowym, powodując bardzo mały opór. Kiedy zdarzenie dynamiczne zmusza konstrukcję do szybkiego ruchu, tłok z dużą prędkością przepycha płyn przez konstrukcję tłumiącą. Różnica ciśnień na tłoku wytwarza siłę oporu proporcjonalną do prędkości, a energia jest rozpraszana w postaci ciepła w płynie. Gdy siła zewnętrzna opadnie, amortyzator powraca do stanu neutralnego, gotowy do następnego cyklu.

Technologia trzeciej generacji i dlaczego jest ona istotna

Nasz amortyzator lepkiego płynu trzeciej generacji opiera się na zasadzie tłumienia kryzy strumieniowej przy użyciu oleju silikonowego o niskiej lepkości. Wcześniejsze generacje tłumików często opierały się na mediach o dużej lepkości, które mogły zmieniać właściwości pod wpływem temperatury i starzenia, co prowadziło do niespójnej wydajności w czasie. Konstrukcja trzeciej generacji rozwiązuje ten problem, przepuszczając płyn przez precyzyjnie obrobione małe otwory z dużą prędkością, tworząc stabilną i przewidywalną siłę tłumienia.

Korzyści są wymierne. Charakterystyka tłumienia jest wysoce powtarzalna w szerokim zakresie temperatur, ponieważ olej silikonowy o niskiej lepkości utrzymuje stabilną lepkość podczas pracy. Wewnętrzna konstrukcja tłumiąca została zaprojektowana tak, aby trwałość zmęczeniowa i niezawodność uległy znacznej poprawie w porównaniu do produktów poprzedniej generacji. Nie ma mechanicznych zaworów, które mogłyby się zakleszczyć lub zużyć, a tłumienie osiąga się wyłącznie poprzez dynamikę płynów. Technologia ta zapewnia najwyższą wydajność spośród produkowanych przez nas tłumików wiskotycznych i posiadamy pełne prawa własności intelektualnej do projektu.

Niezawodność konstrukcji i materiałów

Zespół cylindra i tłoka

Cylinder jest wykonany ze stali o wysokiej wytrzymałości i obrobiony maszynowo z zachowaniem wąskich tolerancji okrągłości otworu i wykończenia powierzchni. Tłoczysko jest chromowane na twardo lub poddane równoważnemu procesowi utwardzania powierzchniowego, aby zapobiec zadrapaniom i korozji. Sam tłok zawiera układ kryz strumieniowych, zwymiarowany zgodnie z wymaganym współczynnikiem tłumienia i wykładnikiem prędkości dla konkretnego projektu.

System uszczelnień zapewniający długą żywotność

Uszczelki dobiera się pod kątem kompatybilności z olejem silikonowym i odporności na zużycie w przypadku powtarzających się cykli. Układ uszczelnień zaprojektowano tak, aby utrzymać płyn wewnątrz i zanieczyszczenia na zewnątrz, nawet w środowisku zapylonym lub morskim. Długoterminowa integralność uszczelnienia jest jednym z powodów, dla których możemy zaoferować dłuższą żywotność tych amortyzatorów.

Stabilność ośrodka płynnego

Medium tłumiącym jest olej silikonowy o wysokiej czystości i niskiej lepkości. Nie ulega degradacji, nie gumuje ani nie zmienia się znacząco w ciągu dziesięcioleci oczekiwanej służby. Jego czułość na niskie temperatury zapewnia, że ​​przepustnica zapewnia stałą wydajność niezależnie od tego, czy jest zainstalowany w mostku o zimnym klimacie, czy w gorącym zakładzie przemysłowym.

Złącza końcowe

Dostępne są łby sworzni, sworznie i łożyska sferyczne umożliwiające połączenie z konstrukcją i podpartym elementem. Połączenia te zostały zaprojektowane tak, aby przenosić pełną znamionową siłę tłumienia bez wprowadzania niepożądanych momentów zginających do korpusu amortyzatora.

Zakres techniczny

Wszystkie parametry są dostosowane do analizy strukturalnej. Przed produkcją sprawdzamy specyfikację projektu i potwierdzamy charakterystykę amortyzatora.

Kontrola jakości i testowanie

Każdy tłumik z płynem lepkim przechodzi fabryczne testy akceptacyjne na skalibrowanym stanowisku do testów dynamicznych. W badaniu stosuje się cykle przemieszczenia sinusoidalnego lub trójkątnego przy prędkościach reprezentatywnych dla projektu i mierzy się powstałą siłę. Sprawdzamy, czy zmierzona siła tłumienia mieści się w określonej tolerancji i czy wykładnik prędkości odpowiada wartości obliczeniowej. Zapisy testów stanowią część końcowego pakietu dokumentacji.

Zachowana jest identyfikowalność materiałów dla wszystkich elementów granicznych i konstrukcyjnych. Spoiny są badane przez wykwalifikowany personel, a w razie potrzeby dostarczane są raporty z badań nieniszczących. Nasze procedury posiadające certyfikat ISO 9001 obejmują cały proces, od kontroli przychodzących płynów i stali po końcowe malowanie i pakowanie.

W przypadku zastosowań krytycznych, takich jak szpitale i mosty w strefach o wysokiej aktywności sejsmicznej, możemy zapewnić dodatkowe badania kwalifikacyjne, w tym cykliczne badania zmęczeniowe wykraczające poza projektowany okres użytkowania, badania wytrzymałości uszczelnień i weryfikację odporności na korozję.

Tam, gdzie stosowane są amortyzatory z cieczą lepką

Budynki cywilne

W wieżowcach mieszkalnych, biurowcach i centrach handlowych zastosowano amortyzatory wiskotyczne, aby zmniejszyć kołysanie podczas trzęsień ziemi i silnych wiatrów. Klapy są często zintegrowane z przęsłami usztywniającymi lub łączone ze ścianami usztywniającymi w celu pochłaniania energii i ochrony konstrukcji podstawowej.

Inżynieria linii życia

Szpitale, szkoły, centra reagowania kryzysowego i inne obiekty, które muszą działać po wstrząsie sejsmicznym, polegają na amortyzatorach wiskotycznych, aby ograniczyć uszkodzenia strukturalne. Zdolność do utrzymania funkcjonalności wtedy, gdy społeczności tego najbardziej potrzebują, jest kluczowym czynnikiem wpływającym na wybór tłumika w tych projektach.

Obiekty przemysłowe

Budynki fabryczne, wieże technologiczne i konstrukcje wsporcze ciężkiego sprzętu są narażone na wibracje powodowane przez maszyny obrotowe i sporadyczne obciążenia dynamiczne. Amortyzatory wiskotyczne zmniejszają zmęczenie oraz poprawiają komfort i bezpieczeństwo operatora.

Mosty

W kładkach dla pieszych i wiaduktach autostradowych zastosowano amortyzatory wiskotyczne do kontrolowania ruchu pokładu spowodowanego ruchem ulicznym, wiatrem i wzbudzeniem sejsmicznym. Amortyzatory instalowane pomiędzy pokładem a filarami lub pomiędzy sąsiednimi przęsłami zmniejszają przemieszczenie łożysk i zapobiegają uderzeniom.

Elektrownie i zakłady petrochemiczne

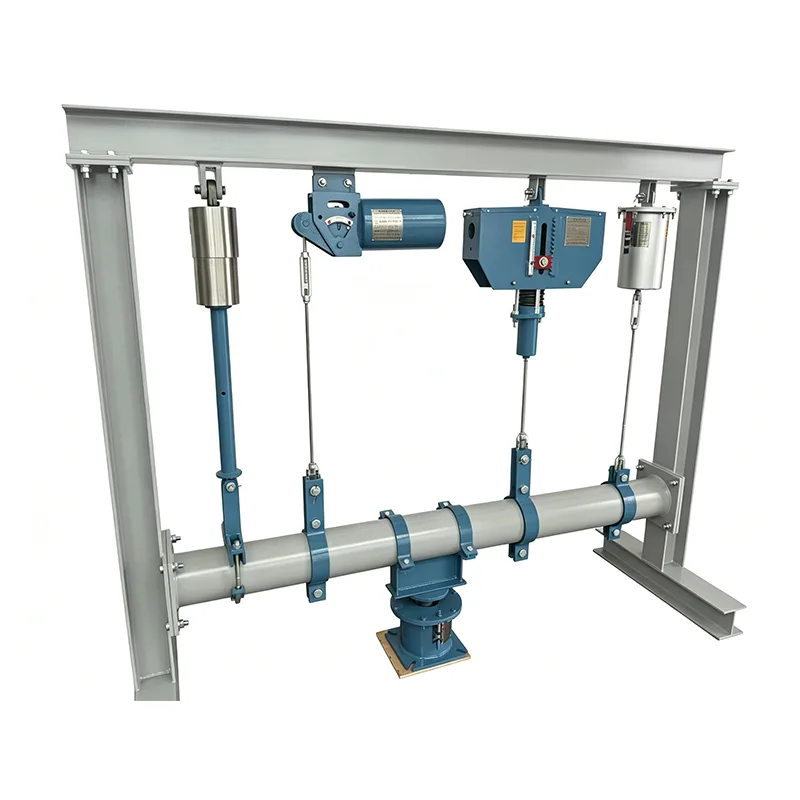

W systemach rurociągów i ramach urządzeń w obiektach energetycznych i petrochemicznych stosuje się tłumiki wiskotyczne, gdy wymagane jest zabezpieczenie sejsmiczne lub izolacja drgań. Możliwość zaprojektowania tłumików dla określonych progów prędkości sprawia, że ​​nadają się one zarówno do okazjonalnych zdarzeń ekstremalnych, jak i do drgań ciągłych.

Przemysł stalowy

Ciężkie ramy konstrukcyjne podtrzymujące piece, walcownie i systemy transportu materiałów są kandydatami do tłumienia wiskotycznego w celu ograniczenia wzmocnienia dynamicznego podczas pracy.

Często zadawane pytania

Jaka jest różnica między lepkim amortyzatorem płynnym a tłumikiem hydraulicznym?

Tłumik hydrauliczny działa jak zamek wrażliwy na prędkość: umożliwia powolny ruch termiczny i staje się prawie sztywny podczas szybkiego ruchu. Amortyzator cieczy lepkiej nie blokuje się. Przykłada siłę oporu, która zwiększa się wraz z prędkością i rozprasza energię w postaci ciepła przez cały ruch. Tłumiki zaprojektowano do ciągłego rozpraszania energii, natomiast tłumiki zaprojektowano do sporadycznego ograniczania dynamicznego.

Jak określa się siłę tłumienia dla projektu?

Inżynier konstrukcyjny określa wymagany współczynnik tłumienia i wykładnik prędkości na podstawie analizy dynamicznej budynku lub mostu. Otrzymujemy te parametry wraz ze skokiem, rodzajem przyłącza końcowego i warunkami środowiskowymi i odpowiednio projektujemy amortyzator. Jeśli jesteś na etapie wstępnym, nasi inżynierowie mogą pomóc w wyborze parametrów w oparciu o ogólne typy konstrukcji i wymagania normowe.

Czy amortyzator może działać zarówno przy rozciąganiu, jak i ściskaniu?

Tak. Nasze amortyzatory z lepkim płynem są zaprojektowane do pracy w obu kierunkach, wytwarzając symetryczne lub asymetryczne siły tłumiące, w zależności od potrzeb. Układ kryzy można skonfigurować tak, aby zapewniał różne charakterystyki tłumienia przy rozciąganiu i ściskaniu, jeśli projekt tego wymaga.

Jakiej konserwacji wymaga amortyzator z cieczą lepką?

W normalnych warunkach amortyzator jest uszczelniony na całe życie i nie wymaga rutynowej wymiany płynu. Zaleca się okresową kontrolę wzrokową powierzchni tłoczyska, uszczelek i złączy końcowych. W przypadku zastosowań krytycznych zapewniamy wytyczne dotyczące częstotliwości testów funkcjonalnych. Jeśli urządzenie kiedykolwiek będzie wymagało regeneracji, nasza fabryka oferuje pełny serwis i ponowną certyfikację.

Czy amortyzatory są certyfikowane zgodnie z międzynarodowymi normami?

Produkujemy zgodnie z EN 15129 dla urządzeń antysejsmicznych i na żądanie możemy spełnić wymagania ASCE 7, AASHTO i innych przepisów krajowych. Oznakowanie CE jest dostępne dla projektów na terenie Europejskiego Obszaru Gospodarczego. Wszystkie niezbędne raporty z badań i deklaracje znajdują się w pakiecie dokumentacji.

Jaki jest typowy czas realizacji amortyzatora niestandardowego?

Czas realizacji produkcji zależy od wydajności siły, skoku i ilości. Orientacyjnie, standardowe amortyzatory można wyprodukować w ciągu ośmiu do dziesięciu tygodni. Większe amortyzatory lub zamówienia o większej ilości mogą wymagać dodatkowego czasu, co potwierdzamy w wycenie. W całym zamówieniu zachowujemy przejrzystość w zakresie kamieni milowych produkcji.

Pracuję z Tianshunem

Jeśli skontaktujesz się z nami w sprawie wymagań dotyczących amortyzatora z cieczą lepką, dedykowany opiekun klienta posiadający wiedzę z zakresu inżynierii amortyzatorów odpowie w ciągu 24 godzin. Sprawdzamy kryteria wydajności konstrukcji, w tym siłę tłumienia, skok i wykładnik prędkości, a następnie przesyłamy ofertę techniczną i handlową. Niestandardowe końcówki, specjalne powłoki i dokumentacja specyficzna dla projektu stanowią część naszego rutynowego zakresu dostaw.

Nasze ponad dwudziestoletnie doświadczenie w technologii tłumienia oznacza, że ​​możemy wesprzeć Twój projekt od koncepcji po uruchomienie. Po dostawie pozostajemy dostępni w celu uzyskania wskazówek dotyczących montażu i długoterminowego doradztwa serwisowego. Wysoki odsetek powtarzających się transakcji ze strony firm inżynieryjnych i wykonawców wskazuje, że nasze amortyzatory zapewniają oczekiwaną wydajność przez cały okres użytkowania konstrukcji.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Obiekt o powierzchni 35 000 m², Jiangsu, Chiny – eksport do ponad 45 krajów.

Lepkie amortyzatory płynowe, które zamieniają destrukcyjny ruch w nieszkodliwe ciepło, cicho chroniąc konstrukcję dzień po dniu.
