Podstawowe punkty pracy wieszaka ze stałą sprężyną dla przemysłu energetycznego.

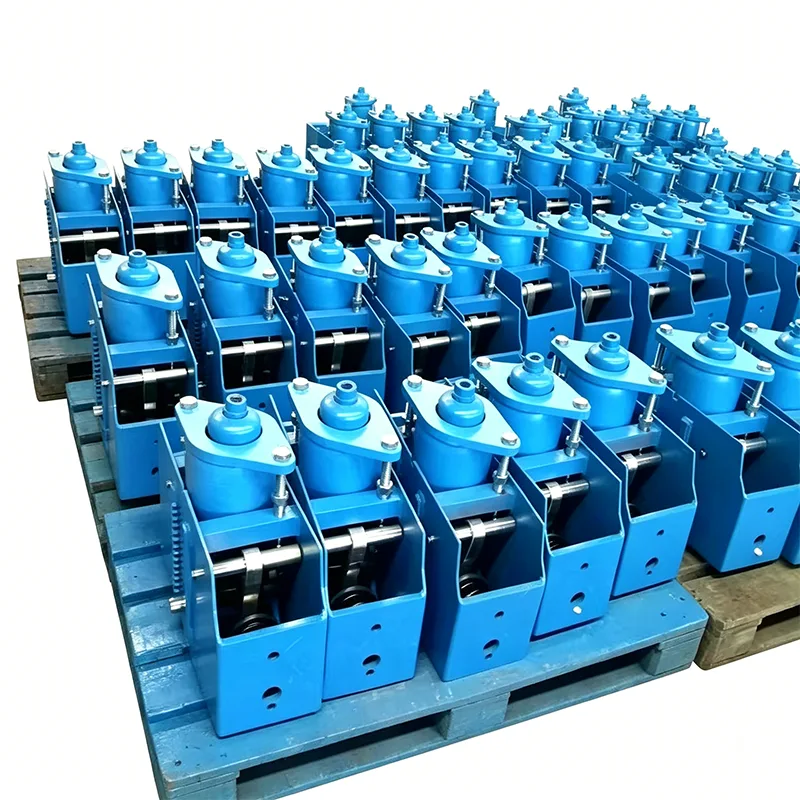

Stały wieszak sprężynowy Zastosowanie w: energetyce cieplnej/energii jądrowej, rafinacji ropy i gazu, LNG, rurociągach wysokotemperaturowych i wysokociśnieniowych przemysłu chemicznego węgla, zgodnie z normami MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073.

Kluczowe zasady i punkty pracy (rdzeń o stałym momencie obrotowym)

Zasada równoważenia momentu obrotowego: Wykorzystując konstrukcję dźwigni / krzywki + sprężyny spiralnej, gdy rurociąg nagrzewa się lub ochładza, sprężyna rozszerza się i kurczy. Dźwignia automatycznie reguluje ramię siłowe, a moment obrotowy sprężyny niweluje moment obrotowy obciążenia rurociągu w całym procesie, co zapewnia stałe obciążenie wyjściowe przez cały skok.

Wskaźniki twardości dla dokładności obciążenia: Wahania obciążenia w pełnym skoku znamionowym ≤ ±6% (obowiązkowe w przypadku projektów energetycznych), powyżej ±25% dla sprężyn zmiennych; dla ciężkiej energetyki jądrowej / urządzeń uwodorniających, kontrola ≤ ±3%.

Sprężyna ulega jedynie niewielkim odkształceniom: w porównaniu z dużym ściskaniem w sprężynie zmiennej, sprężyna stale wisząca ma wyjątkowo małą wielkość rozszerzania i kurczenia się, co skutkuje niskimi stratami zmęczeniowymi w wyniku przemiennych cykli na zimno i na gorąco i nadaje się do rocznych warunków cyklicznych rozruchu i zatrzymania urządzeń energetycznych.

Kluczowe punkty wyboru i projektowania (wczesny etap)

Trzy elementy parametrów

Obciążenie zimne: Instalacja ciężaru własnego w normalnej temperaturze (rura + izolacja + średni ciężar własny)

Obciążenie gorące: Średnie obciążenie przy pełnym obciążeniu, pełna masa

Całkowity ruch pionowy: rozszerzalność cieplna w górę i w dół. Dobór powinien uwzględniać 15% - 20% marginesu bezpieczeństwa. Wskaźnik nie powinien dotykać górnego i dolnego bloku granicznego.

Kryteria wyboru Próg: Pionowe przemieszczenie termiczne pojedynczego punktu podnoszenia > 12 mm, różnica obciążeń zimnych i gorących > 25% (zastosowano zakaz stosowania sprężyn), otwór rury urządzenia (turbogenerator / sprężarka / wymiennik ciepła) musi zapewniać ciągłe podnoszenie.

Dopasowanie materiału do warunków pracy

Moc cieplna w wysokiej temperaturze (> 450 ℃): Sprężyna ze stopu odpornego na wysokie temperatury 50CrVA

Morska rafineria ropy i gazu / Rafineria przybrzeżna: ciężka powłoka antykorozyjna C5-M, wał sworzniowy ze stali nierdzewnej

LNG Niska temperatura (-196 ℃): Stal sprężynowa hartowana specjalnie w niskich temperaturach, unikaj pękania w niskiej temperaturze.

Kluczowe punkty dotyczące instalacji na miejscu (niezbędne w przypadku projektów energetycznych)

Zabroń odblokowania fabrycznego zamka przed montażem

Zamontuj fabryczne kołki zabezpieczające do transportu (kołek blokujący) i utrzymuj sztywność blokującą podczas próby ciśnienia wody w rurociągu, która może wytrzymać dwukrotność znamionowego przeciążenia ciśnieniem próbnym; odblokować dopiero po zakwalifikowaniu testu i umieszczeniu systemu rurociągów.

Pozycjonowanie i kalibracja w stanie zimnym

Po podłączeniu rurociągu do drążka podnoszącego lekko wyreguluj śrubę rzymską, aby precyzyjnie wyregulować obciążenie, zrównując wskazówkę z białą skalą stanu zimnego ZIMNY; wał sworznia można łatwo wyciągnąć ręcznie, aby uzyskać obciążenie odpowiadające wartości projektowej.

Weryfikacja stanu gorącego po nagrzaniu

Gdy urządzenie osiągnie znamionowe warunki pracy, wskaźnik powinien mieścić się w zakresie skali stanu gorącego do czerwoności, aby można go było uznać za kwalifikowany; jeżeli wskazówka przekracza górną/dolną granicę, należy ją przeliczyć i wymienić specyfikację ramy podnoszącej.

Kluczowe punkty dotyczące kontroli warunków pracy (rurociąg niebezpieczny dla energii)

Zabroń stosowania siły bocznej: Ciągłe podnoszenie przenosi wyłącznie obciążenia pionowe. Pozioma rozszerzalność cieplna rurociągu jest dopasowana do wsporników prowadzących, aby zapobiec odchyleniu się drążka podnoszącego i zablokowaniu płaszcza na skutek skręcania bocznego.

Kontrola rurociągów wibracyjnych: Rurociągi na wlocie i wylocie sprężarek i pomp (olej i gaz / energia cieplna z wibracjami o wysokiej częstotliwości), dodaj płyty ograniczające do wieszaków, aby zapobiec uderzeniom o wysokiej częstotliwości i zużyciu wału sworznia przez korbowody.

Kontrola ekstremalnych warunków pracy: Duże wahania temperatury podczas rozruchu i wyłączania oraz osiadanie fundamentów sprzętu, regularnie sprawdzaj odchylenia wskazówek; w przypadku zakleszczenia lub nietypowego hałasu natychmiast zatrzymaj maszynę w celu konserwacji.

Kluczowe punkty codziennych prac kontrolnych i konserwacyjnych

Regularny cykl inspekcji (norma dla obiektów energetycznych)

Co miesiąc: Zabezpieczenie antykorozyjne powierzchni, odkształcenie powłoki, położenie wskazówki, integralność gwintu drążka podnoszącego

Co kwartał: Ręczna weryfikacja elastyczności ruchu korbowodu, brak zakleszczeń, brak nietypowych dźwięków tarcia

Co roku: Ponowny pomiar obciążenia, smarowanie wału sworznia, ponowne malowanie antykorozyjne; w przypadku platform morskich częstotliwość przeglądów skraca się do raz na pół roku.

Obsługa usterek

Wskaźnik przekracza czerwoną i niebieską skalę: na miejscu dostosuj obciążenie drążka podnoszącego, wymień ramę podnoszącą, jeśli przekracza zakres regulacji

Pęknięcia sprężyn, deformacja korbowodu: Natychmiast odizolować rurociąg i wyłączyć go w celu wymiany

Renowacja systemu wymaga ponownej kontroli: rozszerzenia rurociągu, zmiany parametrów medium/temperatury, ponownego obliczenia obciążenia i skoku, wymiany na pasującą ramę podnoszącą.

Kluczowe punkty dotyczące scenariuszy zastosowań specjalistycznych w przemyśle energetycznym

Energia cieplna/energia jądrowa: Główna para, podgrzewanie, główna rura zasilająca o wysokiej temperaturze o dużej pojemności, pomocnicza rura podnosząca cylindra turbiny parowej, ściśle kontroluj dodatkowe naprężenia na otworach rur, aby zapobiec wibracjom i wyciekom urządzenia.

Rafinacja / Ropa naftowa i gaz: Jednostka uwodorniania, wylot pieca grzewczego, reformingowy rurociąg wysokotemperaturowy, rurociąg wylotowy wieży, środowisko wysokotemperaturowe i wysokociśnieniowe + średnie środowisko korozyjne do ciągłego podnoszenia.

LNG o niskiej temperaturze: zewnętrzne rurociągi niskotemperaturowych zbiorników magazynowych, rurociągi technologiczne BOG, duże przemieszczenie skurczowe w niskiej temperaturze, wybierz dostosowane do ciągłego podnoszenia w niskiej temperaturze.
