Podczas eksploatacji systemów rurociągów przemysłowych niewłaściwy dobór rozwiązań wsporczych często prowadzi do szeregu problemów:
▶ Nadmierne naprężenia rurociągu: gdy rurociągi w wysokiej temperaturze ulegają przemieszczeniu termicznemu, zmiany siły nośnej powodują pękanie spoin i nieszczelność połączeń
▶ Uszkodzenie interfejsu sprzętu: Siła rozszerzalności cieplnej rurociągów jest przenoszona na wrażliwy sprzęt, taki jak pompy i sprężarki, co powoduje przesunięcie sprzętu lub awarię uszczelnienia
▶ Awaria podpory i zakleszczenia wieszaka: Niewłaściwy montaż i uruchomienie uniemożliwiają normalne działanie sprężyn, powodując zwisanie i deformację rurociągu
▶ Wysokie koszty eksploatacji i konserwacji: Częsta konserwacja i wymiana wpływają na ciągłość produkcji

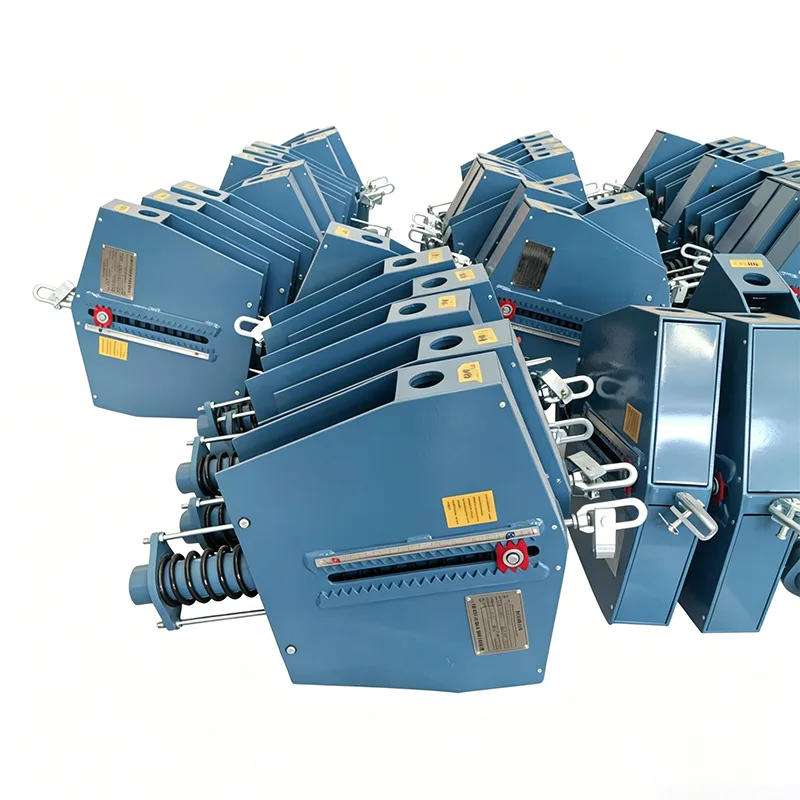

Aby rozwiązać te typowe problemy branżowe, zapewniamy dojrzałe rozwiązanie zweryfikowane przez 14 lat praktyki inżynierskiej – Constant Spring Support for Pipeline.
| Tabela specyfikacji wieszaków ze stałą sprężyną | Przykład |
| Model/seria | PH, LH, CA, CS, TH |
| Ładowność (operacyjna) | 0,1 kN - 500 kN |
| Całkowita podróż | 50 mm, 100 mm, 200 mm, 400 mm |
| Rzeczywista podróż | Do 600 mm |
| Odchylenie obciążenia (tolerancja) | ±5% (standard) / ±3% (wysoka prec.) |
| Pozycja montażowa | Poziomo/pionowo |
| Wykończenie obudowy | Cynkowane ogniowo / żywica epoksydowa |
| Temperatura pracy | -20°C do +80°C (otoczenie) |
| Materiał cewki sprężyny | 60Si2Mn / 50CrVA |
| Zakres regulacji obciążenia | ±10% (regulacja pola) |
Stałe podparcie sprężynowe dla rurociągów to podstawowe urządzenie podtrzymujące o stałej sile, specjalnie zaprojektowane do dolnego podparcia rurociągów, odpowiednie do warunków pracy, w których nie ma przestrzeni do podnoszenia nad rurociągiem i wymagane jest podparcie od fundamentu lub platformy w górę.
W odróżnieniu od typów wieszaków, wsporniki sprężynowe o stałej sile są umieszczane bezpośrednio na belkach stalowych, fundamentach betonowych lub konstrukcjach stalowych wsporczych i połączone z dnem rurociągu poprzez podstawę. W trakcie całego procesu pionowego przemieszczenia termicznego rurociągu zawsze wytwarzana jest stabilna siła podporowa przy szybkości zmiany obciążenia kontrolowanej w zakresie ±5%, zasadniczo eliminując dodatkowe naprężenia spowodowane przemieszczeniem termicznym.
Od momentu założenia w 2012 roku firma Yangzhou Tianshun Pipeline Technology dostarczyła dziesiątki tysięcy zestawów produktów do wsparcia rurociągów dla projektów energetycznych i petrochemicznych w ponad 40 krajach na całym świecie, gromadząc bogate doświadczenie w zakresie zastosowań na miejscu.
Zgodnie z normą branżową NB/T 47038–2019 Podpory i wieszaki sprężyn o stałej sile, w połączeniu z doświadczeniem w praktyce inżynierskiej, kryteria wyboru są następujące:
|
Warunek wyroku |
Zalecane rozwiązanie |
|
Pionowe przemieszczenie termiczne rurociągu > 12 mm |
Priorytetowo traktuj wsporniki i wieszaki sprężyn o stałej sile |
|
Pionowe przemieszczenie termiczne rurociągu ≤ 12 mm |
Wsporniki i wieszaki sprężyn o zmiennej sile są opcjonalne |
|
Wymóg szybkości zmiany obciążenia ≤ 6% |
Należy wybrać podpory i wieszaki sprężynowe o stałej sile |
|
Podłączony do wrażliwego sprzętu (turbiny parowe, pompy, sprężarki) |
Należy wybrać podpory i wieszaki sprężynowe o stałej sile |
|
Brak przestrzeni do podnoszenia nad rurociągiem |
Wybierz stałą obsługę sprężyny dla rurociągu (obsługa typu podstawowego) |
|
Belki konstrukcji stalowej nad rurociągiem |
Wieszaki sprężynowe o stałej sile są opcjonalne |
▶ Obciążenie robocze rurociągu (w tym ciężar rurociągu, medium i warstwy izolacyjnej)
▶ Wartość przemieszczenia termicznego pionowego rurociągu ze stanu zimnego do stanu gorącego
▶ Zakres temperatur środowiska pracy
▶ Ograniczenia przestrzeni do instalacji na miejscu
▶ Wymagania standardów wykonawczych (norma krajowa / norma chemiczna / norma energetyczna)
|
Kategoria parametrów |
Wskaźniki techniczne |
Uwagi |
|
Zakres obciążenia |
0,5 kN ~ 800 kN |
Możliwość dostosowania specyfikacji bardzo dużego obciążenia |
|
Zakres przemieszczenia |
50 mm ~ 400 mm |
Zalecany margines przemieszczenia 20%. |
|
Stałość obciążenia |
≤±5% |
Wyniki przewyższające wymagania normy krajowej wynoszące ≤6% |
|
Temperatura pracy |
-20 ℃ ~ 450 ℃ |
Możliwość dostosowania do specjalnych warunków pracy |
|
Zakres regulacji obciążenia |
±10% |
Możliwość precyzyjnej regulacji na miejscu |
|
Typ instalacji |
Wsparcie typu podstawowego |
Instalacja dolnego rootowania |
|
Standardy wykonania |
NB/T 47038, HG/T 20644, GB/T 17116 |
Może przestrzegać standardów określonych przez klienta |
|
Materiał wiosenny |
Stal sprężynowa 60Si2MnA |
Proces próżniowej obróbki cieplnej |
|
Materiał skorupy |
Stal konstrukcyjna Q345B |
Integralne formowanie spawalnicze |
|
Element porównawczy |
Wsparcie sprężyny o stałej sile |
Wsparcie sprężyny o zmiennej sile |
Sztywne, stałe wsparcie |
|
Szybkość zmiany obciążenia |
≤±5% |
15% ~ 25% |
100% (bez kompensacji przemieszczenia) |
|
Obowiązujące przemieszczenie |
> 12 mm, maks. 500 mm |
≤50mm |
0 (bez przemieszczenia) |
|
Wpływ na naprężenia rurociągu |
Prawie żadnego dodatkowego stresu |
Pewny dodatkowy stres |
Silna koncentracja stresu |
|
Ochrona sprzętu |
Najlepszy, minimalny ciąg |
Przeciętny |
Słaby, ciąg przenoszony bezpośrednio |
|
Złożoność strukturalna |
Stosunkowo wysoki |
Prosty |
Najprostszy |
|
Koszt zakupu |
Stosunkowo wysoki |
Średni |
Najniższy |
|
Koszt pełnego cyklu życia |
Najniższy (bezobsługowy, długa żywotność) |
Średni |
Najwyższy (częsta konserwacja) |
|
Polecane scenariusze |
Rurociągi wysokotemperaturowe i wysokociśnieniowe na duże odległości, wrażliwe połączenia urządzeń |
Rurociągi o średnich i małych średnicach w temperaturze ogólnej |
Krótkie rurociągi bez wyporności termicznej |
Chociaż początkowy koszt zakupu stałego wsparcia sprężynowego dla rurociągu jest stosunkowo wysoki, z perspektywy pełnego cyklu życia trwającego ponad 10 lat, jego koszt całkowity przewyższa inne rozwiązania ze względu na jego bezobsługowość, wysoką niezawodność i niski wskaźnik awaryjności.
▶ Cała stal sprężynowa pochodzi z dużych krajowych hut posiadających atesty materiałowe
▶ Przed oddaniem do przechowywania każdej partii materiałów sprężynowych przeprowadza się badanie twardości i ponowną kontrolę składu
▶ Materiały spawalnicze odpowiadają kwalifikacjom metalu nieszlachetnego i spełniają wymagania procedury spawania
▶ Sprężyny po nawinięciu poddawane są obróbce cieplnej próżniowej w celu wyeliminowania naprężeń wewnętrznych
▶ Każda sprężyna jest indywidualnie testowana pod kątem obciążenia i rejestrowana jest krzywa obciążenia i przemieszczenia
▶ Test pełnego skoku przeprowadza się po całkowitym montażu, aby zapewnić trwałość zgodną z normami
▶ Obróbka antykorozyjna powierzchni: odrdzewianie poprzez piaskowanie + podkład epoksydowo-cynkowy + powłoka nawierzchniowa
Każda podpora stałej sprężyny dla rurociągu przed dostawą przechodzi następujące kontrole i wystawiane są raporty:
▶ Kontrola wyglądu i wymiarów
▶ Test stałości obciążenia przy pełnym skoku
▶ Test działania urządzenia blokującego
▶ Kalibracja wskaźnika przemieszczenia
|
Problem na miejscu |
Możliwa przyczyna |
Rozwiązanie |
|
Nieprawidłowy hałas powodowany przez podporę podczas przemieszczania rurociągu |
Tarcie pomiędzy rolką a szyną prowadzącą |
Regularnie stosuj smar |
|
Rzeczywiste przemieszczenie niezgodne z projektem |
Odchylenie w obliczeniach naprężenia rurociągu |
Obciążenie na miejscu można precyzyjnie dostroić w zakresie ±10%. |
|
Nadmierne ściskanie sprężyny |
Niewłaściwy wybór lub przeciążenie |
Oblicz ponownie obciążenie i wymień pasujący model |
|
Odkształcenie podstawy podpory |
Niewystarczająca siła ukorzenienia fundamentu |
Wzmocnij fundament lub zwiększ powierzchnię wsparcia |
|
Silna korozja |
Silna korozyjność środowiska |
Wybierz materiał ze stali nierdzewnej lub dodaj powłokę antykorozyjną |
1. Konsultacje techniczne: Profesjonalny zespół sprzedaży przedstawia sugestie dotyczące wyboru w oparciu o parametry rurociągu
2. Potwierdzenie planu: Wydaj specyfikacje produktu i oferty, potwierdź wymagania techniczne i czas dostawy
3.Produkcja i produkcja: Produkcja według zamówień, w trakcie procesu dostępna jest informacja o postępie produkcji
4. Inspekcja fabryczna: Pełna inspekcja z załączonymi raportami z testów i certyfikatami kwalifikacyjnymi
5.Logistyka i dostawa: dostawa 7-15 dni dla modeli konwencjonalnych, produkty niestandardowe dostarczane zgodnie z ustalonym cyklem
6. Wsparcie posprzedażne: Zapewnij wskazówki dotyczące instalacji, reaguj na problemy z jakością produktu w ciągu 24 godzin
Yangzhou Tianshun Pipeline Technology zawsze przestrzega filozofii biznesowej „stabilnej jakości, profesjonalnej obsługi”. Nasze produkty stabilnie sprawdzają się w projektach inżynieryjnych w ponad 40 krajach, w tym w Stanach Zjednoczonych, Wielkiej Brytanii, Brazylii, Singapurze i Republice Południowej Afryki. Wybór stałego wsparcia sprężynowego dla rurociągu oznacza wybór niezawodnego rozwiązania w zakresie wsparcia rurociągu zweryfikowanego przez światowe praktyki inżynieryjne.
