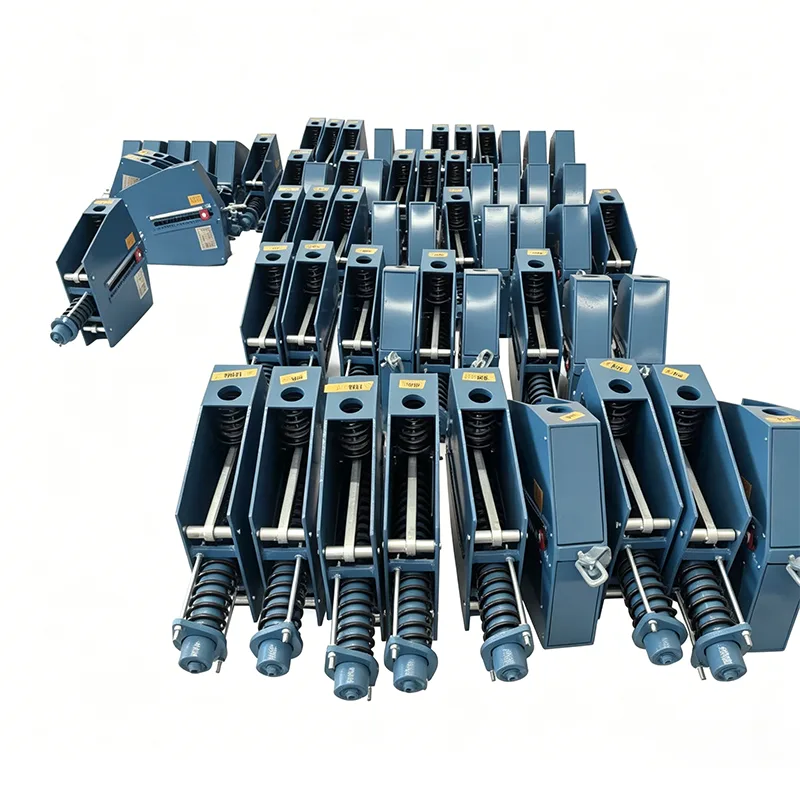

Wiszące stałe wsparcie sprężyny

W wielu zakładach przemysłowych pod rurociągami znajdują się urządzenia, przejścia, grupy zaworów i inne przeszkody, które uniemożliwiają montaż podpór podłogowych. Tymczasem w niektórych rurociągach o dużych średnicach występują przemieszczenia termiczne przekraczające 100 mm, a wahania obciążenia zwykłych podpór ze zmiennymi sprężynami spowodują, że naprężenia rurociągu przekroczą dopuszczalne wartości graniczne.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

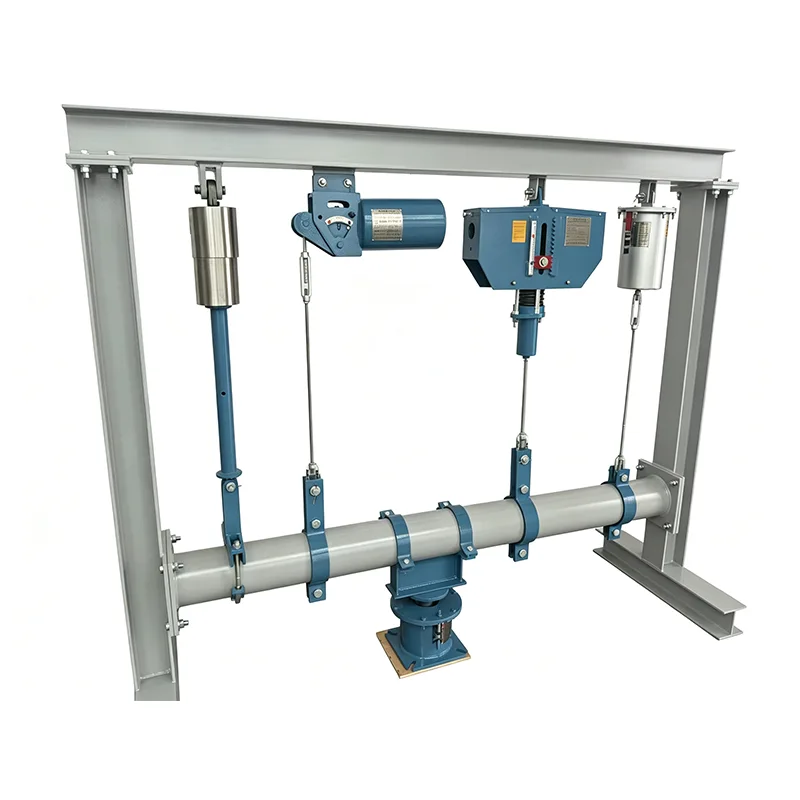

Wiszący wspornik stałej sprężyny doskonale rozwiązuje to wyzwanie branżowe. Montuje się go poprzez zawieszenie na napowietrznych konstrukcjach stalowych, nie zajmując miejsca pod rurociągami, zapewniając jednocześnie stałą siłę nośną o współczynniku wahań ≤5% w całym zakresie skoku.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze stałą sprężyną	Przykład
Model/seria	PH, LH, CA, CS, TH
Nośność (operacyjna)	0,1 kN - 500 kN
Całkowita podróż	50 mm, 100 mm, 200 mm, 400 mm
Rzeczywista podróż	Do 600 mm
Odchylenie obciążenia (tolerancja)	±5% (standard) / ±3% (wysoka prec.)
Pozycja montażowa	Poziomo/pionowo
Wykończenie obudowy	Cynkowane ogniowo / żywica epoksydowa
Temperatura pracy	-20°C do +80°C (otoczenie)
Materiał cewki sprężyny	60Si2Mn / 50CrVA
Zakres regulacji obciążenia	±10% (regulacja pola)

Porównanie metod montażu wiszącego i podłogowego

Obie metody instalacji mają swoje odpowiednie scenariusze dla różnych warunków w miejscu, a wiszące podpory ze stałymi sprężynami oferują niezastąpione korzyści w środowiskach o ograniczonej przestrzeni:

Wymiar porównawczy	Wiszące stałe wsparcie sprężyny	Stałe wsparcie sprężyny montowane na podłodze
Miejsce instalacji	Poniżej napowietrznych konstrukcji stalowych/belek betonowych	Platformy naziemne/sprzętowe
Zajęcie przestrzeni pod rurociągiem	Nic	Pełne zajęcie
Trudność instalacji	Średni (wymaga działania na dużych wysokościach)	Niski
Załaduj ścieżkę transferu	Rurociąg → Podpora → Konstrukcja napowietrzna	Rurociąg → Podpora → Fundament gruntowy
Obowiązujące scenariusze	Rurociągi z przeszkodami poniżej, rurociągi podwyższone	Rurociągi z wystarczającą ilością miejsca poniżej
Maksymalna ładowność	1200 kN	2000 kN
Maksymalne przemieszczenie	400mm	600mm

Projekt konstrukcyjny zoptymalizowany wyłącznie pod kątem warunków zawieszenia

W oparciu o ogólną konstrukcję stałego wspornika sprężynowego, podpory wiszące ze stałymi sprężynami zostały poddane ukierunkowanej optymalizacji pod kątem charakterystyki naprężeń instalacji zawieszenia:

▶ Kute zintegrowane uchwyty do podnoszenia: górne uchwyty do podnoszenia wykorzystują technologię kucia monolitycznego bez wad spawalniczych, co pozwala uzyskać 2,5-krotny współczynnik bezpieczeństwa.

▶ Urządzenie ograniczające wahania: wyposażone w poprzeczne konstrukcje ograniczające, które zapobiegają nadmiernym kołysaniom rurociągu podczas pracy.

▶  Regulowany zestaw wieszaków: standardowe regulowane wieszaki o długości 1–3 m, umożliwiające dostosowanie do różnych wysokości montażu.

▶ Konstrukcja chroniąca przed upadkiem: we wszystkich punktach połączeń zainstalowano podwójne mechanizmy zabezpieczające, aby zapobiec upadkom z dużej wysokości.

▶  Wizualny wskaźnik przemieszczenia: wielkoformatowe tablice są zamontowane z boku, co ułatwia obserwację stanu pracy przez personel naziemny.

Tabela specyfikacji standardowej pełnej serii

Dostępnych jest pięć standardowych serii wiszących podpór ze stałymi sprężynami, które spełniają większość wymagań zastosowań przemysłowych:

Seria modeli	Zakres obciążenia znamionowego (kN)	Znamionowy zakres przemieszczenia (mm)	Zakres temperatury roboczej (℃)	Standardowa długość drążka wieszaka (m)	Maksymalna masa jednostki (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Wszystkie produkty są zgodne ze standardami GB/T 17116.2, ANSI/ASME B31.1 i API RP 551.

Zmierzona wydajność a standardy branżowe

Wszystkie kluczowe wskaźniki wydajności wiszących podpór ze stałymi sprężynami przekraczają wymagania norm krajowych. Wszystkie dane pochodzą w 100% z pełnej dokumentacji inspekcji naszego laboratorium akredytowanego przez CNAS:

Wskaźnik wydajności	Krajowe wymagania standardowe	Zmierzona wartość Tianshun
Współczynnik wahań obciążenia	≤5%	≤4%
Wytrzymałość na rozciąganie uchwytu do podnoszenia	1,5-krotność obciążenia znamionowego	2,5-krotne obciążenie znamionowe
Badania nieniszczące spoin	Próbka 20%.	100% pełen przegląd
Życie zmęczenia	≥100 000 cykli	≥150 000 cykli
Dokładność regulacji pręta wieszaka	±10 mm	±5 mm

System kontroli jakości identyfikowalny w całym cyklu życia

Aby zapewnić całkowite bezpieczeństwo produktów instalowanych na dużych wysokościach, do każdego wspornika wiszącej sprężyny stałej przypisujemy unikalny kod identyfikacyjny produktu, umożliwiający pełną identyfikowalność cyklu życia:

▶ Identyfikowalność surowców: Do każdej partii stali dołączony jest oryginalny Certyfikat testu walcowniczego (MTC), a wyniki analizy spektralnej są powiązane z kodem identyfikacyjnym.

▶ Zapisy procesów produkcyjnych: operatorzy i znaczniki czasu dla wszystkich krytycznych procesów (spawanie, obróbka cieplna, montaż) są w pełni udokumentowane.

▶ Archiwizacja raportów z inspekcji: wszystkie raporty z inspekcji są konwertowane na pliki elektroniczne i można je przeglądać online za pomocą kodu identyfikacyjnego.

▶  Oznaczenie fabryczne: unikalny kod identyfikacyjny, data produkcji i numer inspektora są wygrawerowane na tabliczce znamionowej produktu.

▶ Śledzenie posprzedażowe: Informacje o instalacji i działaniu produktu są synchronicznie wprowadzane do systemu, zapewniając wsparcie techniczne przez całe życie.

Typowe scenariusze zastosowań i osiągnięcia

Wiszące wsporniki sprężyn stałych zostały z powodzeniem zastosowane w ponad 320 projektach przemysłowych na całym świecie, a skumulowane dostawy przekroczyły 180 000 sztuk. Typowe scenariusze obejmują:

▶  Wysoko położone odcinki głównych rurociągów pary i pary wtórnej w elektrowniach

▶  Wyniesione rurociągi technologiczne na terenach rafinerii ropy naftowej

▶ Rurociągi nadzbiornikowe w terminalach odbiorczych LNG

▶  Podwieszone odcinki rurociągów gorącego powietrza wielkopiecowego w hutach stali

▶  Przezrzeczne i krzyżowe rurociągi parowe nadziemne w miastach

▶ Rurociągi o dużej średnicy na konwencjonalnych wyspach elektrowni jądrowych

Jako dowód naszych możliwości możemy dostarczyć kopie poprzednich umów projektowych, raporty odbioru przez właściciela i zdjęcia z operacji na miejscu.

Ekskluzywne usługi instalacyjne i techniczne

Każdy produkt przed wysyłką jest poddawany kompleksowym testom wewnętrznym

Przed wysyłką każdy produkt przechodzi pełny, wewnętrzny proces testowania. Proces ten obejmuje kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT, jeśli ma to zastosowanie, badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Wyjaśnienie dotyczące akredytacji strony trzeciej

Testy wewnętrzne to nie to samo, co testy przeprowadzane przez strony trzecie akredytowane przez ILAC. Jeśli wymagane są badania w obecności osób trzecich lub badania laboratoryjne, można je zapewnić jako oddzielną usługę opcjonalną.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Usługa ta obejmuje analizę składu chemicznego, próbę rozciągania, próbę udarności Charpy'ego w niskiej temperaturze oraz badanie twardości.

2. Spawaj NDT

Dostępne metody obejmują badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Uwzględniono krzywe obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze wyróżniające zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Więcej niż standardowy dostawca krajowy

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają jedynie sam produkt, do każdego zespołu sprężyny dostarczamy krzywą przemieszczenia obciążenia. Pomagamy także w organizacji zewnętrznych testów SGS i inspekcji z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Często zadawane pytania (FAQ)

P: Co się stanie, jeśli wysokość montażu będzie niewystarczająca?

Odp.: Możemy dostosować wersje krótkich prętów wieszakowych do rzeczywistej wysokości miejsca montażu lub zapewnić rozwiązania instalacyjne osadzone na górze, aby zmaksymalizować oszczędność miejsca na instalację.

P: Jak wyregulować obciążenie podpory od podłoża?

Odp.: Wszystkie modele są wyposażone w urządzenia z regulacją naziemną. Dokładną regulację obciążenia można przeprowadzić z ziemi za pomocą dedykowanego klucza przedłużonego, co eliminuje potrzebę wykonywania operacji na dużych wysokościach.

P: W jaki sposób produkty są chronione podczas transportu?

Odp.: Używamy niestandardowych drewnianych skrzyń z wewnętrznymi materiałami amortyzującymi i urządzeniami mocującymi, aby zapobiec deformacji mechanizmu korbowodu podczas transportu. W zestawie znajduje się również blokada transportowa, która gwarantuje, że produkty dotrą na miejsce w idealnym stanie.
