Niezawodne podpory rurowe do pozycjonowania rurociągów przemysłowych i stabilizacji konstrukcyjnej

Na Tianshun, zajmujemy się produkcją wsporników rur tak długo, jak istniejemy na rynku – 14 lat. Mogą nie mieć ruchomych części, które mają wsporniki sprężynowe, ale pod wieloma względami sztywne wsporniki rur niosą ze sobą większą odpowiedzialność. Jednostka sprężynowa może źle wytrzymać kilka milimetrów skoku i nadal działać. Wspornik rury, który jest zbyt mały, źle zespawany lub wykonany z niewłaściwego materiału, może nagle ulec awarii, a gdy tak się stanie, rura pójdzie z nim. Dlatego też każde zamówienie na podpory do rur traktujemy z taką samą starannością, jak w przypadku bardziej złożonych zamówieństałe podpory sprężynowei zmienne zespoły sprężyn.

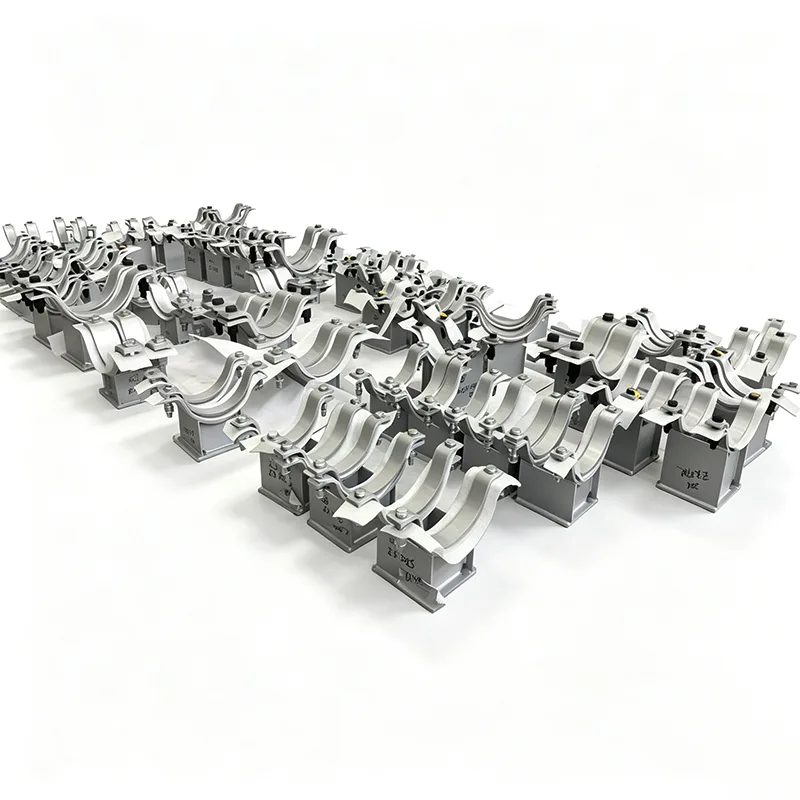

Zadanie wspornika rury jest proste do opisania, trudniejsze do wykonania za każdym razem: utrzymuje rurę w odpowiednim położeniu, przenosi jej ciężar i prowadzi lub zakotwicza zgodnie ze specyfikacją rurociągu. Produkujemy szeroką gamę — od podstawowych obejm do rur montowanych na belkach po słupki Tbuty do ruraż po specjalnie zaprojektowane płyty ślizgowe i wytrzymałe wsporniki czopów. Dla nas nie są to gotowe części katalogowe; budujemy zgodnie z rozmiarem rury, grubością izolacji, danymi obciążenia i środowiskiem instalacji.

Jak podpory rurowe pasują do większego obrazu podpory

Zejdź po dowolnym stojaku na rury, a zobaczysz mieszankę: sztywne podpory rur przejmujące ciężar własny i prowadzące ruch boczny, wieszaki sprężynowe lub zmienne wsporniki sprężynowe amortyzujące przemieszczenie pionowe w razie potrzeby. Jedno bez drugiego nie działa. Zbyt sztywny wspornik rury umieszczony w niewłaściwym miejscu może przenieść naprężenia bezpośrednio na kołnierz lub dyszę zbiornika. Dlatego też, gdy przesyłasz nam zapytanie, nasi inżynierowie zawsze biorą pod uwagę schemat pełnego wsparcia i dlatego nie wahamy się zaproponować preizolowanej podpory rurowej do przewodów zimnych lub ślizgacza prowadzącego na długich prostych odcinkach, które wymagają kontrolowanego ruchu osiowego.

Materiały i wykończenia, które magazynujemy i używamy

Posiadamy szeroki zapas płyt, rur i kształtowników konstrukcyjnych ze stali węglowej, nierdzewnej i stopowej, dzięki czemu możemy szybko zakończyć produkcję podpór rurowych. Poniższa tabela przedstawia najczęściej używane przez nas materiały:

Wszystkie prace spawalnicze konstrukcji wykonywane są przez certyfikowanych spawaczy, a przed opuszczeniem warsztatu przeprowadzamy kontrolę wizualną i wymiarową każdej podpory. Jeśli Twój projekt wymaga badań NDT (PT, MT lub UT) w przypadku niektórych spoin, możemy uwzględnić to w zakresie.

Normy regulujące nasze wsporniki do rur

Na co dzień pracujemy według następujących międzynarodowych kodów:

ANSI/MSS SP-58 – Podpory i wieszaki do rur

ASME B31.3 i B31.1 – Rurociągi procesowe i zasilające

ASME Sekcja IX – Kwalifikacje spawalnicze

EN 1090 – Stal konstrukcyjna (jeżeli wymagane jest oznakowanie CE)

GB/T 17116 – chińska norma krajowa

Nasz system ISO 9001:2015 obejmuje cały łańcuch produkcyjny, a identyfikowalność materiału jest zapewniona od numeru wytopu surowej stali po etykietę końcowego montażu wspornika.

Często zadawane pytania

P1: Czy możesz dopasować nasze istniejące standardowe rysunki podpór rurowych?

Tak, tak wpływa większość naszych zamówień. Prześlij nam swoje standardowe rysunki podpór, izometrie lub po prostu harmonogram podpór rurowych ze znacznikami, a my wyprodukujemy dokładnie według tych wymiarów. Regularnie współpracujemy ze standardowymi bibliotekami EPC.

P2: Jaka jest różnica między podstawą rurową a wspornikiem rury?

W codziennych rozmowach ludzie często używają tych terminów zamiennie. Ściśle mówiąc, podstawka rurowa to specyficzny rodzaj podpory rury — stalowy profil przyspawany do spodu rury w celu podniesienia jej ponad stal konstrukcyjną. Podpory rurowe to szersza rodzina obejmująca podkładki, zaciski, prowadnice, czopy i zespoły prętów wieszakowych. Produkujemy zarówno podstawki rurowe, jak i kompletne zespoły podpór rurowych.

P3: Jak sobie radzicie z izolowanymi lub zimnymi liniami?

W przypadku przewodów izolowanych na gorąco zwiększamy wysokość buta, aby usunąć izolację. W przypadku przewodów zimnych lub kriogenicznych dostarczamy preizolowane wsporniki rur ze sztywnym blokiem piankowym wklejonym w but, aby zapobiec przenoszeniu zimna i kondensacji. Podaj nam grubość izolacji i materiał, a my odpowiednio zaprojektujemy but.

P4: Jaki jest czas realizacji partii podpór do rur?

Standardowe podpory ze stali węglowej: 15–25 dni, w zależności od ilości. Stal nierdzewna lub duże, skomplikowane zespoły: 25–35 dni. W przypadku zamówień masowych powiązanych z harmonogramem projektu możemy etapować dostawy, aby dopasować je do sekwencji budowy.

P5: Czy dostarczacie również konstrukcyjne płyty do osadzania i słupki T?

Możemy, jeśli Twój projekt tego wymaga. Zwykle podpory rur stanowią interfejs pomiędzy rurą a konstrukcją. Jeśli potrzebujesz również płyt do osadzenia, płyt podstawowych lub stalowych słupków T, możemy wszystko zapakować razem, co upraszcza logistykę na budowie.

Testowanie i kontrola jakości

Podpory rur mogą nie mieć ruchomych części, ale nadal prowadzimy ustrukturyzowany proces kontroli jakości:

Weryfikacja przychodzącego materiału na podstawie certyfikatów huty

Kontrola wymiarowa po cięciu i wierceniu

Kontrola montażu przed spawaniem

Wizualna kontrola spoin oraz dodatkowe badania NDT, jeśli określono

Kontrola wymiarów i kąta po zakończeniu montażu

Kontrola wykończenia powierzchni i powłoki

Do każdej przesyłki dołączony jest dowód dostawy, który zawiera listę każdego wspornika wraz z numerem etykiety, dzięki czemu zespół serwisowy może bez zgadywania dopasować części do rysunku izometrycznego.

Personalizacja, którą wykonujemy każdego dnia

Niewiele wsporników rur opuszcza naszą fabrykę jako część całkowicie standardowa. Typowe dostosowania obejmują:

Zwiększona wysokość butów dla grubej izolacji lub ognioodporności

Regulowane podstawy prowadnic z podkładkami PTFE zapewniającymi przesuwanie o niskim tarciu

Okucia ze stali nierdzewnej do instalacji morskich i przybrzeżnych

Specjalne obciążenia — zbudowaliśmy podpory rurowe dla linii o dużych średnicach, na których prowadzone są rury o średnicy 40 cali

Obejmy antywibracyjne z wyściółką neoprenową do rurociągów sprężarki tłokowej

Wsporniki ze stopów wysokotemperaturowych do linii pieców i reformerów

Nie jesteś ograniczony do tego, co znajduje się w katalogu. Prześlij nam swoje wymagania, a my wykonamy dokładnie to, czego potrzebujesz.

Praktyczne notatki z naszego warsztatu

Kilka rzeczy, które wybraliśmy na przestrzeni lat, a które mogą Ci pomóc:

Jeżeli rura będzie poddawana próbie wodnej, należy upewnić się, że wsporniki rury są zaprojektowane na ciężar zalanej wody. Wiele awarii wsparcia zdarza się podczas testowania, a nie podczas pracy.

W przypadku długich stojaków na rury należy unikać nadmiernego prowadzenia. Pozostaw miejsce na ruch osiowy. Do naszych konstrukcji butów możemy włączyć płytki ślizgowe o znanym współczynniku tarcia, aby utrzymać obciążenia reakcyjne w granicach naprężeń rurowych.

Jeżeli wspornik rury będzie narażony na działanie ognia, należy określić powłokę ognioodporną lub konstrukcję, która nie zawali się w wymaganym okresie odporności ogniowej. Możemy doradzić w zakresie praktycznych opcji.

W przypadku rur ze stali nierdzewnej należy zawsze używać elementów nośnych ze stali nierdzewnej lub przynajmniej niemetalowej wykładziny (PTFE lub neopren), aby uniknąć korozji galwanicznej w miejscu styku.

Dlaczego warto wybrać Tianshun do swoich podpórek do rur?

Nie jesteśmy dystrybutorem, który wybiera części z magazynu. Jesteśmy fabryką, która tnie stal, spawa zespoły, obrabia powierzchnie stykowe, nakłada powłoki i wysyła produkty bezpośrednio do Twojej siedziby lub konsolidatora. Nasz zespół widział wystarczająco dużo awarii podpór rurowych w terenie, aby wiedzieć, że odrobina dodatkowej staranności podczas produkcji ma duże znaczenie w przyszłości.

Niezależnie od tego, czy potrzebujesz dwudziestu prostych spawanych butów, czy dwustu skomplikowanych podpór prowadzących z płytami ślizgowymi, podamy Ci cenę bezpośrednio z fabryki, realistyczny harmonogram dostaw i zestaw rysunków produkcyjnych do zatwierdzenia, zanim zaczniemy ciąć stal. Ponad 70% naszej działalności pochodzi od klientów, którzy złożyli zamówienie raz i nigdy nie zadali sobie trudu zakwalifikowania innego dostawcy.

Jeśli Twój następny projekt wymaga podpór rurowych, podstaw rurowych lub preizolowanych podpór rurowych, prześlij nam listę wsparcia lub standardowe rysunki. Szczegółową wycenę prześlemy zazwyczaj w ciągu 24 godzin. Jak zawsze zapraszamy do odwiedzenia naszej fabryki w Yangzhou i zobaczenia, jak budujemy.
