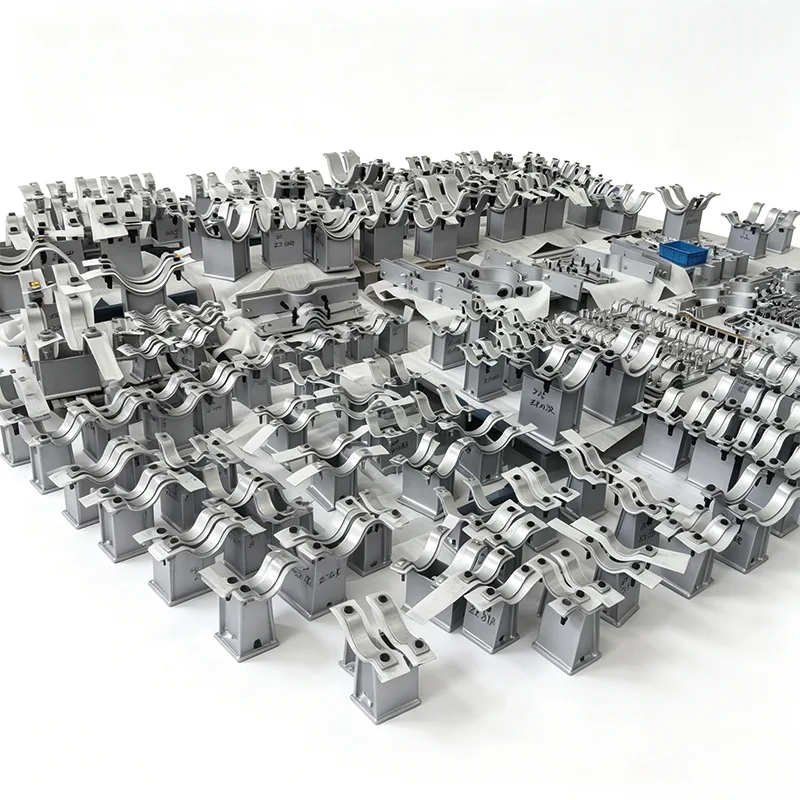

Wsporniki rur siodełka ze stali nierdzewnej

Kiedy wspornik rury musi znajdować się w zasolonym zakładzie przybrzeżnym, poddawać się agresywnemu zmywaniu chemicznemu lub pozostawać bezobsługowy przez dziesięciolecia w sterylnej linii technologicznej, wybór materiału jest najważniejszy. W Yangzhou Tianshun projektujemy i dostarczamy systemy podpór rurowych od 2012 roku, a nasze podpory siodłowe ze stali nierdzewnej zostały zaprojektowane z myślą o dokładnie tych sytuacjach, w których standardowa stal węglowa po prostu nie wytrzyma.

Każdy wysyłany przez nas wspornik siodełka ze stali nierdzewnej jest efektem 14 lat bezpośrednich informacji zwrotnych od wykonawców EPC, inżynierów utrzymania ruchu i właścicieli projektów z ponad 45 krajów. Dowiedzieliśmy się, co działa, co zawodzi wcześnie i jak opracować typowe punkty awarii na długo przed tym, zanim podpora dotknie rury.

Co otrzymujesz dzięki siodłu ze stali nierdzewnej Tianshun

Integralność materiału, którą możesz prześledzić

Obrabiamy korpusy siodeł i elementy goleni z litej blachy i prętów ze stali nierdzewnej 304 (UNS S30400) lub 316L (UNS S31603) – a nie odlewane odpowiedniki. Każde ciepło materiału dostarczane jest z certyfikatem testu walcowniczego EN 10204 3.1, a my zachowujemy pełną identyfikowalność od otrzymania surowca aż do kontroli końcowej. W przypadku projektów wymagających zwiększonej odporności na wżery, na żądanie dostępne są gatunki duplex 2205 lub gatunki superaustenityczne.

Zaprojektowany kształt, a nie tylko wygięta płyta

Promień siodełka jest precyzyjnie obrobiony tak, aby pasował do rzeczywistej średnicy zewnętrznej rury, zazwyczaj od 1" NB do 48" NB i większych. Eliminuje to obciążenie punktowe, które może wystąpić w przypadku typowych podpór w kształcie litery V. Na gorących liniach często zwiększamy szerokość siodełka i włączamy bezpośrednio do projektu płytki ślizgowe z PTFE lub grafitu o niskim współczynniku tarcia, dzięki czemu wspornik współpracuje z ruchem termicznym rury, a nie przeciwko niemu.

Konstrukcja słupka zapewniająca przewidywalność instalacji

Sama kolumna – pionowy słupek łączący siodełko ze stalą konstrukcyjną – jest dostępna w konfiguracjach o stałej lub regulowanej wysokości. Stałe słupki to zwykle pojedyncza spawana konstrukcja ze stali nierdzewnej, belki dwuteowej lub rury, ze spoiną o pełnej penetracji u podstawy siodełka. Regulowane konstrukcje obejmują gwintowany trzpień i nakrętkę zabezpieczającą, umożliwiając precyzyjne ustawienie wysokości podczas wyrównywania na gorąco bez konieczności cięcia lub ponownego spawania.

Wszystkie spoiny nośne są wykonywane przez certyfikowanych spawaczy zgodnie z procedurami kwalifikowanymi zgodnie z ASME Sekcja IX, z dostępnymi mapami spoin i NDE (PT lub RT) w razie potrzeby. Wykończenie powierzchni po spawaniu jest standardowo trawione i pasywowane w celu przywrócenia pełnej odporności na korozję.

Sposób obsługi ładunków

Nie zakładamy po prostu, że „stal nierdzewna jest mocna”. Nasi wewnętrzni inżynierowie sprawdzają każdy zespół słupków pod kątem kombinacji pionowego ciężaru własnego, ciągu rozszerzalności cieplnej, okazjonalnych obciążeń wiatrem lub sejsmicznych oraz wszelkich wypiętrzeń, które mogą wystąpić przy zmianie kierunku. Jeśli Twój projekt ma określone przepisy projektowe (ASME B31.1, B31.3, EN 13480 itp.), możemy dostarczyć odpowiednią analizę naprężeń i dane dotyczące obciążenia. Dostarczyliśmy podpory przeznaczone na obciążenia pionowe od kilkuset Newtonów do ponad 300 kN.

Gdzie zobaczysz te podpory w użyciu

Z biegiem lat nasze wsporniki rur siodełkowych ze stali nierdzewnej trafiały do ​​miejsc, w których awaria nie wchodzi w grę:

Terminale regazyfikacyjne LNG – siodła 316L w otwartych środowiskach morskich z ciągłą mgłą solną.

Pętle farmaceutyczne WFI (woda do wstrzykiwań) – stal nierdzewna 304 z pełnymi pakietami dokumentacji i opcjami wykończenia elektropolerowanego.

Instalacje do produkcji olejów i napojów jadalnych – podpory zaprojektowane z higienicznymi profilami, minimalnymi szczelinami i, w razie potrzeby, materiałami uszczelek zgodnymi z wymaganiami FDA.

Obróbka chemiczna i przechowywanie ługu – specjalnie dobrane gatunki pod kątem odporności na pękanie korozyjne naprężeniowe chlorkowe.

Górne części platform wiertniczych – regulowane kłonice umożliwiające ponowne ustawienie po osiadaniu konstrukcji, wszystko w wersji 316L z pełną kontrolą strony trzeciej.

Jak upewniamy się, że jakość jest prawdziwa

Każdy zespół siodełka goleni przechodzi przez nasze wewnętrzne laboratorium testowe przed wypuszczeniem na rynek:

Weryfikacja wymiarowa w oparciu o uzgodnione rysunki produkcyjne

PMI (pozytywna identyfikacja materiału) do potwierdzania gatunku części nierdzewnych

Kontrola penetracyjna barwnika lub radiograficzna krytycznych spoin (zgodnie ze specyfikacją klienta)

Testy obciążeniowe na żądanie dla nowych lub mocno dostosowanych projektów

Nasza fabryka posiada certyfikat ISO 9001:2015 i jesteśmy przyzwyczajeni do współpracy z zewnętrznymi inspektorami z SGS, Bureau Veritas, TÜV oraz przedstawicielami klientów podczas produkcji i kontroli końcowej.

Personalizacja jest normą, a nie dodatkową opłatą

Bardzo niewiele projektów wymaga „katalogowego” siodła ze stali nierdzewnej. Większość wymaga regulacji – różnych wymiarów płyty podstawy, określonego układu otworów na śruby, zwiększonej wysokości w celu usunięcia izolacji, określonego kąta opasania siodełka, zintegrowanych prowadnic lub zacisków dociskowych. To w porządku. Nasz przepływ pracy zbudowaliśmy wokół małych partii i niestandardowych zamówień. Wyślij nam arkusz danych rur, elewację ze stali konstrukcyjnej lub prosty szkic, a nasi inżynierowie prześlą rysunek propozycji w ciągu 2-3 dni roboczych.

W przypadku projektów o powtarzalnych wymaganiach dotyczących stojaków na rury możemy wstępnie opracować kompletny harmonogram wsparcia, zidentyfikować możliwości optymalizacji i obniżyć całkowity koszt instalacji bez narażania na szwank zgodności z przepisami.

Ostatnia uwaga na temat niezawodności

Większość naszych zamówień na wsporniki do rur ze stali nierdzewnej pochodzi od klientów, którzy już zainstalowali u nas wsporniki ze stali węglowej i wrócili specjalnie w celu modernizacji stali nierdzewnej. Jeśli specyfikacja rury wymaga, aby „wszystkie zwilżane i zewnętrzne elementy podporowe były odporne na korozję”, rozumiemy, że oznacza to, że siodełko kłonicy jest częścią systemu, a nie kwestią drugorzędną. Budujemy to w ten sposób, sprawdzamy w ten sposób i tak dokumentujemy.

Potrzebujesz wyceny lub szybkiego przeglądu technicznego?

Skontaktuj się z naszym zespołem inżynierów pod adresem [e-mail / telefon], podając rozmiar rury, wymaganą wysokość i warunki obciążenia. W przypadku standardowych żądań kompletną ofertę otrzymasz zazwyczaj w czasie krótszym niż 24 godziny. Chętnie zorganizujemy również wizytę w fabryce w Yangzhou – zobaczenie, jak siodła ze stali nierdzewnej przechodzą od płyty do końcowego montażu, to najlepszy sposób na zrozumienie różnicy, jaką robi rzeczywista kontrola produkcji.

Często zadawane pytania

1. Jakie gatunki stali nierdzewnej oferujecie na siodełka z kłonicami i skąd mam wiedzieć, że naprawdę dostaję 316L?

Nasz standardowy magazyn obejmuje płyty i pręty 304 (UNS S30400) i 316L (UNS S31603). W środowiskach o dużej zawartości chlorków lub w środowiskach morskich zdecydowanie zalecamy 316L ze względu na zawartość molibdenu, który znacznie poprawia odporność na wżery. Każde ciepło otrzymywanego przez nas materiału posiada certyfikat testu walcowniczego EN 10204 3.1, a przed rozpoczęciem cięcia lub spawania nasze wewnętrzne laboratorium przeprowadza PMI (pozytywna identyfikacja materiału) przy użyciu ręcznego XRF na gatunkach stali nierdzewnej. Otrzymasz kopię raportu PMI w ostatecznym pakiecie dokumentacji – bez zgadywania i bez „zaufaj mi”.

2. Czy możecie wyprodukować siodło pasujące do niestandardowej średnicy zewnętrznej rury lub grubości izolacji?

Tak, to dla nas codzienność. Podajesz rzeczywistą średnicę zewnętrzną rury (oraz średnicę zewnętrzną izolacji, jeśli siodełko jest osadzone na izolowanej rurze), a my obrabiamy promień siodła, aby dokładnie pasował do tego wymiaru. Nie jest to wygięta płyta, która „wygląda blisko” – powierzchnia styku jest frezowana do określonego promienia, zwykle z kątem opasania pomiędzy 120° a 180°, w zależności od obciążenia i wymagań dotyczących utwierdzenia bocznego. Możemy również zwiększyć wysokość siodełka, aby usunąć izolację i okładzinę bez konieczności cięcia w terenie.

3. Czy dostarczacie wartości znamionowe obciążenia i obliczenia naprężeń dla niestandardowych zespołów słupków?

Absolutnie. Nasz zespół inżynierów rutynowo przeprowadza kontrolę obciążenia pionowego, ciągu poziomego i połączonych kontroli naprężeń zgodnie z ASME B31.1, B31.3 lub kodem wybranym przez Państwa projekt. Prześlemy arkusz obliczeniowy przedstawiający kontrolę wyboczenia słupa słupa, naprężenie łożyska płyty podstawy, wytrzymałość spoiny oraz naprężenie/ścinanie śrub, jeśli ma to zastosowanie. Jeśli Twój projekt wymaga niezależnej weryfikacji, nie mamy problemu ze współpracą z wyznaczonym przez Ciebie inżynierem zewnętrznym.

4. Jakie standardy spawania i kontroli stosujecie w przypadku podpór ze stali nierdzewnej?

Wszystkie spoiny nośne na siodełkach słupków ze stali nierdzewnej są wykonywane przez wykwalifikowanych spawaczy zgodnie z WPS zakwalifikowanymi do sekcji IX ASME. Typowe połączenie siodełka ze słupkiem to spoina rowkowa o pełnej penetracji, szlifowana na gładko w części czołowej. W zależności od specyfikacji wykonujemy penetrację barwnikiem (PT) lub radiografię (RT) krytycznych spoin. Po spawaniu każdy element ze stali nierdzewnej jest trawiony i pasywowany w celu usunięcia przebarwień cieplnych i przywrócenia pasywnej warstwy tlenku chromu. Widać różnicę: jednolita, srebrzysta powierzchnia bez niebieskich przebarwień wokół strefy spawania.

5. Czy mogę otrzymać słupek z regulowaną wysokością i jak precyzyjna jest regulacja wysokości?

Tak, oferujemy gwintowane, regulowane kłonice z nakrętką zabezpieczającą, powszechnie stosowane tam, gdzie wymagane jest precyzyjne ustawienie wysokości podczas wyrównywania na gorąco lub gdy elewacje ze stali konstrukcyjnej mogą się różnić. Typowy zakres regulacji wynosi ±25 mm, a drobny gwint pozwala na dokładność pionową 1–2 mm. Po ustawieniu nakrętkę zabezpieczającą należy dokręcić i przyspawać, aby zapobiec ruchowi podczas pracy. Ścieżka pełnego obciążenia jest mechaniczna (ścinanie gwintu) i odpowiednio dobieramy rozmiar trzpienia – nie ma potrzeby polegania na spoinie sczepnej w celu przeniesienia obciążenia.

6. Czy wsporniki ze stali nierdzewnej nadają się do stosowania w środowiskach higienicznych lub wilgotnych (żywność, farmaceutyka)?

Tak, i dostarczyliśmy wiele partii do tych zastosowań. Ze względów higienicznych w miarę możliwości eliminujemy płaskie, poziome powierzchnie i szczeliny, a montaż wykańczamy do chropowatości powierzchni wynoszącej co najmniej Ra 0,8 μm (32 μin) lub polerujemy elektrolitycznie, jeśli jest to określone. Do gwintów używamy również środków przeciwzatarciowych zgodnych z FDA i unikamy zanieczyszczeń ferrytycznych, utrzymując wszystkie narzędzia i powierzchnie robocze przeznaczone do stali nierdzewnej. Pakiet dokumentacji może zawierać raporty chropowatości powierzchni i szczegółowe certyfikaty czyszczenia.

7. Jaką dokumentację otrzymam wraz z zamówieniem?

Standardowa przesyłka zawiera:

Pełnowymiarowy raport z inspekcji pokazujący wymiary rzeczywiste i wymiary rysunkowe

Certyfikaty materiałowe EN 10204 3.1 dla wszystkich części ze stali nierdzewnej

Raport PMI (do weryfikacji stopu)

Mapa spoin i raporty NDE (w stosownych przypadkach PT/RT)

Certyfikat trawienia i pasywacji

Deklaracja zgodności i lista pakowania z numerami cieplnymi

Możemy również dostarczyć księgi danych skompilowane do konkretnego formatu Twojego projektu. Około 80% naszych zamówień na wsparcie ze stali nierdzewnej obejmuje obecnie przynajmniej podstawowy MDR (rejestr danych producenta).

8. Jaki jest realistyczny czas realizacji partii niestandardowych siodeł ze stali nierdzewnej?

W przypadku ilości od 5 do 50 sztuk o niestandardowych wymiarach i standardowym materiale 304/316L nasz typowy czas realizacji wynosi 20–30 dni roboczych od zatwierdzenia rysunku. Większe zamówienia lub te wymagające stali nierdzewnej typu duplex mogą wydłużyć się do 35–45 dni. Jeśli masz krytyczny harmonogram, możemy omówić przyspieszenie – często możemy skrócić go o 5–7 dni roboczych, rezerwując materiał i zmieniając zmiany, ale zawsze będziemy przejrzyści informować o tym, co jest wykonalne, bez uszczerbku dla jakości spoiny lub etapów kontroli.
