Podsumowanie artykułu:Niezawodny system podparcia jest niezbędny w przypadku rurociągów przemysłowych narażonych na rozszerzalność cieplną, skurcz, wibracje i zmienne obciążenia eksploatacyjne. AZmienne wsparcie sprężyny dla rurociąguzapewnia kontrolowany ruch pionowy, jednocześnie podtrzymując rurociąg. Dzięki profesjonalnemu doświadczeniu w produkcji,Tianshundostarcza standardowe i dostosowane do indywidualnych potrzeb rozwiązania w zakresie wsporników sprężyn zmiennych dla elektrowni, obiektów petrochemicznych, systemów naftowych i gazowych, zakładów chemicznych, projektów uzdatniania wody i innych wymagających zastosowań przemysłowych.
Spis treści
- Co to jest zmienne wsparcie sprężyny dla rurociągu?
- Dlaczego w rurociągach przemysłowych potrzebne jest zmienne podparcie sprężyny?
- Jak działa zmienne wsparcie sprężyny?
- Jakie są kluczowe specyfikacje techniczne?
- Jakie są główne komponenty?
- Jakie są główne zalety?
- Gdzie stosuje się zmienne wsparcie sprężyny?
- Jak wybrać odpowiednie wsparcie zmiennej sprężyny?
- Jak jakość produkcji wpływa na wydajność?
- Jak wypada w porównaniu z innymi wspornikami do rur?
- Często zadawane pytania

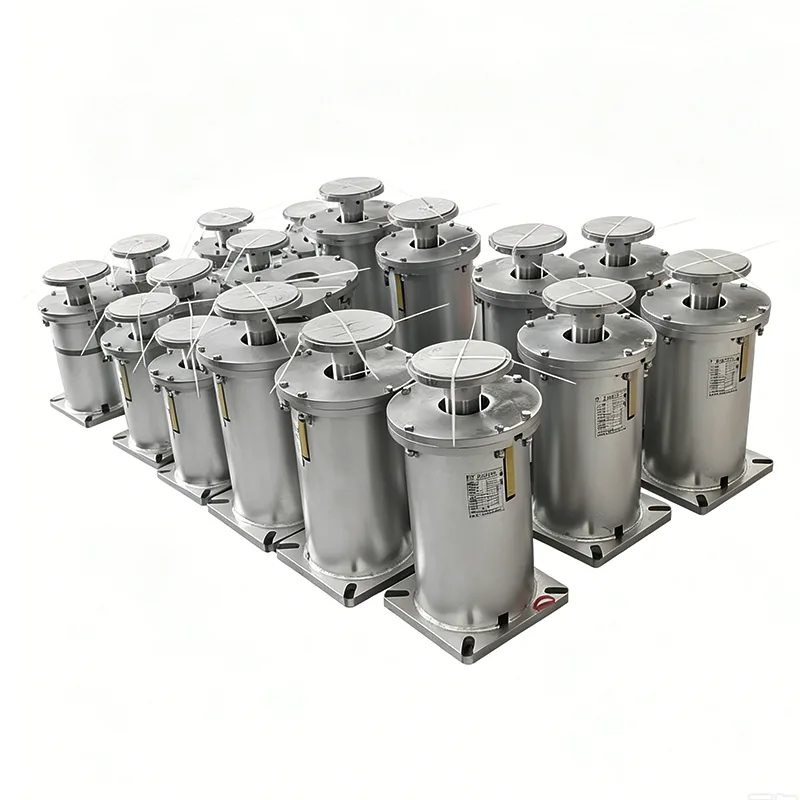

Co to jest zmienne wsparcie sprężyny dla rurociągu?
A Zmienne wsparcie sprężyny dla rurociąguto elastyczna podpora mechaniczna przeznaczona do przenoszenia obciążeń rurociągu, umożliwiając jednocześnie kontrolowany ruch pionowy. W przeciwieństwie do sztywnej podpory, która ogranicza ruch, zmienna podpora sprężynowa wykorzystuje charakterystykę ugięcia sprężyny, aby dostosować się do zmian położenia rurociągu.
Rurociągi przemysłowe mogą znacznie się poruszać, gdy zmieniają się temperatury robocze. Linie parowe, systemy wody zasilającej, rurociągi technologiczne, linie kondensatu i inne systemy wysokotemperaturowe mogą rozszerzać się podczas pracy i kurczyć po wyłączeniu. Jeśli ten ruch nie będzie odpowiednio zarządzany, nadmierne siły mogą zostać przeniesione na rury, zawory, kołnierze, króćce urządzeń i połączenia konstrukcyjne.
Odpowiednio dobrana podpora sprężynowa pomaga rozłożyć te siły przy zachowaniu przewidywalnego obciążenia nośnego. Asortyment produktów Tianshun obejmuje standardowe i niestandardowe konfiguracje zaprojektowane z myślą o różnych ładownościach, wymaganiach dotyczących podróży, warunkach instalacji i środowiskach przemysłowych.
Dlaczego w rurociągach przemysłowych potrzebne jest zmienne podparcie sprężyny?
Podparcie rurociągu nie polega jedynie na przytrzymaniu rury na miejscu. Prawidłowo zaprojektowany system nośny musi wytrzymać ciężar, ruchy termiczne, wibracje i warunki pracy, nie powodując nadmiernych naprężeń wtórnych.
Zmienne podpory sprężynowe są szczególnie przydatne, gdy rurociąg wymaga kompensacji przemieszczeń pionowych, ale nie wymaga bardzo małych zmian obciążenia związanych ze stałym podparciem sprężynowym.
- Kompensacja rozszerzalności cieplnej:Umożliwia kontrolowany ruch pionowy w miarę zmian temperatury rurociągu.
- Rozkład obciążenia:Zapewnia ciągłą obsługę rurociągów i powiązanych komponentów.
- Redukcja stresu:Pomaga zredukować nadmierne siły przenoszone na podłączony sprzęt.
- Zarządzanie wibracjami:Zapewnia elastyczny mechanizm podtrzymujący do obsługi systemów rurociągów.
- Ochrona sprzętu:Pomaga zmniejszyć ryzyko nadmiernego obciążenia we wrażliwych punktach połączeń.
- Elastyczność instalacji:Można wybrać różne konfiguracje w zależności od wymagań projektu.
W przypadku projektów inżynieryjnych podporę należy zawsze wybierać w oparciu o rzeczywisty ciężar rurociągu, ruch, temperaturę roboczą, położenie instalacji i warunki konstrukcyjne, a nie po prostu wybierać podporę w oparciu o średnicę rury.
Jak działa zmienne wsparcie sprężyny?
Zasada działania wspornika ze zmienną sprężyną opiera się na zależności pomiędzy ugięciem sprężyny a przyłożonym obciążeniem. W praktyce sprężyna wytwarza siłę nośną, która zmienia się w miarę pionowego ruchu rurociągu.
Kiedy rurociąg przesuwa się w dół, sprężyna jest bardziej ściskana, a siła nośna wzrasta. Gdy rurociąg porusza się w górę, naprężenie sprężyny maleje, a siła nośna odpowiednio maleje. Ta kontrolowana zmiana umożliwia podporze podążanie za ruchem rurociągu przy jednoczesnym dalszym przenoszeniu obciążenia.
Dlatego też podczas projektowania technicznego należy wziąć pod uwagę różnicę między obciążeniem zimnym a obciążeniem gorącym. Podpora musi być prawidłowo skalibrowana, aby jej warunki pracy mieściły się w dopuszczalnych wahaniach obciążenia i zakresie ruchu.
W zastosowaniach, w których przemieszczenie pionowe jest umiarkowane i dopuszczalny jest pewien stopień zmienności obciążenia, wspornik ze zmienną sprężyną może zapewnić skuteczną równowagę pomiędzy wydajnością, prostotą konstrukcji, wygodą instalacji i kosztami.
Jakie są kluczowe specyfikacje techniczne?
Różne projekty rurociągów wymagają różnych nośności sprężyn i zakresów ruchu. Zgodnie z informacjami o produkcie dostarczonymi przez Tianshun, konfiguracje podpór ze zmiennymi sprężynami mogą obejmować szeroki zakres przemysłowych warunków pracy.
| Specyfikacja | Typowy zakres/opcja | Znaczenie inżynieryjne |
|---|---|---|
| Typ wsparcia | Typ A, B, C, D, E, F, G | Zapewnia elastyczność konfiguracji dla różnych warunków instalacji |
| Rozmiar wiosny | Nie. 0 – Nie. 22 | Umożliwia wybór w zależności od wymaganej nośności |
| Zakres podróży | 30, 60, 90, 120, 180 mm | Dopasowuje różne pionowe ruchy rurociągu |
| Obciążenie operacyjne | 0,2–400 kN | Obsługuje rurociągi o różnych obciążeniach eksploatacyjnych |
| Kierunek ruchu | W górę/w dół | Wytrzymuje pionowe przemieszczenie termiczne |
| Zmienność obciążenia | ≤25% normy | Kontroluje zmiany siły wspierającej podczas ruchu |
| Materiał obudowy | Stal węglowa Q235/Q355 | Zapewnia wytrzymałość i trwałość konstrukcji |
| Obróbka powierzchniowa | Cynkowane ogniowo/malowane | Pomaga dostosować wsparcie do różnych warunków środowiskowych |
Wartości te należy traktować jako odniesienia do wyboru produktu, a nie uniwersalne ograniczenia projektowe. Ostateczne specyfikacje należy potwierdzić zgodnie z rzeczywistymi warunkami konstrukcyjnymi i dokumentacją techniczną producenta.
Jakie są główne komponenty?
Zmienne wsparcie sprężyny składa się z kilku skoordynowanych elementów. Każda część ma wpływ na nośność, stabilność instalacji, widoczność podczas pracy lub ochronę środowiska.
- Sprężyna śrubowa:Główny element elastyczny, wytwarzany ze stali sprężynowej i przetwarzany w celu uzyskania stabilnych parametrów mechanicznych.
- Górne i dolne płyty łączące:Połączyć podporę z konstrukcją rurociągu i konstrukcją wsporczą.
- Wskaźnik obciążenia:Pomaga zidentyfikować warunki obciążenia sprężyny i przemieszczenia podczas instalacji i pracy.
- Mechanizm blokujący:Zabezpiecza zespół sprężyny podczas transportu, instalacji i uruchomienia.
- Obudowa ochronna:Pomaga chronić sprężynę przed kurzem, wilgocią, wodą deszczową i korozyjnym działaniem środowiska.
Połączenie tych komponentów sprawia, że system nadaje się do długotrwałej pracy przemysłowej, gdzie ważna jest stabilna wydajność wsparcia.
Jakie są główne zalety?
Wybór odpowiedniego wspornika sprężyny może znacząco przyczynić się do niezawodności systemu rurociągów. W porównaniu z konwencjonalnymi sztywnymi wspornikami, konstrukcje ze zmiennymi sprężynami zapewniają dodatkową możliwość ruchu, a jednocześnie są stosunkowo proste w montażu i konserwacji.
Kontrolowana zmiana obciążenia
Odpowiednio zaprojektowana zmienna podpora sprężynowa ogranicza zmianę siły podporowej podczas ruchu rurociągu. Standardowe informacje o produkcie Tianshun określają zmienność obciążenia do 25%.
Wiele opcji załadunku i podróży
Różne rozmiary sprężyn i zakresy przesuwu ułatwiają dopasowanie podpory do konkretnych wymagań dotyczących ruchu rurociągu i obciążenia.
Kalibracja przed obciążeniem
Wsporniki sprężynowe można wstępnie wyregulować zgodnie z określonymi wymaganiami projektu, co pomaga uprościć instalację i uruchomienie w miejscu pracy.
Adaptowalna konstrukcja
Można wybrać różne konfiguracje i materiały dla różnych środowisk instalacji, ograniczeń przestrzennych i warunków obsługi.
Wygoda konserwacji
Konstrukcja modułowa może uprościć wymianę komponentów i konserwację, gdy wymagane jest serwisowanie w trakcie cyklu życia sprzętu.
Gdzie stosuje się zmienne wsparcie sprężyny?
Technologia ta jest odpowiednia dla przemysłowych systemów rurociągów, w których występuje ruch pionowy z powodu zmian temperatury, warunków pracy lub wibracji sprzętu.
- Rurociągi parowe elektrowni cieplnych
- Rurociągi wody zasilającej i kondensatu
- Rurociągi procesowe petrochemiczne
- Wymiennik ciepła łączący rurociągi
- Tłocznie ropy i gazu
- Komory zaworowe rurociągu gazu ziemnego
- Sieci ciepłownicze
- Urządzenia do uzdatniania wody i ścieków
- Rurociągi statków i platform morskich
- Systemy przetwarzania chemicznego i farmaceutycznego
Na przykład w zakładach energetycznych i petrochemicznych rurociągi mogą podlegać powtarzającym się cyklom ogrzewania i chłodzenia. Prawidłowo dobrany wspornik ze zmienną sprężyną może skompensować powstałe przemieszczenie pionowe, pomagając jednocześnie utrzymać zamierzony rozkład naprężeń w całym systemie rurociągów.
Jak wybrać odpowiednie wsparcie zmiennej sprężyny?
Prawidłowy dobór jest jednym z najważniejszych kroków w projektowaniu podpór sprężynowych. Podporę należy wybrać w oparciu o rzeczywiste warunki pracy, a nie tylko nominalny rozmiar rury.
- Określ obciążenie robocze:Oblicz masę rurociągu, izolację, zawory, armaturę, masę płynu i inne obsługiwane elementy.
- Zidentyfikuj ruch pionowy:Ustal oczekiwane przemieszczenie w górę lub w dół pomiędzy warunkami zimnymi i roboczymi.
- Sprawdź zmianę obciążenia:Określ, czy dopuszczalna zmiana obciążenia jest odpowiednia dla podłączonego sprzętu i projektu naprężenia rurociągu.
- Oceń przestrzeń instalacyjną:Wybierz odpowiednią konfigurację w oparciu o dostępny luz konstrukcyjny i konserwacyjny.
- Weź pod uwagę warunki środowiskowe:Wybierz odpowiednią obróbkę obudowy i powierzchni pod kątem wilgoci, korozji, temperatury i narażenia na działanie czynników zewnętrznych.
- Potwierdź kierunek instalacji:Sprawdź, czy podpora musi kompensować ruch w górę lub w dół.
- Przejrzyj standardy inżynieryjne:Upewnij się, że wybrane wsparcie jest zgodne z obowiązującymi specyfikacjami projektu i wymaganiami projektowymi rurociągów.
W przypadku złożonych projektów inżynierowie mogą podać dostawcy obciążenie rurociągu, temperaturę roboczą, oczekiwaną przemieszczenie, przestrzeń montażową i inne kluczowe parametry. Producent może wówczas polecić odpowiedni model i konfigurację.
Jak jakość produkcji wpływa na wydajność?
Wydajność podparcia sprężyny zależy w dużym stopniu od konsystencji sprężyny, dokładności wymiarowej, kalibracji obciążenia, jakości materiału i końcowego montażu. Jakość produkcji jest zatem bezpośrednio powiązana z długoterminową niezawodnością rurociągu.
Tianshun zgłasza, że stosuje kompleksowe podejście do kontroli jakości, obejmujące kontrolę surowców, produkcję sprężyn CNC, testowanie wydajności sprężyn, kontrolę gotowego montażu i końcową kontrolę przed dostawą. Jej zakłady produkcyjne obejmują maszyny do zwijania sprężyn CNC, sprzęt do testowania sprężyn, spektrometry i przyrządy do badań nieniszczących.
Zgodnie z informacjami o produkcie każda sprężyna przechodzi wiele testów ściskania i obciążenia w celu sprawdzenia stabilnego działania przed montażem. System zarządzania jakością firmy posiada certyfikat ISO 9001:2015, a jej produkty spełniają międzynarodowe standardy, w tym wymagania CE i API.
Te środki kontroli jakości są szczególnie ważne w przypadku projektów przemysłowych, w których wsporniki sprężynowe mogą pozostawać w użyciu przez wiele lat w przypadku powtarzających się cykli termicznych.
Jak wypada w porównaniu z innymi wspornikami do rur?
| Współczynnik porównawczy | Zmienne wsparcie sprężyny | Sztywne wsparcie rury | Stałe wsparcie sprężyny |
|---|---|---|---|
| Ruch pionowy | Kompensuje umiarkowany ruch | Bardzo ograniczone | Nadaje się do większych ruchów |
| Odmiana obciążenia | Zwykle ≤25% | Zmienia się gwałtownie wraz z przemieszczeniem | Zwykle dużo niższa |
| Złożoność strukturalna | Średni | Niski | Wysoki |
| Instalacja | Stosunkowo proste | Prosty | Bardziej wymagający |
| Poziom kosztów | Średni | Niski | Wysoki |
| Typowe zastosowanie | Ogólne przemieszczenie termiczne | Mały lub żaden ruch | Systemy o dużym ruchu lub bardzo wrażliwe na obciążenie |
To porównanie pokazuje, dlaczego nie ma uniwersalnego „najlepszego” wspornika rury. Zmienne podparcie sprężynowe jest szczególnie atrakcyjne, gdy rurociąg ulega umiarkowanym przemieszczeniom w pionie i akceptowalna jest kontrolowana zmiana obciążenia podporowego.
Często zadawane pytania
1. Jaka jest główna funkcja wspornika o zmiennej sprężynie dla rurociągu?
Jego główną funkcją jest utrzymywanie ciężaru rurociągu, umożliwiając jednocześnie kontrolowany ruch pionowy spowodowany rozszerzalnością cieplną, kurczeniem się lub zmieniającymi się warunkami pracy.
2. Jaka jest różnica pomiędzy zmiennym podparciem a stałym podparciem?
Zmienne podparcie sprężyny zmienia swoją siłę podparcia w miarę odchylania się sprężyny. Stałe podparcie sprężyny zostało zaprojektowane tak, aby utrzymywać znacznie bardziej stałą siłę podparcia w całym określonym zakresie skoku. Zmienne wsporniki sprężynowe są na ogół odpowiednie, gdy dopuszczalne są umiarkowane zmiany obciążenia.
3. Jakie informacje są potrzebne do doboru wspornika sprężyny?
Do ważnych parametrów należą obciążenie robocze, obciążenie zimnem, obciążenie gorące, przemieszczenie pionowe, kierunek ruchu, temperatura robocza, przestrzeń montażowa, konfiguracja rur i warunki środowiskowe.
4. Jakie zakresy podróży są dostępne?
Typowe opcje produktów obejmują skok 30 mm, 60 mm, 90 mm, 120 mm i 180 mm. Odpowiedni skok należy dobrać w zależności od faktycznie obliczonego ruchu rurociągu.
5. Czy można dostosować wsporniki sprężyn zmiennych?
Tak. Można opracować rozwiązania dostosowane do specjalnych wymagań dotyczących obciążenia, warunków przemieszczenia, ograniczonych przestrzeni instalacyjnych, materiałów, obróbki powierzchni i innych wymagań specyficznych dla projektu.
6. Jak mogę ustalić, czy potrzebuję zmiennego, czy stałego podparcia sprężyny?
Decyzja powinna opierać się na ruchu rurociągu, dopuszczalnych zmianach obciążenia nośnego, wrażliwości podłączonego sprzętu, analizie naprężeń i specyfikacjach projektu. W przypadku krytycznych systemów rurociągów wybór powinien zostać potwierdzony obliczeniami inżynierskimi i profesjonalnym przeglądem technicznym.
Wniosek
Dobrze zaprojektowany system wsporczy ma fundamentalne znaczenie dla bezpiecznego i niezawodnego działania rurociągów przemysłowych. Łącząc elastyczne podparcie obciążenia z kontrolowanym ruchem pionowym, aZmienne wsparcie sprężyny dla rurociągumoże pomóc w zarządzaniu przemieszczeniem termicznym, rozkładaniu obciążeń rurociągów, zmniejszaniu nadmiernych naprężeń i ochronie podłączonego sprzętu. W przypadku projektów wymagających rozwiązań standardowych lub niestandardowych Tianshun oferuje zmienne wsporniki sprężyn z wieloma konfiguracjami obciążenia i przesuwu, kontrolę jakości produkcji, pomoc w wyborze technicznym i wsparcie posprzedażne. Jeśli planujesz nowy projekt rurociągu lub modernizację istniejącego systemu wsparcia,skontaktuj się z namiz obciążeniem, przemieszczeniem, temperaturą i wymaganiami instalacyjnymi, aby omówić odpowiednie rozwiązanie wspornika ze zmiennymi sprężynami dla Twojego zastosowania.
