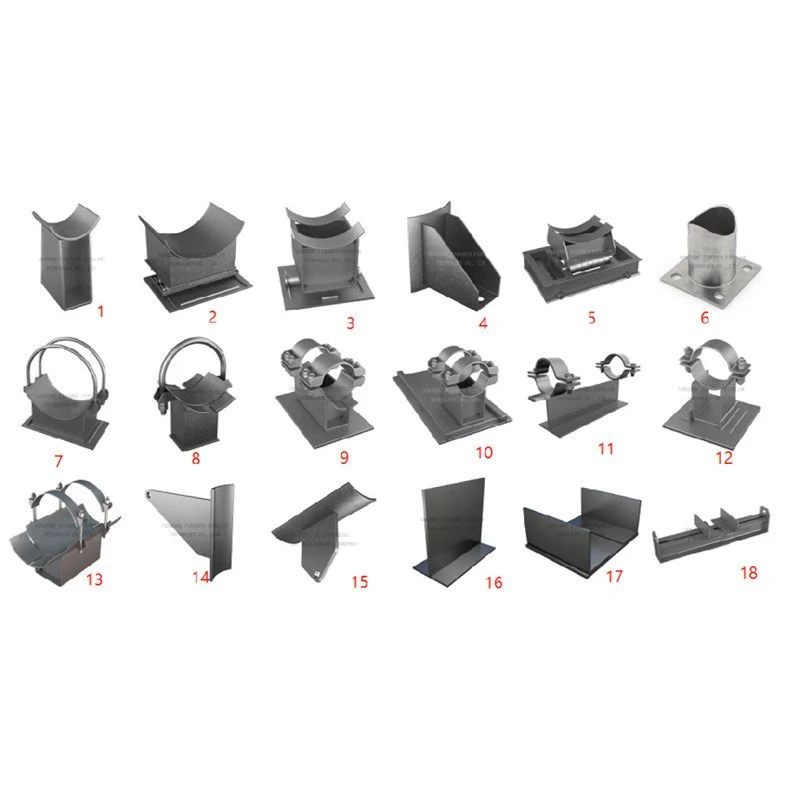

Wspornik buta do izolowanej rury

W przypadku izolowanej rury standardowa podstawka rurowa może stworzyć więcej problemów niż rozwiązać. Jeśli ścieżka obciążenia buta przecina izolację, izolacja z czasem ulega zniszczeniu. Ta zgnieciona część przepuszcza lub odprowadza ciepło, tworzy kondensację na zimnych powierzchniach i staje się punktem wyjścia dla korozji pod izolacją. Naprawa nie jest skomplikowana — odpowiednio zaprojektowana podpora buta dla izolowanej rury oddziela funkcję nośną od funkcji termicznej — ale prawidłowe odwzorowanie szczegółów wymaga starannej inżynierii.

Od 2012 roku w Yangzhou Tianshun projektujemy i produkujemy izolowane podstawki rurowe do projektów na pięciu kontynentach. Dostarczamy je dla sieci chłodniczych, gdzie liczy się każdy wat zysku ciepła, dla linii parowych, gdzie goła metalowa podstawka marnuje energię i stwarza ryzyko poparzenia, oraz dla instalacji LNG, gdzie zimne miejsce na podporze może prowadzić do gromadzenia się lodu i uszkodzeń konstrukcji. W każdym przypadku wymagania są takie same: niezawodnie utrzymać ciężar rury, zachowując ciągłość izolacji i szczelność paroizolacji.

Jak faktycznie działa izolowana stopka do rur

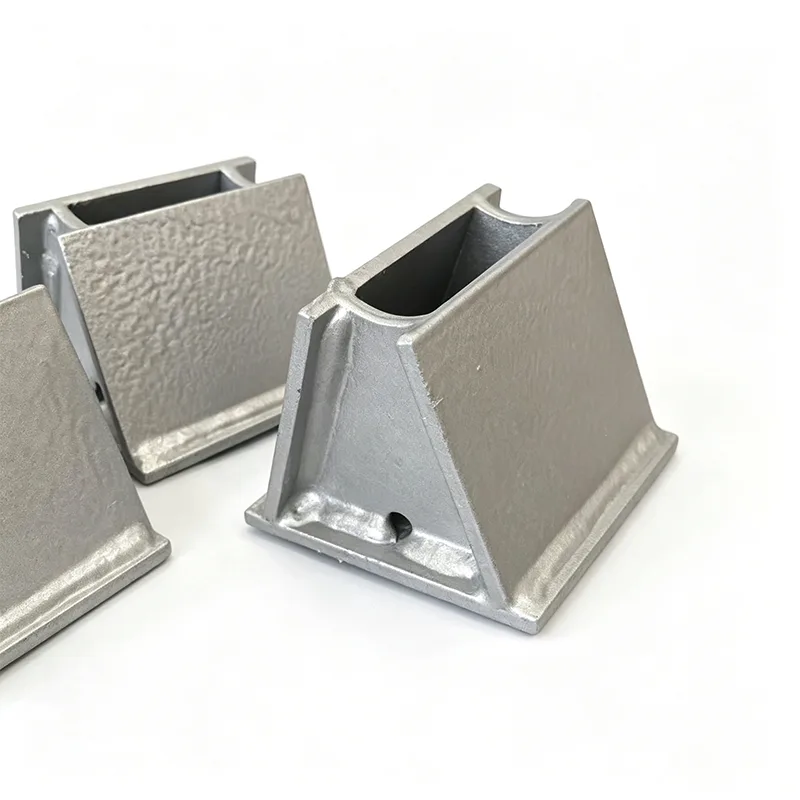

Zasadniczy pomysł jest prosty — sztywny, nośny blok izolacyjny znajduje się pomiędzy rurą a metalowym wspornikiem. Rura opiera się na izolacji, izolacja znajduje się w bucie, a metalowy but przenosi obciążenie na konstrukcję. Jednak zapewnienie, aby blok przetrwał lata ruchu rur i cykli termicznych bez pękania, przesuwania lub utraty właściwości izolacyjnych, wymaga następujących elementów:

Materiał bloku dobiera się do zakresu temperatur. W przypadku wody lodowej i zimnej do około -50°C zwykle używamy poliizocyjanuru o dużej gęstości (PIR) lub szkła komórkowego. Do przewodów pary i gorącego oleju o temperaturze do 400°C i wyższej stosujemy materiały na bazie krzemianu wapnia lub perlitu. Kluczową właściwością jest wytrzymałość na ściskanie w temperaturze projektowej — to, co wytrzymuje w temperaturze pokojowej, może zmięknąć w temperaturze 200°C.

Blok izolacyjny jest całkowicie hermetyczny. Metalowy pierścień ustalający lub przyspawana ściana boczna buta otacza blok ze wszystkich stron, zapobiegając jego wypadnięciu pod wpływem bocznego ruchu rury lub wibracji. Blok osadzony jest na stalowej płycie podstawy z ciągłą spoiną, dzięki czemu nie ma bezpośredniej drogi od metalu do rury, aby ciepło mogło ominąć izolację.

Ścieżka paroizolacyjna została zaprojektowana tak, aby była nieprzerwana. W zimnych rurach wnikanie wilgoci jest wrogiem. Dbamy o to, aby konstrukcja buta umożliwiała nałożenie na miejscu izolacji paroizolacyjnej na izolację rury w sposób ciągły na bloku izolacyjnym buta lub jego metalowym płaszczu, bez szczelin, które mogłyby pozwolić wilgotnemu powietrzu przedostać się do zimnej powierzchni.

Elastyczność projektowania dostosowana do rzeczywistych warunków w miejscu instalacji

Nie traktujemy izolowanych podstaw rurowych jako gotowych produktów, ponieważ nie ma dwóch identycznych specyfikacji izolacji. Konstruujemy każdy but tak, aby pasował do:

Średnicę rury i grubość izolacji (niezależnie od tego, czy jest to 25 mm szkła piankowego, czy 150 mm wełny mineralnej).

Rodzaj systemu izolacji stosowanego w terenie — możemy wstępnie wyciąć izolację wtórną, aby dopasować ją do korpusu buta i zapewnić profil okładzinowy, który upraszcza wykończenie miejsca budowy.

Warunki ruchu rur. Jeśli rura się ślizga, możemy zintegrować z podstawą buta płytkę ślizgową impregnowaną PTFE lub grafitem, której powierzchnia o niskim współczynniku tarcia jest połączona z arkuszem nośnym ze stali nierdzewnej, który chroni blok izolacyjny przed siłami ścinającymi.

Specjalne wymagania, takie jak izolacja ognioodporna, powłoki odporne na ścieranie na częściach metalowych lub otwory drenażowe zapobiegające gromadzeniu się wody w instalacjach zewnętrznych.

Co otrzymujesz z każdą przesyłką

Zamówienie izolowanych osłon rurowych Tianshun obejmuje całą dokumentację, o którą poprosi inspektor:

Certyfikaty EN 10204 Typ 3.1 dla elementów stalowych.

Arkusze danych materiałów izolacyjnych z wartościami wytrzymałości na ściskanie i przewodności cieplnej w temperaturze projektowej.

Raporty z kontroli wymiarowej potwierdzające grubość bloku, wysokość buta i wymiary płyty podstawy.

Załaduj certyfikaty testów, jeśli wymagają tego specyfikacje projektu.

Aplikacje

Rurociągi wody lodowej i solanki w instalacjach chłodniczych i centrach danych

Linie pary i kondensatu w zakładach przemysłowych i elektrowniach

Rurociągi LNG i cieczy kriogenicznych, w których należy bezwzględnie unikać zimnych miejsc

Urządzenia chłodnicze i chłodnie

Każda izolowana rura biegnąca na stojaku, gdzie liczy się efektywność energetyczna i długoterminowe koszty konserwacji

Dlaczego Tianshun?

Jesteśmy wyspecjalizowanym producentem wsparcia, a nie ogólnym dostawcą złączek rurowych. Kiedy prześlesz nam listę rurociągów i specyfikację izolacji, nasz zespół inżynierów sprawdzi obciążenie każdego buta, potwierdzi kompatybilność materiału izolacyjnego i oznaczy wszelkie lokalizacje, w których standardowe wymiary buta nie będą pasować do dostępnej konstrukcji. Ten poziom kontroli wychwytuje problemy na desce kreślarskiej, a nie podczas instalacji. Ponad 70% naszej działalności to powtarzalność – bezpośredni wynik dostarczania butów, które działają dokładnie tak, jak oczekiwano, od pierwszego testu wodnego do końca okresu użytkowania.

Często zadawane pytania

P: Czy możesz dokładnie dopasować typ i grubość mojej izolacji?

O: Tak. Bez żadnych kompromisów dopasowujemy but i blok nośny do średnicy rury, materiału izolacyjnego i określonej grubości.

P: Czy zapewniacie blok izolacyjny, czy instalujecie go na miejscu?

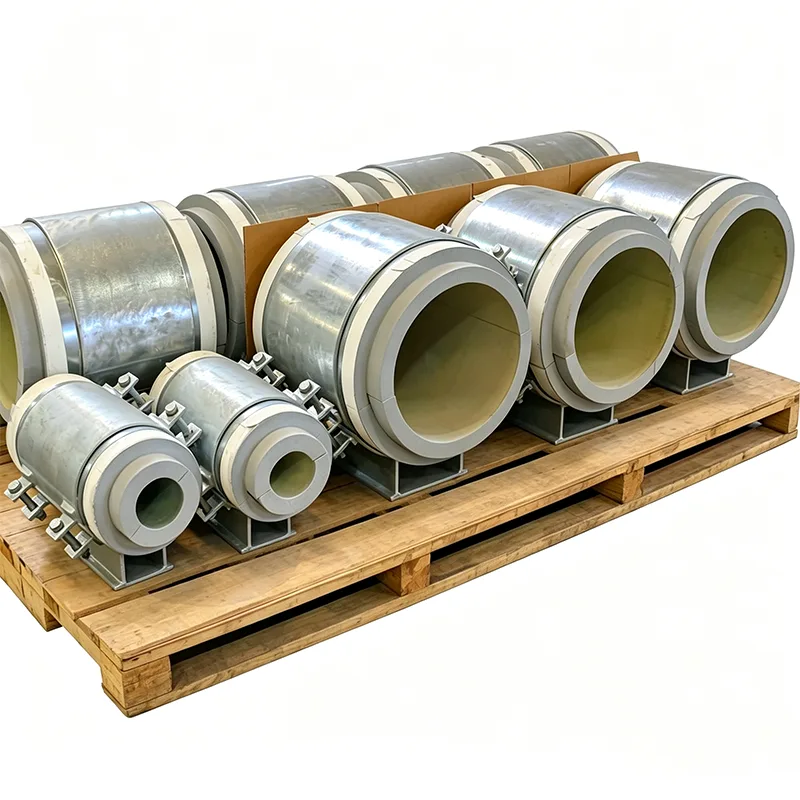

Odp.: Dostarczamy but z nośnym blokiem izolacyjnym już przyklejonym i zamkniętym wewnątrz. Otaczająca wtórna izolacja i okładzina są zwykle nakładane na miejscu, ale możemy również prefabrykować zestawy izolacyjne.

P: Jak zapobiec przedostawaniu się ciepła przez metalowy korpus buta?

Odp.: Blok izolacyjny tworzy przekładkę termiczną pomiędzy rurą a metalową podstawą. Ściana boczna buta nie styka się bezpośrednio z rurą, więc nie ma ciągłej metalowej ścieżki, przez którą ciepło mogłoby ominąć izolację.

P: Co się stanie, jeśli moja rura poruszy się osiowo z powodu rozszerzalności cieplnej?

Odp.: Do podstawy buta możemy dodać płytkę ślizgową z PTFE lub grafitu, która umożliwi przesuwanie rury, utrzymując jednocześnie stabilność bloku izolacyjnego.

P: Jakie standardy spełniają te buty?

Odp.: Produkcja stali odbywa się według MSS SP-58 i MSS SP-69. Materiały izolacyjne są dostarczane zgodnie ze specyficznymi dla projektu normami ASTM lub EN, a w stosownych przypadkach możemy spełnić wymagania dotyczące oznakowania CE zgodnie z dyrektywą PED.
