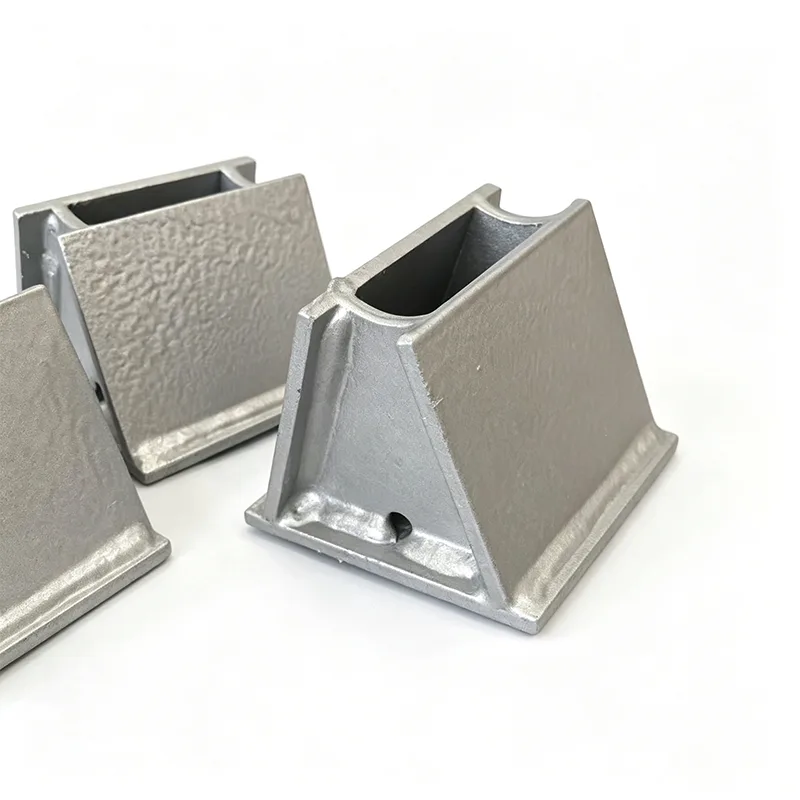

Podpora butów rurowych z regulacją wysokości

Na papierze wysokość rurociągu jest stałą liczbą. Na miejscu zdarza się to rzadko. Kolumny stalowe osiadają. Fundamenty lekko się przesuwają. Podpory sprężynowe ściskają się bardziej lub mniej niż przewidywał model naprężeń. Kiedy rura kończy się o 10 mm za wysoko lub o 15 mm za nisko przy króćcu ssawnym pompy lub kołnierzu sprężarki, wciśnięcie połączenia na miejsce powoduje obciążenie króćca, do którego urządzenia nigdy nie zostało zaprojektowane. Najprostszym sposobem na uzyskanie prawidłowego wzniesienia — i utrzymanie go na właściwym poziomie — jest podstawka do rur, którą można regulować.

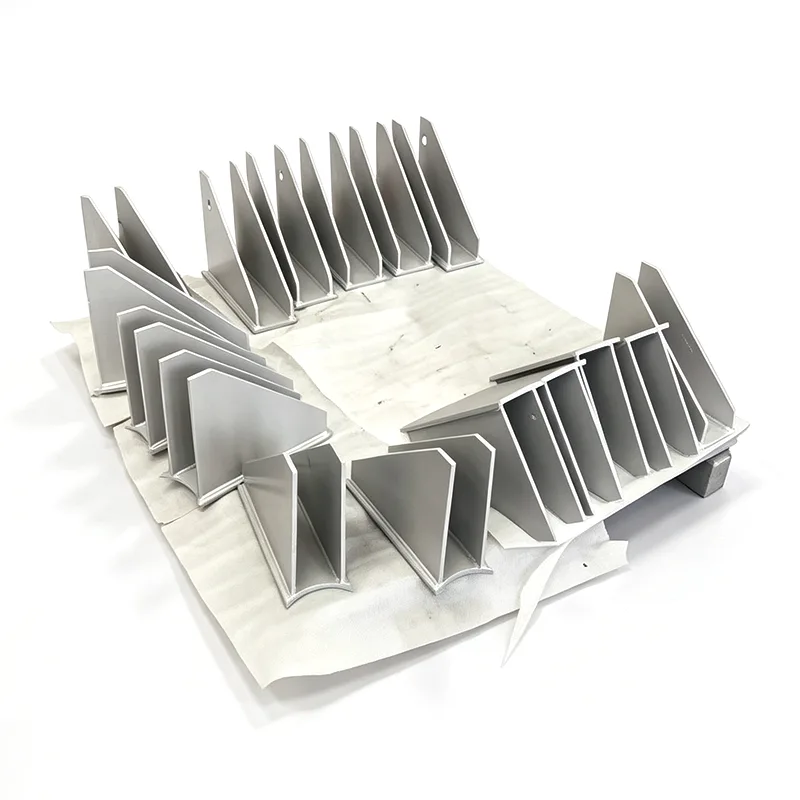

Od 2012 roku w naszej fabryce w Jiangsu produkujemy wsporniki podkładek do rur z regulacją wysokości. Sam projekt nie jest skomplikowany, ale zapewnienie niezawodnego utrzymywania pozycji pod ciężarem własnym, ruchami termicznymi i wibracjami już tak. Nasze regulowane buty sprawdzają się obecnie pod kolektorami parowymi w Azji Południowo-Wschodniej, rurociągami wody lodowej na Bliskim Wschodzie i stojakami na rury LNG w Ameryce Północnej.

Jak działa regulacja – i dlaczego pozostaje niezmieniona

Rdzeniem zespołu jest gwintowany trzpień biegnący pomiędzy kołyską rurową a płytą podstawy. Obracanie nakrętki regulacyjnej podnosi lub obniża rurę stopniowo. Po ustawieniu wysokości w grę wchodzą dwa niezależne mechanizmy blokujące:

Ciężka nakrętka zabezpieczająca dokręcona do głównego korpusu, zapobiegająca pełzaniu pod obciążeniem pionowym.

W większych rozmiarach dodatkowa śruba blokująca lub dzielony kołnierz, który mechanicznie blokuje obrót, nawet w przypadku utrzymujących się wibracji ze sprężarek tłokowych lub przewodów gazowych o wysokim przepływie.

Przed wysyłką każdy but jest fabrycznie testowany pod kątem obciążenia 1,5-krotności jego nośności znamionowej. Elementy gwintowane są wykonane z pręta okrągłego, a nie z pręta gwintowanego, dzięki czemu gwinty nośne są pełnoprofilowe i wolne od naprężeń, które mogą spowodować pęknięcie standardowego kołka pod wpływem zginania.

Materiały pasujące do Twoich usług

Standardowe regulowane buty są wykonane ze stali węglowej i cynkowane ogniowo jako domyślna ochrona przed korozją. Do środowisk korozyjnych lub płukania dostarczamy wersje w całości wykonane ze stali nierdzewnej w gatunku 304L lub 316L. Powierzchnie gwintów są podczas montażu pokrywane środkiem zapobiegającym zacieraniu się, aby zapobiec zatarciu – ma to znaczenie, ponieważ nakrętki regulacyjnej, której nie można obrócić na miejscu, nie można już regulować.

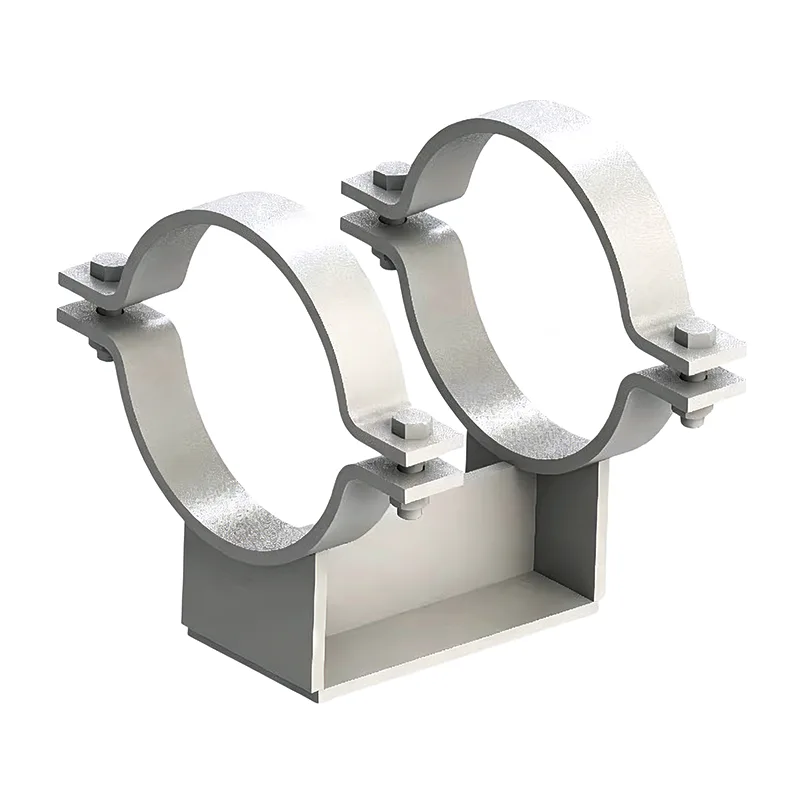

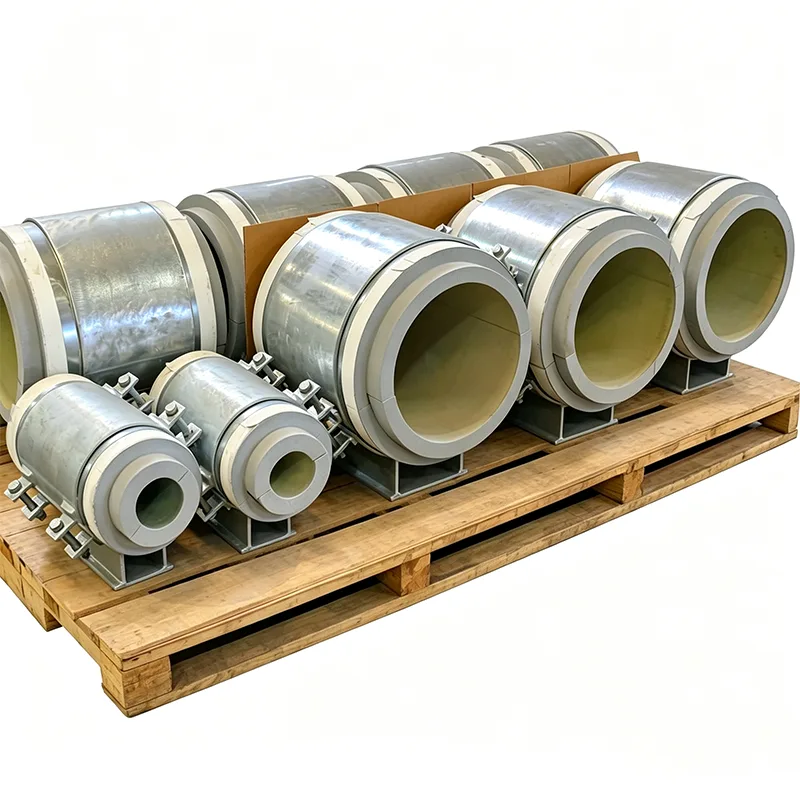

Kiedy wspornik podstawek do rur o regulowanej wysokości jest gorący lub zimny, pomiędzy rusztem rurowym a trzpieniem podporowym integrujemy nośny blok izolacyjny (PIR lub szkło piankowe). Izolacja jest dobierana odpowiednio do grubości izolacji rury, a ścieżka paroizolacji pozostaje ciągła – bez zimnych punktów i bez kondensacji.

Gdzie regulowane buty do rur robią różnicę

Rurociągi ssące i tłoczne pompy i sprężarki, których obciążenia dysz muszą mieścić się w dopuszczalnych granicach producenta.

Podpory stojaków na rury w obszarach narażonych na osiadanie gruntu lub podnoszenie mrozu.

Linie wymagające dokładnego nachylenia w celu drenażu lub przepływu procesu, takie jak rurociągi odmulające kotła lub przewody gazu palnego.

Systemy oparte na sprężynach, w których wymagana jest dostrojenie zimnej pozycji po przeniesieniu obciążenia z tymczasowych podpór.

Modernizacje i połączenia, gdy istniejąca wysokość rur nie pasuje do nowego przebiegu.

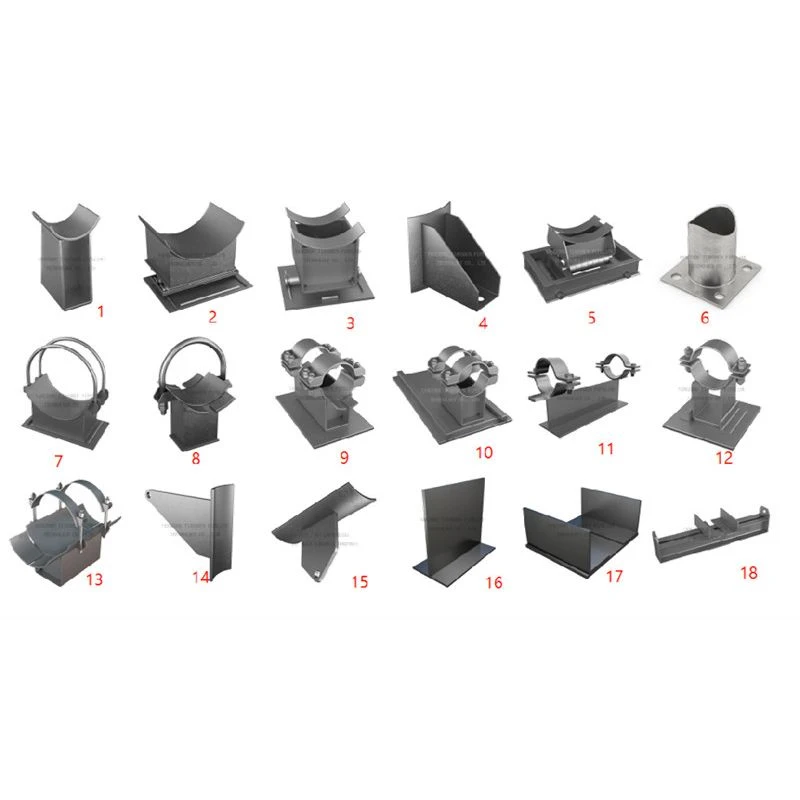

Większość regulowanych wsporników dostępnych na rynku to albo produkty katalogowe z ograniczonym zakresem ruchu, albo elementy w pełni niestandardowe z długim czasem realizacji. Jesteśmy pośrodku: możemy przyjąć standardowy projekt i zmodyfikować zakres wysokości, wymiary płyty podstawy lub grubość izolacji zgodnie ze specyfikacją projektu – zwykle w tym samym czasie realizacji co w przypadku buta stałego. Nasz zespół inżynierów pracuje bezpośrednio na podstawie izometrii i listy wsparcia, a przed sfinalizowaniem rysunku zapyta Cię o obciążenie w teście wodnym, temperaturę projektową i oczekiwane przemieszczenie. Ten poziom kontroli sprawia, że ​​prosty regulowany but staje się podporą, do której nie trzeba wracać podczas uruchamiania.

Często zadawane pytania

P: Jaki zakres regulacji możesz zapewnić?

Odp.: Standardowe konstrukcje oferują skok od ±25 mm do ±100 mm. Możliwe są większe zakresy — powiedz nam, czego potrzebujesz.

P: Czy ustawienie utrzyma się w przypadku wibracji?

O: Tak. We wszystkich rozmiarach używamy przeciwnakrętki i mechanicznego zabezpieczenia przed obrotem. Zespół jest testowany fabrycznie pod kątem stabilności pod obciążeniem cyklicznym.

P: Czy but można regulować, gdy rura jest obciążona?

Odp.: Drobne korekty przycinania można zwykle wykonać przy obciążeniu własnym. W przypadku większych poprawek zalecamy najpierw odciążyć, aby zabezpieczyć gwinty.

P: Czy oferujecie wersję do izolowanych rur zimnych lub gorących?

O: Tak. Integrujemy nośny blok izolacyjny o rozmiarze dostosowanym do grubości izolacji, wraz z uszczelnioną ścieżką paroizolacyjną.
