Jako doświadczony producent wsporników rurociągów,TianshunzapewniaPreizolowany wspornik prowadnicy ruryrozwiązania zaprojektowane tak, aby kompensować ruchy termiczne przy jednoczesnym zachowaniu ciągłości izolacji. Te zintegrowane zespoły pomagają projektom przemysłowym zmniejszyć mostki termiczne, uprościć instalację i poprawić niezawodność izolowanych systemów rurowych.
Preizolowany wspornik prowadnicy rury łączy w sobie nośną izolację z powierzchnią ślizgową o niskim tarciu, umożliwiając rozszerzanie i kurczenie się rurociągów bez uszczerbku dla ochrony termicznej. W przeciwieństwie do konwencjonalnych podpór, które wymagają cięcia i odtworzenia izolacji na miejscu, zintegrowana konstrukcja pomaga utrzymać ciągłą powłokę izolacyjną i bardziej niezawodną barierę paroszczelną. W tym artykule wyjaśniono, jak działają te wsporniki, jakie materiały odpowiadają różnym temperaturom pracy, jak wybrać odpowiednią konfigurację i co inżynierowie powinni wziąć pod uwagę przy określaniu wspornika dla pary, wody lodowej lub kriogenicznego.
1. Co to jest wspornik prowadnicy rur preizolowanych?
2. Jak działa system przesuwno-izolacyjny?
3. Jakie są główne korzyści inżynieryjne?
4. Które materiały nadają się do różnych temperatur?
5. Jak wybrać odpowiednią podporę prowadnicy rury?
6. Gdzie stosuje się preizolowane podpory do przesuwania rur?
7. Co kupujący powinni sprawdzić przed złożeniem zamówienia?
9. W jaki sposób Tianshun może wesprzeć Twój projekt?

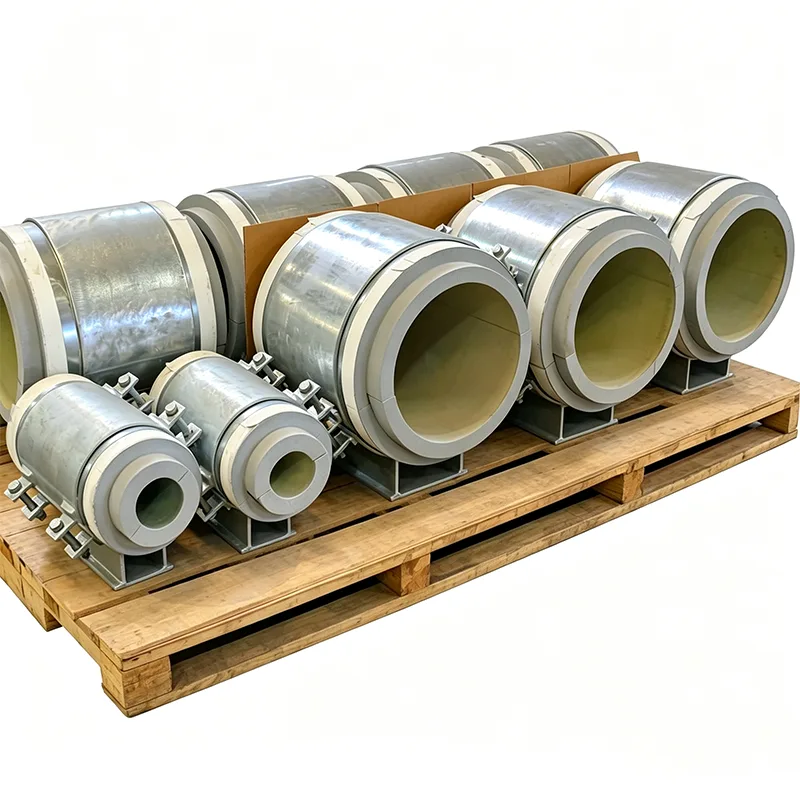

Preizolowany wspornik prowadnicy rury to element konstrukcyjny, który podtrzymuje izolowany rurociąg, umożliwiając jednocześnie kontrolowany ruch wzdłuż jego osi. Integruje wspornik konstrukcyjny, nośny blok izolacyjny i interfejs przesuwny w skoordynowany zespół.
Rurociągi przemysłowe podlegają zmianom wymiarowym wraz ze wzrostem i spadkiem temperatury roboczej. Linie pary rozszerzają się podczas rozruchu, rury wody lodowej podlegają warunkom termicznym odmiennym od otoczenia, a rurociągi kriogeniczne znacznie kurczą się podczas pracy. Jeżeli system nośny uniemożliwia wymagany ruch, w połączeniach rur, króćcach urządzeń, kotwach i innych punktach konstrukcyjnych mogą powstać nadmierne siły.
Konwencjonalne podpory mogą powodować kolejny problem: izolacja jest często przerywana w miejscu podpory. Być może pracownicy budowy będą musieli przeciąć izolację wokół metalowego buta, a następnie odtworzyć powłokę ochronną. Złe ustawienie, ściśnięta izolacja lub niepełne uszczelnienie mogą obniżyć wydajność cieplną.
Preizolowany wspornik przesuwny pozwala sprostać tym wyzwaniom, łącząc izolację termiczną i kontrolowany ruch w jednym, fabrycznie zmontowanym urządzeniu. Projekt musi być dostosowany do obciążenia rurociągu, temperatury, specyfikacji izolacji i oczekiwanego wyporu.
Zespół przeznaczony jest do przenoszenia obciążenia rury na konstrukcję nośną, przy jednoczesnym oddzieleniu mechanizmu przesuwnego od podstawowej funkcji izolacji. Każdy komponent ma określony cel inżynieryjny.
Sztywny blok izolacyjny wspiera obciążenie rury, ograniczając jednocześnie przenoszenie ciepła pomiędzy rurą a konstrukcją stalową. Jego materiał, grubość, wytrzymałość na ściskanie i geometria muszą być odpowiednie do projektowej temperatury i warunków obciążenia. Blok należy sprawdzić pod kątem działania, montażu i odpowiednich obciążeń próbnych.
Typowa konfiguracja wykorzystuje powierzchnię ślizgową z polerowanej stali nierdzewnej połączoną z podkładką ślizgową impregnowaną PTFE lub grafitem. Dokładny układ zależy od projektu. Interfejs umożliwia ruch osiowy, pomagając jednocześnie kontrolować tarcie i wynikające z niego siły przenoszone na konstrukcję nośną.
Wymagany ruch ślizgowy należy określić na podstawie analizy naprężeń rurociągu. Projektanci muszą wziąć pod uwagę przewidywane przemieszczenie, kierunek ruchu, współczynnik tarcia, reakcje podporowe i odpowiedni dodatek do warunków projektowych.
W przypadku usług chłodniczych i kriogenicznych kontrola wilgotności jest szczególnie ważna. Zintegrowany kołnierz uszczelniający może zapewnić zdefiniowany punkt połączenia sąsiadującego płaszcza izolacyjnego i paroizolacji. Prawidłowe uszczelnienie pomaga ograniczyć wnikanie wilgoci, która w przeciwnym razie może pogorszyć wydajność izolacji i zwiększyć ryzyko korozji.
Złącze przesuwne wymaga również odpowiedniej ochrony przed gruzem budowlanym, wodą i innymi zanieczyszczeniami. Ostateczny wygląd obudowy i szczegóły uszczelnienia należy porównać z rysunkami zatwierdzonymi przez producenta.
Integracja funkcji izolacji i przesuwania może poprawić spójność instalacji i zmniejszyć typowe problemy w miejscach podparcia rur.
Korzyści te zależą od prawidłowego projektowania i instalacji. Podpora przesuwna nie jest w stanie skompensować nieprawidłowego modelu naprężeń rury, niewystarczającej wytrzymałości izolacji, niewystarczającego skoku lub źle uszczelnionej paroizolacji.
Wybór materiału jest jednym z najważniejszych kroków przy wyborze wspornika prowadnicy rury preizolowanej. Izolacja musi wytrzymywać temperaturę pracy i obciążenie ściskające, zachowując jednocześnie akceptowalną wydajność cieplną. Materiały ślizgowe muszą być również zgodne z oczekiwanym obciążeniem, ruchem, środowiskiem i wymaganiami konserwacyjnymi.
| Aplikacja | Potencjalny materiał izolacyjny | Kluczowe rozważania dotyczące wyboru |
|---|---|---|
| Woda lodowa i solanka | PIR o dużej gęstości | Przewodność cieplna, odporność na wilgoć i wytrzymałość na ściskanie |
| Rurociągi technologiczne niskotemperaturowe | Szkło PIR lub komorowe | Temperatura projektowa, kontrola pary i nośność |
| Rurociągi kriogeniczne | Szkło komórkowe | Nadaje się do ekstremalnie niskich temperatur i ochrony przed wilgocią |
| Linie technologiczne parowe i gorące | Krzemian wapnia | Temperatura znamionowa, wytrzymałość mechaniczna i wydajność cieplna |
| Specjalistyczne zastosowania wysokotemperaturowe | Izolacja na bazie perlitu lub mikroporowata | Specyficzne dla projektu limity temperatur i zachowanie na ściskanie |
Jak opisano na stronie produktu Podpórka do rur preizolowanych Tianshun, opcje materiałowe mogą obejmować warunki pracy w zakresie od około -196°C do +650°C, w zależności od wybranej izolacji i konkretnego projektu. Tych punktów końcowych nie należy interpretować jako uniwersalnej oceny dla każdej konfiguracji.
Przed zatwierdzeniem ostatecznej specyfikacji inżynierowie powinni potwierdzić dopuszczalną temperaturę roboczą, wytrzymałość na ściskanie w temperaturze projektowej, grubość izolacji, limity materiału ślizgowego i kompatybilność wszystkich komponentów.
Wybór wspornika w oparciu wyłącznie o nominalną średnicę rury może prowadzić do kosztownych zmian w projekcie. Niezawodna specyfikacja uwzględnia łącznie wymagania mechaniczne, termiczne i instalacyjne.
Zidentyfikuj normalną temperaturę roboczą, minimalną i maksymalną temperaturę projektową, warunki ciśnienia oraz odpowiednie scenariusze uruchamiania i wyłączania. Czynniki te wpływają na dobór izolacji i oczekiwany ruch rurociągu.
Podaj ciężar rury roboczej, ciężar płynu, ciężar izolacji i okładziny, odpowiednie obciążenia dynamiczne i odpowiednie obciążenia w próbie wodnej. Blok izolacyjny należy sprawdzić pod kątem obowiązującego przypadku obciążenia, a nie tylko normalnego ciężaru roboczego.
Skorzystaj z zatwierdzonej analizy naprężeń rurociągu, aby ustalić oczekiwany ruch w miejscu podparcia. Potwierdź kierunek ruchu, przemieszczenie projektowe, wymiary interfejsu przesuwnego i wymagany prześwit.
Określ średnicę zewnętrzną rury, materiał izolacyjny, grubość izolacji i wymagania dotyczące paroizolacji. Geometria podpór powinna być dopasowana do sąsiedniego systemu izolacyjnego i unikać tworzenia szczelin lub wrażliwych przejść uszczelniających.
Określ, czy podpora wymaga standardowej konfiguracji przesuwnej, bocznych płyt prowadzących lub innych utwierdzeń specyficznych dla projektu. Podpory prowadzone mogą umożliwiać ruch osiowy, ograniczając jednocześnie przemieszczenie boczne, ale rozmieszczenie utwierdzeń musi być skoordynowane z ogólnym projektem naprężeń rurociągu.
Aby uzyskać szerszy przegląd konfiguracji podpór, przejrzyj asortyment podpór do rur przemysłowych Tianshun i skoordynuj wybrane podpory z pełnym harmonogramem wsparcia projektu.
Podpory te są szczególnie przydatne tam, gdzie rurociąg wymaga zarówno ochrony termicznej, jak i kontrolowanego ruchu. Typowe zastosowania obejmują:
Rozważmy rurociąg wody lodowej zainstalowany w wilgotnym budynku przemysłowym. Jeżeli konwencjonalny wspornik stalowy przerwie izolację, wokół wspornika może rozwinąć się kondensacja, potencjalnie przyczyniając się do korozji i pogorszenia izolacji. Odpowiednio dobrany preizolowany wspornik ślizgowy może zredukować ten mostek termiczny, jednocześnie umożliwiając ruch rury zgodnie z projektem.
Rzeczywisty wynik zależy od specyfikacji izolacji, obciążeń podpór, warunków środowiskowych, jakości instalacji i ciągłości całego systemu paroizolacji.
W przypadku zespołów ds. zamówień projektowych kompletne zapytanie techniczne pomaga producentom przygotować dokładniejszą ofertę i zmniejsza ryzyko luk w specyfikacji.
Przed złożeniem wniosku o propozycję przygotuj następujące informacje:
Poproś producenta o potwierdzenie założeń projektowych, dopuszczalnych obciążeń, właściwości izolacyjnych, ruchu ślizgowego i szczegółów interfejsu. W razie potrzeby zorganizuj inspekcję strony trzeciej lub testy z udziałem świadka jako odrębnie zdefiniowaną usługę projektową.
Inspekcja fabryczna i dokumentacja mogą poprawić identyfikowalność, ale kupujący powinni rozróżnić wewnętrzne kontrole jakości od testów przeprowadzanych przez niezależnie akredytowaną stronę trzecią. Zakres kontroli należy uzgodnić przed rozpoczęciem produkcji.
Standardowa podstawka rurowa podtrzymuje przede wszystkim rurociąg i może wymagać przecięcia i odtworzenia wokół niej izolacji. Preizolowany wspornik prowadnicy rury zawiera nośny blok izolacyjny i przesuwny interfejs, pomagając zachować izolację termiczną, jednocześnie dostosowując się do określonego ruchu.
Zakres pracy zależy od materiału izolacyjnego i kompletnego projektu montażu. Tianshun oferuje opcje od około -196°C dla odpowiednich konfiguracji kriogenicznych do +650°C dla odpowiedniej izolacji wysokotemperaturowej. Rzeczywisty dopuszczalny zakres musi zostać potwierdzony dla wybranych materiałów, obciążeń i warunków pracy.
Wymagany skok ustala się poprzez analizę naprężeń rurociągu, biorąc pod uwagę rozszerzalność lub kurczliwość cieplną, lokalizację podpór, kierunek ruchu i odpowiednie scenariusze operacyjne. Powierzchnia ślizgowa musi zapewniać wystarczający przesuw, nie osiągając swoich mechanicznych granic.
Tak. Płyty prowadzące można włączyć w odpowiednie konfiguracje, aby umożliwić ruch osiowy, jednocześnie ograniczając przemieszczenie boczne. Rozmieszczenie prowadnic i odstępy muszą być skoordynowane z analizą naprężeń rurociągu i projektem podparcia projektu.
W zależności od uzgodnionego zakresu dostawy dokumentacja może obejmować certyfikaty materiału stalowego, arkusze danych materiałów izolacyjnych, informacje o testach tarcia ślizgowego, raporty z kontroli wymiarowej i odpowiednie zapisy z inspekcji fabrycznej. Potwierdź wymagane standardy, identyfikowalność i wszelkie wymagania dotyczące testów stron trzecich w specyfikacji zakupu.
Niezawodny, preizolowany wspornik prowadnicy rury musi równoważyć obciążenie strukturalne, izolację termiczną, właściwości ślizgowe i ochronę przed wilgocią. Traktowanie tych wymagań jako jednego skoordynowanego projektu pomaga zmniejszyć niepewność instalacji i wspiera długoterminową niezawodność rurociągu.
Od 2012 roku Tianshun produkuje produkty do mocowania rurociągów w swoim zakładzie w Yangzhou i dostarcza rozwiązania do zastosowań w rurociągach przemysłowych, w tym do instalacji pary, wody lodowej i kriogenicznych. Przeglądając wymiary rur, wymagania dotyczące izolacji, obciążenia projektowe i dane dotyczące ruchu, zespół inżynierów może pomóc w określeniu odpowiedniej konfiguracji podpór i wyjaśnieniu dokumentacji wymaganej dla Twojego projektu.
Jeśli pozyskujesz dostosowanePreizolowany wspornik prowadnicy ruryw przypadku nowej instalacji lub modernizacji istniejącego rurociągu przed złożeniem zapytania o wycenę należy przygotować harmonogram podpór rurowych, specyfikacje izolacji i dane analizy naprężeń. Odwiedź stronę produktu Tianshun, aby zapoznać się z dostępnymi podejściami projektowymi iskontaktuj się z namiw celu omówienia wymagań technicznych, opcji materiałowych, zakresu inspekcji i potrzeb w zakresie realizacji projektu.
