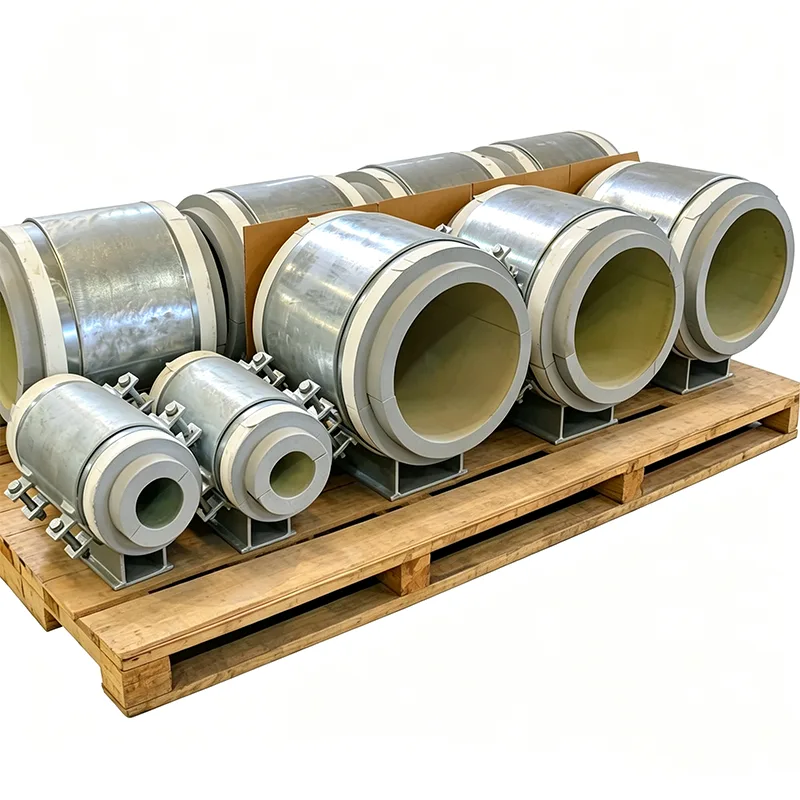

Termoefektywne, preizolowane wsporniki rurowe umożliwiające zachowanie ciepła i szybki montaż w terenie

Jeśli kiedykolwiek w wilgotny dzień przechodziłeś obok rurociągu z zimną wodą i zauważyłeś mokrą plamę wokół wspornika rury, dokładnie wiesz, przed czym ma zapobiegać preizolowany wspornik rury. Na Tianshun, wykonujemy te wsporniki dla linii zimnych, rurociągów kriogenicznych i gorących linii technologicznych, gdzie izolacja musi pozostać ciągła aż do punktu podparcia. W ciągu 14 lat wysyłaliśmy je do terminali LNG, miejskich zakładów chłodniczych, zakładów przetwórstwa spożywczego i wszędzie tam, gdzie spotykają się rury zimne i powietrze z otoczenia.

Standardowa podstawka rurowa lub wspornik rury sprawdzają się dobrze w przypadku nieizolowanych linii, ale w momencie dodania izolacji pojawia się problem: punkt podparcia staje się mostkiem termicznym. Na zimnej linii oznacza to kondensację, gromadzenie się lodu i ostatecznie korozję. W przypadku gorącej linii jest to droga, przez którą ciepło przedostaje się bezpośrednio do stali konstrukcyjnej. Preizolowany wspornik rury rozwiązuje ten problem poprzez osadzenie sztywnego bloku izolacyjnego wewnątrz samej stopy podporowej — rura pozostaje izolowana, ładunek zostaje przeniesiony, a punkt rosy pozostaje tam, gdzie powinien.

Preizolowane wsporniki rur to nie tylko izolacja z metalowym wspornikiem wokół nich. Są to elementy konstrukcyjne nośne i muszą wytrzymywać taki sam ciężar, ruch i okazjonalne obciążenia udarowe, jak każda podstawka rurowa. W przypadku tras pionowych, gdzie lina musi również pochłaniać ruchy termiczne, często dostarczamy je obokwieszaki na wiosnęLubzmienne wsporniki sprężynowe. W przypadku długich, poziomych regałów współpracują one ze stałymi podporami sprężynowymi w krytycznych punktach łączenia, zapewniając pełne podparcie i całkowitą izolację zimnej rury w każdym miejscu.

Standardy, według których produkujemy

ANSI/MSS SP‑58 – Podpory i wieszaki do rur

ASME B31.3 i B31.1 – Rurociągi procesowe i zasilające

EN 13480 – Metalowe rurociągi przemysłowe (w stosownych przypadkach)

GB/T 17116 – chińska norma dotycząca podpór rurowych

Nasz zakładowy system jakości posiada certyfikat ISO 9001:2015, a przy każdym zamówieniu zapewniamy pełną identyfikowalność materiałów. W przypadku projektów LNG i kriogenicznych możemy również dołączyć certyfikaty próby udarności elementów stalowych w niskiej temperaturze.

Często zadawane pytania

P1: Skąd mam wiedzieć, jakiej grubości izolacji potrzebuję?

Grubość izolacji wspornika powinna odpowiadać grubości izolacji rury lub być nieco mniejsza (ale nieduża), aby uniknąć powstania szczeliny. Jeśli Twoja fajka ma 80 mm szkła piankowego, wewnątrz buta umieścimy co najmniej 70–80 mm izolacji. Dokładna liczba zależy od wymagań dotyczących przewodności cieplnej i ryzyka kondensacji powierzchniowej. Prześlij nam specyfikację izolacji, a my ją dopasujemy.

P2: Czy preizolowane wsporniki rur wytrzymają gorące przewody, czy nadają się tylko do przewodów zimnych?

Obydwa. Zapobiegają utracie ciepła w przewodach pary i gorącego oleju, a także zapobiegają kondensacji w zimnych przewodach. Do zastosowań wysokotemperaturowych powyżej 200°C wybieramy materiały izolacyjne, takie jak wełna mineralna lub krzemian wapnia, które nie ulegną degradacji w podwyższonych temperaturach.

P3: Czy te wsporniki można spawać na miejscu, czy też są dostarczane jako kompletny zestaw?

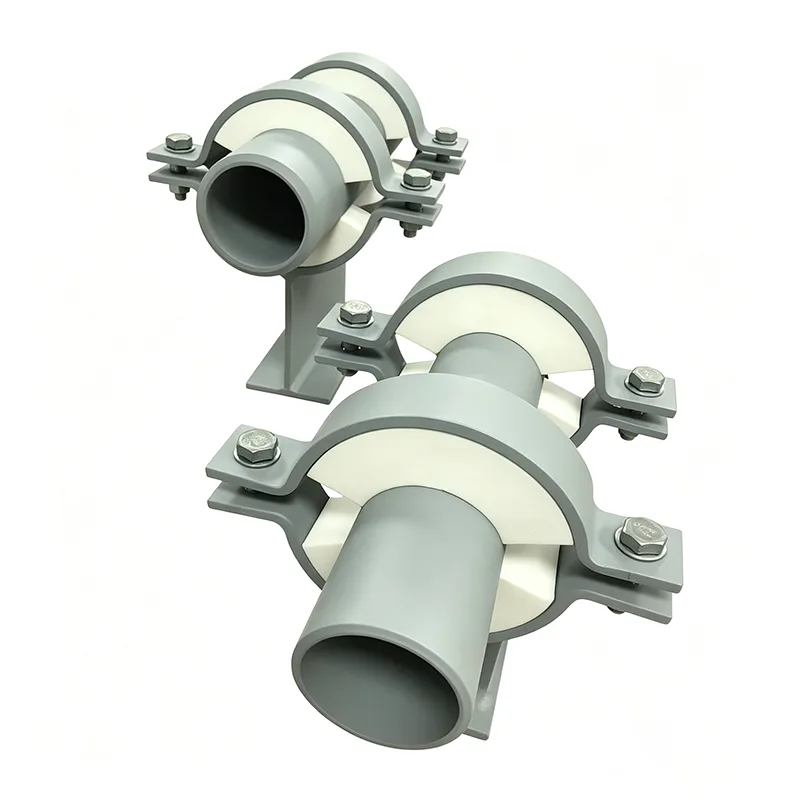

Nasze preizolowane wsporniki są zazwyczaj dostarczane jako kompletny zespół, gotowy do przyspawania lub zaciśnięcia na rurze. Blok izolacyjny jest wstępnie wklejony w stalowe siodło, a paroizolacja jest fabrycznie uszczelniona. Oszczędza to ogromną ilość pracy w terenie w porównaniu do budowania pudła izolacyjnego wokół standardowego buta na miejscu.

P4: Czy możecie zaprojektować przesuwne, preizolowane wsporniki rur?

Tak. Przyklejamy płytkę ślizgową PTFE do spodniej strony płyty podstawowej lub zapewniamy polerowaną powierzchnię ze stali nierdzewnej. Dzięki temu rura może poruszać się osiowo, zachowując jednocześnie pełną izolację. Oferujemy również wersje prowadzone z ogranicznikami bocznymi, zaprojektowane zgodnie z wymaganiami dotyczącymi ruchu naprężeń w rurze.

P5: Jak je wysłać, nie uszkadzając izolacji?

Blok izolacyjny jest zagłębiony wewnątrz stalowego siodełka i chroniony przez płytę podstawy. Dodajemy również tymczasowe zabezpieczenie krawędzi i pakujemy każdą podporę w drewnianą skrzynię lub na palecie z piankową wyściółką wokół izolacji. Wysłaliśmy ich tysiące na Bliski Wschód i do Azji Południowo-Wschodniej, a izolacja uszkodzona przez kondensację nie stanowi dla nas problemu.

Testowanie i zapewnienie jakości

Każdy wspornik rury preizolowanej przechodzi kontrole wykraczające poza kontrolę wymiarową:

Weryfikacja wytrzymałości na ściskanie partii izolacyjnej

Test absorpcji wody dla pianek o zamkniętych komórkach (wg ASTM C272 lub podobny)

Integralność połączenia izolacji ze stalowym siodełkiem (wizualny i mechaniczny test kranu)

Kontrola wymiarowa promienia siodełka, płaskości podstawy i wyrównania otworów na śruby

Kontrola ciągłości paroizolacji

Test nośności na pełnym montażu dla zamówień krytycznych lub prototypowych

Dokumentacja obejmuje certyfikaty materiałowe dla stali i izolacji, podsumowanie testów oraz dokumentację fotograficzną każdego oznaczonego wspornika przed pakowaniem.

Dostosowanie, które zapewniamy

Podpory rur preizolowanych są prawie zawsze wykonywane na zamówienie. Niektóre z odmian, które wyprodukowaliśmy:

Nadwymiarowe siodła do rur LNG o dużej średnicy (do 60 cali)

Wsporniki pionowe ze zintegrowanym blokiem izolacyjnym

Podpory preizolowane kotwowe do punktów stałych

Izolacja ognioodporna (wełna mineralna lub pianka pęczniejąca) dla stref ognioodpornych

Siodełko i osprzęt ze stali nierdzewnej do instalacji przybrzeżnych lub morskich

Konstrukcja z dzieloną obudową umożliwiająca modernizację na istniejących liniach pod napięciem bez konieczności cięcia

Nie musisz dopasowywać izolacji do naszego wspornika. Zbudujemy podporę wokół Twojej izolacji.

Czego nauczyliśmy się z prawdziwych instalacji

Zawsze należy wziąć pod uwagę barierę paroszczelną. Na zimnych liniach wilgoć przedostaje się do bloku izolacyjnego, jeśli uszczelnienie nie jest idealne, a gdy izolacja jest zamoczona, jej właściwości termiczne spadają gwałtownie. Przywiązujemy szczególną wagę do uszczelniania krawędzi i zalecamy zespołowi montażowemu sprawdzenie bariery przed i po spawaniu.

W rurociągach pionowych preizolowany wspornik rury może wymagać innego układu przenoszenia obciążenia niż poziomy. Blok izolacyjny przenosi cały ciężar ściskany w przypadku linii poziomych, ale w przypadku linii pionowych podpora często wymaga stalowego kołnierza ścinanego, który wchodzi w izolację. Możemy to uwzględnić w projekcie.

Jeżeli rura będzie poddawana próbie wodnej, należy wziąć pod uwagę, że podczas badania rura będzie miała temperaturę otoczenia i może się pocić. To normalne, ale wiele zespołów montażowych po raz pierwszy widzi kondensację na podporze. Wyjaśniająca to uwaga w instrukcji instalacji może zaoszczędzić wielu niepotrzebnych zapytań.

Przy zamówieniu należy podać zestawienie rur, rodzaj i grubość izolacji oraz projektowany ruch (w przypadku przesuwania). Te trzy punkty danych pozwalają nam zaproponować w pierwszym cytacie poprawny technicznie projekt, bez powtarzania.

Dlaczego Tianshun do preizolowanych podpór rurowych?

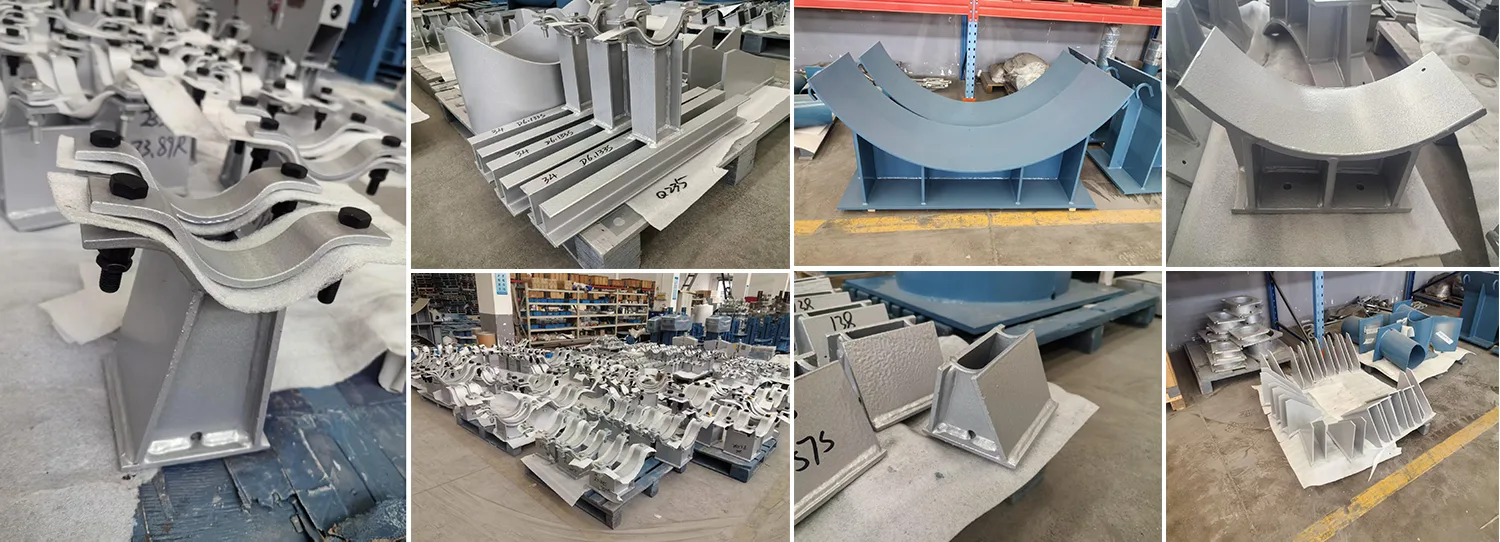

Preizolowany wspornik rury znajduje się na styku inżynierii konstrukcyjnej i projektowania termicznego. Jeśli popełnisz błąd w którejkolwiek części, wspornik albo ulegnie uszkodzeniu mechanicznie, albo nasiąknie wilgocią i przestanie izolować. Obie części produkujemy prawidłowo od 14 lat, a nasza fabryka w Yangzhou posiada linię produkcyjną przystosowaną do wydajnej ich produkcji — od cięcia stalowego siodła po klejenie izolacji i uszczelnianie paroizolacji.

Ponad 70% naszych zamówień pochodzi od klientów, którzy raz nas przetestowali i wracają. Dostarczamy preizolowane wsporniki na całym świecie, często w wiązkach z naszymi wspornikami do rur, wieszakami sprężynowymi i stałymi wspornikami sprężyn, dzięki czemu cały pakiet wsporników do rur jest dostarczany razem, oznaczony etykietą i gotowy do montażu.

Jeśli Twój następny projekt obejmuje linie zimne, linie kriogeniczne lub izolowane linie gorące, które wymagają odpowiedniej izolacji termicznej w punktach podparcia, prześlij nam specyfikację izolacji i listę obsługiwanych rur. Opracujemy bezpośrednią ofertę cenową z jasnym harmonogramem dostaw. Jak zawsze, zapraszamy do odwiedzenia naszej fabryki i obejrzenia, jak budujemy i testujemy te podpory przed wysyłką.
