Odporne na korozję wieszaki sprężynowe do zawieszenia rurociągów napowietrznych i wibracji

Większość ludzi nazywa je wieszakami sprężynowymi, niektórzy nazywają je podporami sprężynowymi, a w terenie usłyszysz jedno i drugie. W Tianshun nie przywiązujemy się do nazwy — liczy się to, że montaż działa, gdy rura musi zwisać z belki konstrukcyjnej i nadal poruszać się swobodnie w wyniku cykli termicznych. Od 14 lat budujemy je dla elektrowni, rusztowań do rafinerii i linii technologicznych, a nasze wieszaki sprężynowe podtrzymują obecnie rury w ponad 45 krajach.

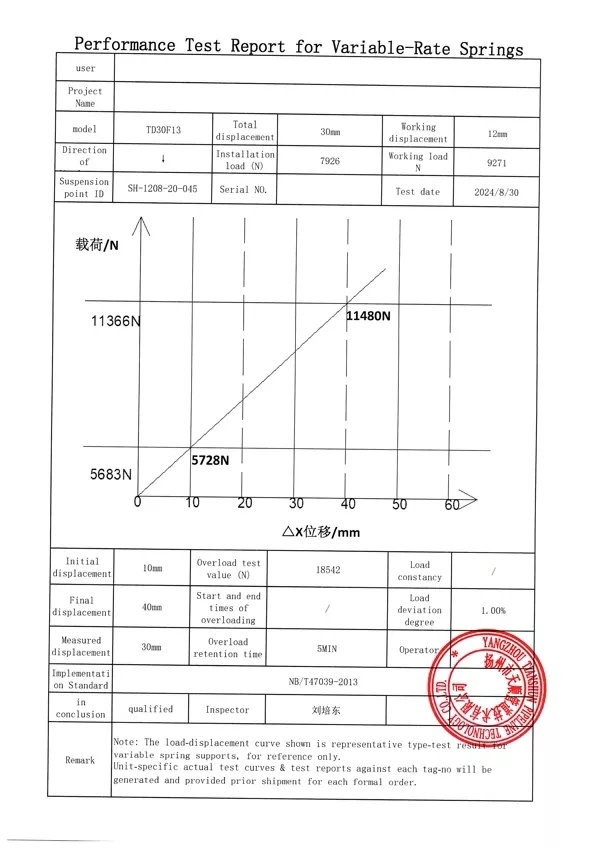

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.

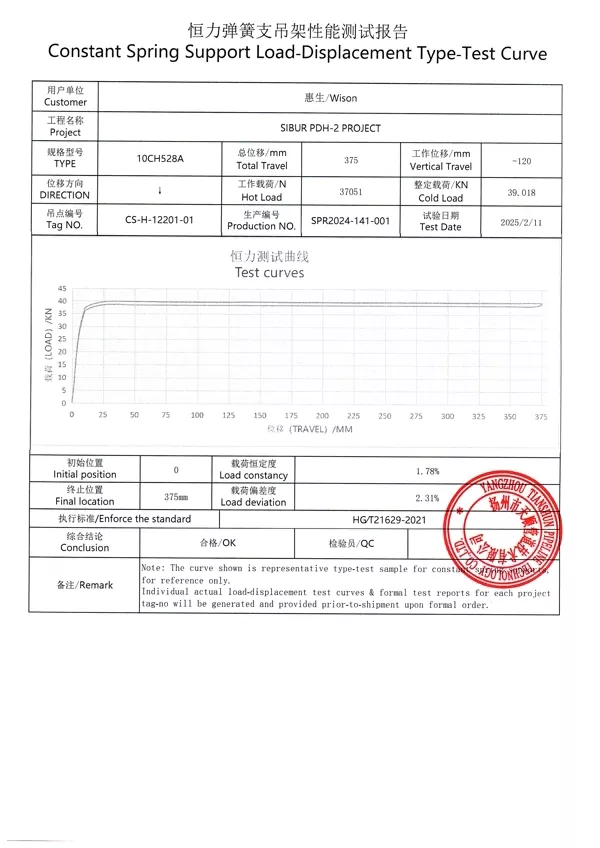

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

To badanie typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Wieszak sprężynowy spełnia dwie funkcje jednocześnie: przenosi cały ciężar rury z góry i przemieszcza się wraz z rurą, gdy się rozszerza lub kurczy. W przeciwieństwie do sztywnego drążka wieszaka, który po prostu tam wisi, wieszak sprężynowy pozostaje zaczepiony w całym zakresie ruchu. Jest to szczególnie ważne w przypadku długich prostych odcinków podwyższonej rury, gdzie wzrost temperatury może szybko się kumulować. W przypadku linii, na których obciążenie musi pozostać prawie stałe niezależnie od odległości rury, wiele projektów łączy te rozwiązaniastałe podpory sprężynowena tym samym stojaku. Dla mniej krytycznych linii, standardzmienne wsporniki sprężynoweczęsto spełniają swoje zadanie — ten sam styl obudowy wieszaka na sprężyny, tylko inny układ sprężyn wewnętrznych.

Gdzie wieszaki sprężynowe pasują do systemu rurociągów

Wieszak sprężynowy nie działa sam. Na typowym stojaku do rur zobaczysz wieszaki sprężynowe współpracujące ze sztywnymi wspornikami rur i podstawami do rur, które wytrzymują ciężar na niższych wysokościach. W punktach połączeń charakteryzujących się wysoką temperaturą lub w pobliżu połączeń urządzeń często stosuje się wieszaki, ponieważ zwalniają miejsce na podłodze i umożliwiają swobodne poruszanie się rury w wielu kierunkach. Gdy linia jest zimna lub wychłodzona, połączenie wieszaka z preizolowanymi wspornikami rur w miejscu zacisku zapobiega oblodzeniu i utrzymuje system izolacji w stanie nienaruszonym. Wiele specyfikacji projektu odnosi się również do całego zespołu jako części pakietu wsporników sprężynowych — różnica polega tak naprawdę tylko na montażu od góry i na dole.

Co wchodzi w skład zespołu wieszaka sprężynowego

Wieszak sprężynowy to nie tylko sprężyna w puszce. To zgromadzenie. Oto, czego zwykle używamy:

Każda partia materiału ma raporty z testów walcowni i śledzimy je aż do liczby wytopowej. Jeśli Twoja specyfikacja wymaga certyfikatu 3.2 (EN 10204), zajmiemy się tym.

Standardy, według których budujemy

Produkujemy wieszaki sprężynowe spełniające:

ANSI/MSS SP-58 — Podpory i wieszaki do rur

ASME B31.3 — Rurociągi procesowe

GB/T 17116

W razie potrzeby specyfikacje DIN, JIS lub specyficzne dla projektu

Nasza fabryka działa zgodnie z normą ISO 9001:2015, co oznacza udokumentowane procedury na każdym etapie, od przyjęcia surowca po końcowe testy obciążeniowe.

Pytania, które dostajemy

P1: Kiedy powinienem zastosować wieszak sprężynowy zamiast wspornika sprężynowego montowanego na podstawie?

Kiedy rura biegnie na dużej wysokości, a pod spodem nie ma stalowej platformy, na której można by usiąść. Regały na rury, linie napowietrzne i rurociągi na poddaszu kotłów to klasyczne przypadki. Wieszaki mocuje się do górnej części stalowej i opada na rurę. Chodzi o to, gdzie znajduje się punkt podparcia, a nie o mechanizm sprężynowy.

P2: Czy mogę uzyskać taki sam zakres obciążenia w wieszaku, jak w przypadku sprężyny bazowej?

Generalnie tak. Nasze wieszaki ze zmiennymi sprężynami wytrzymują od kilkuset kilogramów do ponad 20 ton na wieszak. Stałe wieszaki sprężynowe idą wyżej. Jeśli potrzebujesz czegoś naprawdę ciężkiego – powiedzmy 40 ton na jedną wędkę – możemy to zbudować, ale rozsądniej będzie najpierw porozmawiać z nami, abyśmy mogli przyjrzeć się opcjom rozłożenia obciążenia.

P3: Jak testujesz wieszaki sprężynowe?

Ustawiamy sprężynę na określone obciążenie, uruchamiamy ją na pełny skok i sprawdzamy, czy siła mieści się w granicach tolerancji. W przypadku wieszaków ze stałymi sprężynami wykreślamy krzywą obciążenia i ugięcia i potwierdzamy, że jest płaska w granicach marginesu projektowego. Wagi podróżne są weryfikowane, a wszystkie połączenia są sprawdzane pod kątem jakości gwintu i integralności spoiny.

P4: Jaki jest Twój standardowy czas realizacji?

W przypadku standardowych wieszaków o typowych zakresach obciążeń 20–25 dni. Jeśli potrzebujesz okuć ze stali nierdzewnej 304, specjalnych powłok lub niestandardowych podróży, to 30–40 dni. Duże pakiety projektów otrzymują dedykowany harmonogram produkcji, a my zapewniamy wiążące zobowiązanie do dostawy wraz z wyceną.

P5: W jaki sposób są wysyłane?

Zespoły wieszaków są podzielone na łatwe w obsłudze części — obudowę sprężyny, zestaw prętów i zacisk — zapakowane razem w drewniane skrzynie z wodoodporną wykładziną. Każda skrzynia jest oznaczona numerem zawieszki, dzięki czemu ekipa budowlana może od razu dopasować ją do rysunku wspornika rury.

Dostosowywanie, które obsługujemy regularnie

Wielu klientów uważa, że ​​wieszaki sprężynowe są dostępne tylko jako standardowe pozycje katalogowe. Nie tak pracujemy. Większość wysyłanych przez nas wieszaków sprężynowych ma co najmniej jeden niestandardowy szczegół, na przykład:

Wydłużony skok, aby uwzględnić duży ruch sejsmiczny

Niestandardowe długości prętów dla określonych prześwitów nad głową

Konstrukcja ze stali nierdzewnej do środowisk przybrzeżnych lub korozyjnych

Wysokotemperaturowy materiał sprężynowy do przewodów pracujących w temperaturze powyżej 400°C

Specjalne systemy malarskie — epoksydowe, podkłady bogate w cynk lub powłoki morskie

Nie musisz dopasowywać rury do naszego wieszaka. Zbudujemy wieszak do Twojej fajki.

Czego nauczyliśmy się z prawdziwych projektów

Kilka praktycznych wskazówek, o których warto wiedzieć, jeśli piszesz specyfikację podpór rurowych:

Na długich prostych biegach nie naprawiaj każdego punktu podparcia. Pozwól wieszakom sprężynowym wchłonąć wzrost i umieść kotwice strategicznie. Możemy pomóc w ustaleniu, które wieszaki mają się gdzie znaleźć, jeśli inżynier ds. rozciągania rur dostarczy dane dotyczące ruchu.

Jeżeli rura jest izolowana, należy określić typ obejmy i ustawienie z przodu. Modernizacja izolacji w miejscu zawieszenia po jej zamontowaniu jest kłopotliwa i kosztowna.

W przypadku instalacji zewnętrznych na obszarach wilgotnych lub przybrzeżnych należy wybrać okucia ze stali nierdzewnej lub przynajmniej cynkowanie ogniowe. Pręty ze stali węglowej wyglądają dobrze pierwszego dnia, ale nie będą tak wyglądać po dwóch porach deszczowych.

Droga Tianshun

Nie jesteśmy firmą handlową, która wrzuca do naszego pudełka cudze części. Produkujemy je w naszej własnej fabryce w Yangzhou. Kupujemy stal, obrabiamy komponenty, nawijamy i testujemy sprężyny, montujemy zespoły, malujemy je, pakujemy i wysyłamy. Nie ma etapu pośredniego, w którym następuje utrata jakości.

Przez lata dostarczaliśmy kompletne pakiety wieszaków sprężynowych do projektów, które działały bez problemów podczas uruchamiania i lat eksploatacji. Dlatego ponad 70% naszych klientów wraca – nie dlatego, że jesteśmy najtańsi (jesteśmy uczciwi, nie tani), ale dlatego, że wieszaki pojawiają się na czas, pasują do rysunków i nadal spełniają swoje zadanie.

Jeśli wyceniasz projekt wymagający wieszaków sprężynowych, stałych podpór sprężynowych lub preizolowanych podstaw rurowych, prześlij nam swoje arkusze danych lub narzuty. Opracujemy odpowiednią ofertę — bezpośrednio z fabryki, bez ukrytych znaczników — i jeśli chcesz, przeprowadzimy Cię przez logikę projektu stojącą za naszym wyborem. Zapraszamy również do odwiedzenia fabryki i zobaczenia na własne oczy linii produkcyjnej.
