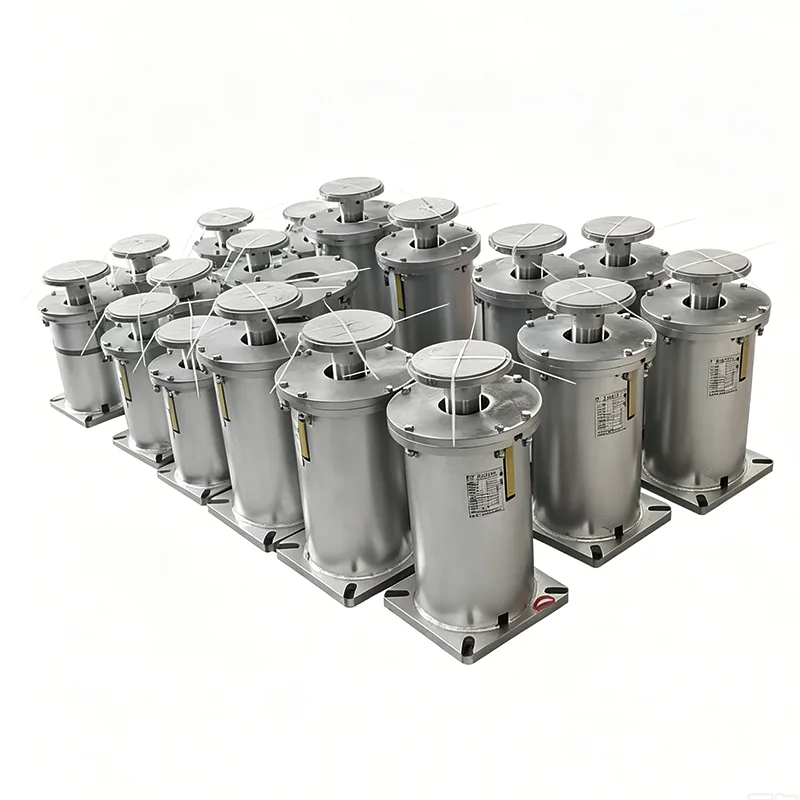

Wieszak sprężynowy typu F

Wieszak sprężynowy typu F to standardowy wieszak sprężynowy opracowany przez Yangzhou Tianshun Pipeline w oparciu o 14-letnie doświadczenie w branży i jest także jednym z najczęściej używanych modeli wieszaków sprężynowych w światowym sektorze rurociągów przemysłowych. Od rozpoczęcia produkcji w 2012 roku wyprodukowaliśmy ponad 2 miliony wieszaków sprężynowych typu F, wyeksportowaliśmy do 45 krajów i regionów oraz obsłużyliśmy ponad 300 dużych projektów przemysłowych na całym świecie. Model ten został zaprojektowany w pełnej zgodności z międzynarodowymi standardami i zapewnia 100% zamienność z produktami tego samego modelu wiodących światowych producentów.

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Podstawa projektu i obowiązujące standardy

Wieszak sprężynowy typu F jest ściśle zaprojektowany i wyprodukowany zgodnie z następującymi międzynarodowymi normami, aby zapewnić jego globalną wszechstronność i kompatybilność:

▶ ANSI/HG 20644-1998 Zmienne wsporniki i wieszaki sprężynowe

▶  GB/T 17116.1-2018 Podpory i wieszaki do rur – Część 1: Specyfikacje techniczne

▶ Rurociąg procesowy ASME B31.3

▶  Zawieszki sprężynowe do rur DIN 2545

▶  API RP 551 Projektowanie i montaż podpór i wieszaków do rur

Wszystkie produkty przeszły certyfikację systemu zarządzania jakością ISO 9001:2015, a na żądanie możemy dostarczyć dokumenty certyfikacyjne stron trzecich, takie jak CE i API.

Skład strukturalny i zasada działania

Wieszak sprężynowy typu F ma konstrukcję z górnym zawieszeniem, połączoną z konstrukcją budynku za pomocą górnego uchwytu do podnoszenia i z rurociągiem za pomocą dolnego pręta zawieszenia. Kiedy rurociąg ulega pionowemu przemieszczeniu termicznemu, sprężyna odpowiednio się rozszerza i kurczy, automatycznie dostosowując siłę nośną i równomiernie przenosząc obciążenie rurociągu na konstrukcję, aby uniknąć koncentracji naprężeń.

Standardowy produkt składa się z następujących komponentów:

▶ Obudowa górna: wytłoczona z blachy stalowej Q345B

▶  Cylindryczna sprężyna śrubowa: wykonana ze stali sprężynowej stopowej 60Si2MnA

▶ Tabliczka wskaźnika obciążenia: wyraźnie oznaczona skalą obciążenia i przemieszczenia

▶  Śruba regulacyjna: dostępna w specyfikacjach M16–M36 do regulacji obciążenia na miejscu

▶ Górne i dolne końcówki łączące: wyprodukowane w procesie kucia w celu uzyskania większej wytrzymałości

▶ Nakrętki zabezpieczające: konstrukcja z podwójną nakrętką zapobiegającą poluzowaniu

Pełne specyfikacje obciążenia i przemieszczenia serii

Podstawowe zalety wydajności i dane pomiarowe

Powyższe dane pochodzą ze 100% pełnej dokumentacji kontrolnej laboratorium firmy. Każdy produkt przed wysyłką przechodzi rygorystyczne testy obciążenia i kalibrację przemieszczenia.

Obowiązujące scenariusze i metody instalacji

Wieszak sprężynowy typu F nadaje się do podwieszanego podparcia większości systemów rurociągów przemysłowych, szczególnie w następujących scenariuszach:

Systemy rurociągów para-woda w elektrowniach

Rurociągi technologiczne w przemyśle petrochemicznym

Miejskie sieci ciepłownicze centralnego ogrzewania

Rurociągi przesyłowe gazu ziemnego

Rurociągi farmaceutyczne i spożywcze

Ogólne rurociągi zakładów przemysłowych

Dla tego modelu dostępne są trzy metody instalacji:

Zawieszenie z pojedynczym występem: Nadaje się do pojedynczych rurociągów

Zawieszenie z podwójnymi występami: odpowiednie do rurociągów o dużym obciążeniu

Instalacja równoległa: Nadaje się do rurociągów o bardzo dużym obciążeniu

Proces produkcyjny i kontrola jakości

Opracowaliśmy pełny system identyfikowalności procesu, od surowców po gotowe produkty, aby zapewnić stabilną jakość każdego wieszaka sprężynowego typu F:

Wszystkie produkty przed wysyłką przechodzą kompleksowe, wewnętrzne testy.

Testy wewnętrzne obejmują: kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT (w stosownych przypadkach), badanie obciążenia sprężyny (z krzywymi obciążenia i przemieszczenia) oraz pomiar grubości powłoki.

Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Testy wewnętrzne nie stanowią testów przeprowadzanych przez stronę trzecią akredytowanych przez ILAC. Testy laboratoryjne lub badania laboratoryjne prowadzone przez stronę trzecią są dostępne jako osobna, opcjonalna usługa.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno):

1. Badanie materiałów: analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. NDT spoin: badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Badanie działania obciążenia sprężyny, w tym krzywe obciążenia i przemieszczenia.

4. Kontrola zabezpieczenia antykorozyjnego cynkowania ogniowego/powłoki epoksydowej.

5. Testy w obecności świadków, nadzór fabryki i kontrola przed wysyłką (PSI).

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA. W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają tylko sam produkt, dla każdego zespołu sprężyny zapewniamy krzywą przemieszczenia obciążenia; ułatwiamy również przeprowadzanie testów SGS przez strony trzecie i inspekcje z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Usługi pomocnicze i gwarancja dostawy

▶  Szybka dostawa: modele standardowe są dostępne w magazynie i mogą zostać wysłane w ciągu 72 godzin.

▶  Wsparcie przy wyborze: zapewniamy bezpłatną analizę naprężeń rurociągu i obliczenia doboru podpór/wieszaków.

▶ Usługa dostosowywania: wymiary połączeń i metody obróbki powierzchni można dostosować do wymagań klienta.

▶ Serwis na miejscu: wysłani są profesjonalni inżynierowie, którzy przeprowadzą instalację i uruchomienie.

▶  Serwis gwarancyjny: 12-miesięczny okres gwarancyjny z bezpłatną naprawą lub wymianą wadliwych produktów w okresie gwarancyjnym.

Aby uzyskać więcej szczegółów technicznych na temat wieszaka sprężynowego typu F lub otrzymać wycenę, prosimy o kontakt z naszym zespołem sprzedaży.

Często zadawane pytania (FAQ)

P: Czy wieszak sprężynowy typu F można wymieniać na produkty tego samego modelu innych producentów?

O: Tak. Nasze produkty są ściśle projektowane i produkowane zgodnie z międzynarodowymi standardami. Wymiary montażowe i parametry użytkowe są całkowicie zgodne z tymi samymi modelami produktów największych światowych producentów i można je bezpośrednio wymienić w celu użytkowania.

P: Jaka jest maksymalna temperatura robocza tego produktu?

Odp.: Zakres temperatur roboczych standardowych produktów wynosi od -20 ℃ do +450 ℃. W przypadku warunków wysokotemperaturowych przekraczających 450 ℃ możemy dostarczyć specjalne modele wykorzystujące stal sprężynową odporną na wysokie temperatury.

P: Czy możesz zapewnić obróbkę powierzchni cynkowaniem ogniowym?

O: Tak. Oprócz standardowych powłok malarskich oferujemy również różne metody obróbki powierzchni, takie jak cynkowanie ogniowe i malowanie proszkowe, aby dostosować je do różnych środowisk korozyjnych.
