Gdy rurociągi przemysłowe muszą kompensować rozszerzalność cieplną, jednocześnie wytrzymując nagłe obciążenia udarowe,TianshunzapewniaHydrauliczne tłumiki do mocowania rurzaprojektowany, aby pomóc utrzymać stabilność systemu w wymagających warunkach pracy. Te wrażliwe na prędkość urządzenia umożliwiają stopniowy ruch rury podczas normalnej pracy i zapewniają dynamiczne utwierdzenie, gdy szybkie przemieszczenie zagraża integralności rurociągu.
Tłumiki hydrauliczne są niezbędnymi urządzeniami ograniczającymi dynamikę w elektrowniach, zakładach petrochemicznych, rafineriach i innych instalacjach przemysłowych, gdzie systemy rurociągów narażone są na siły sejsmiczne, uderzenia wodne, stany nieustalone ciśnienia i zakłócenia związane ze sprzętem. W przeciwieństwie do konwencjonalnych sztywnych umocowań, wytrzymują one powolne ruchy termiczne, a jednocześnie są odporne na nagłe przemieszczenia z dużą prędkością. W tym artykule wyjaśniono zasady ich działania, kluczowe komponenty, względy inżynieryjne, zastosowania i wymagania konserwacyjne. Opisano także, w jaki sposób wybrać odpowiedni sprzęt do konkretnych projektów zabezpieczeń rur i w jaki sposób Tianshun może spełnić wymagania dotyczące rurociągów przemysłowych.
Tłumiki hydrauliczne to specjalistyczne urządzenia mechaniczno-hydrauliczne, które ograniczają szybki ruch w instalacjach rurowych, umożliwiając jednocześnie stosunkowo nieograniczony ruch przy małych prędkościach. Są szczególnie cenne w instalacjach, w których rury rozszerzają się, kurczą lub przesuwają podczas normalnych cykli operacyjnych, ale muszą pozostać pod kontrolą podczas nieoczekiwanych zdarzeń dynamicznych.
Typowy tłumik hydrauliczny zawiera cylinder, tłok, tłoczysko, płyn hydrauliczny, wewnętrzny mechanizm kontroli przepływu, uszczelki i złącza końcowe. Kiedy rura porusza się powoli z powodu zmian temperatury, płyn hydrauliczny przepływa przez skalibrowane kanały, umożliwiając ruch tłoka. Gdy ruch przekracza określoną prędkość aktywacji urządzenia, opór hydrauliczny znacznie wzrasta, co pomaga unieruchomić rurę.
Tłumiki hydrauliczne zazwyczaj współpracują z podporami nośnymi, a nie je zastępują. Wieszaki sprężynowe, podstawy rur i inne podpory przenoszą ciężar rury i kompensują normalny ruch, podczas gdy amortyzatory zapewniają utwierdzenie przed określonymi obciążeniami dynamicznymi.
Aby uzyskać szczegółowe informacje dotyczące konkretnego projektu, zapoznaj się z informacjami o produkcie Hydrauliczne tłumiki Tianshun do mocowania rur.
Zasada działania opiera się na zależności pomiędzy prędkością tłoka i oporem hydraulicznym. Urządzenie reaguje w różny sposób na stopniowe przemieszczenie i nagły ruch, dzięki czemu systemy rurociągów zachowują elastyczność podczas zwykłej pracy bez utraty dynamicznego utwierdzenia.
Rury przemysłowe podlegają zmianom wymiarowym wraz ze wzrostem i spadkiem temperatury roboczej. Podczas dostatecznie powolnego ruchu tłumik umożliwia przemieszczanie się tłoka przez cylinder z ograniczonym oporem. Pomaga to uniknąć niepotrzebnego ograniczania rozszerzalności i kurczenia termicznego.
Podczas wstrząsu sejsmicznego, uderzenia hydraulicznego, wyłączenia turbiny lub podobnego zdarzenia przejściowego, prędkość rury może gwałtownie wzrosnąć. Wewnętrzny mechanizm hydrauliczny tłumika ogranicza przepływ płynu po osiągnięciu określonych warunków aktywacji.
Zwiększający się opór hydrauliczny znacznie utrudnia dalszy ruch tłoka. Następnie urządzenie przenosi powstałą siłę utwierdzającą poprzez połączenia montażowe na konstrukcję nośną, pomagając ograniczyć nadmierne przemieszczenie rury.
Po ustąpieniu stanu nieustalonego mechanizm może powrócić do normalnego zachowania umożliwiającego ruch, w zależności od konstrukcji. Prawidłowy dobór rozmiaru, instalacja i konserwacja są ważne, aby mieć pewność, że tłumik będzie działał zgodnie z przeznaczeniem przez cały okres jego użytkowania.
Prawidłowo dobrane tłumiki hydrauliczne oferują szereg korzyści technicznych dla przemysłowych systemów rurociągów.
Jednym z ważnych ograniczeń jest to, że tłumiki hydrauliczne nie są uniwersalnymi rozwiązaniami dla każdego problemu wibracji. Ich przydatność zależy od charakterystyki ruchu, zakresu częstotliwości, przypadków obciążenia i wymagań eksploatacyjnych systemu rurociągów. Wibracje o niskiej amplitudzie i wysokiej częstotliwości mogą wymagać innego lub uzupełniającego podejścia do kontroli wibracji.
Tłumiki hydrauliczne są często rozważane w przypadku krytycznych sieci rurociągów, w których nagłe przemieszczenie może mieć wpływ na ciągłość działania, integralność sprzętu lub bezpieczeństwo zakładu.
Główne linie parowe, rurociągi wody zasilającej i inne obwody o dużej energii mogą podlegać obciążeniom dynamicznym podczas wyłączeń urządzeń, stanów nieustalonych ciśnienia lub zdarzeń sejsmicznych. Tłumiki pomagają ograniczyć ruch, gdy wymagają tego warunki projektowe.
Rurociągi technologiczne podłączone do pomp, sprężarek, pieców i urządzeń ciśnieniowych mogą być narażone na szybkie zmiany warunków pracy. Odpowiednio zaprojektowane ograniczenia mogą pomóc kontrolować obciążenia przejściowe i chronić wrażliwe połączenia.
Systemy rurociągów związane z bezpieczeństwem mogą wymagać dokładnie udokumentowanego działania utwierdzeń, kwalifikacji środowiskowych i oceny sejsmicznej. Wybór musi być zgodny z obowiązującymi kodami projektów i wymogami kwalifikacyjnymi, a nie opierać się wyłącznie na ogólnych opisach produktów.
Przetwarzanie gazu, instalacje skroplonego gazu ziemnego i linie przesyłowe wysokiego ciśnienia mogą wymagać specjalistycznych rozwiązań wsporczych, aby dostosować się do ruchu roboczego przy jednoczesnym kontrolowaniu określonych zdarzeń dynamicznych.
Kompensatory z mieszkiem metalowym i podobne elementy mogą być wrażliwe na nadmierne przemieszczenia lub obciążenia zewnętrzne. Prawidłowo ustawione tłumiki mogą pomóc w ograniczeniu ruchu w określonych warunkach przejściowych, pod warunkiem, że cały układ utwierdzający został zaprojektowany pod kątem obciążeń złączy i rurociągów.
Wydajność tłumika hydraulicznego zależy od kilku wzajemnie powiązanych parametrów projektowych. Poniższa tabela podsumowuje reprezentatywne wartości opublikowane w informacjach o produkcie Tianshun. Rzeczywiste wymagania muszą zostać potwierdzone dla konkretnego modelu i projektu.
| Parametr | Reprezentatywny zakres lub opcja | Rozważania inżynieryjne |
|---|---|---|
| Nośność | Około 5 kN do 500 kN i więcej dla jednostek niestandardowych | Musi uwzględniać obliczone siły utwierdzające i określone przypadki obciążeń. |
| Skok standardowy | 100, 150, 200, 300 i 500 mm | Musi pokrywać oczekiwane przemieszczenia termiczne i tolerancje montażowe. |
| Szybkość aktywacji | Zwykle 5–50 mm/s, w zależności od specyfikacji | Należy odróżnić normalny ruch rury od warunków dynamicznych wymagających utwierdzenia. |
| Standardowa temperatura pracy | Około -40°C do +120°C | Sprawdź przydatność płynu, uszczelek i materiałów w rzeczywistych temperaturach roboczych. |
| Materiał cylindra | Opcje ze stali węglowej lub stali stopowej | Wybór zależy od obciążenia, środowiska i specyfikacji projektu. |

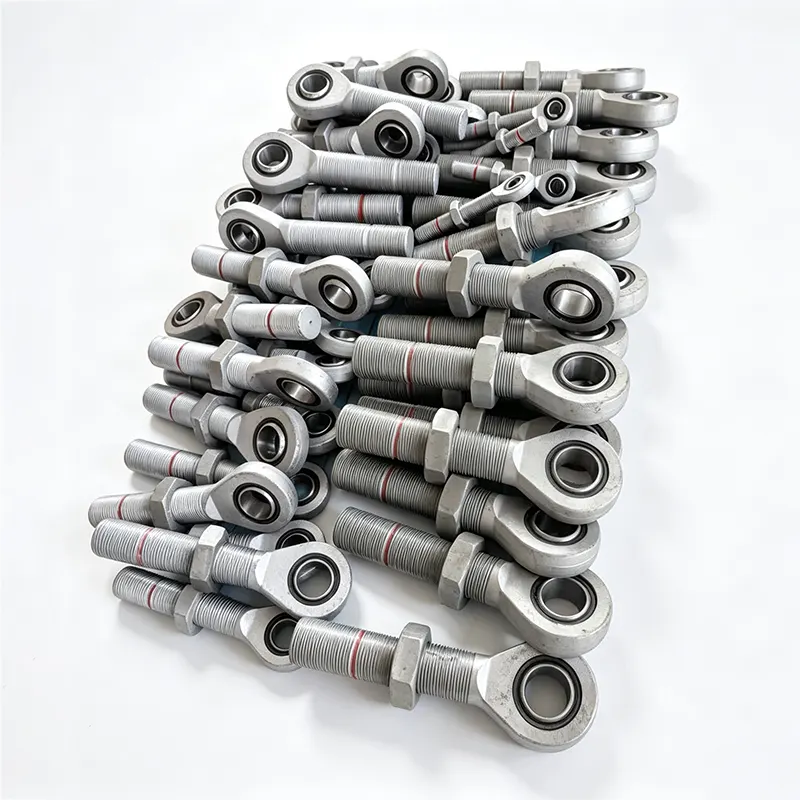

| Zakończ połączenia | Opcje z oczkiem prętowym, łącznikiem, przegubem kulowym i gwintem | Musi pasować do mocowania konstrukcyjnego i dozwolonego kierunku ruchu. |
| Testowanie | Testy funkcjonalne, ciśnieniowe i szczelności zgodnie ze specyfikacją | Potwierdzić zapisy inspekcji i wymaganą dokumentację przed akceptacją. |
Wartości te stanowią orientacyjną informację o produkcie i nie zastępują zatwierdzonego arkusza danych ani obliczeń specyficznych dla projektu. W przypadku usług nuklearnych, wysokotemperaturowych lub innych krytycznych należy potwierdzić obowiązujące wymagania kwalifikacyjne bezpośrednio u producenta.
Wybór tłumika hydraulicznego wymaga koordynacji pomiędzy analizą naprężeń rurociągu, projektem podpory, interfejsami urządzeń i warunkami na miejscu. Zakupy oparte wyłącznie na nominalnej średnicy rury nie są wystarczające.
Określ, czy urządzenie utwierdzające musi uwzględniać obciążenia sejsmiczne, uderzenia wodne, wyładowanie zaworu bezpieczeństwa, wyłączenie sprzętu, ruch wywołany wiatrem lub inny stan przejściowy. Obowiązujący przypadek obciążenia określa wymaganą skuteczność utwierdzenia.
Skorzystaj z zatwierdzonej analizy naprężeń rurociągów, aby ustalić wymagane siły rozciągające i ściskające. Sprawdź parametry tłumienia, wytrzymałość mocowania, stal konstrukcyjną, spoiny i połączone elementy rurowe w ramach pełnej ścieżki obciążenia.
Ustal oczekiwaną drogę cieplną od ciepłej do zimnej, pozycję montażową i możliwe przemieszczenie w odpowiednich warunkach pracy. Odpowiedni skok pomaga zapobiegać niepożądanemu kontaktowi na końcu skoku i zakłóceniom normalnego ruchu rury.
Prędkość aktywacji musi być dostosowana do oczekiwanego zakresu normalnego ruchu i zdarzeń dynamicznych wymagających unieruchomienia. Nieprawidłowa kalibracja może skutkować niepożądaną rezystancją podczas rutynowej pracy lub nieodpowiednią reakcją w przypadku stanu nieustalonego.
Sprawdź temperaturę otoczenia i rur, narażenie na korozję, wilgotność, kompatybilność płynów i wszelkie specjalne wymagania środowiskowe. Specjalistyczne zastosowania mogą wymagać ulepszonych materiałów, uszczelek, powłok ochronnych lub testów kwalifikacyjnych.
Zidentyfikuj obowiązujące przepisy projektowe i specyfikacje projektu. W zależności od zastosowania mogą one obejmować odpowiednie wymagania ASME B31.1, ASME B31.3, standardy MSS lub specyfikacje usług nuklearnych. Potwierdź dokładne wydania, zastosowanie i wymagany zakres kwalifikacji z odpowiedzialnym inżynierem.
Aby uzyskać dodatkowe informacje na temat uzupełniającego sprzętu pomocniczego, zapoznaj się ze stałymi wspornikami sprężynowymi Tianshun i sprawdź, w jaki sposób wybrane komponenty mogą współpracować w skoordynowanym systemie wsparcia rurociągów.
Nawet prawidłowo dobrany tłumik hydrauliczny może działać słabo, jeśli zostanie nieprawidłowo zamontowany lub niewłaściwie konserwowany. Montaż i przeglądy należy wykonać zgodnie z instrukcjami producenta i zatwierdzoną dokumentacją projektową.
Kontrola powinna uwzględnić wyciek płynu hydraulicznego, korozję, uszkodzenie tłoczyska, luźne połączenia, uszkodzone uszczelki, nieprawidłowe przemieszczenie i oznaki zakłóceń mechanicznych. Każdy nietypowy stan należy ocenić w oparciu o instrukcje serwisowe producenta.
Częstotliwości przeglądów i harmonogramy remontów muszą odzwierciedlać instrukcję sprzętu, środowisko operacyjne, historię zdarzeń i wymagania projektu. Opublikowane wytyczne Tianshun wskazują inspekcje w odstępach około trzech do pięciu lat i możliwy remont około dziesięciu lat w normalnych warunkach pracy; należy je traktować raczej jako ogólne wytyczne niż wymagania uniwersalne. Zastosowania krytyczne dla bezpieczeństwa mogą wymagać innego harmonogramu.
Po znaczącym zdarzeniu sejsmicznym lub innym przejściowym zjawisku projektowym należy sprawdzić system zabezpieczający zgodnie z obowiązującymi procedurami zakładowymi, przed ponownym oddaniem uszkodzonego sprzętu do użytku.
Ich głównym celem jest umożliwienie powolnego ruchu rury w normalnych warunkach pracy, przy jednoczesnym ograniczeniu szybkiego przemieszczenia spowodowanego określonymi zdarzeniami dynamicznymi. Pomaga to kontrolować obciążenia przenoszone na rurociągi, podłączony sprzęt i konstrukcje wsporcze.
Wieszak sprężynowy podtrzymuje ciężar rury, kompensując ruchy termiczne. Tłumik hydrauliczny zapewnia przede wszystkim utwierdzenie dynamiczne i generalnie nie zastępuje funkcji nośnej podpory. Obydwa mogą być stosowane w tym samym systemie rurociągów do różnych celów inżynieryjnych.
Rozpocznij od zatwierdzonej analizy naprężeń rurociągów i zidentyfikuj rządzące przypadki obciążeń dynamicznych. Przy wyborze należy wziąć pod uwagę siły utwierdzające, wytrzymałość na rozciąganie i ściskanie, skok, obciążenia montażowe i wytrzymałość całego systemu mocowania.
Wiele tłumików hydraulicznych umożliwia instalację poziomą, pionową lub nachyloną, ale dozwolona orientacja zależy od projektu. Przed instalacją sprawdź instrukcje producenta, konfigurację montażu i wszelkie ograniczenia specyficzne dla projektu.
Tak. Kontrola powinna obejmować wycieki, korozję, stan prętów, połączenia i działanie funkcjonalne, jeśli ma to zastosowanie. Harmonogram przeglądów i remontów powinien być zgodny z wytycznymi producenta i wymaganiami eksploatacyjnymi instalacji.
Nie. Są one przeznaczone przede wszystkim do ograniczania szybkiego ruchu i określonych obciążeń przejściowych. Ciągłe wibracje o niskiej amplitudzie i wysokiej częstotliwości mogą wymagać dodatkowej analizy i innych środków kontroli wibracji.
Podaj wymaganą nośność, skok, temperaturę roboczą i otoczenia, prędkość aktywacji, orientację montażu, połączenia końcowe, rysunki naprężeń rurowych lub podpór, warunki środowiskowe i obowiązujące standardy projektowe. Szczegóły te pomagają producentowi ocenić odpowiednią konfigurację.
Tłumiki hydrauliczne do mocowania rur odgrywają ważną rolę w przemysłowych systemach rurociągów, które muszą kompensować rutynowe ruchy termiczne, a jednocześnie wytrzymywać nagłe siły dynamiczne. Prawidłowy wybór zależy od obliczonych obciążeń, wymagań dotyczących skoku, charakterystyki aktywacji, szczegółów instalacji, kompatybilności materiałowej oraz obowiązujących standardów projektowych i kwalifikacyjnych. Zintegrowanie tłumików z odpowiednimi wspornikami rur i elementami rozszerzającymi pomaga stworzyć skoordynowany system unieruchamiający, zamiast polegać na jednym urządzeniu w celu rozwiązania każdego problemu związanego z ruchem.
Tianshun wspiera projekty rurociągów przemysłowych za pomocą rozwiązań tłumików hydraulicznych i powiązanych produktów wspierających rurociągi. Jeśli planujesz nową instalację, modernizację istniejącego systemu przytrzymującego lub pozyskujesz sprzęt dostosowany do wymagających warunków pracy, przygotuj wymagania techniczne iskontaktuj się z namiw celu omówienia odpowiednich konfiguracji, rozważań inżynieryjnych i opcji wyceny specyficznych dla projektu.
