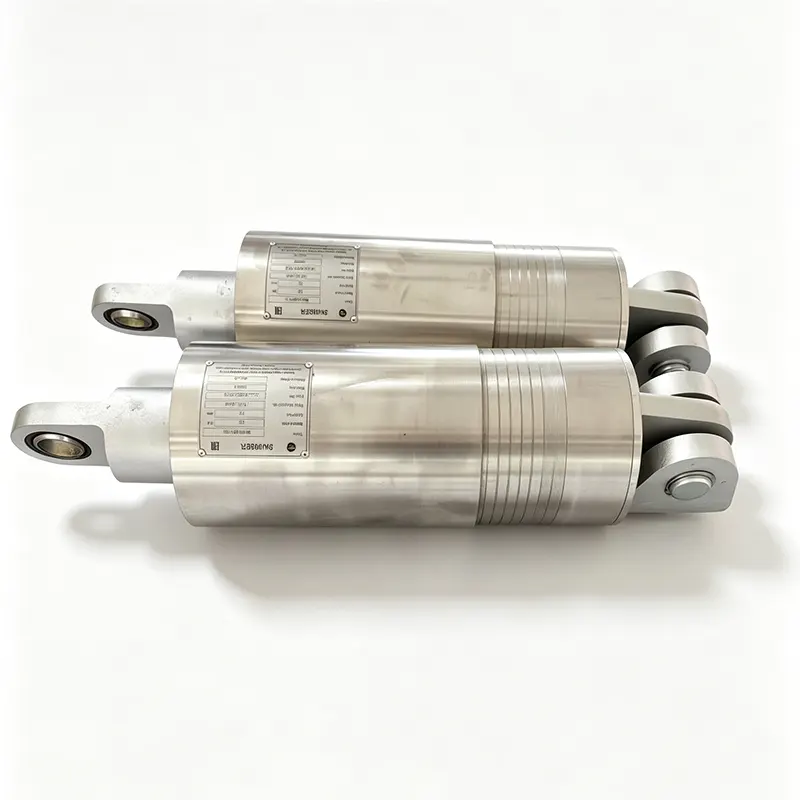

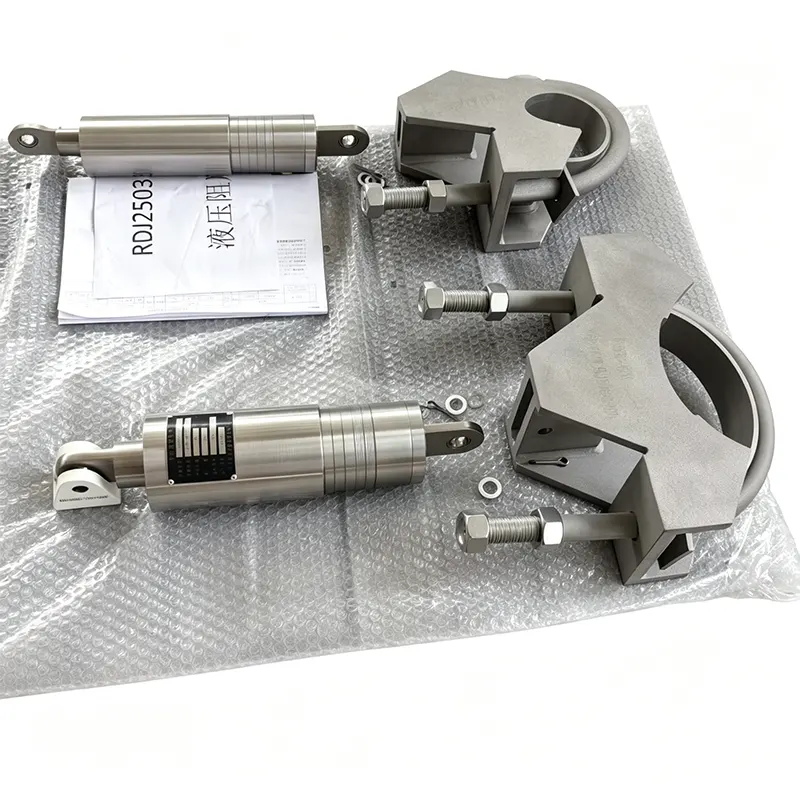

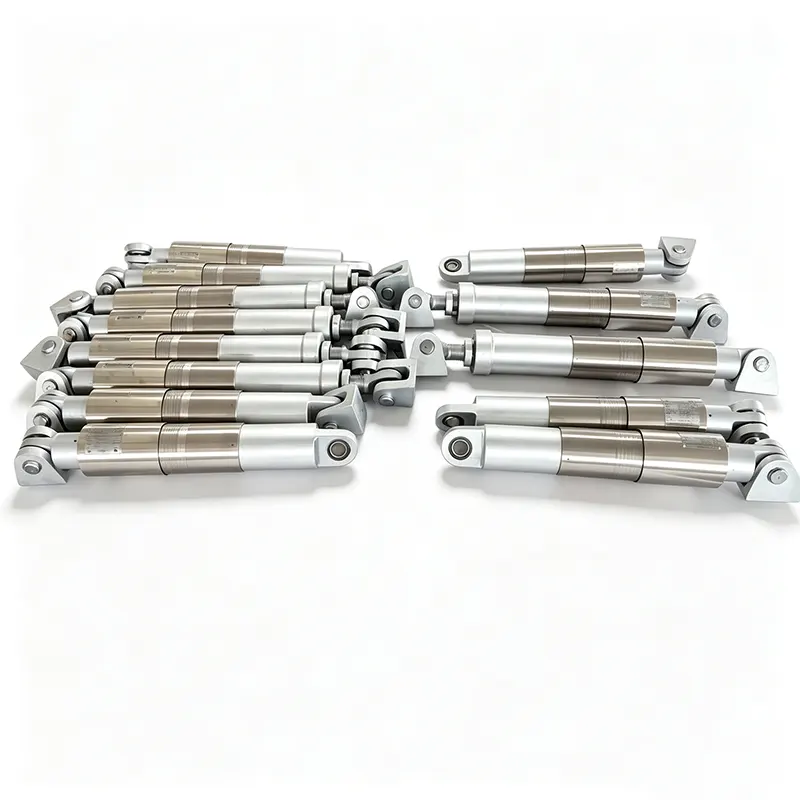

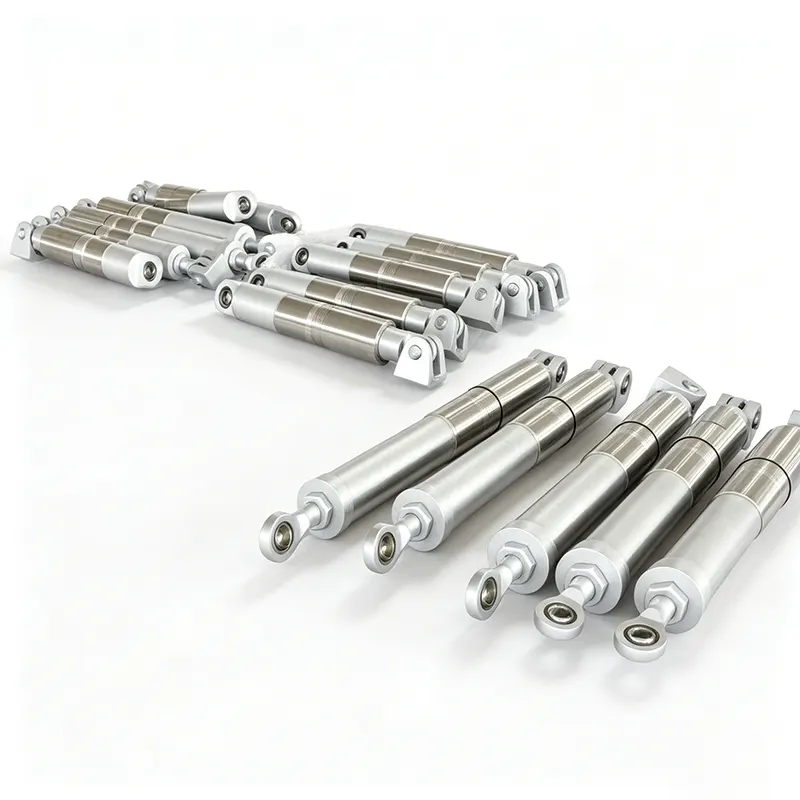

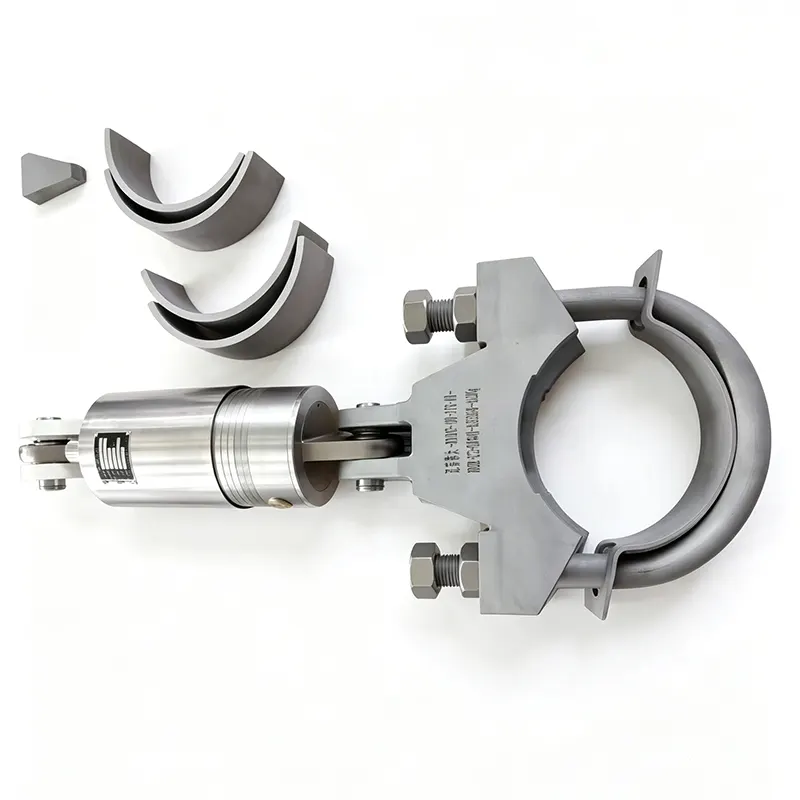

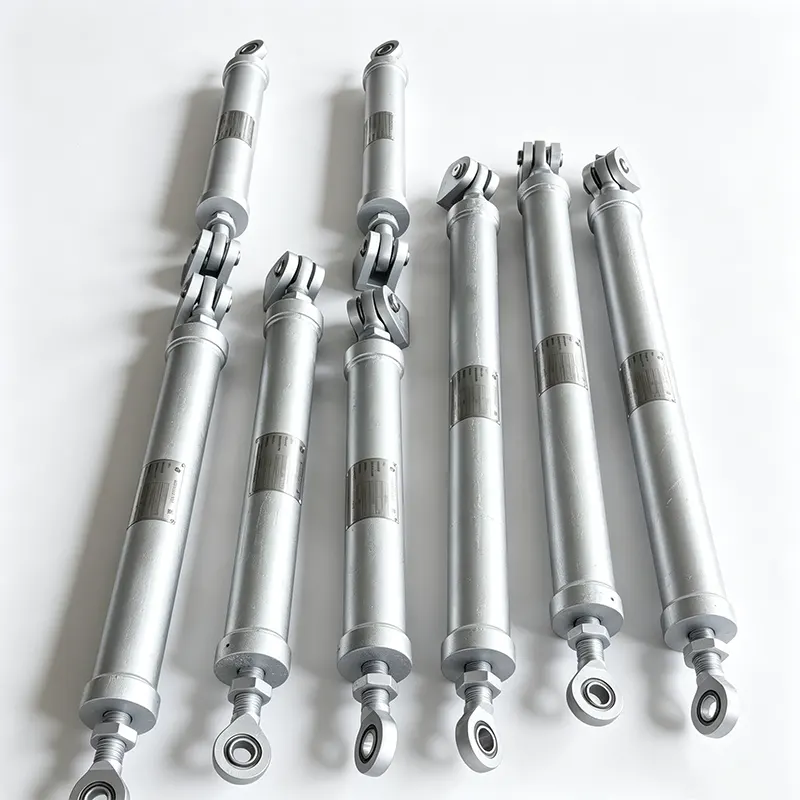

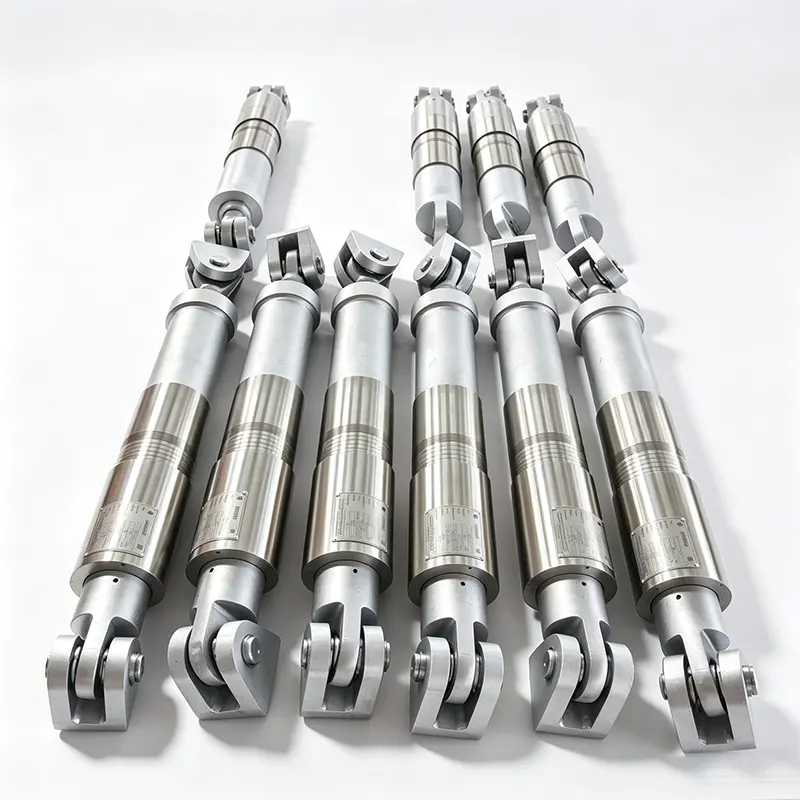

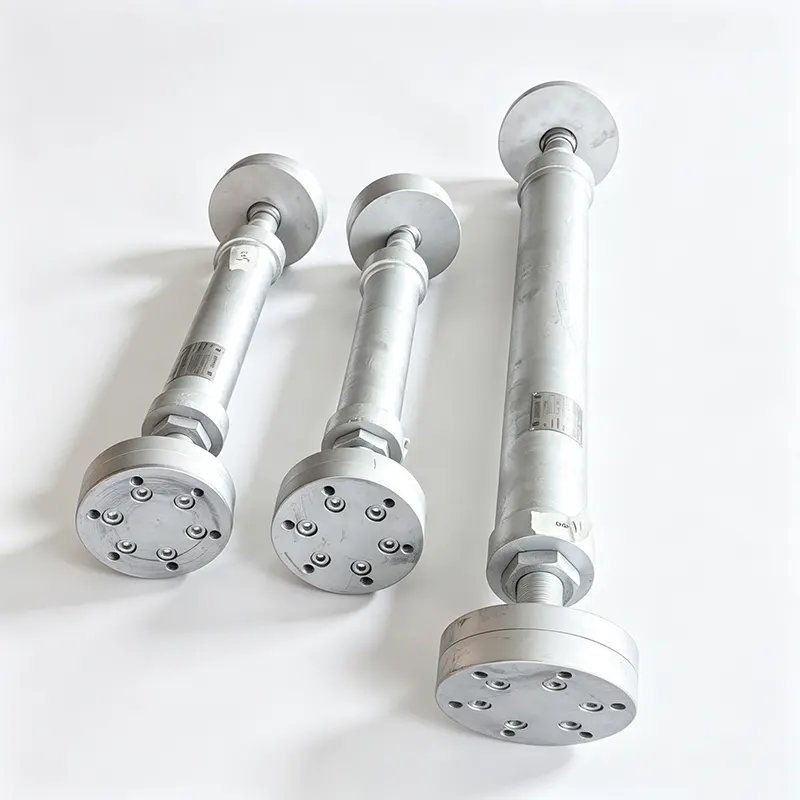

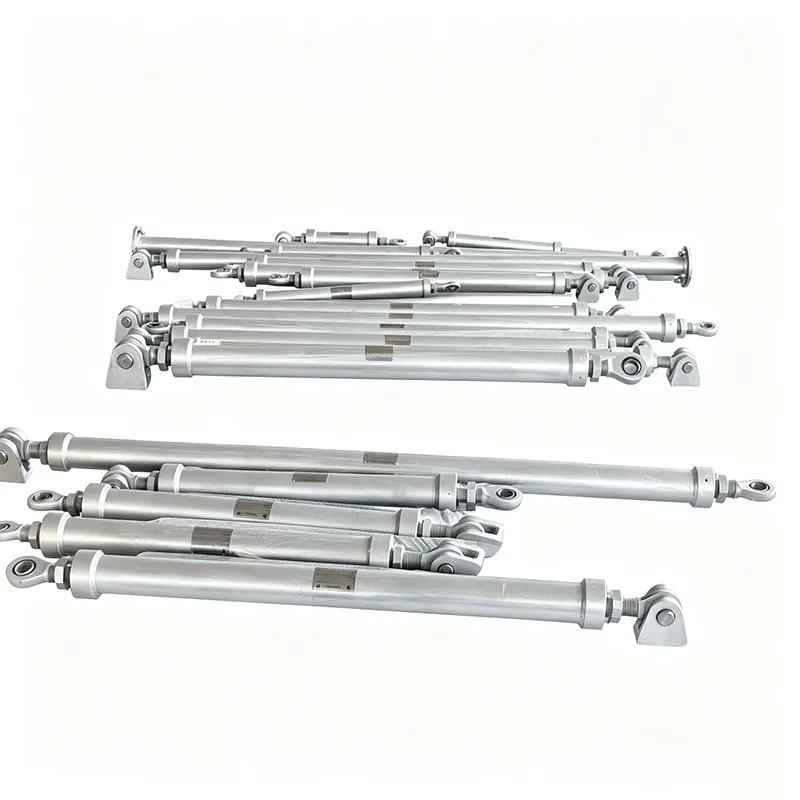

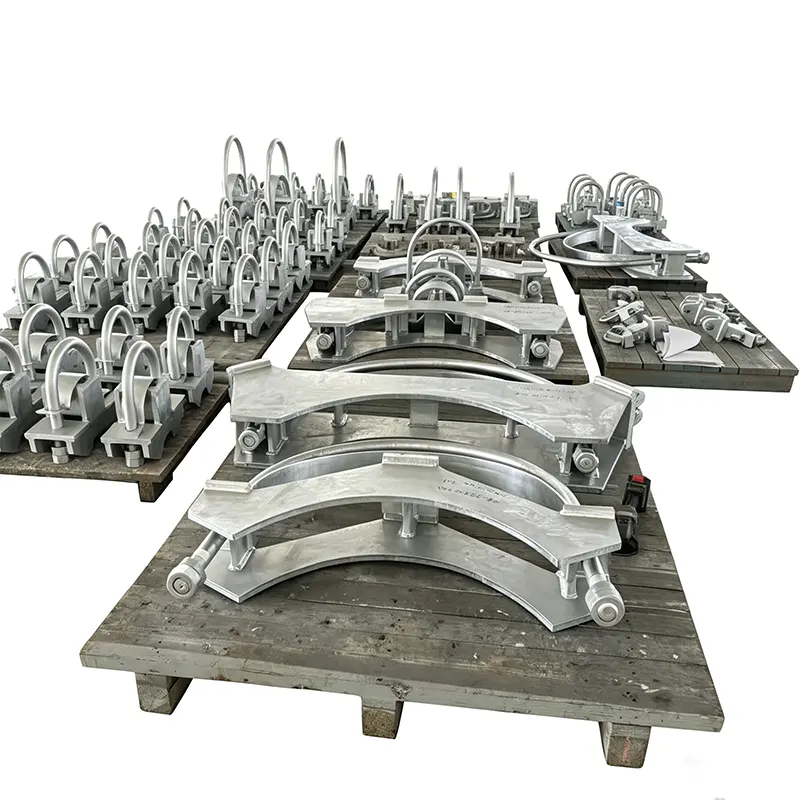

Hydrauliczne tłumiki do mocowania rur

Yangzhou Tianshun dostarcza tłumiki hydrauliczne do zakładów energetycznych, petrochemicznych i nuklearnych od 2012 roku. Nasze tłumiki serii YZN działają w ponad 45 krajach, wspierane przez fabrykę o powierzchni 35 000 m², ponad 100 wykwalifikowanych pracowników i system jakości certyfikowany zgodnie z ISO 9001:2015.

Jak tłumik hydrauliczny chroni rurociągi

Tłumik hydrauliczny to urządzenie przytrzymujące wrażliwe na prędkość. W normalnych warunkach pracy rozszerzalność i kurczenie termiczne powodują powolny ruch rury. Hydrauliczne tłumiki do mocowania rur podążają za tym ruchem praktycznie bez oporu, zachowując się podobnie jak swobodnie ślizgająca się podpora. Kiedy rura ulega nagłemu przyspieszeniu — na skutek uderzenia hydraulicznego, wyzwolenia zaworu bezpieczeństwa, aktywności sejsmicznej lub awarii pompy — wewnętrzne zawory zamykają się w ułamku sekundy. W tym momencie tłumik staje się niemal sztywną rozpórką, przenoszącą obciążenie dynamiczne na konstrukcję budynku lub punkt zakotwienia i zapobiegając przesunięciu rury, które w przeciwnym razie mogłoby spowodować uszkodzenie wskutek uderzenia, przeciążenie lub uszkodzenie zmęczeniowe.

Krytycznym rozróżnieniem jest próg prędkości. Powolne ruchy przebiegają bez ograniczeń. Szybkie ruchy są zablokowane. Pozwala to systemowi rurociągów zachować elastyczność podczas długotrwałych cykli termicznych, jednocześnie uzyskując natychmiastowe utwierdzenie tylko wtedy, gdy jest to potrzebne.

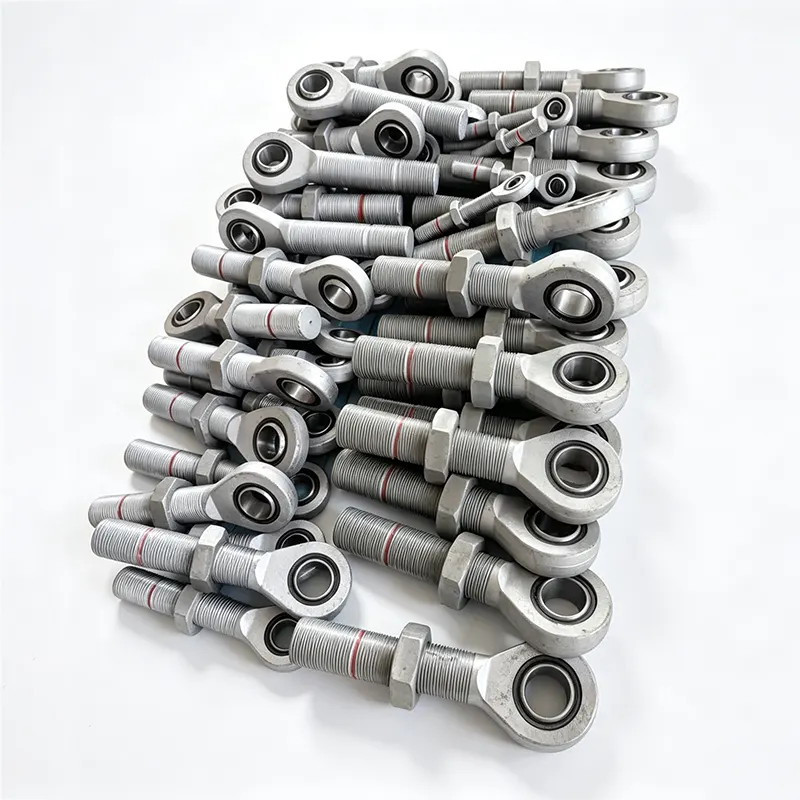

Konstrukcja i funkcje serii YZN

Widoczny wskaźnik położenia

Wyraźny wskaźnik mechaniczny na korpusie tłumika pokazuje dostępny zakres skoku w obu kierunkach. Zespoły konserwacyjne mogą na pierwszy rzut oka sprawdzić, czy jednostka działa w zakresie swojego projektowego skoku, czy też wymaga regulacji, bez konieczności odłączania urządzenia.

Zwarta i symetryczna konstrukcja

Symetryczny układ ułatwia orientację instalacji i zmniejsza prawdopodobieństwo nieprawidłowego montażu. Jego kompaktowa obudowa mieści się w ciasnych stojakach na rury i zatłoczonych obszarach, w których nie można umieścić większych sprężyn lub sztywnych rozpórek.

Niskie tarcie i krótki czas blokowania

Tarcie wewnętrzne jest zminimalizowane dzięki precyzyjnej obróbce i doborowi uszczelek. Czas reakcji dynamicznej, czyli odstęp od rozpoczęcia szybkiego ruchu do pełnego zablokowania, jest niezwykle krótki. Zapewnia to, że rura ulegnie znikomemu przemieszczeniu przed załączeniem tłumika, co ma kluczowe znaczenie dla ochrony wrażliwego sprzętu, takiego jak połączenia turbin i dysze zbiorników ciśnieniowych.

Wysoka siła blokowania

Po zablokowaniu hydrauliczne tłumiki do mocowania rur mogą wytrzymać znaczne obciążenia rozciągające i ściskające bez uginania się. Siła tłumienia generowana podczas reakcji dynamicznej jest proporcjonalna do prędkości wejściowej i można ją określić aż do wymaganego obciążenia projektowego, zgodnie z wymaganiami analizy naprężeń rury.

Kompatybilność z uszczelnieniami i mediami

Uszczelnienia dobierane są pod kątem długoterminowej kompatybilności z płynem hydraulicznym i zewnętrznym środowiskiem zakładu. Płynne medium, zazwyczaj olej silikonowy o wysokiej stabilności, utrzymuje stałą lepkość w całym zakresie temperatur roboczych. Materiały uszczelniające są odporne na starzenie się i wycieki, co przyczynia się do długiej żywotności bezobsługowej.

Zakres techniczny

Wszystkie wartości są dostosowywane do konkretnego przypadku obciążenia rurociągu i wymagań projektu. Niestandardowe skoki, obciążenia i typy połączeń są produkowane na podstawie rysunków klienta.

Kontrola jakości i testowanie

Każdy tłumik hydrauliczny YZN przed wysyłką przechodzi funkcjonalne testy akceptacyjne. Specjalne stanowisko testowe stosuje powolne cykle w celu sprawdzenia swobodnego ruchu, a następnie symuluje szybkie przemieszczenie, aby potwierdzić zablokowanie i zmierzyć wynikającą z tego nośność. Testowana jest granica ciśnienia i sprawdzane jest działanie wskaźnika skoku. Zapisy testów są zachowywane i mogą być dostarczone wraz z przesyłką.

Zachowana jest identyfikowalność materiałowa części zawierających ciśnienie i płynu hydraulicznego. W zastosowaniach nuklearnych stosowane są wymagane programy zapewnienia jakości, w tym zgodność z obowiązującymi sekcjami Kodeksu kotłów i zbiorników ciśnieniowych ASME, sekcja III oraz dodatkowymi wymaganiami specyficznymi dla klienta. Nasz system posiadający certyfikat ISO 9001 reguluje wszystkie procedury, od odbioru surowców po kontrolę końcową.

Ponad 70% naszych zamówień pochodzi od długoterminowych, stałych klientów, którzy ufają stałej wydajności naszych tłumików w wielu projektach.

Tam, gdzie do unieruchomienia rury stosuje się tłumiki hydrauliczne

Seria YZN jest instalowana w krytycznych systemach rurociągów, gdzie połączenie elastyczności termicznej i natychmiastowego utwierdzenia dynamicznego nie podlega negocjacjom.

Elektrownie jądrowe

Główna para, woda zasilająca i rurociągi związane z bezpieczeństwem. Tłumiki chronią przed zdarzeniami sejsmicznymi i skutkami dynamicznymi pęknięć rur, jednocześnie umożliwiając duże ruchy termiczne podczas normalnej pracy. Pełne pakiety materiałów i dokumentacji testowej są standardem.

Elektrownie cieplne

Linie wody zasilającej kotły, rurociągi do ekstrakcji pary i systemy obejściowe turbin. Tłumiki redukują przejściowe obciążenia wynikające z działania zaworów i zapobiegają drganiom rur.

Instalacje petrochemiczne i rafineryjne

Rurociągi procesowe w FCCU, reformatorach i stacjach sprężarek. Tłumiki radzą sobie z wibracjami wywołanymi przepływem dwufazowym i okazjonalnymi obciążeniami wybuchowymi, jednocześnie dostosowując się do cykli termicznych.

Huty i przemysłowe instalacje gazowe

W piecach nadmuchowych i rurociągach lancy tlenowych występują szybkie zmiany temperatury i wibracje. Tłumiki hydrauliczne utrzymują wyrównanie rur bez ograniczania wzrostu temperatury.

Stacje pomp i sprężarek

Linie tłoczne narażone na pulsację lub uderzenia wodne. Tłumiki działają jak ograniczniki wrażliwe na prędkość, zapobiegając naprężeniom kołnierzy i podpór.

Często zadawane pytania

Czym różni się tłumik hydrauliczny od sztywnej rozpórki lub wspornika sprężynowego?

Sztywna rozpórka blokuje rurę na miejscu i zapobiega wszelkim ruchom termicznym, które mogą prowadzić do nadmiernych naprężeń w rurach i podłączonym sprzęcie. Podpora sprężynowa przenosi obciążenia grawitacyjne, ale nie wytrzymuje sił dynamicznych. Tłumik hydrauliczny spełnia obie potrzeby: umożliwia powolne rozszerzanie i swobodne kurczenie się cieplne, a następnie blokuje się w ciągu milisekund, gdy prędkość rury przekroczy zadany próg. Zapewnia to dynamiczne utwierdzenie dokładnie wtedy, gdy jest to wymagane, bez uszczerbku dla elastyczności termicznej.

Od czego zależy ustawienie prędkości blokowania i czy można je regulować?

Próg prędkości blokowania ustala się na podstawie maksymalnego oczekiwanego współczynnika rozszerzalności cieplnej rury i minimalnej prędkości, która mogłaby powstać w wyniku zdarzenia dynamicznego, takiego jak uderzenie wodne lub wstrząs sejsmiczny. Nasi inżynierowie przeglądają projektową analizę naprężeń rur, aby ustalić wartość, która utrzymuje tłumik swobodny podczas normalnej pracy, ale zapewnia pełne utwierdzenie w stanach przejściowych. Próg jest ustawiony fabrycznie i sprawdzony funkcjonalnie na stanowisku probierczym; w przypadku zmiany warunków pracy ustawienie można ponownie skalibrować w naszym zakładzie.

Jakiego rodzaju konserwacji wymaga tłumik hydrauliczny przez cały okres jego użytkowania?

Zalecamy okresowe testy funkcjonalne, aby potwierdzić, że urządzenie nadal porusza się bez oporu przy powolnym przemieszczaniu i prawidłowo blokuje się przy szybkim ruchu. W elektrowniach i zakładach procesowych kontrolę tę przeprowadza się zwykle co 3 do 5 lat lub zgodnie z programem konserwacji zakładu. Kontrola wzrokowa obszaru uszczelnienia i wskaźnika skoku jest prosta. Jeżeli jednostka wymaga regeneracji, oferujemy serwis fabryczny obejmujący wymianę płynu, wymianę uszczelek i ponowną certyfikację.

Czy tłumiki YZN są w stanie wytrzymać instalację na zewnątrz lub w środowisku roślinnym powodującym korozję?

Tak. Standardowy cylinder jest pokryty odporną na korozję powłoką odpowiednią do większości zastosowań przemysłowych na zewnątrz. W przypadku atmosfer przybrzeżnych, morskich lub agresywnych chemicznie możemy dostarczyć cylinder ze stali nierdzewnej i wybrać powłoki tłoczyska oraz materiały uszczelniające specjalnie dla tych warunków. Chętnie doradzimy w zakresie doboru materiałów w oparciu o warunki panujące w miejscu budowy i zakres temperatur.

Jaka dokumentacja jest dostępna dla zastosowań nuklearnych lub zastosowań krytycznych dla bezpieczeństwa?

Dostarczamy pełną identyfikowalność materiałową elementów utrzymujących ciśnienie, certyfikowane raporty z testów walcowni, certyfikację płynu hydraulicznego, protokoły testów funkcjonalnych i deklarację zgodności z obowiązującymi przepisami. Jeśli wymaga tego projekt, dokumentacja jest zgodna z sekcją III ASME lub innymi normami nuklearnymi. Nasz system jakości podlega regularnym audytom i możemy uwzględnić dodatkowe audyty klientów i wymagania dotyczące dokumentacji.

Wsparcie inżynieryjne i serwis

Wybór odpowiedniego tłumika do zastosowania w utwierdzeniu rury uwzględnia dane dotyczące obciążenia, oczekiwany ruch termiczny i próg prędkości blokowania. Nasi inżynierowie analizują raporty naprężeń rur, aby potwierdzić odpowiedni rozmiar i ustawienie. Dedykowani menedżerowie kont odpowiadają w ciągu 24 godzin na zapytania i niezwłocznie udzielają rekomendacji technicznych.

Konfiguracje niestandardowe — skok niestandardowy, specjalne materiały do ​​środowisk korozyjnych lub dokumentacja klasy nuklearnej — są traktowane jako zamówienia rutynowe, a nie wyjątki. Po dostawie zapewniamy wskazówki dotyczące montażu i porady dotyczące konserwacji, w tym zalecenia dotyczące okresowych testów funkcjonalnych w celu zapewnienia ciągłej niezawodności przez cały okres użytkowania.
