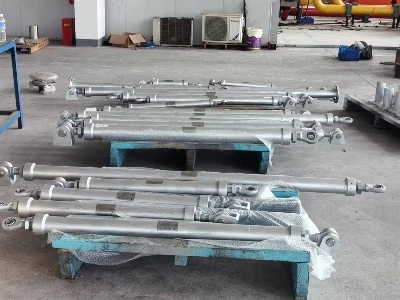

Rozpórki wahadłowe

Yangzhou Tianshun projektuje i produkuje rozpórki przegubowe do zastosowań w energetyce, przemyśle petrochemicznym, HVAC, przemyśle stoczniowym i nuklearnym. Od 2012 roku nasza fabryka w Jiangsu w Chinach — o powierzchni 35 000 m² i zatrudniająca ponad 100 wykwalifikowanych pracowników — dostarcza urządzenia ograniczające rury do projektów w ponad 45 krajach. Każda kolumna wahliwa jest zbudowana w ramach systemu jakości certyfikowanego ISO 9001:2015 i dostarczana z niezbędną dokumentacją testową i materiałową.

Rozpórka wahliwa ogranicza boczne ruchy rury, nie ograniczając rozszerzalności cieplnej w kierunku osiowym. Podczas normalnej pracy wytrzymuje powolne przemieszczenie termiczne wzdłuż rurociągu. Kiedy pojawia się siła boczna — spowodowana wiatrem, przyspieszeniem sejsmicznym, uderzeniem wodnym, wibracjami sprzętu obrotowego lub ruchem fal na platformie morskiej — rozpórka działa jak sztywny element, utrzymując rurę w odpowiednim położeniu i przenosząc obciążenie na konstrukcję budynku lub stalowy stojak. Chroni to spoiny rur, kołnierze i podłączony sprzęt przed uszkodzeniami zmęczeniowymi i uderzeniami.

Ponieważ rozpórkę można ustawić pod dowolnym kątem, można ją stosować w instalacjach pionowych, poziomych i nachylonych. Możliwość regulacji długości pozwala zespołowi budowlanemu dopasować go do powykonawczej szczeliny pomiędzy mocowaniem rury a konstrukcyjnym punktem kotwiczenia, łagodząc tolerancje, których rysunki nie zawsze są w stanie przewidzieć.

Budowa i najważniejsze cechy

Korpus ze stali o wysokiej wytrzymałości

Rura rozporowa, łączniki końcowe i osprzęt są wykonane ze stali węglowej lub stali niskostopowej wybranej do określonego obciążenia i temperatury. Do każdej partii dołączane są standardowe atesty materiałowe potwierdzające właściwości mechaniczne i skład chemiczny. Do zastosowań w środowiskach korozyjnych lub morskich dostępne są gatunki stali nierdzewnej.

Regulowana długość zapewniająca dokładność w terenie

Teleskopowy lub gwintowany mechanizm regulacji umożliwia ustawienie rozpórki na dokładną długość montażową na miejscu. Typowe opcje skoku regulacji to ±25 mm, ±50 mm i ±100 mm. Ta możliwość regulacji oznacza, że ​​rozpórkę można zamontować bez cięcia lub spawania, a także kompensuje niewielkie niewspółosiowość pomiędzy podstawą rury a konstrukcją.

Wiele opcji połączeń końcowych

Aby dopasować się do różnych sposobów mocowania rur i interfejsów konstrukcyjnych, rozpórka może być wyposażona w przeguby kulowe, końcówki widełkowe lub połączenia z prętami gwintowanymi. Przeguby kulowe umożliwiają obrót kątowy i zapobiegają wprowadzaniu momentów zginających do rury rozpórkowej. Końcówki widełkowe zapewniają proste połączenie przegubowe, co ułatwia instalację. Dostarczamy typ zakończenia zgodny ze standardowymi szczegółami projektu.

Ochrona przed korozją zapewniająca długą żywotność

Standardową obróbką powierzchni jest cynkowanie ogniowe, które zapewnia równomierne pokrycie wewnątrz i na zewnątrz rury. Aby zapewnić lepszą ochronę, oferujemy grubopowłokowe powłoki epoksydowe, systemy epoksydowe łączone metodą stapiania (FBE) i trójwarstwowe systemy polietylenowe (3PE). Wybór powłoki uzgadniany jest w oparciu o warunki atmosferyczne i temperaturę pracy.

Zgodność z międzynarodowymi standardami

Rozpórki wahliwe są projektowane i produkowane zgodnie z normami ASME B31.1 i B31.3 dla rurociągów procesowych i energetycznych, MSS SP-58 dla podpór rurowych oraz normami GB/T. Gdy specyfikacja projektu wymaga alternatywnych kodów, sprawdzamy zgodność techniczną i dostarczamy zgodnie z obowiązującą normą.

Specyfikacje techniczne

Nośności powyżej 480 kN oraz przesuwy niestandardowe realizowane są na zamówienie. Nasz zespół inżynierów weryfikuje projekt dla danego przypadku obciążenia i dostarcza rysunki zatwierdzające przed produkcją.

Opcjonalne akcesoria

Aby spełnić określone wymagania dotyczące instalacji i wydajności, można dołączyć następujące akcesoria:

Utwierdzenia dynamiczne, które dodają funkcję blokowania wrażliwą na prędkość w przypadku okazjonalnych obciążeń impulsowych

Sprężynowe izolatory drgań w połączeniu z rozpórką do tłumienia drgań o wysokiej częstotliwości w rurociągach o małych średnicach

Sztywne drążki łączące do zastosowań, w których nie jest wymagana regulacja długości i preferowany jest prosty drążek ściągający

Ulepszone powłoki antykorozyjne, takie jak FBE i 3PE, do zastosowań podziemnych lub podmorskich

Akcesoria te są zintegrowane fabrycznie, a przed wysyłką cały zespół jest testowany jako pojedyncza jednostka.

Kontrola jakości i dokumentacja

Każdy wspornik wahliwy jest sprawdzany wymiarowo i, jeśli ma to zastosowanie, testowany pod obciążeniem, aby potwierdzić określoną nośność. W przypadku zastosowań dynamicznych lub sejsmicznych zapewniamy certyfikaty badań i identyfikowalność materiału według liczby cieplnej. Spoiny badane są przez wykwalifikowany personel metodą wizualną i, jeśli to konieczne, penetracyjną.

Nasze procedury posiadające certyfikat ISO 9001 kontrolują cały proces, od odbioru stali i materiałów powłokowych po końcowy montaż i pakowanie. Ponad 70% naszych zamówień pochodzi od stałych klientów, którzy ufają realizacji naszych projektów ograniczników rur po projekcie.

Gdzie zamontowane są rozpórki wahliwe

Wytwarzanie energii

Główne linie pary i wody zasilającej w elektrowniach cieplnych i jądrowych opierają się na rozpórkach wahliwych, które ograniczają ruchy boczne podczas uderzeń parowych i zdarzeń sejsmicznych, bez ograniczania osiowego wzrostu temperatury.

Zakłady petrochemiczne i rafineryjne

Regały rurowe w jednostkach procesowych są wyposażone w rozpórki wahliwe, które ograniczają kołysanie pod wpływem wiatru, podmuchu i wibracji przepływu dwufazowego. Regulowana długość sprawia, że ​​są praktyczne w przypadku modernizacji istniejących, zatłoczonych regałów.

HVAC i wieżowce

Piony wody lodowej, przewody wodne skraplacza i kominy wodno-kanalizacyjne w wysokich budynkach wykorzystują rozpórki wahliwe do kontrolowania ruchu bocznego wywołanego cyklami cieplnymi i kołysaniem budynku. Ocynkowane wykończenie pasuje do odsłoniętych lokalizacji wewnątrz i na zewnątrz.

Platformy stoczniowe i morskie

Rurociągi na statkach i platformach morskich są narażone na ciągły ruch fal i maszyn. Rozpórki wahliwe z korpusami ze stali nierdzewnej i powłokami odpornymi na korozję utrzymują wyrównanie i chronią złącza rurowe przed zmęczeniem w tych agresywnych środowiskach.

Obiekty nuklearne

W systemach rurociągów związanych z bezpieczeństwem stosuje się rozpórki wahliwe zaprojektowane zgodnie z przepisami nuklearnymi konkretnego projektu, z pełnym pakietem materiałów i dokumentacji testowej.

Często zadawane pytania

Czym różni się rozpórka wahacza od sztywnej rozpórki lub tłumika?

Sztywna rozpórka blokuje wszelki ruch, w tym rozszerzalność cieplną, która może spowodować nadmierne naprężenie rury. Hydrauliczny tłumik umożliwia powolny ruch termiczny i blokuje się tylko przy szybkim, dynamicznym ruchu. Rozpórka wahliwa zapewnia sztywne utwierdzenie boczne w jednej płaszczyźnie, jednocześnie umożliwiając osiowe przemieszczenie termiczne, dzięki czemu nadaje się do zastosowań, w których znany jest kierunek wzrostu temperatury i przewidywalne obciążenie boczne.

Jaka granica temperatury dotyczy standardowej rozpórki ze stali węglowej?

Standardowe rozpórki ze stali węglowej z wykończeniem cynkowanym ogniowo mogą pracować w temperaturze do około 350°C. Dla wyższych temperatur do 550°C stosujemy stal stopową i powłoki wysokotemperaturowe lub pozostawiamy karoserię bez powłoki. Elementy połączeń końcowych są również dobierane tak, aby odpowiadały podwyższonej temperaturze. Zalecamy podanie rzeczywistej temperatury powierzchni rury podczas zapytania, aby wybrać właściwy materiał.

Czy kolumnę wahliwą można zamontować w dowolnej orientacji?

Tak. Rozpórkę można zamontować pionowo, poziomo lub pod kątem. Połączenia końcowe przegubów kulowych kompensują niewspółosiowość kątową, a regulowana długość uwzględnia tolerancje miejsca w dowolnej orientacji. Jedynym wymaganiem jest to, aby konstrukcja na obu końcach mogła przenosić określone obciążenie.

Czy istnieje możliwość dostosowania poza podanymi zakresami?

Regularnie dostarczamy rozpórki wahliwe o obciążeniach powyżej 480 kN, o niestandardowych skokach regulacyjnych i specjalnych mocowaniach końcowych. Zamówienia niestandardowe są realizowane na podstawie rysunków zatwierdzających i obliczeń projektowych dostarczonych przed rozpoczęciem produkcji.

Jaka dokumentacja towarzyszy przesyłce?

Każde zamówienie obejmuje certyfikaty testów materiałowych, raporty wymiarowe, zgodność obróbki powierzchni oraz, jeśli jest to wymagane, zapisy testów funkcjonalnych. W przypadku zastosowań nuklearnych lub krytycznych dla bezpieczeństwa zapewniamy pełną dokumentację dotyczącą identyfikowalności i zgodności, jak określono w zamówieniu.

Jakie są typowe czasy realizacji?

Standardowe rozpórki przechylne o wspólnych specyfikacjach można wyprodukować w ciągu czterech do pięciu tygodni. Większe obciążenia, stale stopowe i specjalne powłoki mogą wydłużyć harmonogram. Dokładną datę dostawy potwierdzamy w momencie wyceny i utrzymujemy przejrzyste planowanie produkcji przez cały czas.

Pracuję z Tianshunem

Jeśli skontaktujesz się z nami w sprawie wymagań dotyczących rozpórek przegubowych, dedykowany opiekun klienta posiadający wiedzę z zakresu inżynierii produktu odpowie w ciągu 24 godzin. Nasz zespół sprawdza dane dotyczące obciążenia, temperatury roboczej, rozmiaru rury i preferencji połączeń końcowych, aby zaproponować konfigurację pasującą zarówno do projektu, jak i do lokalizacji. Długości niestandardowe, specjalne powłoki i pakiety dokumentacji są częścią naszej codziennej dostawy, a nie wyjątkami.

Po dostawie pozostajemy dostępni w celu uzyskania porad montażowych i wsparcia poinstalacyjnego. Długoterminowe zaufanie naszych klientów, odzwierciedlone w powtarzalności transakcji powyżej 70%, potwierdza, że ​​nasze rozpórki wahliwe działają zgodnie z oczekiwaniami przez lata użytkowania.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Obiekt o powierzchni 35 000 m², Jiangsu, Chiny – eksport do ponad 45 krajów.

Rozpórki wahadłowe, które utrzymują rurę bocznie, jednocześnie pozwalając jej oddychać osiowo.
