Zmienne wsparcie sprężyny dla rurociągujest niezbędnym elementem przemysłowych systemów rurociągów, które podlegają ruchom pionowym spowodowanym rozszerzalnością cieplną, kurczeniem, wibracjami lub zmieniającymi się warunkami pracy.Tianshunprodukuje standardowe i dostosowane do indywidualnych potrzeb rozwiązania w zakresie wsporników sprężynowych zaprojektowane w celu równoważenia obciążenia rurociągów, kompensowania kontrolowanego przemieszczenia i pomagania w ochronie podłączonego sprzętu w wymagających zastosowaniach, takich jak elektrownie, obiekty petrochemiczne, systemy naftowe i gazowe oraz projekty uzdatniania wody.
Prawidłowo zaprojektowany system podpór rurowych musi nie tylko przenosić ciężar statyczny rurociągu. Rurociągi przemysłowe mogą przemieszczać się wraz ze zmianą temperatury i warunków pracy, tworząc dodatkowe siły na podporach, króćcach urządzeń, zaworach, kołnierzach i połączeniach konstrukcyjnych. Zmienne podparcie sprężyny dla rurociągu wykorzystuje elastyczne właściwości sprężyny, aby zapewnić ciągłe podparcie, jednocześnie umożliwiając kontrolowany ruch pionowy. W tym artykule wyjaśniono zasadę działania, kluczowe komponenty, specyfikacje techniczne, zastosowania, czynniki wyboru i względy produkcyjne, pomagając inżynierom i nabywcom przemysłowym zrozumieć, kiedy wspornik ze zmienną sprężyną jest właściwym rozwiązaniem.
Spis treści
- Co to jest zmienne wsparcie sprężyny dla rurociągu?
- Dlaczego potrzebne jest zmienne wsparcie sprężyny?
- Jak działa zmienne wsparcie sprężyny?
- Jakie są kluczowe specyfikacje techniczne?
- Jakie są główne komponenty?
- Jakie są główne zalety?
- Gdzie stosuje się zmienne wsparcie sprężyny?
- Jak wybrać odpowiednie wsparcie sprężyny?
- Dlaczego jakość produkcji ma znaczenie?
- Jak wypada w porównaniu z innymi wspornikami do rur?
- Często zadawane pytania
- Wniosek

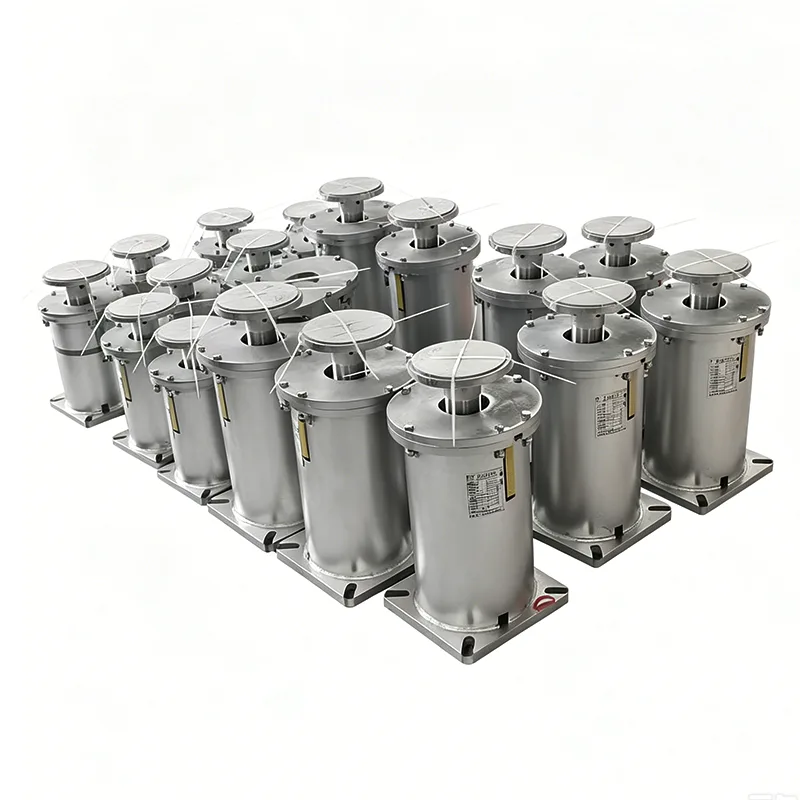

Co to jest zmienne wsparcie sprężyny dla rurociągu?
Podpora ze zmienną sprężyną do rurociągu to elastyczna podpora mechaniczna zaprojektowana tak, aby przenosić ciężar rurociągu, równoważąc jednocześnie przemieszczenia pionowe. Zamiast całkowicie ograniczać ruch rurociągu, wykorzystuje mechanizm sprężynowy, aby zapewnić siłę nośną, która zmienia się w zależności od ugięcia sprężyny.
Konstrukcja ta jest szczególnie przydatna w przypadku rurociągów przemysłowych narażonych na wahania temperatury. Na przykład rurociąg parowy może poruszać się pionowo, gdy nagrzewa się podczas pracy i kurczy się po wyłączeniu. Sztywna podpora może ograniczyć ten ruch i przenieść niepożądane siły na system rurociągów. Zmienne wsparcie sprężyny zapewnia kontrolowaną elastyczność, jednocześnie utrzymując wymagane obciążenie.
Tianshun produkuje produkty do mocowania rurociągów od 2012 roku i według doniesień dostarczyło ponad 800 000 zestawów do projektów przemysłowych na całym świecie. Zakres wsporników ze zmiennymi sprężynami obejmuje wiele konfiguracji, nośności, opcji przesuwu i niestandardowych rozwiązań dla różnych wymagań inżynieryjnych.
Dlaczego potrzebne jest zmienne wsparcie sprężyny?
Inżynieria rurociągów wymaga równowagi pomiędzy wsparciem konstrukcyjnym a kontrolowanym ruchem. Rurociąg musi pozostać odpowiednio podparty, bez powodowania nadmiernych naprężeń wtórnych, gdy jego położenie zmienia się podczas eksploatacji.
- Ruch termiczny:Umożliwia kontrolowane przemieszczenie pionowe spowodowane ogrzewaniem i chłodzeniem.
- Rozkład obciążenia:Utrzymuje ciągłe wsparcie dla rur i powiązanych komponentów.
- Zarządzanie stresem:Pomaga zredukować nadmierne siły przenoszone na podłączony sprzęt.
- Kontrola wibracji:Zapewnia elastyczny mechanizm podpierający do obsługi systemów rurociągów.
- Ochrona sprzętu:Pomaga zmniejszyć niepożądane obciążenie wokół wrażliwych dysz, kołnierzy i połączeń.
- Elastyczność inżynieryjna:W zależności od warunków instalacji można wybrać różne konfiguracje.
Prawidłowy wybór powinien opierać się na rzeczywistych parametrach technicznych, a nie samej średnicy rury. Masa rurociągu, temperatura robocza, przemieszczenie pionowe, pozycja montażu i dostępna przestrzeń konstrukcyjna mają wpływ na wybór podpór.
Jak działa zmienne wsparcie sprężyny?
Podstawowa zasada działania opiera się na elastycznym zachowaniu sprężyny. Kiedy rurociąg porusza się pionowo, sprężyna ugina się i odpowiednio zmienia się jej siła nośna. Dzięki temu podpora podąża za ruchem rurociągu, kontynuując przenoszenie ładunku.
Gdy podparty rurociąg przesuwa się w dół, sprężyna jest bardziej ściskana, a jej siła podtrzymująca wzrasta. Gdy rurociąg porusza się w górę, zmniejsza się ściskanie sprężyny i zmniejsza się siła podpierająca. Powstałe zmiany obciążenia są kontrolowane w zaprojektowanym zakresie roboczym.
Ta cecha sprawia, że zmienne wsporniki sprężynowe nadają się do systemów, w których spodziewany jest pionowy ruch termiczny, ale akceptowalna jest pewna zmiana obciążenia. W przypadku zastosowań wymagających wyjątkowo niskich zmian siły podporowej w dużym zakresie skoku inżynierowie mogą zamiast tego rozważyć stałe podparcie sprężynowe.
Jakie są kluczowe specyfikacje techniczne?
Dane techniczne należy dopasować do rzeczywistego projektu rurociągu. Tianshun zapewnia wiele konfiguracji przeznaczonych do różnych przemysłowych warunków pracy.
| Specyfikacja | Typowy zakres lub opcja | Cel inżynieryjny |
|---|---|---|
| Konfiguracja wsparcia | Typ A, B, C, D, E, F, G | Zapewnia elastyczność instalacji |
| Rozmiar wiosny | Nie. 0 – Nie. 22 | Pasuje do różnych wymagań dotyczących obciążenia |
| Zakres podróży | 30, 60, 90, 120, 180 mm | Obsługuje różne ruchy pionowe |
| Obciążenie operacyjne | 0,2–400 kN | Obsługuje różne obciążenia rurociągów |
| Kierunek ruchu | W górę/w dół | Odpowiada oczekiwanemu przemieszczeniu termicznemu |
| Zmienność obciążenia | ≤25% normy | Kontroluje zmiany siły podporowej |
| Materiał obudowy | Stal węglowa Q235/Q355 | Zapewnia wytrzymałość konstrukcyjną |
| Obróbka powierzchniowa | Cynkowane ogniowo / malowane | Poprawia trwałość środowiska |
Ponieważ warunki operacyjne różnią się w zależności od projektu, wartości te należy traktować jako punkty odniesienia przy wyborze, a nie substytut obliczeń inżynierskich specyficznych dla projektu.
Jakie są główne komponenty?
Zmienna podpora sprężynowa zwykle łączy kilka elementów mechanicznych w jeden kontrolowany zespół podporowy. Każda część przyczynia się do niezawodnego działania i instalacji.
- Sprężyna śrubowa:Podstawowy element sprężysty generujący siłę podporową.
- Górne i dolne płyty łączące:Połączyć podporę z zespołem rurociągu i elementami konstrukcyjnymi.
- Wskaźnik obciążenia:Dostarcza informacji o położeniu sprężyny, obciążeniu lub przemieszczeniu.
- Urządzenie blokujące:Pomaga zabezpieczyć sprężynę podczas transportu, instalacji i uruchomienia.
- Obudowa ochronna:Pomaga chronić mechanizm sprężynowy przed kurzem, wodą deszczową i zanieczyszczeniami środowiska.
W przypadku wymagających projektów przemysłowych wybór komponentów powinien uwzględniać temperaturę roboczą, narażenie na korozję, warunki obciążenia, wymagania konserwacyjne i środowisko instalacji.
Jakie są główne zalety?
Główną zaletą wspornika ze zmiennymi sprężynami dla rurociągu jest jego zdolność do łączenia podparcia obciążenia z kontrolowanym ruchem pionowym. Dzięki temu jest to praktyczny wybór dla wielu systemów rurociągów aktywnych termicznie.
- Kontrolowane przemieszczenie termiczne:Mechanizm sprężynowy podąża za pionowym ruchem rury, nie blokując jej całkowicie.
- Przewidywalne zmiany obciążenia:Siła nośna zmienia się w zależności od ugięcia sprężyny w zaprojektowanym zakresie.
- Szeroki wybór specyfikacji:Różne rozmiary sprężyn i zakresy skoku umożliwiają inżynierom dopasowanie udźwigu podpory do wymagań projektu.
- Elastyczna instalacja:Wiele konfiguracji podpór może uwzględniać różne układy konstrukcyjne.
- Wygoda konserwacji:Komponenty modułowe mogą uprościć kontrolę, wymianę i serwisowanie.
- Personalizacja:W przypadku projektów niestandardowych można uwzględnić specjalne wymagania dotyczące obciążenia, przemieszczenia, materiału lub wymiarów.
Gdzie stosuje się zmienne wsparcie sprężyny?
W przemysłowych systemach rurociągów, w których podczas normalnej pracy występuje ruch pionowy, powszechnie rozważa się stosowanie zmiennych wsporników sprężynowych. Typowe zastosowania obejmują:
- Rurociągi pary i wody zasilającej w elektrowniach cieplnych
- Systemy rur kondensatu i pomocnicze
- Rurociągi procesowe petrochemiczne
- Rurociągi łączące wymienniki ciepła
- Systemy transportu ropy i gazu
- Tłocznie gazu ziemnego i komory zaworowe
- Sieci centralnego ogrzewania
- Urządzenia do uzdatniania wody i ścieków
- Systemy rurociągów na pokładach statków i na morzu
Na przykład w linii technologicznej charakteryzującej się wysoką temperaturą powtarzające się ogrzewanie i chłodzenie mogą powodować zmianę wysokości rury. Odpowiednio dobrane podpory sprężynowe mogą kompensować ten ruch, zachowując jednocześnie podparcie rurociągu przez cały cykl eksploatacyjny.
Jak wybrać odpowiednie wsparcie sprężyny?
Prawidłowy wybór zaczyna się od dokładnych danych projektu. Zakup wspornika sprężynowego w oparciu wyłącznie o nominalny rozmiar rury może skutkować nieodpowiednią nośnością lub zakresem ruchu.
Inżynierowie i kupujący powinni przygotować następujące informacje przed złożeniem wniosku o wycenę:
- Obciążenie eksploatacyjne rurociągu
- Zainstalowany lub zimny
- Obciążenie robocze lub gorące
- Oczekiwane przemieszczenie pionowe
- Kierunek ruchu
- Temperatura robocza
- Ciężar rurociągu i izolacji
- Miejsce instalacji i dostępna przestrzeń
- Wymagana obróbka materiału i powierzchni
- Obowiązujące standardy projektowe i dokumentacja
Dostarczenie kompletnych informacji pozwala profesjonalnemu dostawcy wsporników sprężyn zmiennych zalecić odpowiednią konfigurację i uniknąć niepotrzebnych przeprojektowań podczas instalacji.
Dlaczego jakość produkcji ma znaczenie?
Wydajność podparcia sprężyny zależy w dużym stopniu od dokładności sprężyny, jakości materiału, spójności wymiarowej, kalibracji obciążenia i jakości montażu. Kontrole produkcji są zatem ważne, gdy podpora staje się częścią krytycznego systemu rurociągów przemysłowych.
Tianshun twierdzi, że jego proces produkcyjny obejmuje kontrolę surowców, produkcję sprężyn CNC, testowanie wydajności sprężyn, kontrolę wymiarową gotowego produktu, kalibrację obciążenia i kontrolę przed dostawą. Posiadany system zarządzania jakością posiada certyfikat ISO 9001:2015, a firma twierdzi, że jej produkty spełniają międzynarodowe standardy, w tym wymagania CE i API.
W przypadku dużych zamówień przemysłowych kupujący powinni również rozważyć, czy producent może zapewnić odpowiednie zapisy z kontroli, dane dotyczące obciążenia, dokumentację materiałową, informacje o wymiarach i wsparcie techniczne. Dokumenty te mogą ułatwić śledzenie instalacji, uruchomienia i przyszłej konserwacji.
Jak wypada w porównaniu z innymi wspornikami do rur?
Zmienne wsporniki sprężynowe nie są przeznaczone do zastąpienia każdego rodzaju wsporników rurowych. Właściwe rozwiązanie zależy od wielkości ruchu rurociągu i dopuszczalnej zmiany siły podporowej.
| Współczynnik porównawczy | Zmienne wsparcie sprężyny | Sztywne wsparcie rury | Stałe wsparcie sprężyny |
|---|---|---|---|
| Ruch pionowy | Umożliwia kontrolowany ruch | Ogólnie ogranicza ruch | Umożliwia większy ruch |
| Odmiana obciążenia | Umiarkowany | Może się gwałtownie zmieniać w zależności od warunków unieruchomienia | Bardzo niski |
| Typowe zastosowanie | Ogólne przemieszczenie termiczne | Minimalne przemieszczenie | Systemy o dużej pojemności lub wrażliwe |
| Złożoność strukturalna | Średni | Niski | Wyższy |
| Poziom kosztów | Średni | Generalnie niższe | Generalnie wyższy |
Kluczowym rozróżnieniem jest związek między ruchem a siłą podtrzymującą. Zmienne podparcie sprężyny pozwala na zmianę siły nośnej w określonym zakresie, podczas gdy stałe podparcie sprężyny ma na celu utrzymanie znacznie bardziej stałej siły nośnej w całym zakresie ruchu.
Często zadawane pytania
Jaka jest główna funkcja wspornika zmiennej sprężyny dla rurociągu?
Jego główną funkcją jest podtrzymywanie obciążeń rurociągu, umożliwiając jednocześnie kontrolowany ruch pionowy spowodowany rozszerzalnością cieplną, kurczeniem, wibracjami lub zmieniającymi się warunkami pracy.
Kiedy należy zastosować zmienny wspornik sprężynowy zamiast sztywnego?
Jeżeli podczas pracy rurociąg musi poruszać się pionowo, należy rozważyć zastosowanie zmiennej podpory sprężynowej. Sztywne podparcie jest ogólnie bardziej odpowiednie, gdy ruch jest minimalny, a utwierdzenie jest dopuszczalne.
Jaka jest różnica między zmiennymi i stałymi podporami sprężynowymi?
Zmienna podpora sprężyny zmienia swoją siłę podparcia w miarę odchylania się sprężyny. Stałe podparcie sprężyny zostało zaprojektowane tak, aby utrzymywać prawie stałą siłę podparcia w całym określonym zakresie ruchu, dzięki czemu jest przydatne w zastosowaniach, w których należy zminimalizować zmiany obciążenia.
Jakie informacje są wymagane przy zamawianiu wspornika sprężyny zmiennej?
Ważne informacje zwykle obejmują obciążenie robocze, obciążenie zimnem, obciążenie gorące, przemieszczenie pionowe, kierunek ruchu, temperaturę roboczą, warunki instalacji, dostępną przestrzeń, wymagania materiałowe i obowiązujące normy techniczne.
Czy Tianshun może zapewnić dostosowane rozwiązania w zakresie wsparcia sprężyn?
Tak. Tianshun dostarcza standardowe produkty, a także rozwiązania dostosowane do indywidualnych potrzeb w zakresie specjalnych nośności, wymagań dotyczących przemieszczania się, wymiarów, ograniczeń instalacyjnych, materiałów i wymagań dotyczących obróbki powierzchni.
Wniosek
Odpowiednio dobranaZmienne wsparcie sprężyny dla rurociągumoże zapewnić praktyczną równowagę pomiędzy obciążeniem rurociągu a kontrolowanym ruchem termicznym. Umożliwiając przemieszczenie w pionie przy zachowaniu przewidywalnej siły nośnej, może pomóc w zarządzaniu naprężeniami w rurociągach i chronić podłączony sprzęt w energetyce, przemyśle petrochemicznym, naftowym i gazowym, uzdatnianiu wody i innych zastosowaniach przemysłowych. Należy zawsze wybierać najbardziej odpowiedni model w zależności od rzeczywistego obciążenia, przemieszczenia, temperatury, instalacji i wymagań konstrukcyjnych. Dzięki ustandaryzowanym konfiguracjom, możliwościom dostosowywania, procedurom kontroli jakości i wsparciu technicznemu, Tianshun może zapewnić rozwiązania w zakresie wsparcia sprężyn dla szerokiej gamy projektów rurociągów przemysłowych. Jeśli planujesz nowy system rurociągów, wymieniasz istniejące podpory lub oceniasz niestandardowe rozwiązanie podpór sprężynowych,skontaktuj się z namiz Twoimi wymaganiami technicznymi w celu omówienia odpowiedniej konfiguracji produktu i wyceny.
