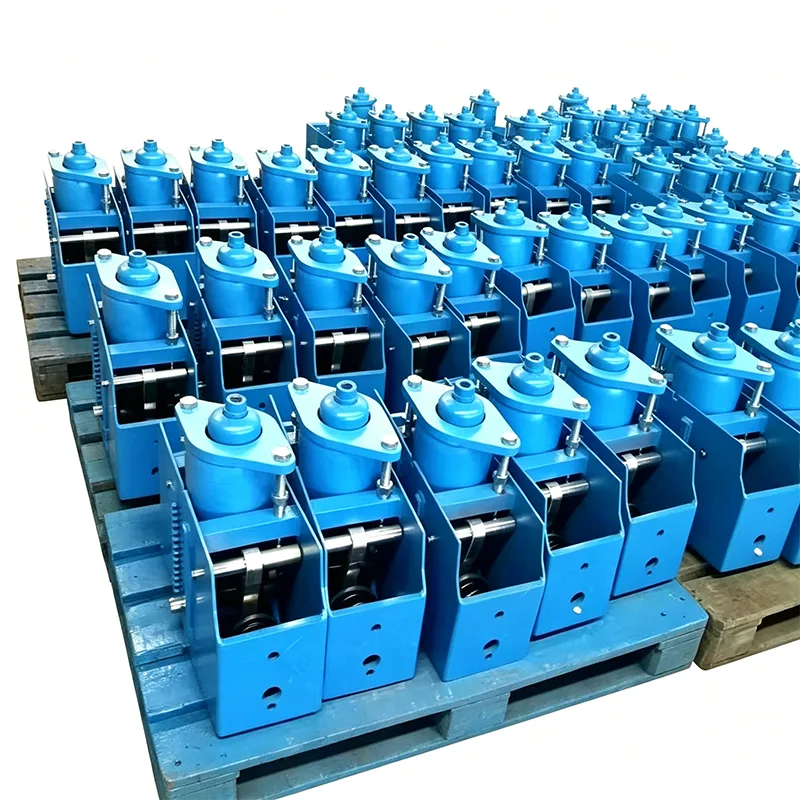

Wieszak sprężynowy o dużym obciążeniu

Wieszak sprężynowy o dużym obciążeniu jest kluczowym elementem służącym do kontrolowania przemieszczenia i obciążenia w przemysłowych systemach rurociągów. W warunkach pracy w wysokiej temperaturze i pod wysokim ciśnieniem rurociągi powodują rozszerzanie się i kurczenie termiczne w wyniku zmian temperatury. Jeśli siła nośna zmieni się wraz z przemieszczeniem, doprowadzi to do koncentracji naprężeń w rurociągu i zagrozi bezpiecznej pracy systemu. Nasz wieszak sprężynowy o dużym obciążeniu został zaprojektowany w oparciu o zasadę równowagi momentu. Może w sposób ciągły wytwarzać stabilną siłę nośną przez cały skok pionowego przemieszczenia rurociągu, skutecznie unikając uszkodzenia rurociągów i podłączonego sprzętu spowodowanego dodatkowym naprężeniem.

Założona w 2012 roku firma Yangzhou Tianshun Pipeline Technology Co., Ltd. skupiła się na dziedzinie podpór i wieszaków do rurociągów, gromadząc 14 lat doświadczenia w produkcji i stosowaniu. Nasze produkty służyły kluczowym projektom w energetyce, petrochemii, energetyce i innych gałęziach przemysłu w ponad 40 krajach na całym świecie i zdobyły długoterminowe zaufanie klientów w zakresie odkupu dzięki stabilnej jakości.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Podstawowa zasada działania

W wieszaku ze stałą sprężyną o dużym obciążeniu zastosowano wspólną konstrukcję dwuramiennego mechanizmu dźwigni i zespołu sprężyny spiralnej, zapewniających stałą siłę wyjściową w oparciu o mechaniczną zasadę równowagi momentu:

▶  Mechanizm równowagi momentów: gdy rurociąg powoduje przemieszczenie termiczne, zespół sprężyn przenosi moment obrotowy poprzez mechanizm dźwigniowy, utrzymując zawsze równowagę momentu obciążenia i momentu sprężyny

▶ Kompensacja prowadnicy krzywki: wbudowana precyzyjna konstrukcja prowadnicy krzywki kompensuje wahania obciążenia spowodowane tarciem mechanicznym i odchyleniami produkcyjnymi

▶ Urządzenie wskazujące skok: wyposażone w wizualizowany wskaźnik przemieszczenia, który może obserwować przemieszczenie rurociągu w czasie rzeczywistym, ułatwiając instalację i regulację na miejscu

Parametry techniczne

Parametr Pozycja	Wskaźniki techniczne	Standard wykonania
Znamionowy zakres obciążenia	0,5 kN ~ 1000 kN (możliwość dostosowania bardzo dużego obciążenia)	GB/T 17116/HG/T 20644
Zakres przemieszczenia roboczego	±50mm ~ ±500mm	Zgodnie z wymaganiami projektu technicznego
Stałość obciążenia	≤±5% (przekraczające wymagania normy krajowej wynoszące ≤6%)	Kontrola fabryczna każdej jednostki
Zakres temperatur pracy	-20 ℃ ~ 450 ℃ (możliwość dostosowania do warunków wysokiej temperatury)	Projekt adaptacyjny materiału
Zakres regulacji obciążenia na miejscu	±10%	Wyposażony w specjalny mechanizm regulacji
Zmęczone życie	≥10 000 cykli	Symulowany test warunków pracy
Materiał wiosenny	Stal sprężynowa o wysokiej wytrzymałości 60Si2MnA	Proces próżniowej obróbki cieplnej

Podstawowe cechy produktu

1. Stabilna wydajność przy stałym obciążeniu

Odchylenie obciążenia wieszaka sprężynowego o dużym obciążeniu jest kontrolowane w zakresie ± 5% w całym zakresie skoku, co przekracza wymagania normy krajowej. Dzięki kombinacji sprężyn wielotarczowych i precyzyjnej konstrukcji mechanicznej zapewnia, że ​​rurociąg zawsze uzyskuje równomierne podparcie podczas przemieszczeń termicznych, zasadniczo eliminując ryzyko koncentracji naprężeń.

2. Silna zdolność adaptacji do warunków dużego obciążenia

W ramie nośnej, optymalnie zaprojektowanej dla systemów rurociągów o dużym obciążeniu, zastosowano stal konstrukcyjną o wysokiej wytrzymałości Q345B, a cylinder sprężyny jest uformowany poprzez integralne obracanie, eliminując ukryte niebezpieczeństwa związane ze spawami obwodowymi. Produkt wytrzymuje maksymalne obciążenie 1000 kN, spełniając wymagania w zakresie obsługi rurociągów o dużym obciążeniu w dużych elektrowniach, zakładach rafineryjnych i innych obiektach.

3. Wygodna instalacja i konserwacja

▶  Wyposażony w urządzenie blokujące obciążenie, które blokuje sprężynę podczas montażu i transportu, zapobiegając przypadkowemu przemieszczeniu

▶ Obciążenie na miejscu można precyzyjnie dostroić w zakresie ±10%, aby dostosować do rzeczywistych odchyleń warunków pracy

▶  Standardowe interfejsy przyłączeniowe, kompatybilne z różnymi formami instalacji rurociągów

▶  Modułowa konstrukcja konstrukcyjna, wygodna wymiana części zużywających się

4. Pełne pokrycie warunków pracy

Produkt można dostosować do zakresu temperatur roboczych od -20 ℃ do 450 ℃. W przypadku specjalnych warunków pracy, takich jak niskotemperaturowy LNG i para wysokotemperaturowa, można dostosować odpowiednie materiały odporne na wysokie lub niskie temperatury, aby zapewnić niezawodność działania w ekstremalnych warunkach.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze stałą sprężyną	Przykład
Model/seria	PH, LH, CA, CS, TH
Nośność (operacyjna)	0,1 kN - 500 kN
Całkowita podróż	50 mm, 100 mm, 200 mm, 400 mm
Rzeczywista podróż	Do 600 mm
Odchylenie obciążenia (tolerancja)	±5% (standard) / ±3% (wysoka prec.)
Pozycja montażowa	Poziomo/pionowo
Wykończenie obudowy	Cynkowane ogniowo / żywica epoksydowa
Temperatura pracy	-20°C do +80°C (otoczenie)
Materiał cewki sprężyny	60Si2Mn / 50CrVA
Zakres regulacji obciążenia	±10% (regulacja pola)

Zapewnienie produkcji i kontroli jakości

Posiadamy kompletny system produkcji i testowania, aby zapewnić niezawodne działanie każdego wieszaka ze stałą sprężyną o dużym obciążeniu:

Każdy produkt jest w pełni testowany w naszej firmie przed wysyłką

Przed wysyłką każdy produkt przechodzi pełny, wewnętrzny program testów. Program ten obejmuje kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT, jeśli ma to zastosowanie, badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR) są dostarczane wraz z przesyłką.

Te wewnętrzne testy nie są testami stron trzecich akredytowanymi przez ILAC

Jeśli wymagane są badania w obecności osób trzecich lub badania laboratoryjne, można je zorganizować osobno jako usługę opcjonalną.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Dostępna jest analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. Spawaj NDT

Można wykonać badania cząstek magnetycznych (MT), badania penetracyjne cieczy (PT), badania ultradźwiękowe (UT) i badania radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Uwzględniono krzywe obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Co nas wyróżnia

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

W zakresie dokładności obciążenia, standardów testowania i systemów dokumentacji naszym punktem odniesienia jest międzynarodowy system mocowania rur LISEGA.

Więcej niż standardowy producent krajowy

Standardowy krajowy producent zazwyczaj dostarcza tylko produkt. Idziemy dalej, zapewniając krzywą przemieszczenia obciążenia dla każdej jednostki sprężyny. Pomagamy także w organizacji zewnętrznych testów SGS i inspekcji z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Serwis i wsparcie

▶  Wsparcie techniczne przed sprzedażą: profesjonalny zespół sprzedaży zaznajomiony z różnymi zastosowaniami dotyczącymi warunków pracy, może zapewnić sugestie dotyczące wyboru i rozwiązania techniczne zgodnie z parametrami rurociągu

▶  Usługi niestandardowe: wsparcie dostosowywania produktu do specjalnych obciążeń, specjalnych przemieszczeń i specjalnych form instalacji

▶  Gwarancja posprzedażna: zapewnij wskazówki dotyczące instalacji i konsultacje techniczne oraz szybko reaguj na problemy z jakością produktu

▶  Cykl dostawy: Konwencjonalne modele znajdują się w magazynie, a produkty niestandardowe są dostarczane zgodnie z ustalonym cyklem
