Zmienne wsparcie sprężyny elektrowni cieplnej

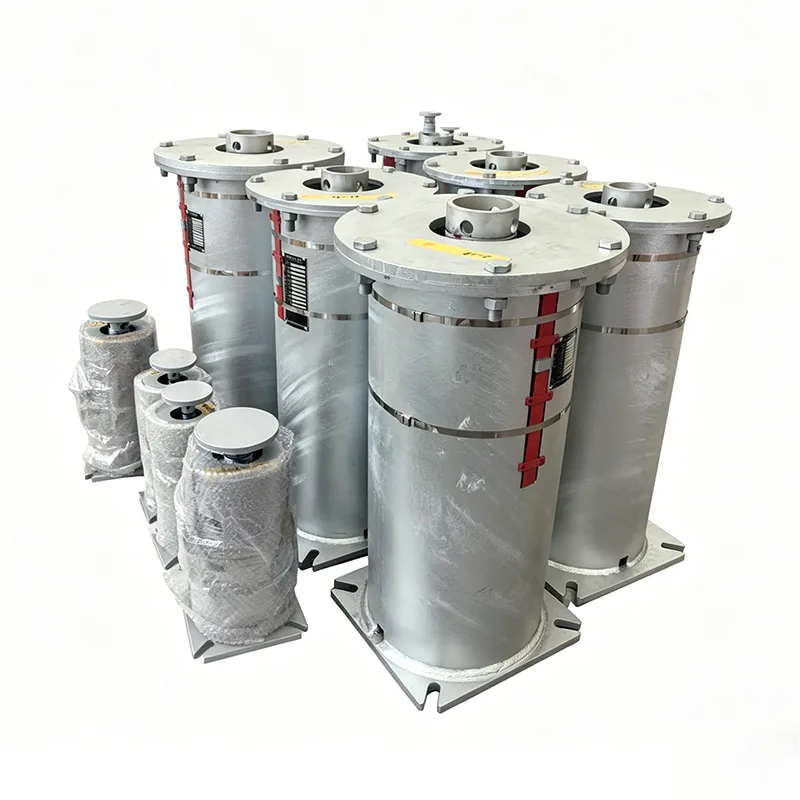

W złożonych systemach rurociągów pary, wody, spalin i powietrza oraz pyłu węglowego elektrowni cieplnych przemieszczenie termiczne rurociągów spowodowane drastycznymi zmianami temperatury jest głównym zagrożeniem zagrażającym bezpieczeństwu systemu. Dzięki 14-letniemu doświadczeniu technicznemu w dziedzinie wsparcia rurociągów firma Yangzhou Tianshun Pipeline Technology Co., Ltd. specjalnie opracowała wspornik sprężyny o zmiennej charakterystyce dla elektrowni cieplnej, dostosowany do warunków pracy energii cieplnej. Zaprojektowany w oparciu o zasadę równowagi momentów, produkt ten zapewnia ciągłą elastyczną siłę nośną w przypadku wystąpienia pionowych przemieszczeń cieplnych w rurociągach, skutecznie pochłania i kompensuje naprężenia spowodowane przemieszczeniem, zapobiega uszkodzeniu rurociągów i podłączonych urządzeń przez dodatkowe naprężenia oraz zapewnia długoterminową bezpieczną pracę elektrowni.

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze zmiennymi sprężynami	Przykład
Typ wieszaka/konfiguracja	Typ A, B, C, D, E, F, G
Rozmiar sprężyny / nr	Nr 0 - Nr 22
Zakres podróży	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Obciążenie operacyjne	0,2 kN - 400 kN
Zainstalowane obciążenie (obciążenie zimne)	kN/kgf
Obciążenie robocze (obciążenie gorące)	kN/kgf
Kierunek ruchu	W górę/w dół
Zmienność (%)	≤ 25% (standardowo)
Obróbka powierzchniowa	Ocynkowane ogniowo/malowane
Materiał obudowy	Stal węglowa (Q235/Q355)

Zastosowanie i wartość inżynieryjna

Systemy rurociągów w elektrowniach cieplnych mają niezwykle wysokie wymagania dotyczące niezawodności części nośnych. Projektując podporę o zmiennej sprężynie dla elektrowni cieplnej, w pełni uwzględniliśmy praktyczne problemy inżynieryjne:

Eliminacja dodatkowych naprężeń: W określonym zakresie przemieszczenia obciążenia moment sprężyny i moment obciążenia zawsze utrzymują równowagę dynamiczną, unikając deformacji rurociągu lub nieszczelności połączeń spowodowanych rozszerzalnością cieplną i skurczem na zimno.

Dokładne ustawienie w stanie zimnym: Producent przeprowadza ustawienie wstępnego ściskania ściśle według obciążenia instalacyjnego dostarczonego przez użytkownika i mocuje płytkę wskaźnikową w teoretycznej pozycji roboczej w stanie zimnym za pomocą bloków pozycjonujących, zapewniając, że sprężyna jest tymczasowo sztywna podczas montażu na miejscu i pozwala uniknąć przypadkowych naprężeń podczas budowy.

Intuicyjne monitorowanie obsługi i konserwacji: Konstrukcja zewnętrznej płytki wskaźnikowej przemieszczenia pozwala personelowi obsługującemu i konserwującemu intuicyjnie sprawdzić, czy przemieszczenie wspornika sprężyny pod obciążeniem roboczym jest zgodne z projektem po oddaniu rurociągu do normalnej pracy, co ułatwia konserwację zapobiegawczą.

Ścisła kontrola jakości i specyfikacje instalacji

Każdy produkt przed wysyłką przechodzi kompleksowe testy wewnętrzne

Okładki do testów wewnętrznych

Kontrola wymiarowa i wizualna, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT (w stosownych przypadkach), badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Uwaga: Testowanie wewnętrzne nie jest testem zewnętrznym akredytowanym przez ILAC

Testy laboratoryjne lub badania laboratoryjne prowadzone przez stronę trzecią są dostępne jako opcjonalna, oddzielnie wyceniana usługa.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. Spawaj NDT

Badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Łącznie z krzywymi obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Co nas wyróżnia

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają tylko sam produkt, dla każdego zespołu sprężyny zapewniamy krzywą przemieszczenia obciążenia. Ułatwiamy również przeprowadzanie testów SGS przez strony trzecie i inspekcje z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Dlaczego warto wybrać wspornik sprężyny zmiennej w elektrowni cieplnej Tianshun?

Bogate doświadczenie w projektach energetyki cieplnej: Produkty są szeroko stosowane w rurociągach parowo-wodnych i systemach zawieszeń urządzeń kotłowych w elektrowniach cieplnych w kraju i za granicą i przetrwały testy cykli rozruchu i wyłączania wielu jednostek.

Indywidualne wsparcie inżynieryjne: zapewniamy kompleksowe usługi techniczne, począwszy od obliczenia naprężenia rurociągu, wyboru typu i dopasowania, po wskazówki dotyczące instalacji na miejscu, zapewniając, że każde wsparcie dokładnie odpowiada warunkom pracy.

Stabilne dostawy w łańcuchu dostaw: Opierając się na zautomatyzowanych liniach produkcyjnych i kompletnym sprzęcie testującym w naszej bazie Jiangsu, zapewniamy terminowe i wysokiej jakości dostawy materiałów do wielkoseryjnych projektów elektroenergetycznych.

Wsparcie w pełnym cyklu życia: Tworzymy wyłączną dokumentację projektu oraz zapewniamy ocenę stanu i wskazówki dotyczące wymiany podczas konserwacji związanej z przestojami, zmniejszając ryzyko związane z eksploatacją i konserwacją elektrowni.
