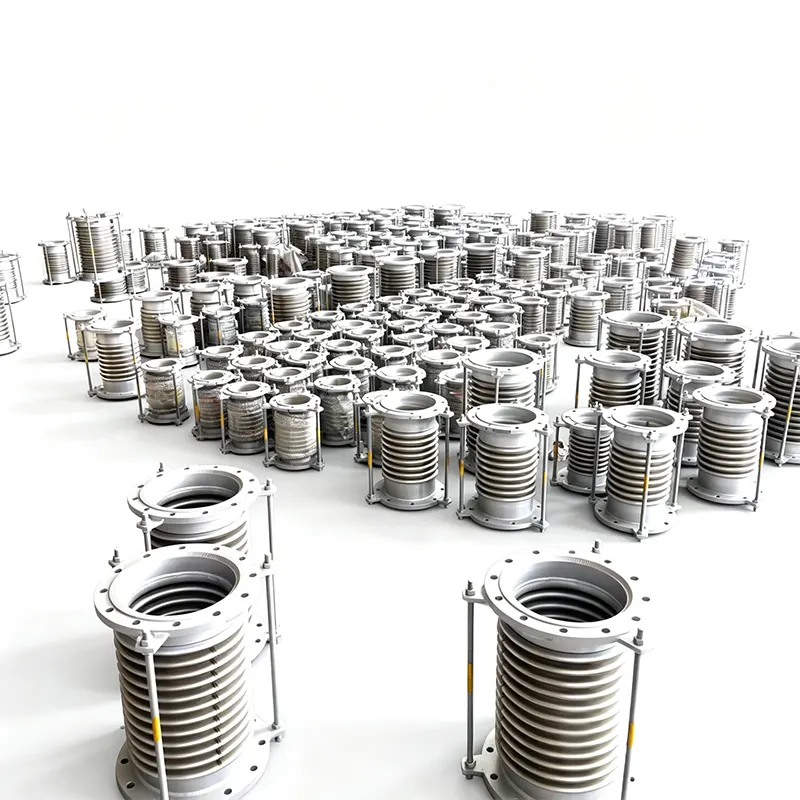

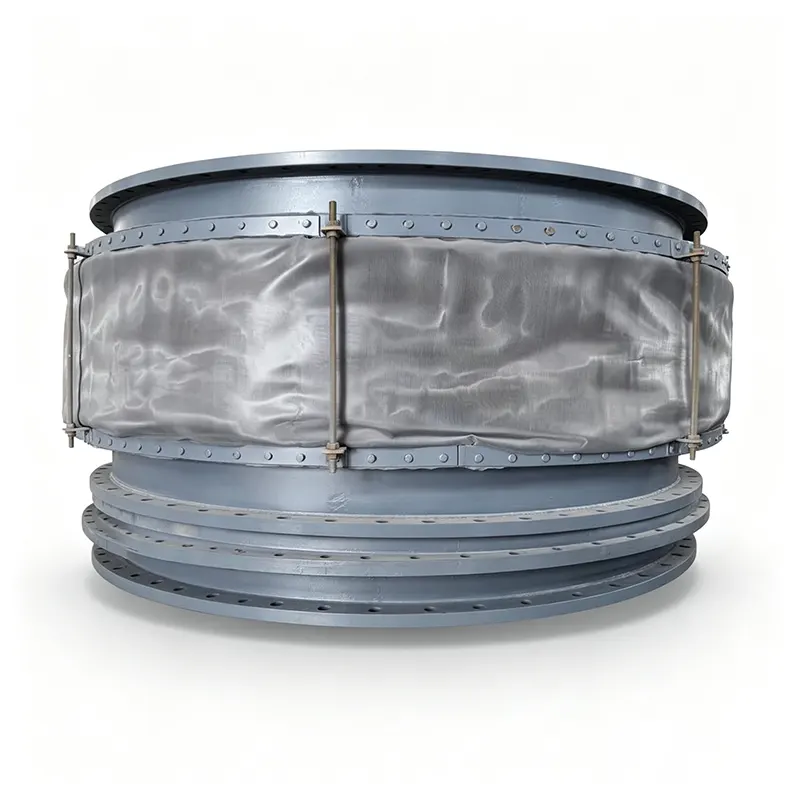

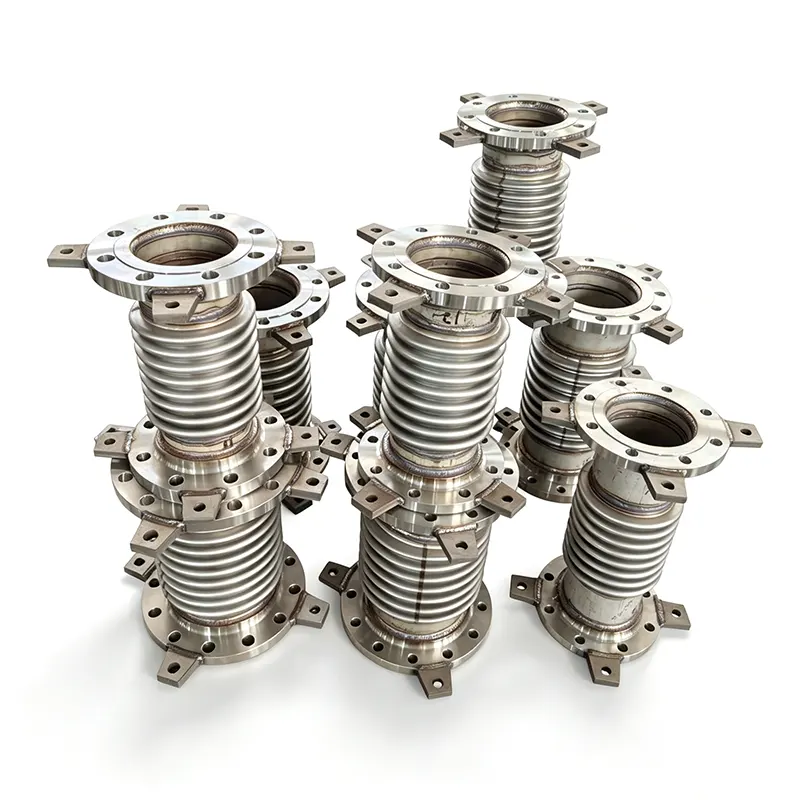

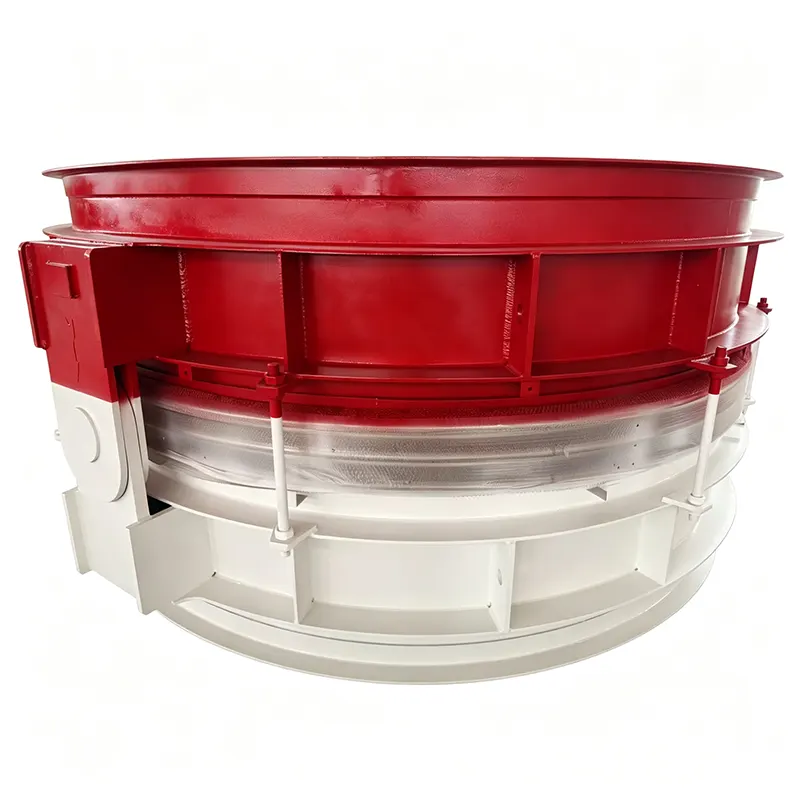

Złącze kompensacyjne z mieszkiem metalowym

Yangzhou Tianshun produkuje kompensatory z mieszkami metalowymi od 2012 roku. Dzięki 14-letniemu doświadczeniu i fabryce o powierzchni 35 000 m², w której pracuje ponad 100 wykwalifikowanych pracowników, dostarczamy standardowe i całkowicie niestandardowe projekty do ponad 45 krajów. Nasze złącza dylatacyjne są zbudowane zgodnie ze standardami EJMA i wspierane przez identyfikowalność materiałów, 100% badania nieniszczące i testy hydrostatyczne każdego urządzenia.

Dlaczego niezawodność uwzględniana jest w projekcie, a nie tylko w broszurze?

Trwałość zmęczeniowa obliczona, a nie przyjęta

Żywotność cyklu określa się zgodnie z wytycznymi EJMA dla rzeczywistej koperty roboczej — obejmującej jednocześnie ruchy osiowe, boczne i kątowe. Standardowe projekty są weryfikowane dla 1000, 3000 lub 5000 pełnych cykli, co gwarantuje, że złącze działa zgodnie z przewidywaniami w cyklach termicznych, a nie tylko na papierze.

Integralność materiałowa potwierdzona dokumentacją

Do każdego wytopu materiału mieszkowego — SS304, SS316L, SS321, Inconel 625 lub Hastelloy — dołączone są pełne certyfikaty huty i zapisy dotyczące identyfikowalności. W przypadku zastosowań korozyjnych, takich jak linie katalizatorów FCCU lub transfer substancji chemicznych, zalecamy i posiadamy w magazynie stopy o wysokiej zawartości niklu, które są odporne na pękanie korozyjne naprężeniowe chlorkowe.

Konstrukcja wielowarstwowa z wbudowaną lampką ostrzegawczą

Tam, gdzie wymaga tego ciśnienie lub bezpieczeństwo, używamy mieszków wielowarstwowych zamiast jednowarstwowych. Warstwowa struktura zwiększa wytrzymałość, utrzymuje elastyczność i zapewnia nadmiarowość bezpieczeństwa: w przypadku perforacji warstwy wewnętrznej warstwa zewnętrzna tymczasowo utrzymuje ciśnienie, podczas gdy przez otwór kontrolny wykrywany jest wyciek — przewidywalna konserwacja zamiast nieplanowanych przestojów.

Spoiny, które przechodzą 100% NDT

Podłużne i obwodowe szwy mieszka, a także spoiny mocujące poddawane są 100% badaniom radiograficznym (RT) lub penetracyjnym (PT). Nasi wewnętrzni spawacze posiadają odpowiednie procedury, a przed wysyłką każde urządzenie jest testowane hydrostatycznie przy 1,5-krotnym ciśnieniu projektowym. Brak pobierania próbek – każde złącze opuszcza fabrykę z własnym raportem z testów.

Stabilność przed skręcaniem i rezonansem

Prawidłowo obliczone średnie kwadratowe naprężenia ciśnieniowe i sprawdzone właściwości zapobiegające skręcaniu zapobiegają wyboczeniu kolumny i wyboczeniu w płaszczyźnie. Wewnętrzne wykładziny przepływowe redukują turbulencje, erozję i wibracje wywołane przepływem; osłony zewnętrzne lub drążki kierownicze zostały zaprojektowane w celu ochrony elementu mieszkowego i ruchu prowadnicy — nie tylko dodawane jako standardowe akcesoria, ale także dobrane odpowiednio do konkretnej usługi.

Zakres techniczny

Typy dopasowane do obciążeń rur, a nie tylko do kodów katalogowych

Kompensatory mieszkowe osiowe – do rozszerzalności cieplnej w odcinku prostym, gdzie kotwy i prowadnice przenoszą nacisk ciśnienia.

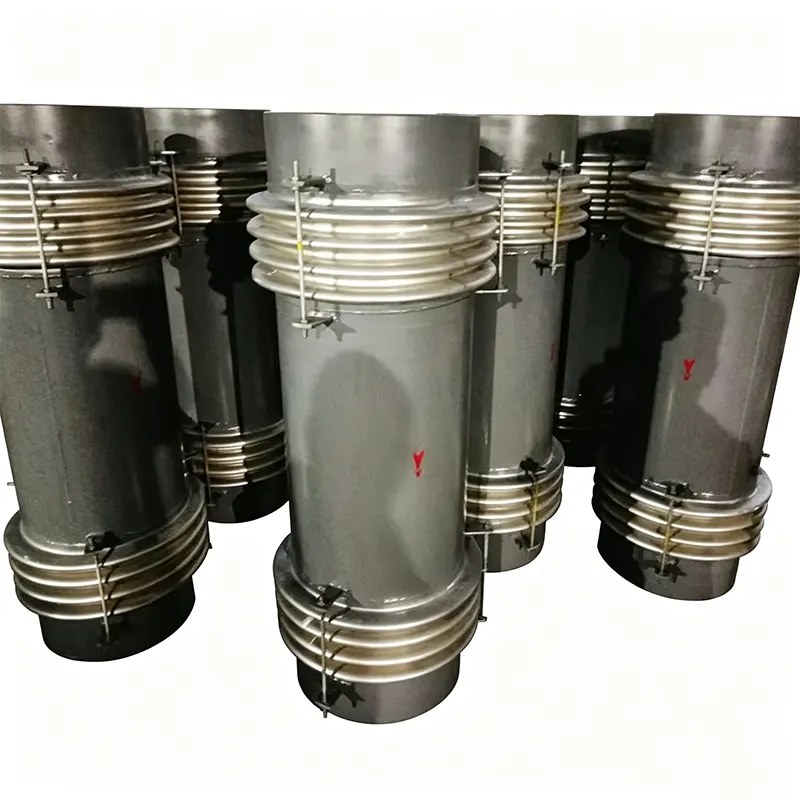

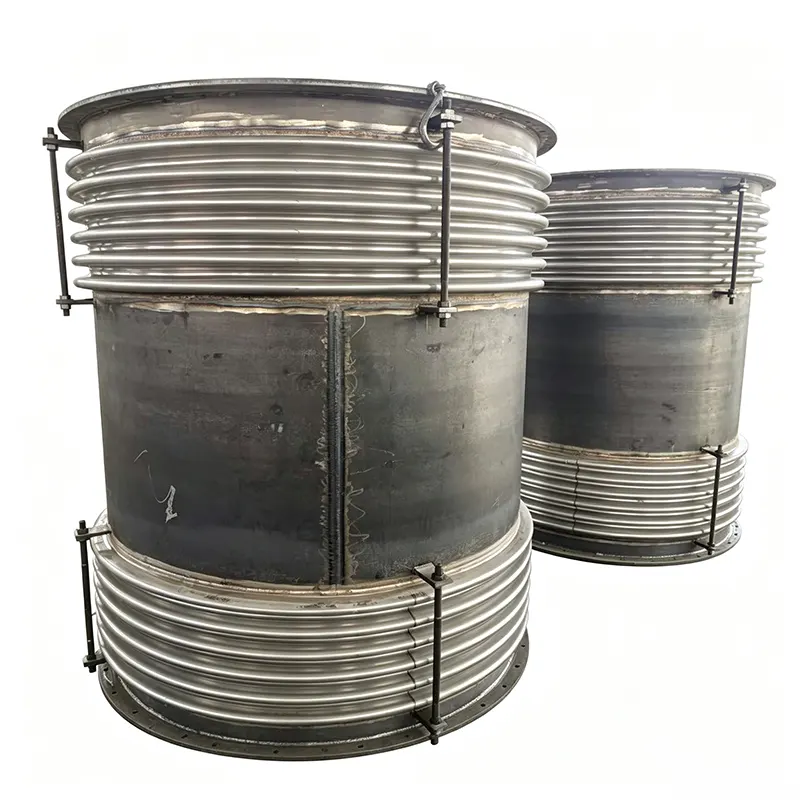

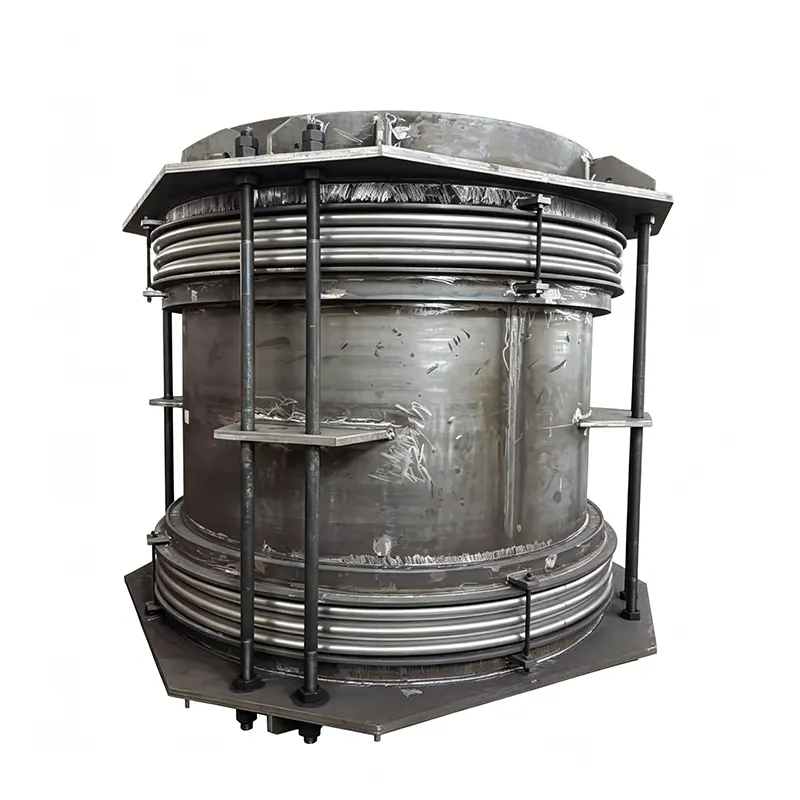

Kompensatory uniwersalne (wiązane) – amortyzują duże ruchy boczne i kątowe, a ściągi przejmują siłę nacisku; szeroko stosowany w pompowniach w Azji Południowo-Wschodniej do ochrony obudów pomp.

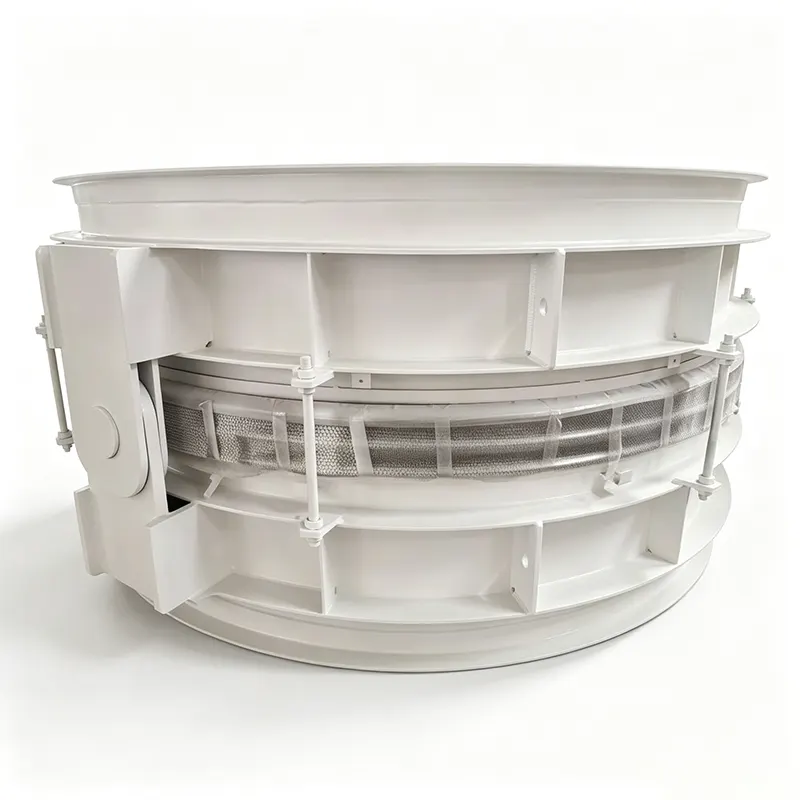

Połączenia mieszkowe na zawiasach – ograniczają ruch do jednej płaszczyzny kątowej, idealnie nadają się do pochłaniania rozszerzalności w odnodze rury w kształcie litery Z, jednocześnie ograniczając napór ciśnienia.

Kompensatory przegubowe – umożliwiają ruch kątowy w wielu płaszczyznach, często łączone w zestawy w celu pochłaniania złożonych ruchów systemu rurociągów.

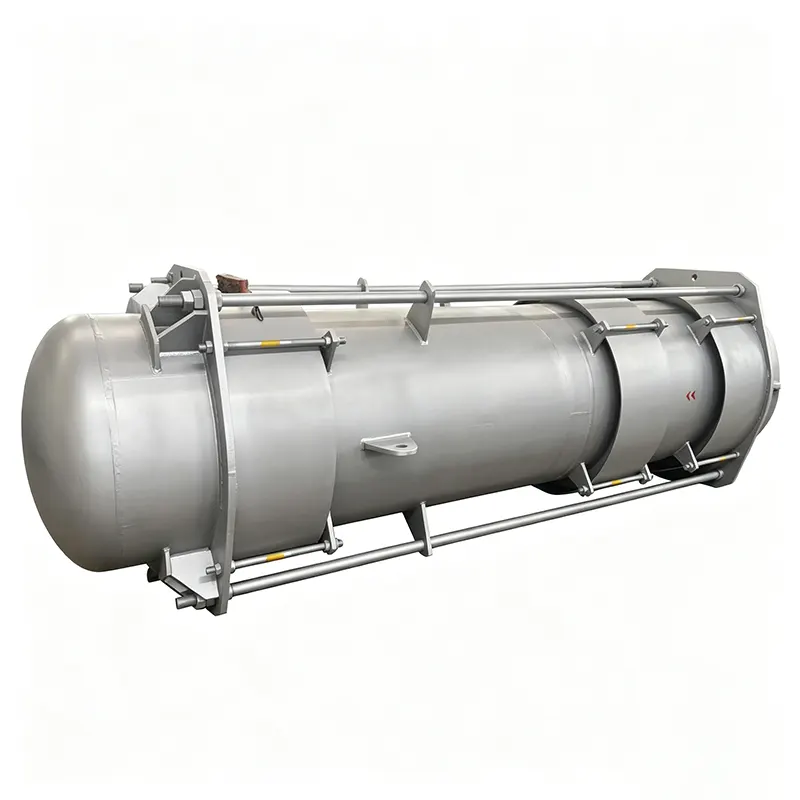

Kompensatory zrównoważone ciśnieniowo – eliminują siłę nacisku ciśnieniowego na podłączony sprzęt, taki jak turbiny i wymienniki ciepła, co jest krytyczne, gdy nacisk mieszków nie może zostać przeniesiony na kotwy.

Miechy pod ciśnieniem zewnętrznym – stosowane tam, gdzie wymagane jest duże ściskanie osiowe lub gdy mieszki muszą być chronione przed uszkodzeniami zewnętrznymi i turbulentnym przepływem.

Każdy typ jest skonfigurowany z odpowiednią tuleją wewnętrzną, osłoną zewnętrzną i zaleceniami dotyczącymi zastosowania – nie jest dostarczany jako goły mieszek, chyba że wyraźnie zażądano.

Gdzie działają i w jaki sposób wybory materialne podążają za procesem

Wytwarzanie energii – spaliny z turbin, kanały pyłu węglowego z kotłów, linie obiegowe sieci ciepłowniczych. Duże średnice, wysokie temperatury, ruchy kombinowane. Inconel 625 lub SS321 są typowe pod względem odporności na temperaturę i zmęczenie.

Rafinerie i zakłady petrochemiczne – FCCU, ciągi wymienników ciepła, rurociągi przesyłowe ropy naftowej. Stopy odporne na korozję, takie jak Inconel 625 lub Hastelloy, wybiera się na podstawie zawartości siarki, chlorków i temperatury roboczej.

Sieci ciepłownicze i HVAC – sieci parowe, obiegi wody lodowej. Nacisk na sprawdzoną trwałość cyklu osiowego; Powszechnie stosowana jest stal węglowa i mieszki SS304 z zewnętrznymi powłokami ochronnymi.

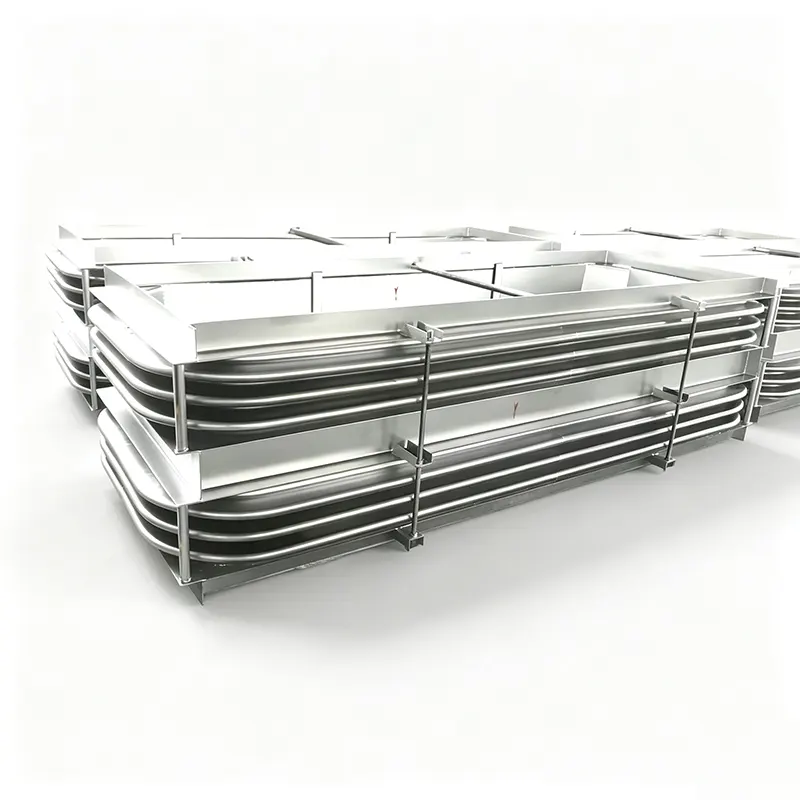

Huty i procesy metalurgiczne – piece gorącego dmuchu, instalacje koksownicze, kanały odpylania. Gdy temperatury robocze przekraczają 800°C, doradzamy, czy można zastosować mieszki metalowe z wykładziną wewnętrzną, czy też bardziej odpowiednia jest alternatywna kompensacja, taka jak prostokątne zespoły z wyłożeniem ogniotrwałym. Uczciwe wskazówki techniczne, a nie wymuszona sprzedaż.

Stacje uzdatniania i pompowania wody – izolacja drgań tłoczenia pomp, transport wody na duże odległości. Wiązane złącza dylatacyjne ograniczają napór ciśnienia i zapobiegają jego przenoszeniu na kołnierze pomp i betonowe bloki oporowe.

Certyfikaty i powtarzające się dowody

Nasz system jakości posiada certyfikat ISO 9001:2015. Produkty spełniają wymagania dotyczące oznakowania CE, jeśli ma to zastosowanie, a projekty można zweryfikować zgodnie ze standardami ASME lub API, jeśli tak określono. Najlepszym dowodem jest jednak powtarzalność transakcji: ponad 70% naszych zamówień pochodzi od długoterminowych partnerów, którzy dokonują ponownego zamówienia, ponieważ wydajność produktu jest zgodna z arkuszami danych.

Jak wygląda praca z Tianshunem

Masz do czynienia z dedykowanym opiekunem klienta, który rozumie produkt od strony technicznej, a nie tylko komercyjnej.

Na zapytania otrzymamy merytoryczną odpowiedź w ciągu 24 godzin, obejmującą wstępną poradę w zakresie wyboru w przypadku udostępnienia podstawowych danych eksploatacyjnych.

Zespół inżynierów zapewnia zalecenia dotyczące materiałów, obliczenia ruchu i wskazówki dotyczące instalacji.

Projekty niestandardowe – od niestandardowych średnic po egzotyczne kombinacje materiałów – są obsługiwane rutynowo, a nie jako wyjątki.

Harmonogram produkcji jest przejrzysty; wysyłka na czas jest normą.

Wsparcie posprzedażowe obejmuje nadzór nad montażem i konsultacje dotyczące konserwacji przez cały okres użytkowania złącza.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Obiekt o powierzchni 35 000 m², Jiangsu, Chiny – wysyłka do ponad 45 krajów.

Nie sprzedajemy tylko kompensatorów. Dbamy o to, aby działały poprawnie w Twoim systemie.
