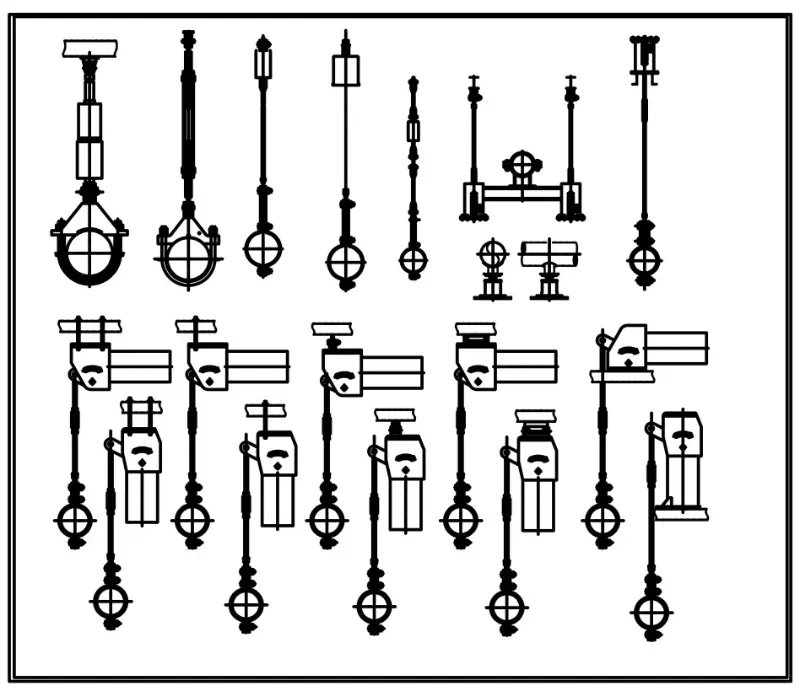

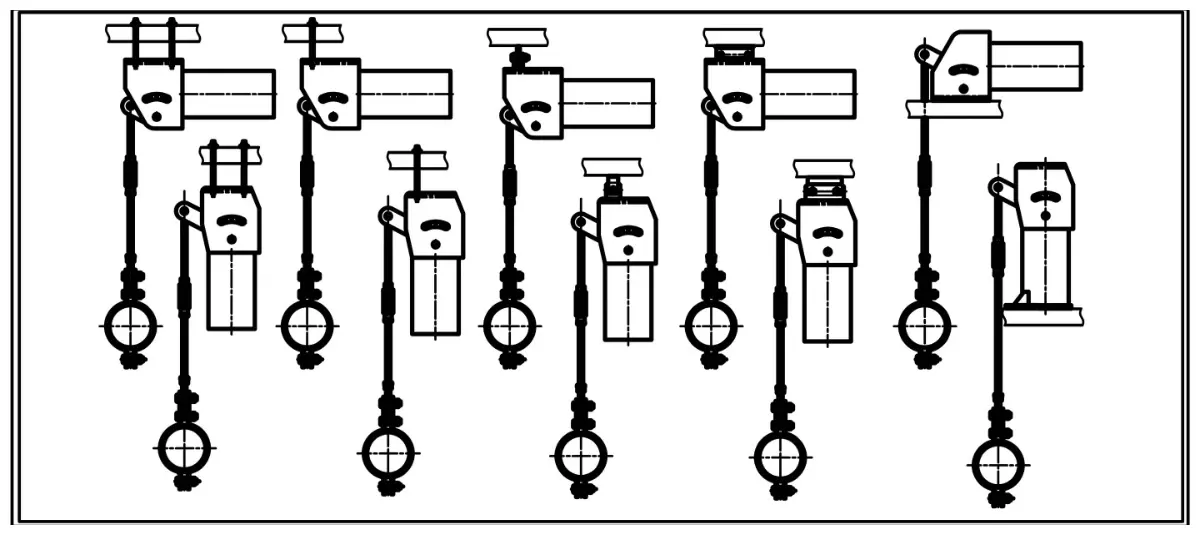

Wieszak ze stałą sprężyną o dużej pojemności

Yangzhou Tianshun projektuje i produkuje wsporniki sprężynowe o stałym obciążeniu od 2012 roku. Nasze wieszaki o dużej nośności, wytrzymujące obciążenia projektowe do 500 kN i konfigurowalne powyżej tej wartości, są produkowane w obiekcie o powierzchni 35 000 m², w którym pracuje ponad 100 wykwalifikowanych pracowników. Każde urządzenie jest wstępnie ustawione, testowane i dostarczane z pełną dokumentacją do projektów w ponad 45 krajach.

Przegląd techniczny

Dokonujemy konwersji pomiędzy normami krajowymi pod warunkiem, że parametry są zgodne technicznie. Jeżeli obciążenia obliczeniowe i przemieszczenia mieszczą się w granicach wybranej normy, nie stosuje się współczynników korygujących.

Dlaczego stałe obciążenie ma znaczenie w przypadku podpór rurowych pod dużym obciążeniem

Kiedy wieszak ze stałą sprężyną o dużym obciążeniu doświadcza dużego przemieszczenia pionowego w wyniku rozszerzalności cieplnej, wspornik sprężyny o zmiennej długości zmienia swoją siłę oporu w miarę ściskania lub rozciągania sprężyny. Ta zmiana obciążenia może przenosić niepożądane naprężenia na ściankę rury, podłączony sprzęt i sąsiednie podpory. Stały wieszak sprężynowy eliminuje ten problem, zapewniając praktycznie niezmienioną siłę nośną od zimnej pozycji roboczej do gorącej pozycji roboczej i wszędzie pomiędzy.

W mechanizmie zastosowano sprężynę naciskową działającą poprzez zespół korby i korbowodu. Geometria jest ułożona w taki sposób, że moment obrotowy sprężyny wokół głównego sworznia jest równy momentowi obciążenia w każdym punkcie skoku. Rezultatem jest siła podporowa, która pozostaje w wąskim paśmie odchyleń, niezależnie od tego, jak daleko rura przesuwa się w pionie.

Cechy konstrukcyjne, które umożliwiają niezawodność przy dużym obciążeniu

Solidna nośność przy niewielkim odchyleniu

Modele standardowe obejmują obciążenia eksploatacyjne od 0,1 kN do 500 kN. W przypadku obciążeń przekraczających 500 kN projektujemy niestandardowe podpory zgodnie z rysunkami i specyfikacjami klienta. Odchylenie obciążenia jest standardowo utrzymywane w granicach ±5% wartości znamionowej, a opcja wysokiej precyzji osiąga ±3%. Ta wąska tolerancja jest sprawdzana na naszym stanowisku kalibracyjnym przed wysyłką.

Stabilna konstrukcja do ciężkich podróży w pionie

Obudowa pełni funkcję osłony ochronnej, utrzymując gruz budowlany i zanieczyszczenia z placu budowy z dala od sprężyny i połączeń. Dostępne są standardowe skoki 50 mm, 100 mm, 200 mm i 400 mm, a rzeczywisty skok do 600 mm może być dostarczony, jeśli wymaga tego układ rurociągów. Zintegrowane górne i dolne ograniczniki ruchu zapobiegają nadmiernemu przesunięciu w dowolnym kierunku, a widoczna skala przesuwu pozwala zespołom instalacyjnym w dowolnym momencie potwierdzić pozycję.

Materiały sprężyn wybrane pod kątem długiej trwałości zmęczeniowej

Cewki sprężynowe są nawijane ze stali 60Si2Mn lub 50CrVA, obu wybranych ze względu na ich wysoką wytrzymałość zmęczeniową i stałą wydajność przez lata cykli termicznych. Połączenie dobrego materiału i kontrolowanych procesów zwijania zapewnia stabilne obciążenie wyjściowe i długie okresy międzyobsługowe oczekiwane w elektrowniach i zakładach przetwórczych.

Regulacja w terenie bez zgadywania

Śruba regulująca obciążenie umożliwia precyzyjne ustawienie siły podparcia na miejscu. Obracanie śruby w oznaczonym kierunku zwiększa lub zmniejsza obciążenie w krokach co 2%, przy całkowitym zakresie regulacji od ±10% do ±20% w zależności od modelu. Tarcza znajdująca się obok śruby umożliwia bezpośredni odczyt regulacji, dzięki czemu instalator może wybrać żądane ustawienie bez konieczności demontażu urządzenia lub korzystania z zewnętrznych czujników wagowych.

Wstępnie ustawione kołki ułatwiające instalację i hydrotestowanie

Każdy wieszak sprężynowy stały opuszcza fabrykę z czerwonymi wstępnie ustawionymi kołkami ustawionymi w pozycji zimnego montażu określonej przez klienta. Sworznie blokują mechanizm, dzięki czemu można poddać instalację rurową testowi hydrostatycznemu lub czyszczeniu chemicznemu bez dalszego odchylania zespołu sprężyny. Nasze standardowe kołki są zaprojektowane tak, aby podczas testowania wytrzymać do dwukrotności znamionowego obciążenia roboczego. Jeżeli przewidywane są większe obciążenia próbne, wzmacniamy zespół sworznia po poinformowaniu o tym na etapie zamówienia. Kołki należy usunąć przed uruchomieniem systemu.

Kontrola jakości i identyfikowalność

Nasz system jakości posiada certyfikat ISO 9001:2015. Każdy wieszak ze stałą sprężyną jest montowany i ustawiany zgodnie z określonym przez klienta obciążeniem i przesuwem na skalibrowanym stanowisku testowym. Rejestrujemy obciążenie w wielu pozycjach skoku, aby potwierdzić, że odchylenie mieści się w określonej tolerancji. Te zapisy testów są zachowywane i mogą być dostarczone wraz z przesyłką.

Certyfikaty materiałowe zwojów sprężyn, stali konstrukcyjnej i elementów złącznych można powiązać z fabryką. W przypadku projektów wymagających zgodności z ASME B31.1, B31.3, EN 13480 lub innymi przepisami międzynarodowymi zapewniamy niezbędne pakiety dokumentacji, w tym kwalifikacje technologii spawania i raporty NDT, jeśli ma to zastosowanie.

Tam, gdzie stosowane są wieszaki ze stałymi sprężynami o dużej nośności

Podpory te instaluje się wszędzie tam, gdzie system rurowy wykazuje duże przemieszczenia pionowe i nie toleruje zmieniających się sił podporowych. Typowe instalacje obejmują główne rurociągi pary w elektrowniach cieplnych i jądrowych, rurociągi gorącego ponownego podgrzewania, piony wody zasilającej kotły oraz rurociągi procesowe wysokotemperaturowe w rafineriach i zakładach chemicznych. W każdym przypadku wieszak utrzymuje niemal stałe obciążenie od zimnego do gorącego, zapobiegając niepożądanemu przenoszeniu naprężeń na połączenia turbiny, dysze zbiorników i inny wrażliwy sprzęt.

Często zadawane pytania

Czym różni się wieszak ze sprężyną stałą od wspornika ze zmienną sprężyną?

Zmienna podpora sprężyny zmienia swoje obciążenie w miarę uginania się sprężyny, co oznacza, że ​​na rurę działa inna siła w stanie zimnym i gorącym. Stały wieszak sprężynowy został zaprojektowany w taki sposób, że siła podparcia pozostaje prawie taka sama przez cały skok. Zapobiega to przenoszeniu naprężeń na system rur przez zmiany obciążenia, co jest szczególnie ważne na liniach krytycznych o dużym ruchu pionowym.

Czy Tianshun może produkować wieszaki o wytrzymałości powyżej 500 kN?

Tak. Podpory o dużej nośności traktujemy jako zamówienia niestandardowe. Możesz przesłać nam rysunki projektowe lub określić obciążenie, przesuw, przyłącza końcowe i obowiązujący kod. Nasz zespół inżynierów odpowiednio zaprojektuje wieszak i dostarczy rysunki zatwierdzające przed produkcją.

Do czego służą czerwone piny i kiedy należy je usunąć?

Wstępnie ustawione kołki blokują wieszak w zimnej pozycji montażowej. Utrzymują sztywność mechanizmu, dzięki czemu można napełniać system rur, poddawać go testom hydrochemicznym lub czyścić chemicznie bez poruszania się sprężyny. Kołki należy wyjąć dopiero po zakończeniu wszystkich testów i przed oddaniem systemu do normalnej pracy. Pozostawienie ich na miejscu podczas pracy uniemożliwiłoby działanie wieszaka.

Według jakich międzynarodowych standardów możesz pracować?

Rutynowo dostarczamy wieszaki sprężynowe stałe zgodne z GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Jeśli Twój projekt wymaga innej normy, prześlij nam specyfikację, a my potwierdzimy zgodność.

Czy wykończenie obudowy można dostosować do środowisk korozyjnych lub morskich?

Nasze standardowe wykończenia to cynkowanie ogniowe i malowanie epoksydowe. W przypadku atmosfer silnie korozyjnych możemy zastosować specjalistyczne systemy powłok lub wykonać obudowę ze stali nierdzewnej. W zapytaniu prosimy o określenie warunków środowiskowych, abyśmy mogli zaproponować odpowiedni system ochronny.

Jakie są warunki płatności i typowy czas dostawy?

Akceptujemy płatność przelewem. Czas dostawy zależy od wielkości zamówienia i złożoności ustawień niestandardowych, ale standardowe wieszaki ze stałymi sprężynami można zazwyczaj wyprodukować i wstępnie ustawić w ciągu czterech do sześciu tygodni od potwierdzenia zamówienia. Przyspieszoną dostawę można omówić i uzgodnić podczas negocjacji umowy.

Pracuję z Tianshunem

Kiedy pytasz o wieszak ze sprężyną stałą o dużym obciążeniu, przydzielany jest dedykowany menedżer klienta, który rozumie projektowanie podpór rurowych, a nie tylko warunki komercyjne. Nasz zespół inżynierów sprawdza wymagania dotyczące ładunku, podróży i norm dotyczących rurociągów i przedstawia propozycję techniczną w ciągu 24 godzin. Konfiguracje niestandardowe — niestandardowe skoki, rozszerzone zakresy temperatur, specjalne materiały lub dokumentacja specyficzna dla projektu — są obsługiwane w ramach naszego normalnego zakresu dostaw.

Po dostawie zapewniamy wskazówki dotyczące instalacji, instrukcje usuwania wstępnie ustawionych pinów i porady dotyczące konserwacji. Ponad 70% naszej działalności pochodzi z powtarzających się zamówień od klientów, którym zależy na naszym wsparciu w zakresie przewidywalnej wydajności cykl po cyklu.
