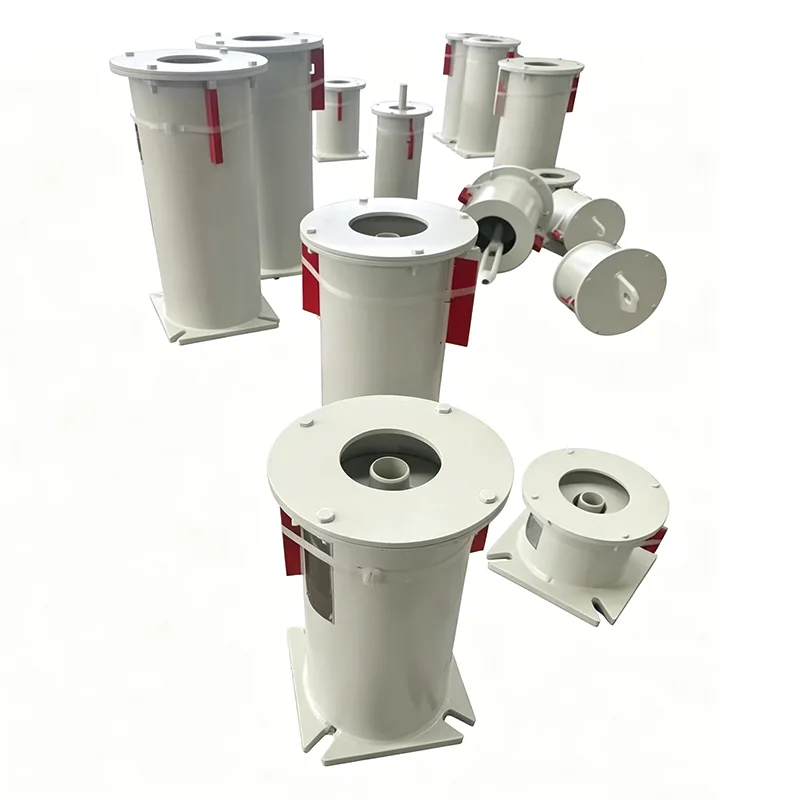

Wieszak ze zmienną sprężyną rafineryjną

Wyjątkowe wyzwania w zakresie wsparcia rurociągów rafineryjnych

W porównaniu ze zwykłymi rurociągami przemysłowymi systemy rurociągów rafineryjnych poddawane są wielu surowym testom ze względu na ich złożone i zróżnicowane warunki pracy:

▶  Szeroki zakres temperatur: od przesyłu ropy naftowej w normalnej temperaturze po wysokotemperaturowe rurociągi parowe i gazociągi krakingowe powyżej 450 ℃, ze znacznymi różnicami wyporności cieplnej

▶ Złożone środowisko korozyjne: wielokrotna superpozycja korozyjna, w tym kwaśna ropa naftowa, media kwaśne, przybrzeżna mgła solna i utlenianie w wysokiej temperaturze

▶  Typowe warunki wibracji: Na wylotach pomp, rurociągach sprężarek i za zaworami sterującymi występują ciągłe wibracje wywołane przepływem

▶  Media wysokiego ryzyka: Wyciek mediów łatwopalnych, wybuchowych i toksycznych doprowadzi do poważnych konsekwencji

▶  Wymagania dotyczące ciągłej pracy: ogromne straty spowodowane nieplanowanymi przestojami wymagają wyjątkowo wysokiej niezawodności wsparcia

Mając na uwadze te wyjątkowe warunki pracy rafinerii, opracowaliśmy wieszak ze zmiennymi sprężynami rafineryjnymi z wieloma ukierunkowanymi optymalizacjami w oparciu o ogólny typ.

Ten rysunek przedstawia krzywą wydajności w zakresie przemieszczenia obciążenia dla wspornika/wieszaka ze zmiennymi sprężynami, w tym kluczowe parametry obciążenia i przemieszczenia w celu sprawdzenia dokładności nośności produktu i niezawodności działania.

Każde urządzenie przed wysyłką podlega kalibracji obciążenia i testom wydajności. Odchylenie obciążenia nastawczego jest kontrolowane w zakresie ±5%, zgodnie z międzynarodową normą ANSI/MSS-SP-58-2018 oraz NB/T47039-2013.

Produkty spełniają wymagania techniczne stawiane rurociągom energetycznym, petrochemicznym i innym przemysłowym. Zgodnie z MSS-SP-58-2018 maksymalna dopuszczalna zmienność obciążenia dla zespołów sprężyn zmiennych nie powinna przekraczać 25% roboczego obciążenia gorącego w pełnym skoku roboczym.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze zmiennymi sprężynami	Przykład
Typ wieszaka/konfiguracja	Typ A, B, C, D, E, F, G
Rozmiar sprężyny / nr	Nr 0 - Nr 22
Zakres podróży	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Obciążenie operacyjne	0,2 kN - 400 kN
Zainstalowane obciążenie (obciążenie zimne)	kN/kgf
Obciążenie robocze (obciążenie gorące)	kN/kgf
Kierunek ruchu	W górę/w dół
Zmienność (%)	≤ 25% (standardowo)
Obróbka powierzchniowa	Ocynkowane ogniowo/malowane
Materiał obudowy	Stal węglowa (Q235/Q355)

Pozycjonowanie produktu i scenariusze zastosowań

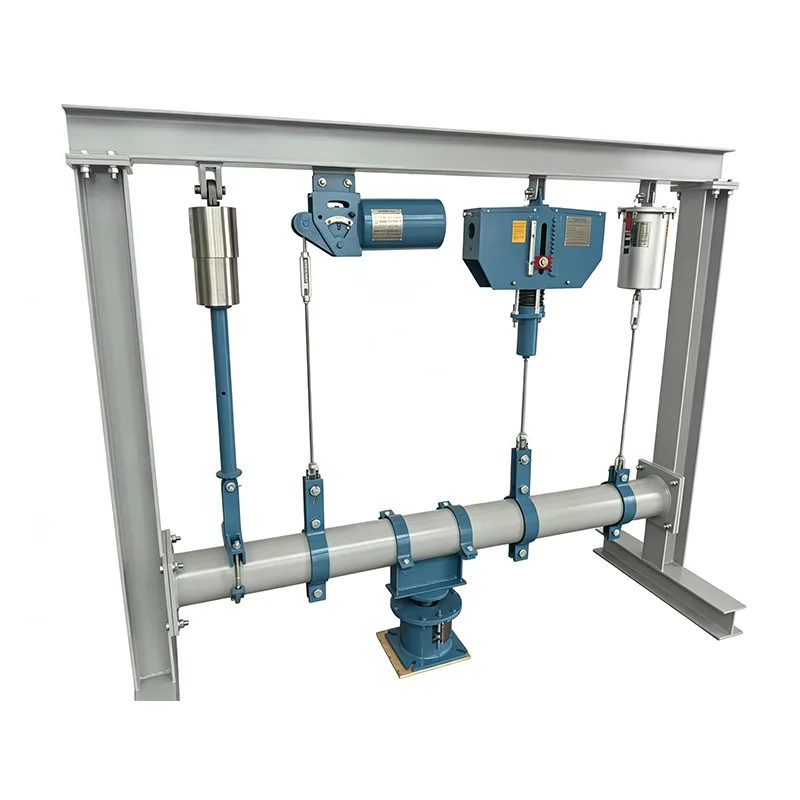

Wieszak ze zmiennymi sprężynami rafineryjnymi to urządzenie podtrzymujące sprężyny zmienne, zaprojektowane specjalnie dla rafinerii. Zapewnia elastyczne podparcie poprzez wstępnie ściśnięte cylindryczne sprężyny śrubowe, a siła nośna reguluje się liniowo wraz ze zmianą ściśnięcia sprężyny podczas termicznego przemieszczania rurociągu.

Kryteria wyboru (priorytet przy spełnieniu następujących warunków):

▶ Pionowe przemieszczenie termiczne rurociągu ≤ 50 mm

▶  Dopuszczalny współczynnik zmiany obciążenia systemu ≤ 25%

▶  Nieczułe połączenie sprzętu (niepodłączone bezpośrednio do turbin parowych, sprężarek itp.)

▶  Dążyć do optymalizacji kosztów projektu i równoważyć wyniki i inwestycje

W nowych projektach rafineryjnych około 80% rurociągów normalnych i średniotemperaturowych można zastosować wieszaki ze sprężynami zmiennymi. W porównaniu z rozwiązaniami o stałej sile może znacznie obniżyć koszty zakupu, jednocześnie w pełni spełniając wymagania dotyczące warunków pracy.

Przewodnik wyboru dla każdej jednostki rafinerii

Jednostka rafineryjna	Typowe rurociągi	Zalecane rozwiązanie pomocy technicznej
Destylacja atmosferyczna i próżniowa	Rurociągi ropy naftowej, linie boczne wież atmosferycznych, rurociągi ropy naftowej	Wieszak ze zmienną sprężyną rafineryjną (stosowany do 90% rurociągów)
Płynny kraking katalityczny	Rurociągi naftowe i gazowe, rurociągi frakcjonujące, system stabilizacji	Zmienna sprężyna dla rurociągów średniotemperaturowych, stała siła dla rurociągów spalin regenerowanych
Jednostka hydroprzeróbki	Wycieki z reaktora, rurociągi wysokociśnieniowych wymienników ciepła	Stała siła dla części wysokotemperaturowych i wysokociśnieniowych, zmienna sprężyna dla innych
Opóźnione koksowanie	Rurociągi ropy i gazu z wieży koksowniczej, wyloty pieców grzewczych	Stała siła dla części poddawanych dużym cyklom termicznym, zmienna sprężyna dla innych
Odzyskiwanie siarki	Rurociągi gazu kwaśnego, rurociągi ciekłej siarki	Wieszaki ze sprężynami zmiennymi antykorozyjnymi
Narzędzia	Para, woda obiegowa, sprężone powietrze	Wszystkie przyjmują wieszaki ze zmiennymi sprężynami
Rurociągi do farm zbiornikowych	Wloty i wyloty zbiorników ropy naftowej i produktów olejowych	Kombinacja zmiennej sprężyny + wspornika przesuwnego

5 projektów zoptymalizowanych pod kątem warunków pracy w rafinerii

Podwójny system obróbki antykorozyjnej

Powłoka piaskowana do stopnia Sa2,5, z podkładem epoksydowo-cynkowym + nawierzchniową powłoką poliuretanową

Fosforowanie powierzchni sprężyny + powłoka Dacromet odporna na korozję siarkowodoru

Obudowa ze stali nierdzewnej 316, którą można dostosować do rafinerii przybrzeżnych, aby była odporna na korozję w mgle solnej

Ulepszona struktura antywibracyjna

Gumowe podkładki tłumiące instalowane na górnym i dolnym końcu sprężyn w celu pochłaniania energii drgań rurociągu

Drążek zawieszenia ma konstrukcję zapobiegającą poluzowaniu się podwójnej nakrętki, aby uniknąć poluzowania się wibracji

Tuleja prowadząca zainstalowana wewnątrz skorupy, aby zapobiec bocznemu przesunięciu sprężyny

Dostosowanie warunków pracy w wysokiej temperaturze

Podpory rur termoizolacyjnych do rurociągów o temperaturze powyżej 150 ℃ w celu zablokowania przewodzenia ciepła

Materiały sprężynowe odporne na wysokie temperatury wybrane do rurociągów powyżej 250 ℃, aby uniknąć relaksacji naprężeń

Oznaczono górną granicę temperatury roboczej sprężyny, aby zapobiec nadmiernej temperaturze

Wygodny projekt instalacji i konserwacji

Wstępnie ustawione przed dostawą zgodnie z obciążeniem zimnym, bezpośredni montaż na miejscu

Wyposażony w płytkę wskaźnikową przemieszczenia umożliwiającą wygodną kontrolę przemieszczenia rurociągu podczas patrolu

Modułowy zespół sprężyn, który można wymieniać oddzielnie podczas konserwacji, bez demontażu rurociągu

Projekt redundancji bezpieczeństwa

Współczynnik bezpieczeństwa obciążenia ≥1,5 razy, zarezerwowany margines przeciążenia

Górne i dolne limity skoku ustawione tak, aby zapobiec nadmiernemu ściśnięciu sprężyny lub utracie obciążenia

Współczynnik bezpieczeństwa złamania drążka zawieszenia ≥4 razy, aby wyeliminować ryzyko upadku

Analiza kosztów i korzyści: zmienna sprężyna a siła stała

Weźmy na przykład zakup 100 wieszaków sprężynowych dla typowej rafinerii:

Element porównawczy	Zmienny wieszak sprężynowy	Wspornik i wieszak na sprężyny o stałej sile	Różnica kosztów
Jednostkowy koszt zakupu	~ 800-2500 RMB	~ 3000-8000 RMB	Zmienna sprężyna pozwala zaoszczędzić 60% -70%
Całkowity koszt zakupu 100 jednostek	~ 150 000 RMB	~ 500 000 RMB	Zaoszczędź ~ 350 000 RMB
Montaż roboczogodzin	0,5 roboczogodziny/jednostkę	1,5 roboczogodziny/jednostkę	Koszty instalacji zaoszczędzone o 67%
Obowiązująca proporcja rurociągu	~ 80% rurociągów rafinerii	~ 20% rurociągów krytycznych	-
Koszt utrzymania	Niska, prosta konstrukcja	Stosunkowo wysoki, złożony mechanizm	Zmniejszone koszty eksploatacji i konserwacji
Żywotność	15-20 lat	15-20 lat	Równowartość

Wniosek: Zakładając, że spełnia wymagania dotyczące warunków pracy, wieszak ze zmiennymi sprężynami w rafinerii może zaoszczędzić ponad 60% kosztów zakupu systemu wsparcia dla projektów rafineryjnych, co jest najbardziej opłacalnym wyborem.

Doświadczenie w realizacji projektów

Od momentu założenia w 2012 roku firma Yangzhou Tianshun Pipeline Technology dostarcza produkty wspierające rurociągi dla wielu projektów rafineryjnych na całym świecie:

▶  Projekty krajowe: obsługa nowych projektów budowy i renowacji wielu lokalnych rafinerii w Shandong, Jiangsu, Liaoning i innych regionach

▶  Projekty zagraniczne: Produkty eksportowane do projektów rafineryjnych w Brazylii, Indonezji, Republice Południowej Afryki i innych krajach

▶ Typowy przypadek: dla nowego projektu rafinerii o wydajności 5 milionów ton rocznie dostarczyliśmy ponad 1200 zestawów wieszaków ze sprężynami zmiennymi, wszystkie zostały zainstalowane w jednym czasie i działały bezawaryjnie

▶  Rekord jakości: brak skarg dotyczących problemów z jakością partii przez 8 kolejnych lat, wskaźnik ponownych zakupów przez klientów przekracza 70%

Każdy produkt przed wysyłką przechodzi kompleksowe testy wewnętrzne

Okładki do testów wewnętrznych

Kontrola wymiarowa i wizualna, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT (w stosownych przypadkach), badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Uwaga: Testowanie wewnętrzne nie jest testem zewnętrznym akredytowanym przez ILAC

Testy laboratoryjne lub badania laboratoryjne prowadzone przez stronę trzecią są dostępne jako opcjonalna, oddzielnie wyceniana usługa.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Analiza składu chemicznego, próba rozciągania, próba udarności Charpy'ego w niskiej temperaturze i próba twardości.

2. Spawaj NDT

Badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Łącznie z krzywymi obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Co nas wyróżnia

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają tylko sam produkt, dla każdego zespołu sprężyny zapewniamy krzywą przemieszczenia obciążenia. Ułatwiamy również przeprowadzanie testów SGS przez strony trzecie i inspekcje z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Ekskluzywne usługi dla projektów rafineryjnych

▶  Wsparcie wyboru: umożliwia bezpośredni odczyt plików wyjściowych oprogramowania do analizy naprężeń rurociągu, aby szybko zakończyć wybór partii

▶  Potwierdzenie rysunku: Dostarcz rysunki instalacyjne produktu w celu współpracy z projektem układu rurociągu

▶ Podzielona dostawa: dostarczaj partiami zgodnie z postępem budowy jednostki, aby zmniejszyć ciśnienie w magazynie na miejscu

▶  Serwis na miejscu: personel techniczny dostępny na miejscu w celu uzyskania wskazówek dotyczących instalacji w przypadku dużych projektów

▶  Reakcja posprzedażna: zapewnij rozwiązania problemów z jakością produktu w ciągu 24 godzin

▶  Dostawa części zamiennych: popularne modele w magazynie, awaryjne części zamienne dostarczane w ciągu 48 godzin
