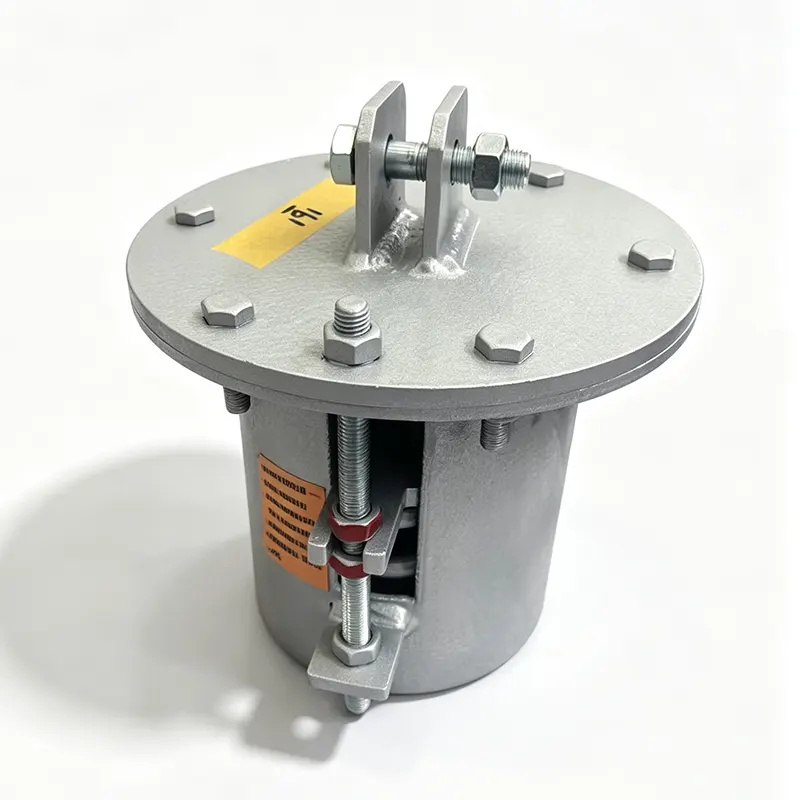

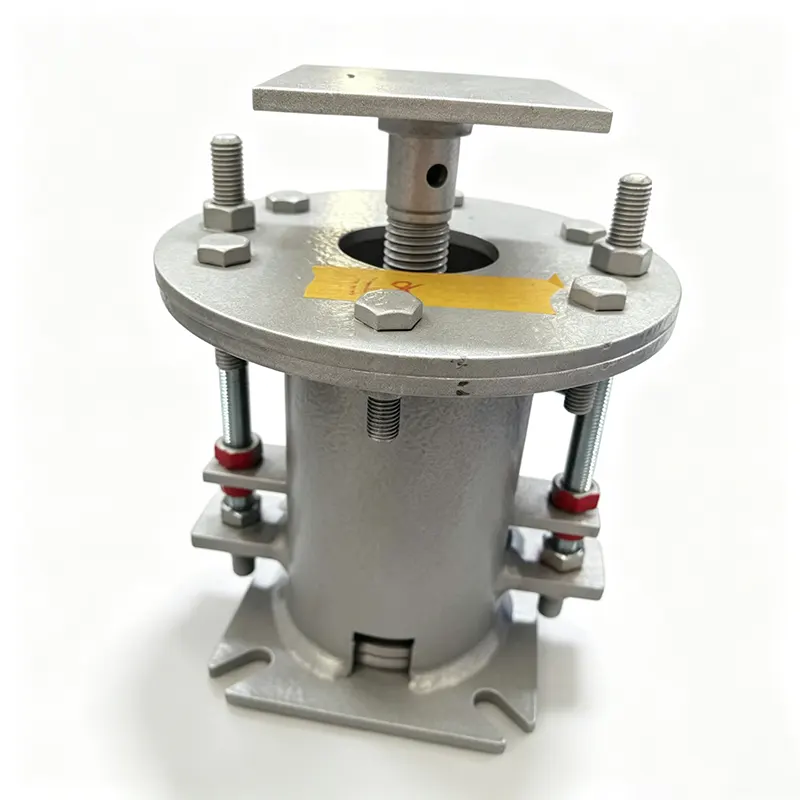

Wieszak ze zmienną sprężyną o wysokiej temperaturze

Yangzhou Tianshun produkuje wieszaki ze sprężynami zmiennymi dla sektora energetycznego, petrochemicznego i przemysłowego w fabryce o powierzchni 35 000 m² w Jiangsu w Chinach. Nasze warianty wysokotemperaturowe są zbudowane tak, aby wytrzymywały temperatury powierzchni rur znacznie wyższe od temperatur otoczenia, przy jednoczesnym zachowaniu przewidywalnej wydajności obciążenia. Czternaście lat doświadczenia w obsłudze rur i system jakości certyfikowany zgodnie z ISO 9001:2015 potwierdzają każdą jednostkę wysyłaną do ponad 45 krajów.

Tam, gdzie pasuje wieszak ze zmiennymi sprężynami

Nie każdy przebieg rury wymaga stałego obciążenia. Gdy przemieszczenie termiczne jest ograniczone, wieszak ze zmiennymi sprężynami stanowi niezawodne i ekonomiczne rozwiązanie. Gdy rura rozszerza się lub kurczy w pionie, siła podporowa zmienia się w znanym i kontrolowanym zakresie. Sprężyna jest tak dobrana, aby wahania obciążenia mieściły się w granicach określonych w analizie naprężeń rury, zapobiegając nadmiernym naprężeniom podłączonego sprzętu, jednocześnie utrzymując rurę odpowiednio podpartą od zimnej do gorącej.

W przypadku pracy w wysokich temperaturach konstrukcja wykracza poza standardowe cewki sprężynowe. Podwyższona temperatura rur może emitować ciepło lub przewodzić je do zespołu wieszaka, zmiękczając zwykłą stal sprężynową i przesuwając skalibrowane obciążenie. Wysokotemperaturowe wieszaki ze zmiennymi sprężynami rozwiązują ten problem poprzez dobór materiału i zabezpieczenie powierzchni, które pozwalają zachować określoną sztywność sprężyny i zakres obciążenia w całym zakresie roboczym.

Co sprawia, że ​​konstrukcja wysokotemperaturowa jest niezawodna

Materiały sprężynowe przystosowane do podwyższonych temperatur

Standardowe sprężyny tracą siłę i uginają się wraz ze wzrostem temperatury. Dobieramy materiały cewek dostosowane do rzeczywistej ekspozycji. W umiarkowanie podwyższonych warunkach do 150°C, 50CrVA lub 60Si2Mn zachowują stabilne właściwości mechaniczne. Gdy temperatury osiągają 300°C lub więcej, zalecane są stopy na bazie niklu, takie jak Inconel X-750. Do każdego wytopu materiału dołączone są pełne certyfikaty walcowni i zapisy identyfikowalności, potwierdzające, że skład i obróbka cieplna odpowiadają wymaganej klasie.

Zmienność obciążenia utrzymana w granicach projektu

Wieszak ze zmiennymi sprężynami wytwarza inną siłę w zimnej pozycji roboczej, w gorącej pozycji roboczej i w każdym punkcie pośrednim. Nasi projektanci pracują na podstawie dopuszczalnej zmiany obciążenia podanej w raporcie klienta na temat naprężenia rury i wybierają sprężynę ograniczającą odchylenie, zwykle do 15% lub 25% obciążenia roboczego, chociaż w razie potrzeby można spełnić bardziej rygorystyczne limity. Każde urządzenie jest ustawiane i testowane na skalibrowanym stanowisku w celu sprawdzenia, czy obciążenie w pozycjach zimnych i gorących mieści się w określonym zakresie.

Ochrona przed korozją i wysoką temperaturą sprzętu

Obudowa i elementy konstrukcyjne standardowo wykończone są cynkowaniem ogniowym lub wysokotemperaturową farbą epoksydową. W przypadku szczególnie agresywnego lub cyklicznego narażenia na ciepło oferujemy dodatkowe powłoki termoizolacyjne lub wykonujemy obudowę ze stali nierdzewnej. Środki te zapobiegają osadzaniu się kamienia, rdzy i degradacji powierzchni, które mogłyby zakłócać ruch sprężyny przez lata użytkowania.

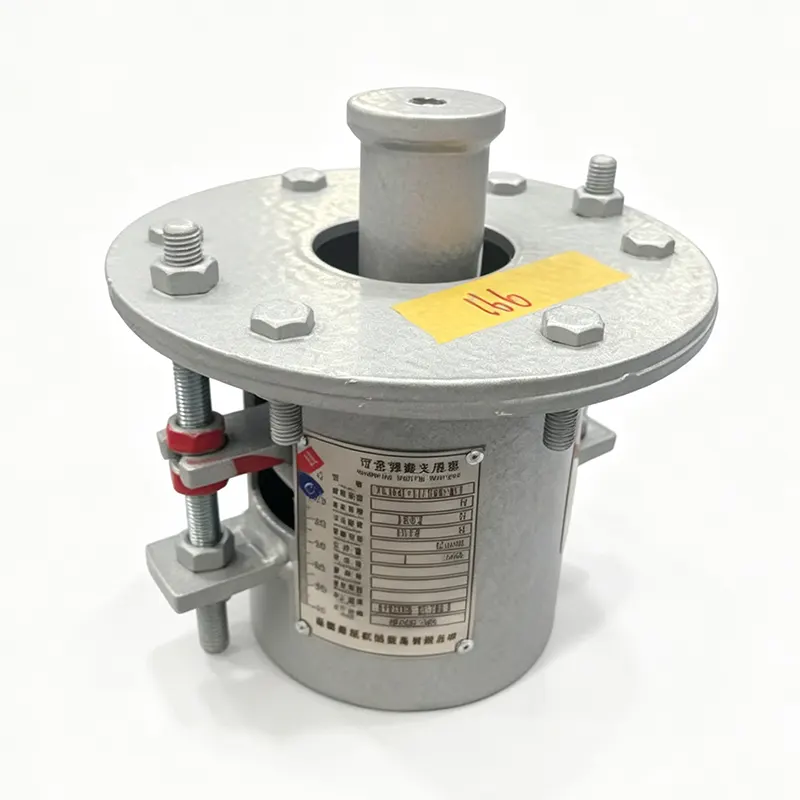

Regulacja na miejscu bez demontażu wieszaka

Śruba do regulacji obciążenia i czujnik zegarowy, oznaczone w krokach co 2%, umożliwiają zespołowi budowlanemu precyzyjne dostrojenie zainstalowanego obciążenia w zakresie od ±10% do ±20%, w zależności od modelu. Ta możliwość regulacji w terenie jest przydatna, gdy stan instalacji różni się nieznacznie od rysunku projektowego lub gdy przebieg rur zmienia się w trakcie budowy.

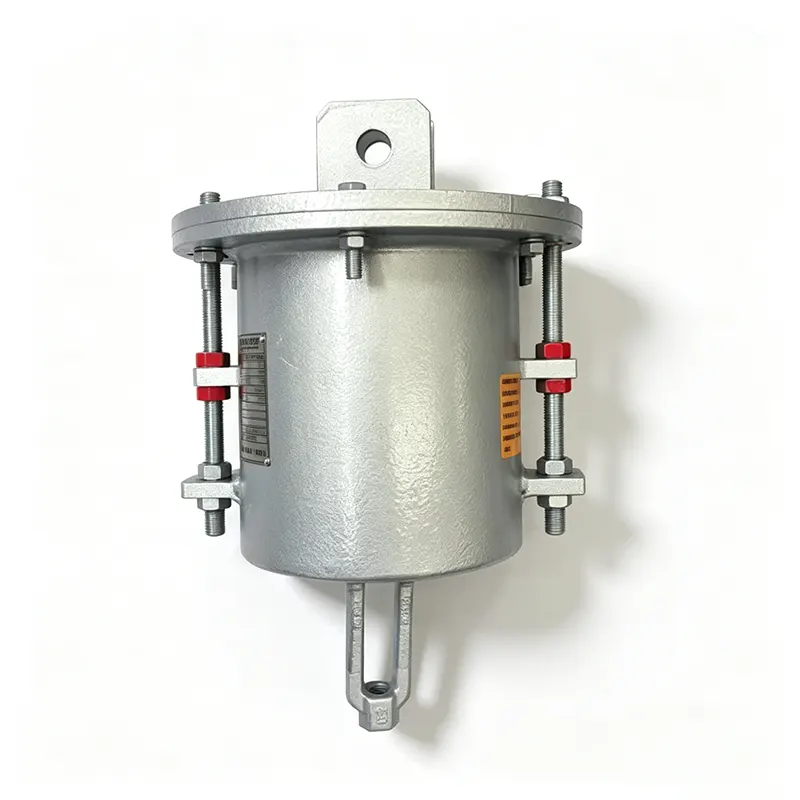

Ograniczniki ruchu i widoczna skala

Każdy wieszak posiada górne i dolne ograniczniki ruchu, zabezpieczające przed nadmiernym skokiem. Wyraźnie widoczna skala ruchu umożliwia personelowi instalującemu i konserwującemu szybkie sprawdzenie aktualnej pozycji. Zadana pozycja zimna jest blokowana za pomocą zdejmowanych ograniczników ruchu, co pozwala na przeprowadzenie testów hydrostatycznych i czyszczenia chemicznego bez odchylania sprężyny.

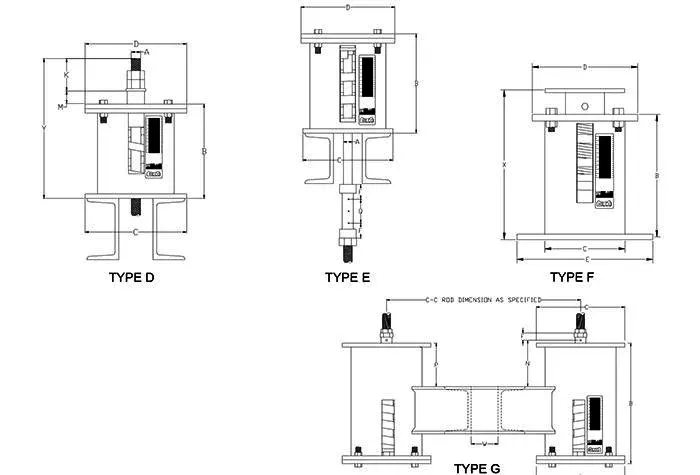

Przegląd techniczny

Niestandardowe przesuwy, obciążenia i materiały wysokotemperaturowe są obsługiwane w ramach naszych regularnych dostaw. Na podstawie zapytania dokonujemy konwersji pomiędzy międzynarodowymi standardami i potwierdzamy zgodność techniczną przed produkcją.

Kontrola jakości i dokumentacja

Nasz system jakości posiadający certyfikat ISO 9001 reguluje każdy etap, od kontroli przychodzącego drutu sprężynowego po końcowe testowanie obciążenia. Każdy wieszak ze zmienną sprężyną wysokotemperaturową jest wstępnie ustawiony na określonym przez klienta obciążeniu zimnym i przesuwie na naszym stanowisku testowym. Rejestrujemy obciążenia w pozycjach zimnych, pośrednich i gorących i potwierdzamy, że odchylenie mieści się w granicach tolerancji. Zapisy te są zachowywane w celu zapewnienia pełnej identyfikowalności opakowania i mogą być dostarczone wraz z przesyłką.

Certyfikaty materiałowe dla zwojów sprężyn, stali konstrukcyjnej i powłok ochronnych są identyfikowalne według ciepła lub partii. Gdy projekty wymagają zgodności z ASME, EN lub innymi międzynarodowymi przepisami dotyczącymi rurociągów, zapewniamy pakiety dokumentacji potrzebne do zatwierdzenia.

Tam, gdzie stosowane są wieszaki ze sprężynami zmiennymi o wysokiej temperaturze

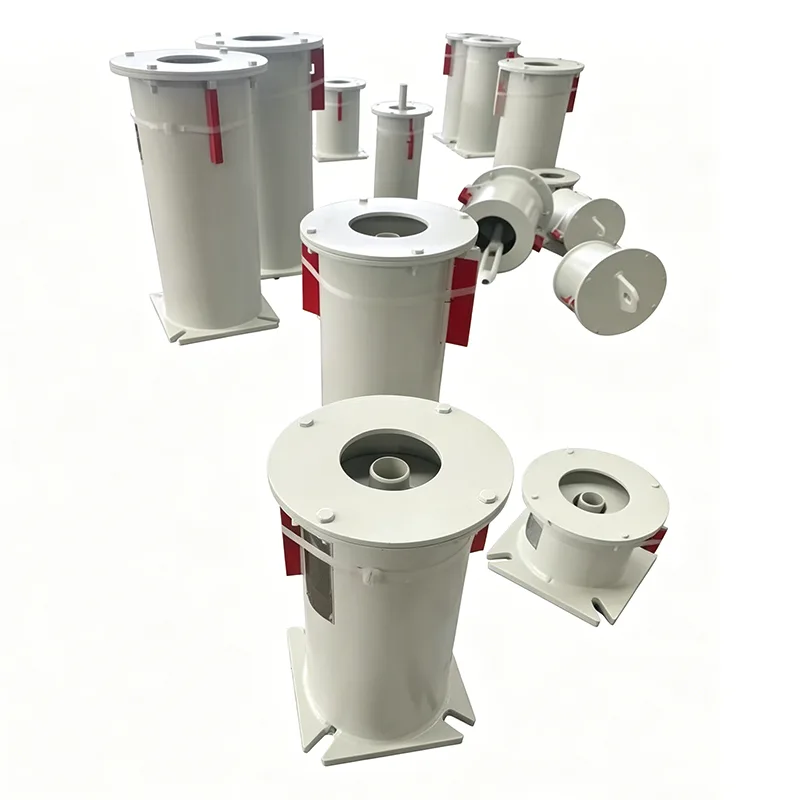

Wieszaki te obsługują systemy rurowe o średnich i wysokich temperaturach, w których występują przemieszczenia pionowe, ale nie są one ekstremalne. Typowe instalacje obejmują pomocnicze linie pary, rurociągi wody zasilającej kocioł, przewody wlotowe i wylotowe ekonomizera, obiegi gorącego oleju w rafineriach i zakładach chemicznych, dystrybucję pary średniociśnieniowej w obiektach przemysłowych oraz kanały powietrzne o wysokiej temperaturze. W każdym przypadku wieszak wytrzymuje ruch pionowy, utrzymując naprężenia rury w granicach projektowych, bez kosztów i obwiedni stałego podparcia obciążenia.

Często zadawane pytania

Jak wybrać pomiędzy wieszakiem ze sprężynami zmiennymi a wieszakiem ze sprężynami stałymi?

Decyzja sprowadza się do dopuszczalnej zmiany obciążenia. Jeśli raport naprężenia rury pozwala na zmianę obciążenia między położeniem zimnym i gorącym, wieszak ze sprężynami zmiennymi zapewnia niezawodne wsparcie przy niższych kosztach. Jeżeli rura nie może zaakceptować żadnych znaczących zmian, wymagany jest stały wieszak sprężynowy. Nasz zespół inżynierów może sprawdzić dane dotyczące ładunku i podróży i zalecić odpowiedni typ.

Jaka jest maksymalna temperatura robocza wieszaka ze zmiennymi sprężynami o wysokiej temperaturze?

Dzięki standardowym stopom stali sprężynowej, takim jak 50CrVA, wieszak może niezawodnie pracować w środowiskach, w których sama cewka sprężyny osiąga temperaturę około 150–200°C. W przypadku temperatur wiosennych do 350°C przechodzimy na stopy na bazie niklu, takie jak Inconel X-750. Nie musisz samodzielnie określać stopu; podaj przewidywaną temperaturę ekspozycji na wiosnę, a nasi inżynierowie wybiorą odpowiedni materiał.

Czy Tianshun może zbudować wieszaki ze zmiennymi sprężynami dla bardzo dużych lub bardzo małych ładunków?

Nasz standardowy asortyment obejmuje siły od 0,5 kN do 250 kN. Obciążenia poza tym zakresem są traktowane w ramach inżynierii niestandardowej. W naszym zakładzie wyprodukowano i przetestowano małe wsporniki linii przyrządów i ciężkie wieszaki pionów do głównych linii parowych.

Jakie istnieją opcje powlekania dla atmosfer o wysokiej temperaturze lub korozyjnej?

Oprócz cynkowania ogniowego i żywic epoksydowych w wysokiej temperaturze możemy nakładać powłoki na bazie silikonu utwardzane termicznie, halarowe lub wytwarzać obudowę ze stali nierdzewnej. Jeśli Twoja lokalizacja znajduje się na wybrzeżu, na morzu lub jest agresywna chemicznie, wspomnij o tym podczas zapytania, a my zalecimy odpowiedni system ochronny.

Czy do wieszaków ze sprężynami zmiennymi dołączona jest instrukcja montażu?

Tak. Do każdego wieszaka dołączona jest krótka instrukcja montażu, która obejmuje podnoszenie, usuwanie zaprogramowanych ograniczników i weryfikację obciążenia. Zapewniamy również szczegółowe instrukcje dotyczące uruchomienia, aby zespół budowy mógł potwierdzić prawidłowe działanie przed przekazaniem.

Jaki jest typowy czas dostawy standardowego wieszaka ze zmiennymi sprężynami wysokotemperaturowymi?

Standardowe modele z powszechnie dostępnymi materiałami sprężynowymi można wyprodukować, wstępnie ustawić i przetestować w ciągu czterech do sześciu tygodni. Niestandardowe stopy i większa nośność mogą to wydłużyć, a harmonogram potwierdzamy w momencie wyceny.

Pracuję z Tianshunem

Gdy kontaktujesz się z nami w sprawie wieszaka ze zmiennymi sprężynami wysokotemperaturowymi, Twoim zapytaniem zajmie się dedykowany menedżer klienta posiadający wiedzę inżynieryjną w zakresie wsparcia rur. Sprawdzamy warunki pracy, w tym temperaturę, podróż, obciążenie i obowiązujące przepisy projektowe, i przesyłamy rekomendację techniczną w ciągu 24 godzin. Niestandardowe materiały sprężynowe, niestandardowe skoki, specjalne mocowania końcowe i dokumentacja specyficzna dla projektu są traktowane jako normalna działalność, a nie specjalne wyjątki.

Po dostawie pozostajemy dostępni w celu wsparcia instalacji i wskazówek dotyczących konserwacji. Ponad 70% naszej działalności pochodzi z powtarzających się zamówień, co uważamy za najsilniejsze potwierdzenie wydajności naszych produktów w tysiącach cykli termicznych.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Obiekt o powierzchni 35 000 m², Jiangsu, Chiny – eksport do ponad 45 krajów.

Wysokotemperaturowe wieszaki ze zmiennymi sprężynami, które zapewniają niezawodne podparcie nawet wtedy, gdy rura jest gorąca.
