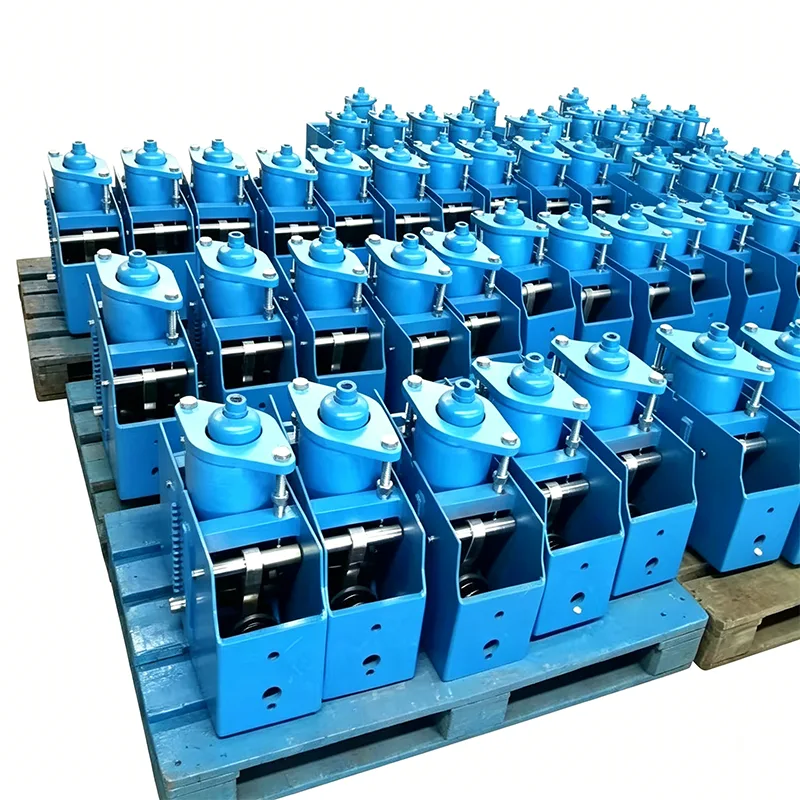

Stałe wsparcie sprężyny ze stali nierdzewnej

W środowiskach silnie korozyjnych, takich jak przemysł morski, chemiczny, farmaceutyczny i spożywczy, zwykłe wsporniki sprężyn stałych ze stali węglowej zazwyczaj ulegają perforacji korozyjnej obudowy, pękaniu rdzy sprężyny i zacieraniu się śrub łączących w ciągu 1-3 lat. Awarie te nie tylko powodują koncentrację naprężeń w rurociągach i wycieki mediów, ale mogą również prowadzić do nieplanowanych przestojów instalacji, co skutkuje ogromnymi stratami ekonomicznymi i zagrożeniami bezpieczeństwa.

Krzywa przemieszczenia obciążenia uzyskana z badania typu stałego wspornika/wieszaka sprężynowego. Oś pozioma oznacza przemieszczenie, oś pionowa reprezentuje obciążenie. Krzywa pozostaje w przybliżeniu pozioma przez cały czas pracy, co pokazuje, że siła podpierająca pozostaje zasadniczo stała, gdy rurociąg ugina się w wyniku rozszerzania i kurczenia się cieplnego.

Ten test typu sprawdza stałość obciążenia, stabilność pełnego skoku i niezawodność działania stałych zespołów sprężynowych. Wszystkie jednostki produkcyjne poddawane są kalibracji obciążenia przed wysyłką, z kontrolowanym odchyleniem obciążenia w zakresie ± 6% zgodnie z ANSI/MSS-SP-58-2018 i NB/T47038-2013.

Produkty te mają zastosowanie w przemysłowych systemach rurociągów o dużej wyporności cieplnej, w tym w rurociągach pary głównej oraz innych rurociągach wysokotemperaturowych i wysokociśnieniowych.

Wyprodukowany w całości z materiałów ze stali nierdzewnej, wspornik sprężyny stałej ze stali nierdzewnej zasadniczo rozwiązuje problemy związane z podparciem rurociągu w środowiskach korozyjnych.

Dane techniczne produktu

Tabela specyfikacji wieszaków ze stałą sprężyną	Przykład
Model/seria	PH, LH, CA, CS, TH
Nośność (operacyjna)	0,1 kN - 500 kN
Całkowita podróż	50 mm, 100 mm, 200 mm, 400 mm
Rzeczywista podróż	Do 600 mm
Odchylenie obciążenia (tolerancja)	±5% (standard) / ±3% (wysoka prec.)
Pozycja montażowa	Poziomo/pionowo
Wykończenie obudowy	Cynkowane ogniowo / żywica epoksydowa
Temperatura pracy	-20°C do +80°C (otoczenie)
Materiał cewki sprężyny	60Si2Mn / 50CrVA
Zakres regulacji obciążenia	±10% (regulacja pola)

System stopniowanych materiałów ze stali nierdzewnej

Stworzyliśmy kompletny system stopniowanych materiałów dla podpór ze stałymi sprężynami ze stali nierdzewnej, precyzyjnie dopasowując materiały zgodnie z różnymi stopniami korozji i wymaganiami warunków pracy, aby uniknąć nadmiernej inżynierii lub niewystarczającej wydajności:

Klasa materiału	Podstawowy skład	Odporność na korozję	Obowiązujące środowiska
Stal nierdzewna 304	18Cr-8Ni	Dobry	Łagodna korozja w pomieszczeniach, środowiska słodkiej wody, ogólna atmosfera chemiczna
Stal nierdzewna 316L	16Cr-12Ni-2Mo	Doskonały	Atmosfery morskie, słabe kwasy i zasady, ścieki chemiczne, przetwórstwo spożywcze
Stal dupleksowa 2205	22Cr-5Ni-3Mo	Znakomity	Silne kwasy i zasady, woda morska o wysokiej zawartości jonów chlorkowych, środowiska na polach naftowych i gazowych
Super stal nierdzewna 904L	20Cr-25Ni-4,5Mo	Wyjątkowy	Silne media korozyjne, takie jak kwas siarkowy i kwas fosforowy, środowiska chemiczne o wysokiej temperaturze

Wszystkie materiały ze stali nierdzewnej pochodzą z wiodących krajowych hut stali, takich jak Baosteel i Taigang. Każda partia materiałów posiada oryginalny certyfikat materiałowy i przechodzi 100% weryfikację analizą spektralną.

Podstawowa charakterystyka wydajności

▶  Konstrukcja wykonana w całości ze stali nierdzewnej: wszystkie elementy, od sprężyn i połączeń po obudowy i śruby, są wykonane ze stali nierdzewnej i nie zawierają części ze stali węglowej

▶ stabilna dokładność stałej siły: współczynnik zmienności obciążenia przy pełnym skoku ≤5%, utrzymujący długoterminową wydajność bez wpływu korozji

▶ Pasywacyjna obróbka antykorozyjna: Wszystkie elementy poddawane są trawieniu i pasywacji w celu utworzenia gęstej warstwy tlenku na powierzchni

▶  Konstrukcja niemagnetyczna Opcjonalnie: dostępne są wersje niemagnetyczne ze stali nierdzewnej do specjalnych lokalizacji, takich jak pomieszczenia do rezonansu magnetycznego

▶  W pełni uszczelniona konstrukcja: zapobiega przedostawaniu się mediów korozyjnych do wewnętrznych mechanizmów, wydłużając żywotność

▶ Regulacja on-line: Wyposażony w śruby regulacyjne ze stali nierdzewnej umożliwiające precyzyjną regulację obciążenia bez wyłączania

Kluczowe różnice w stosunku do wsporników sprężyn stałych ze stali węglowej

Element porównawczy	Stałe wsparcie sprężyny ze stali węglowej	Stałe wsparcie sprężyny ze stali nierdzewnej
Główny materiał korpusu	Stal węglowa Q235B/Q345B	Stal nierdzewna 304/316L/2205
Życie antykorozyjne	1-3 lata (zwykła farba)	10-20 lat (trawienie i pasywacja)
Częstotliwość konserwacji	Coroczne usuwanie rdzy i ponowne malowanie	Nie wymaga regularnej konserwacji antykorozyjnej
Temperatura pracy	-40 ℃ ~ +450 ℃	-196 ℃ ~ + 600 ℃
Kompatybilność z mediami	Tylko neutralne media	Kompatybilny z większością mediów korozyjnych
Całkowity koszt cyklu życia	Wysoka (częsta wymiana + konserwacja)	Niska (jednorazowa instalacja przy długotrwałym użytkowaniu)



Typowe scenariusze zastosowań

Zaprojektowane specjalnie dla środowisk silnie korozyjnych, wsporniki sprężyn stałych ze stali nierdzewnej są szeroko stosowane w:

▶  Systemy rurociągów na platformach morskich i morskich farmach wiatrowych

▶  Rurociągi przesyłowe mediów kwaśnych, zasadowych i solnych w przemyśle petrochemicznym

▶  Czyste rurociągi w przemyśle farmaceutycznym i spożywczym

▶  Rurociągi w zakładach odsalania wody morskiej i oczyszczalniach ścieków

▶  Terminale LNG i farmy zbiorników magazynowych na obszarach przybrzeżnych

▶  Rurociągi mediów radioaktywnych w elektrowniach jądrowych

Ekskluzywne procesy produkcyjne

Koncentrując się na właściwościach materiałów ze stali nierdzewnej, opracowaliśmy ekskluzywne procesy produkcyjne dla wsporników sprężyn stałych ze stali nierdzewnej:

▶ Spawanie łukiem argonowym: wszystkie spoiny wykorzystują spawanie łukiem wolframowym w gazie (GTAW) bez odprysków i wtrąceń żużla

▶ Integralne trawienie i pasywacja: Ogólne trawienie i pasywacja po montażu w celu zapewnienia stałej ochrony antykorozyjnej na wszystkich powierzchniach

▶  Kontrola zanieczyszczenia żelazem: Podczas produkcji używane są specjalne narzędzia, aby uniknąć zanieczyszczenia stalą węglową

▶  Test w mgle solnej: każda partia produktów poddawana jest 72-godzinnemu testowi w neutralnej mgle solnej w celu sprawdzenia działania antykorozyjnego

▶  Wykrywanie wycieków helu: Wykrywanie wycieków helu przeprowadza się w przypadku produktów o wysokich wymaganiach dotyczących szczelności

Pełna kontrola jakości procesu

Każdy produkt przed wysyłką jest poddawany kompleksowym testom wewnętrznym

Przed wysyłką każdy produkt przechodzi pełny, wewnętrzny proces testowania. Proces ten obejmuje kontrolę wymiarową i wizualną, PMI (pozytywna identyfikacja materiału), badanie twardości, badania nieniszczące MT/PT, jeśli ma to zastosowanie, badanie obciążenia sprężyny z krzywymi obciążenia i przemieszczenia oraz pomiar grubości powłoki. Dostarczane są raporty z testów fabrycznych (FTR) i raporty z testów materiałowych (MTR).

Wyjaśnienie dotyczące akredytacji strony trzeciej

Testy wewnętrzne to nie to samo, co testy przeprowadzane przez strony trzecie akredytowane przez ILAC. Jeśli wymagane są badania w obecności osób trzecich lub badania laboratoryjne, można je zapewnić jako oddzielną usługę opcjonalną.

Opcjonalne usługi inspekcji stron trzecich (cytowane osobno)

1. Testowanie materiałów

Usługa ta obejmuje analizę składu chemicznego, próbę rozciągania, próbę udarności Charpy'ego w niskiej temperaturze oraz badanie twardości.

2. Spawaj NDT

Dostępne metody obejmują badanie cząstek magnetycznych (MT), badanie penetracyjne cieczy (PT), badanie ultradźwiękowe (UT) i badanie radiograficzne (RT).

3. Testowanie wydajności obciążenia sprężyny

Uwzględniono krzywe obciążenia i przemieszczenia.

4. Kontrola cynkowania ogniowego / powłoki epoksydowej pod kątem antykorozyjnym

5. Testy z udziałem świadków, nadzór fabryki i inspekcja przedwysyłkowa (PSI)

Nasze wyróżniające zalety

Porównanie z międzynarodowym systemem podpór rurowych LISEGA

Nasza dokładność ładowania produktów, standardy testowania i systemy dokumentacji są porównywane z międzynarodowym systemem mocowania rur LISEGA.

Więcej niż standardowy dostawca krajowy

W przeciwieństwie do standardowych producentów krajowych, którzy dostarczają jedynie sam produkt, do każdego zespołu sprężyny dostarczamy krzywą przemieszczenia obciążenia. Pomagamy także w organizacji zewnętrznych testów SGS i inspekcji z udziałem świadków, a także wspieramy przeglądy dokumentów przez inżynierów PE/CPE w przypadku projektów zagranicznych.

Wsparcie serwisu technicznego

Bezpłatna ocena środowiska korozyjnego i zalecenia dotyczące wyboru materiałów

Indywidualny projekt niestandardowych wsporników sprężyn stałych ze stali nierdzewnej

Wskazówki dotyczące instalacji na miejscu i szkolenie w zakresie konserwacji antykorozyjnej

12-miesięczny okres gwarancji z dożywotnią pomocą techniczną

Awaryjne części zamienne wysyłane w ciągu 48 godzin

Często zadawane pytania (FAQ)

P: Czy stała sprężyna ze stali nierdzewnej wytrzyma rdzę?

Odp.: Stal nierdzewna nie jest całkowicie odporna na rdzę, ale ma doskonałą odporność na korozję w określonych środowiskach. Nasze produkty poddawane są procesowi trawienia i pasywacji, co gwarantuje brak rdzy przez ponad 10 lat w morskich środowiskach atmosferycznych. W przypadku środowisk silnie korozyjnych można w razie potrzeby wybrać materiały wyższej jakości.

P: Czy możesz dostarczyć produkty ze stali nierdzewnej przeznaczone do kontaktu z żywnością?

O: Tak. Dostarczamy produkty ze stali nierdzewnej 316L, które są zgodne ze standardami FDA dotyczącymi kontaktu z żywnością. Powierzchnie są wypolerowane bez martwych narożników i są łatwe do czyszczenia, dzięki czemu nadają się do stosowania w przemyśle spożywczym i farmaceutycznym.
